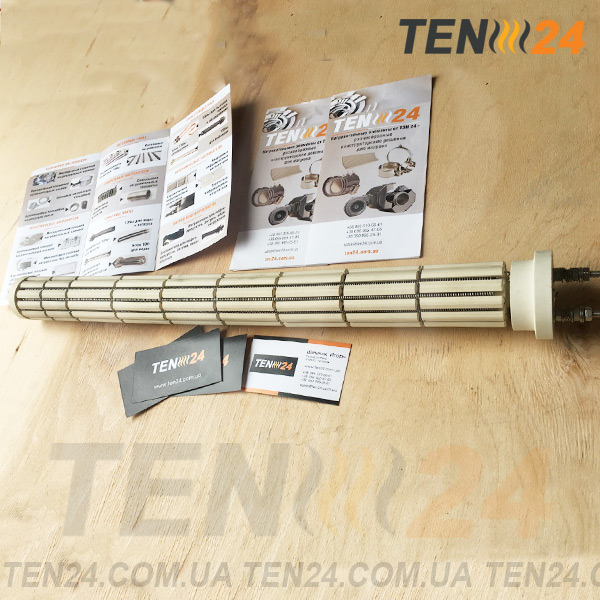

Ceramic Heating Element photo 3 TEN24
Ceramic Heating Element photo 3 TEN24
Сухой ТЭН в колбе
Сухой ТЭН в колбе
ТЭН керамический сухой в колбе
ТЭН керамический сухой в колбе
Типы выводов в сухом ТЭНе
Типы выводов в сухом ТЭНе
Колба для сухого ТЭНа
Колба для сухого ТЭНа
Колба для сухого ТЭНа
Колба для сухого ТЭНа
Сухой ТЭН типа фен
Сухой ТЭН типа фен
Сухой ТЭН типа фен
Сухой ТЭН типа фен

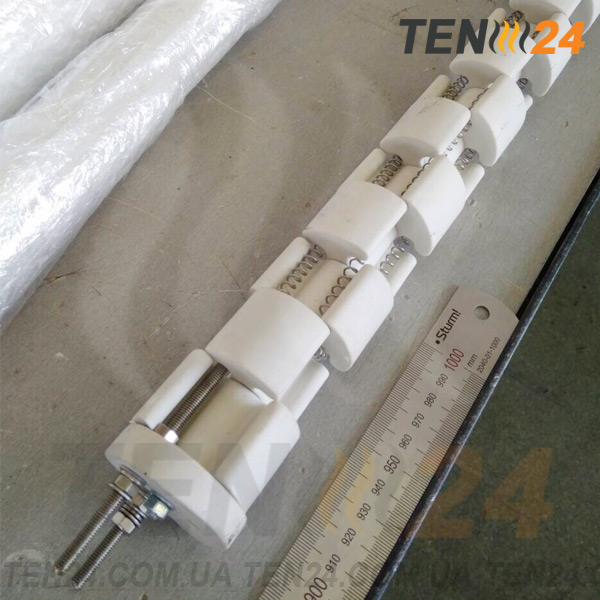

Упрощенный вариант сухого керамического ТЭНа от изготовителя ТЭН 24
Упрощенный вариант сухого керамического ТЭНа от изготовителя ТЭН 24

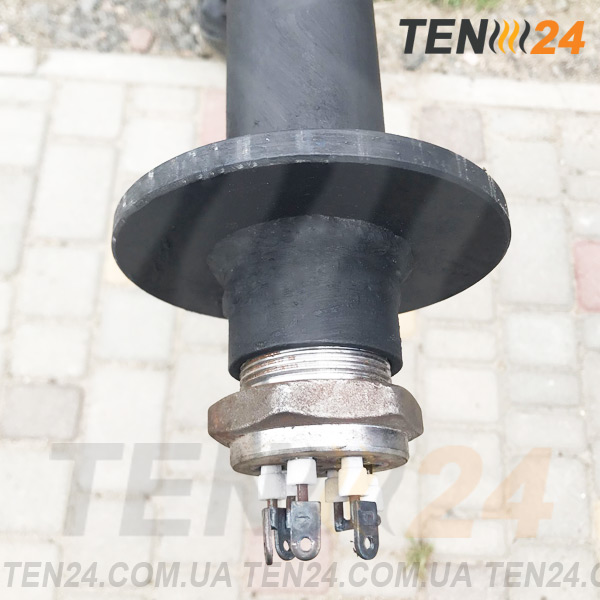

Колба для сухого ТЭНа из черной стали от производителя ТЭН 24
Колба для сухого ТЭНа из черной стали от производителя ТЭН 24
Колба для сухого ТЭНа из черной стали от производителя ТЭН 24
Колба для сухого ТЭНа из черной стали от производителя ТЭН 24
Колба для сухого ТЭНа на 4 нагревателя от производителя ТЭН 24
Колба для сухого ТЭНа на 4 нагревателя от производителя ТЭН 24
Колба для сухого ТЭНа на 4 нагревателя от производителя ТЭН 24
Колба для сухого ТЭНа на 4 нагревателя от производителя ТЭН 24
Колба для сухого ТЭНа с колпаком от компании ТЭН 24 фото
Колба для сухого ТЭНа с колпаком от компании ТЭН 24 фото
Колпак для колбы для сухого ТЭНа керамического от изготовителя ТЭН 24 фото
Колпак для колбы для сухого ТЭНа керамического от изготовителя ТЭН 24 фото
Ceramic Heating Element photo 1 TEN24
Ceramic Heating Element photo 2 TEN24
Ceramic Heating Element photo 3 TEN24
Сухой ТЭН в колбе
ТЭН керамический сухой в колбе
Типы выводов в сухом ТЭНе
Колба для сухого ТЭНа
Колба для сухого ТЭНа
Сухой ТЭН типа фен
Сухой ТЭН типа фен
Упрощенный вариант сухого керамического ТЭНа от изготовителя ТЭН 24
Колба для сухого ТЭНа из черной стали от производителя ТЭН 24
Колба для сухого ТЭНа из черной стали от производителя ТЭН 24
Колба для сухого ТЭНа на 4 нагревателя от производителя ТЭН 24
Колба для сухого ТЭНа на 4 нагревателя от производителя ТЭН 24
Колба для сухого ТЭНа с колпаком от компании ТЭН 24 фото
Колпак для колбы для сухого ТЭНа керамического от изготовителя ТЭН 24 фото

Ceramic Bobbin Heaters are open-coil heating elements for liquids and gases. We make custom Bobbin Heaters for boilers, ovens, galvanic baths etc.

Diameter: 36 mm, 46 mm

Length: 60-3000 mm

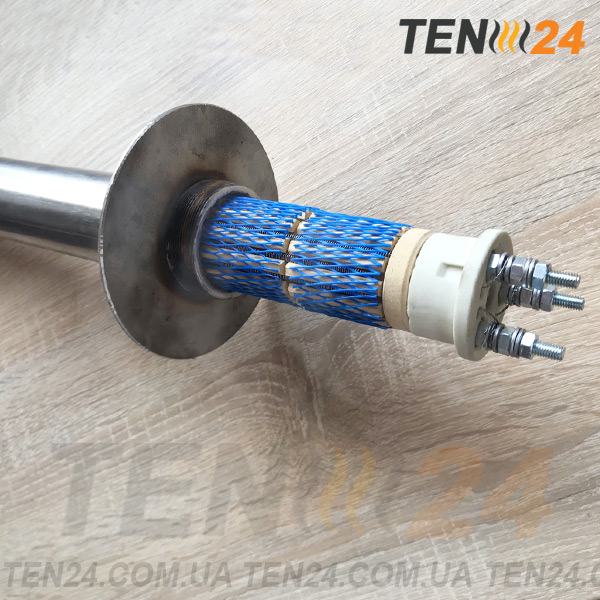

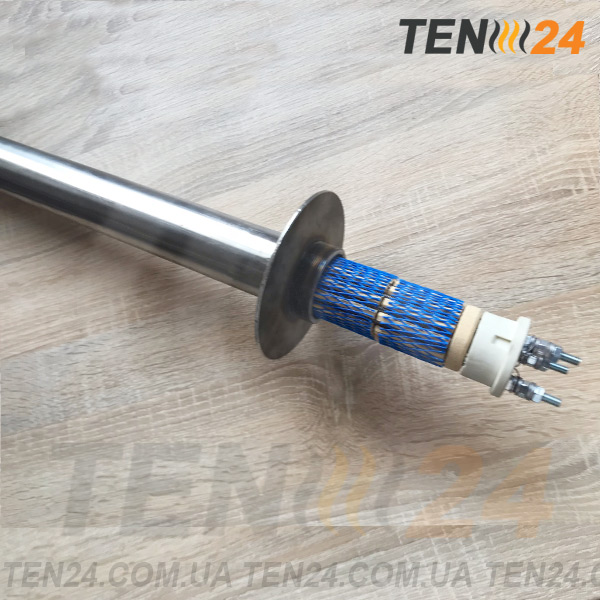

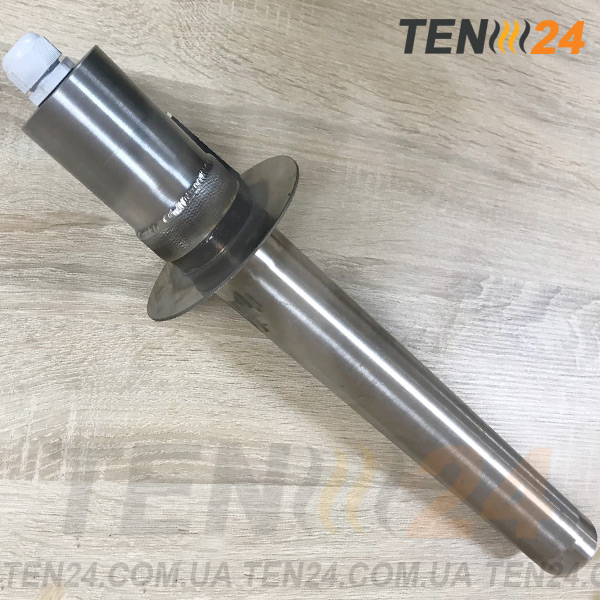

Ceramic heating elements have gained popularity not so long ago. Now this type of heating elements is the most common type of heater in boilers, water heaters, galvanic baths. Ceramic heating elements TEN24 are used to heat air in their basic configuration, and in order to effectively heat the liquid, dry heating elements are placed in a special protective metal shell.

The design of cylindrical ceramic heating elements

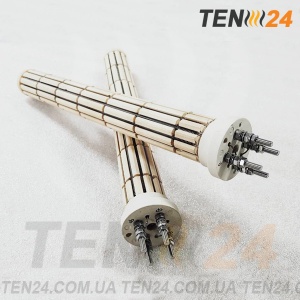

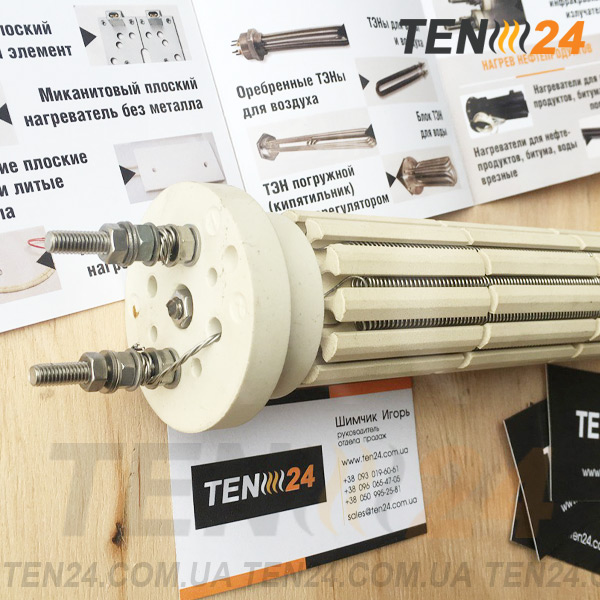

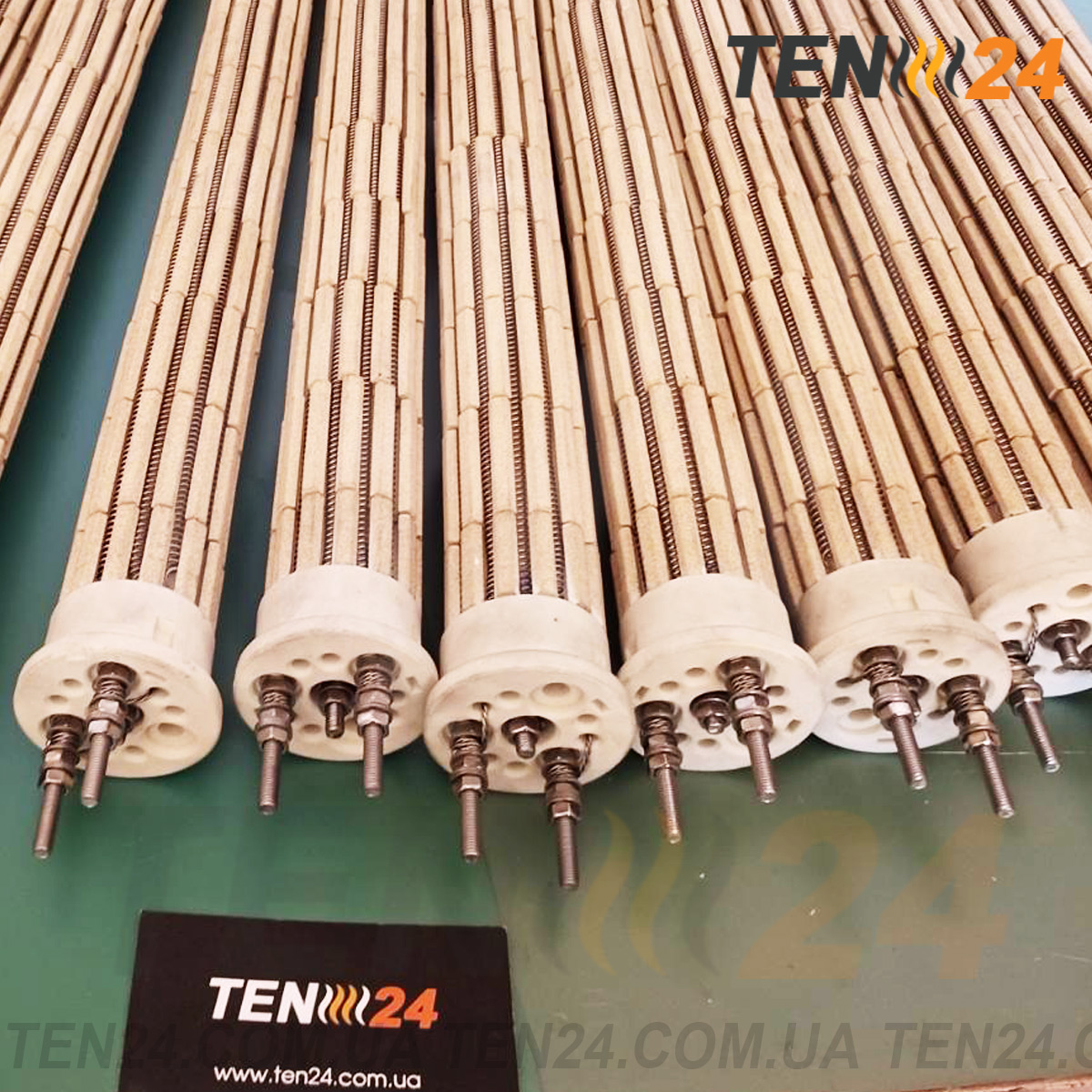

Dry heating elements are made of ceramic blocks with heat-resistant technical ceramics. A highly resistive nichrome spiral is installed in the grooves of these blocks, which provides heating to a temperature of 800 degrees Celsius. We can produce dry heating elements with uneven power distributed along the length of the heater, it is even possible to create cold zones with a length of 10 mm or more.

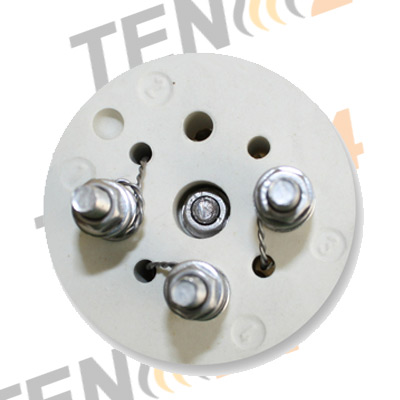

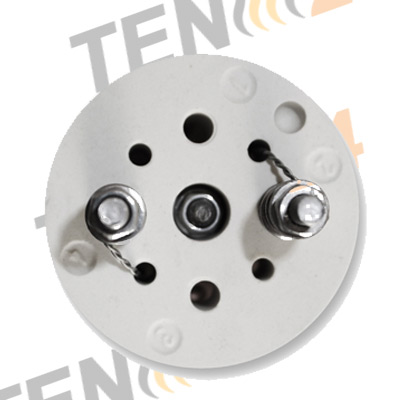

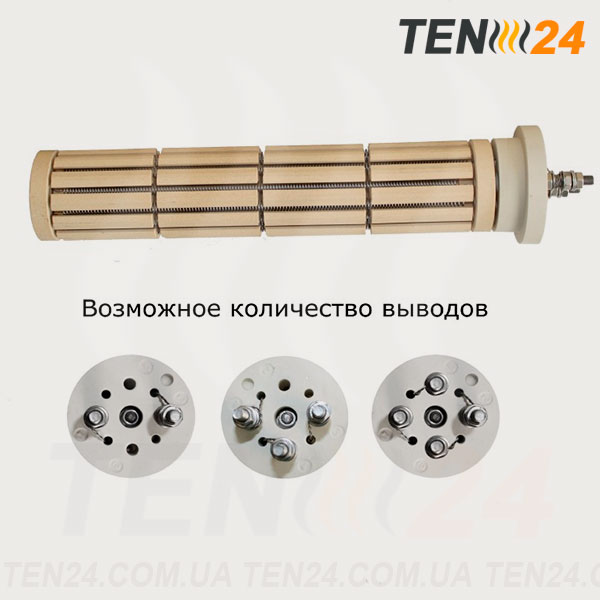

The ceramic modules of the dry heating element are connected along the axis to each other and are fixed at one end to the flange, from which the lead wires come out. Conclusions can be placed in the form of bolts in pairs, in the form of a triangle or 4 bolts.


You can buy Ceramic Heating Elements for air or liquid on our website when filling out the order form. Or call us by phone and we will be able to immediately calculate and inform you the price of heaters and consult on all issues related to dry heating elements.


Delivery

Ceramic Heating Element can be delivered from Odessa (Ukraine) to European countries: Bulgaria, Hungary, Germany, Romania, Czech Republic, Poland, Moldova, and others.

Specifications

  • Length, mm: 60-3000 (> 1000 – by special order);
  • Min Cold zone length, mm: 10;
  • Diameter, mm: 36, 46;
  • Voltage, V: 220; 230; 380; 3х380; 400; 3х400
  • Max temperature, °С:  800;
  • Max Watt dencity, W/cm²: 9;


Voltage

Connection type

Number of pins

220/230

220/230


2

380

380


2

380

«Triangle»

3

380

«Star»

4


Drawing
