Силовые автоматические выключатели ВА-7 в литом корпусе фото 1 ТЭН24
Автоматический выключатель ВА-71 (10А - 63А, 3Р, 415В, 20кА - 35кА)
Автоматический выключатель ВА-72 (10А - 160А, 3Р, 415/690В, 30кА - 45кА)
Автоматический выключатель ВА-73 (80А - 250А, 3Р, 415/690В, 40кА - 55кА)
Автоматический выключатель ВА-74 (200А - 400А, 3Р, 415/690В, 50кА - 55кА)
Автоматический выключатель ВА-75 (400А - 630А, 3Р, 415/690В, 55кА - 60кА)

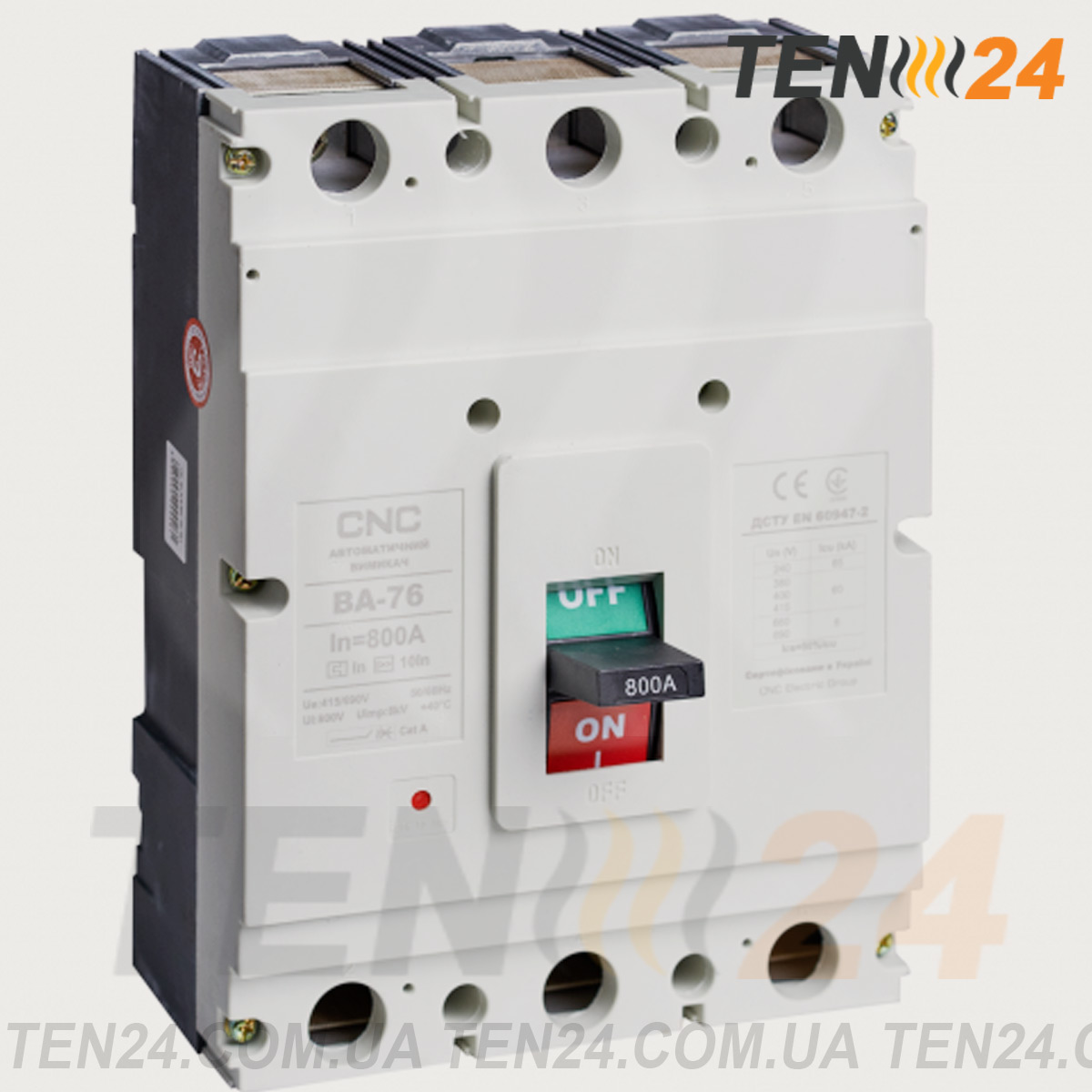

Автоматический выключатель ВА-76 (630А - 800А, 3Р, 415/690В, 60кА - 65кА)
Автоматический выключатель ВА-78 (800А - 1600А, 3Р, 415/690В, 70кА)
Автоматические выключатели серии ВА-7 от производителя CNC Electric являются надежным решением для защиты от перегрузки или короткого замыкания. Не смотря на доступную стоимость, качество автоматов находится на высоком уровне.

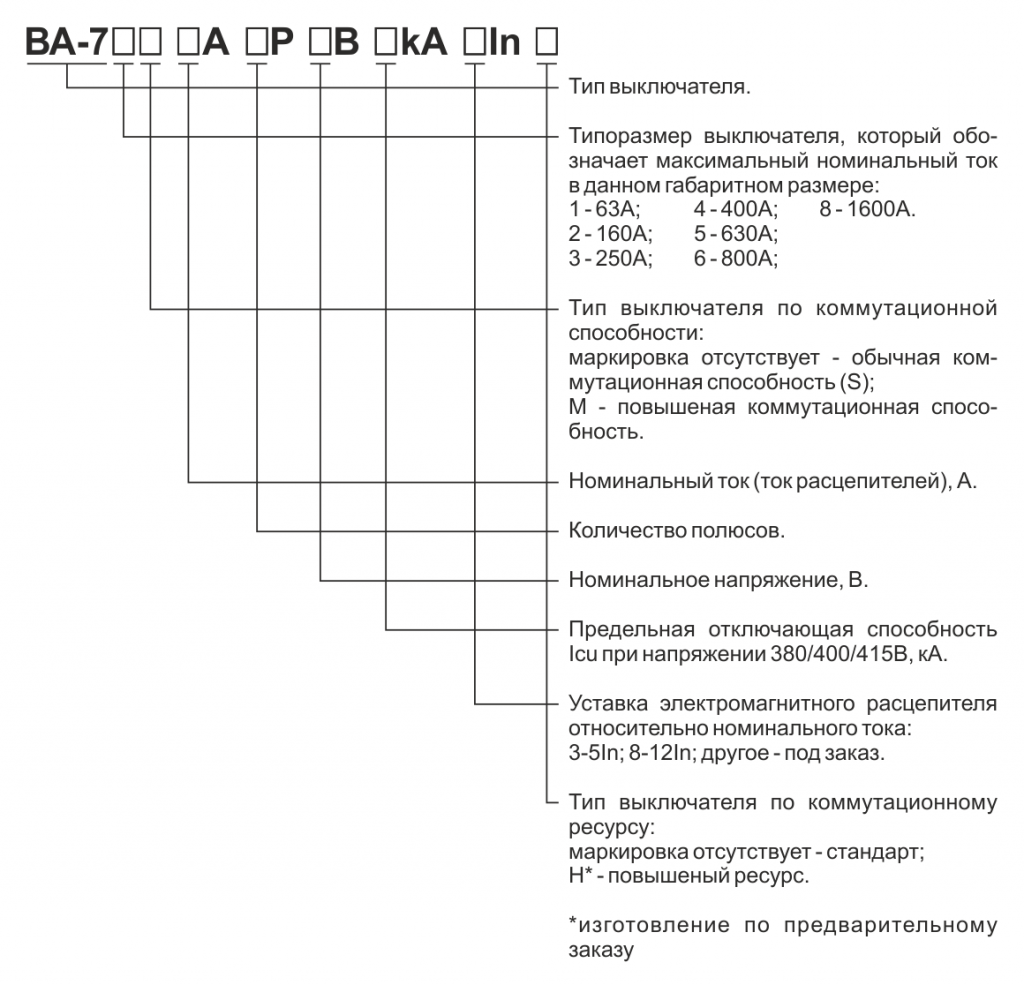

Серия автоматических выключателей ВА 7* включает в себя ряд моделей с несколькими размерами, габаритами корпуса, параметрам номинального тока и отключающей способности.
Автоматический выключатель - это переключающее устройство, которым можно управлять вручную и автоматически для управления и защиты системы электроснабжени. Во время короткого замыкания или любого другого типа электрической неисправности через электрооборудование, а также через саму сеть электропитания будет протекать высокий ток повреждения. Таким образом, для своевременного отключения и повторного включения различных частей сети энергосистемы для защиты и управления должны быть установлены автоматические выключатели, которые могут безопасно работать при большом токе.
Автоматические силовые выключатели серии ВА-7 имеют литой корпус , выполненный из термостойкого материала (стеклонаполненный полиамид). Они устанавливаются в сетях с номинальным током от 10 до 1600 А для защиты от короткого замыкания и перегрузок. Также данные выключатели могут применяться для нечастого включения-выключения питания.
Выключатели изготавливаются в соответствии с директивами СЕ и стандартами ДСТУ EN 60947-2:2015. Они проходят обязательную проверку на заводе перед отправкой клиентам.
Особенности автоматических выключателей ВА-7
-
Термостойкость корпуса до 960 С
-
Контактные напайки высокого качества
-
На каждом аппарате имеется индивидуальный серийный номер и нанесенная лазером паспортная таблица на корпусе
На сайте ТЭН 24 вы можете купить несколько моделей автоматических выключателей серии ВА CNC Electric, которые различаются по параметрам номинального тока, напряжения и размеров. При заказе выключателя можно дополнительно в комплекте приобрести свободные контакты, независимый расцепитель или другие элементы.
Какие модели автоматов CNC можно купить у нас
|
Серия |
Номиналы, А |
Предельная отключающая способность Icu, кА |
Габариты автоматического выключателя CNC |
|
ВА-71 |
10-63А |
16 / 25 |
135х75х89 мм |
|
ВА-72 |
10-160А |
25 / 35 |
152х92х88 мм |
|
ВА-73 |
80-250А |
35 / 45 |
165х106х110 мм |
|
ВА-74 |
200-400А |
35 / 45 |
225х150х10 мм |
|
ВА-75 |
400-630А |
45 /60 |
270х182х155 мм |
|
ВА-76 |
630-800А |
55 / 60 |
275х210х145 мм |
|
ВА-78 |
800-1600А |
65 /80 |
406х210х205 мм |
Доставка по Украине
Силовые автоматические выключатели ВА-7 в литом корпусе может быть доставлен со склада в Одессе и Киеве в любой город и населенный пункт Украины: Херсон, Чернигов, Мариуполь, Запорожье, Черновцы, Винница, Ровно, и другие. Доставка осуществляется при помощи компаний перевозчиков. При большом заказе нагревателей доставка осуществляется бесплатно!
Характеристики
Технические характеристики
Автоматический выключатель ВА-71 (10А - 63А, 3Р, 415В, 20кА - 35кА)
| Параметры | BA-71 | |||
| Ток (номинальный) In, А | 10, 16, 20, 25, 32, 40, 50, 63 | |||
| Количество полюсов | 3, 4 | |||
| Напряжение работы, Ue 50/60Hz, В | 415 | |||
| Напряжение изоляции, Ui 50/60Hz, В | 500 | |||
| Напряжение (выдерживаемое импульсное), Uimp, В | 6000 | |||
| Напряжение тестирования изоляции (1 минута), 50/60Hz, В | 1000 | |||
| Уставка мгновенной отсечки по току к.з., xIn | 8-12 xln | |||
| Тип (по коммутац. способности) | S | M | ||
| Наибольшая отключающая способность Icu (АС 50/60Гц 240В), kA | 30 | 45 | ||
| Наибольшая отключающая способность Icu (АС 50/60Hz 380/400/415В), kA | 20 | 35 | ||
| Рабочая отключающая способность Іcs, %Icu | 50% | |||
| Время сработки при коротком замыкании, мсек | <15 | |||
| Механический ресурс, циклов вкл./выкл. | 8 500 | |||
| Электрический ресурс, циклов вкл./выкл. | 4 000 | |||
| Максимально допустимая частота срабатываний, циклов вкл./выкл. в час | 120 | |||
Автоматический выключатель ВА-72 (10А - 160А, 3Р, 415/690В, 30кА - 45кА)
| Параметры | BA-72 | ||||
| Ток (номинальный) In, А | 10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160** | ||||
| Число полюсов | 3, 4 | ||||
| Напряжение работы, Ue 50/60Гц, В | 415/690 | ||||
| Напряжение изоляции, Ui 50/60Гц, В | 800 | ||||
| Напряжение изоляции Uimp, В | 8000 | ||||
| Напряжение тестирования изоляции (1 минута), 50/60Гц, В | 2500 | ||||
| Уставка мгновенной отсечки по току к.з., xIn | 8-12 xln | 3-5 xln | |||
| Тип (по коммутац. способности) | S | M | S | ||
| Наибольшая отключающая способность Icu (AC 50/60Гц 240В), kA | 40 | 55 | 40 | ||
| Наибольшая отключающая способность Icu (AC 50/60Гц 380/400/415В), kA | 30 | 45 | 35 | ||
| Наибольшая отключающая способность Icu (AC 50/60Гц 660/690В), kA | 3 | 6 | 15 | ||
| Рабочая отключающая способность Іcs, %Icu | 50% | 75% | |||
| Время сработки при коротком замыкании, мсек | <15 | ||||
| Механический ресурс, циклов вкл./выкл. | 8 500 | ||||
| Электрический ресурс, циклов вкл./выкл. | 3 000 | ||||
| Максимальная допустимая частота срабатываний, циклов вкл./выкл. в час | 120 | ||||
Автоматический выключатель ВА-73 (80А - 250А, 3Р, 415/690В, 40кА - 55кА)
| Параметры | BA-73 | ||||
| Ток (номинальный), In (40°С) | 80, 100, 125, 160, 200, 225, 250 | ||||
| Количество полюсов | 3, 4 | ||||
| Напряжение работы Ue 50/60Гц, В | 415/690 | ||||
| Напряжение изоляции Ui 50/60Гц, В | 800 | ||||
| Напряжение изоляции Uimp, В | 8000 | ||||
| Наряжение тестирования изоляции (1 минута) 50/60Гц, В | 2500 | ||||
| Уставка мгновенной отсечки по току к.з., xIn | 8-12 xln | 3-5 xln | |||
| Тип (по коммутац. способности) | S | М | S | ||
| Наибольшая отключающая способность Icu (AC 50/60Гц 240В), kA | 50 | 60 | 86 | ||
| Наибольшая отключающая способность Icu (AC 50/60Гц 380/400/415В), kA | 40 | 55 | 66 | ||
| Наибольшая отключающая способность Icu (AC 50/60Гц 660/690В), kA | 4 | 8 | 35 | ||
| Рабочая отключающая способность Іcs, %Icu | 75% | ||||
| Время сработки при коротком замыкании, мсек | <15 | ||||
| Механический ресурс, циклов вкл./выкл. | 7 000 | ||||
| Электрический ресурс, циклов вкл./выкл. | 1 500 | ||||
| Максимальная допустимая частота срабатываний, циклов вкл./выкл. в час | 120 | ||||
Автоматический выключатель ВА-74 (200А - 400А, 3Р, 415/690В, 50кА - 55кА)
| Параметры | BA-74 | ||||
| Ток (номинальный) In, А | 200, 250, 315, 320, 350, 400 | ||||
| Количество полюсов | 3, 4 | ||||
| Напряжение работы Ue 50/60Гц, В | 415/690 | ||||
| Напряжение изоляции Ui 50/60Гц, В | 800 | ||||
| Напряжение изоляции, Uimp, V | 8000 | ||||
| Наряжение тестирования изоляции (1 минута) 50/60Гц, В | 2500 | ||||
| Уставка мгновенной отсечки по току к.з., Im, А | 8-12 xln | 3-5 xln | |||
| Тип (по коммутац. способности) | S | M | S | ||
| Наибольшая отключающая способность Icu ( AC 50/60Гц 240В), kA | 55 | 60 | 86 | ||
| Наибольшая отключающая способность Icu ( AC 50/60Гц 380/400/415В), kA | 50 | 55 | 66 | ||
| Наибольшая отключающая способность Icu ( AC 50/60Гц 660/690В), kA | 5 | 10 | 48 | ||
| Рабочая отключающая способность Іcs, %Icu | 75% | ||||
| Время сработки при коротком замыкании, мсек | <15 | ||||
| Механический ресурс, циклов вкл./выкл. | 4 000 | ||||
| Электрический ресурс, циклов вкл./выкл. | 1 000 | ||||
| Максимальная допустимая частота срабатываний, циклов вкл./выкл. в час | 120 | ||||
Автоматический выключатель ВА-75 (400А - 630А, 3Р, 415/690В, 55кА - 60кА)
| Параметры | BA-75 | ||||
| Ток (номинальный) In, А | 400, 500, 530 | ||||
| Количество полюсов | 3, 4 | ||||
| Напряжение работы Ue 50/60Гц, В | 415/690 | ||||
| Напряжение изоляции Ui 50/60Гц, В | 800 | ||||
| Напряжение изоляции Uimp, В | 8000 | ||||
| Наряжение тестирования изоляции (1 минута) 50/60Гц, В | 2500 | ||||
| Уставка мгновенной отсечки по току к.з., xIn | 8-12 xln | 3-5 xln | |||
| Тип (по коммутац. способности) | S | M | S | ||
| Наибольшая отключающая способность Icu (АС 50/60Гц 240В), kA | 60 | 65 | 86 | ||
| Наибольшая отключающая способность Icu (АС 50/60Гц 380/400/415В), kA | 55 | 60 | 66 | ||
| Наибольшая отключающая способность Icu (АС 50/60Гц 660/690В), kA | 5 | 10 | 48 | ||
| Рабочая отключающая способность Іcs, %Icu | 75% | ||||
| Время сработки при коротком замыкании, мсек | <15 | ||||
| Механический ресурс, циклов вкл./выкл. | 4 000 | ||||
| Электрический ресурс, циклов вкл./выкл. | 1 000 | ||||
| Максимальная допустимая частота срабатываний, циклов вкл./выкл. в час | 60 | ||||
Автоматический выключатель ВА-76 (630А - 800А, 3Р, 415/690В, 60кА - 65кА)
| Параметры | BA-76 | ||||
| Ток (номинальный) In, А | 630, 700, 800 | ||||
| Количество полюсов | 3, 4 | ||||
| Напряжение работы Ue 50/60Гц, В | 415/690 | ||||
| Напряжение изоляции Ui 50/60Гц, В | 800 | ||||
| Напряжение изоляции Uimp, В | 8000 | ||||
| Наряжение тестирования изоляции (1 минута) 50/60Гц, В | 2500 | ||||
| Уставка мгновенной отсечки по току к.з., xIn | 8-12 xln | 3-5 xln | |||
| Тип (по коммутац. способности) | S | M | S | ||
| Наибольшая отключающая способность Icu (АС 50/60Гц 240В), kA | 65 | 70 | 86 | ||
| Наибольшая отключающая способность Icu (АС 50/60Гц 380/400/415В), kA | 60 | 65 | 66 | ||
| Наибольшая отключающая способность Icu (АС 50/60Гц 660/690В), kA | 6 | 12 | 48 | ||
| Рабочая отключающая способность Іcs, %Icu | 50% | 75% | |||
| Время сработки при коротком замыкании, мсек | <15 | ||||
| Механический ресурс, циклов вкл./выкл. | 2 500 | ||||
| Электрический ресурс, циклов вкл./выкл. | 700 | ||||
| Максимальная допустимая частота срабатываний, циклов вкл./выкл. в час | 20 | ||||
Автоматический выключатель ВА-78 (800А - 1600А, 3Р, 415/690В, 70кА)
| Параметры | BA-78 | |||
| Ток (номинальный) In, А | 800, 1000, 1250, 1600 | |||
| Количество полюсов | 3, 4 | |||
| Напряжение работы Ue 50/60Гц, В | 415/690 | |||
| Напряжение изоляции Ui 50/60Гц, В | 800 | |||
| Напряжение изоляции Uimp, В | 8000 | |||
| Наряжение тестирования изоляции (1 минута) 50/60Гц, В | 2500 | |||
| Уставка мгновенной отсечки по току к.з., xIn | 8-12 xln | 3-5 xln | ||
| Тип (по коммутац. способности) | S | |||
| Наибольшая отключающая способность Icu (АС 50/60Гц 240В), kA | 80 | |||
| Наибольшая отключающая способность Icu (АС 50/60Гц 380/400/415В), kA | 70 | |||
| Наибольшая отключающая способность Icu (АС 50/60Гц 660/690В), kA | 10 | |||
| Рабочая отключающая способность Іcs, %Icu | 50% | |||
| Время сработки при коротком замыкании, мсек | <15 | |||
| Категория использования | А | |||
| Механический ресурс, циклов вкл./выкл. | 2 500 | |||
| Электрический ресурс, циклов вкл./выкл. | 700 | |||
| Максимальная допустимая частота срабатываний, циклов вкл./выкл. в час | 20 | |||
| Номинальный режим работы | длительный | |
| Климатическое исполнение и категория размещения | УХЛ2, УХЛ3 | |
| Температура окружающей среды, °С | -30 ... +60 | |
| Допустимая влажность | 50% (40ºС), 90% (20ºС) | |
| Максимальная высота эксплуатации | 2000м над уровнем моря | |
Степень защиты | при использовании клеммных защитных крышек | IP20 |
| внутренних механизмов | ІР30 | |
| ручки управления | IP40 | |
| Группа механического исполнения | М2, М3, М4 | |
| Класс загрязнения | III | |
| Класс защиты от поражения электрическим током | 0 | |
Чертеж
