Патронные ТЭНы ТЭНП

Пальчиковые нагреватели широко применяются в промышленности для нагревания металлических пресс-форм, ТПА термопластавтоматов, литейных форм, частей производственных машин, узлов механизмов. Также патронные ТЭНы могут использоваться не только для нагрева металлических частей оборудования, но и для нагревания масел, воды или газов.

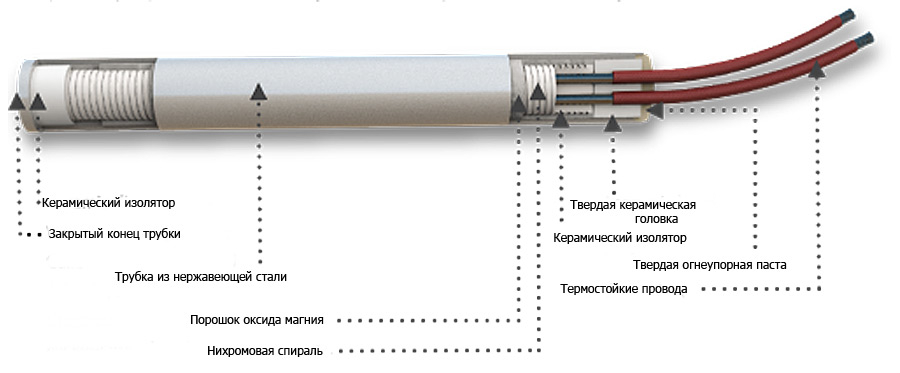

Конструкция патронных нагревателей

Корпус патронных ТЭНов изготавливается из жаропрочной нержавейки или латуни. Трубка оболочки запаяна с одной стороны, а с другой размещаются контактные выводы проводов. Нагревательный элемент в виде завитой в спираль высокорезистивной проволоки размещается внутри корпуса на термостойком керамическом сердечнике. Изоляцией в нагревателях патронного типа выступает сыпучий порошок двуокиси магния.

Со стороны контактных выводов нагреватель герметизируется особым составом, который помогает предотвращению попадания на нагреватель влаги, тем самым поышая безопасность использования и срок службы нагревателей.

Особенности установки

Для обеспечения плотного контакта с поверхностью нагреваемой детали поверхность металлического корпуса шлифуется до зеркального блеска. Таким образом посадка ТЭНа в нагреваемую часть оборудования получается очень плотная, зазор диаметра составляет не больше 0,02 мм.

Такая большая плотность прилегания нужна для безопасности работы нагревательного элемента, так как даже небольшой воздушный зазор приводит к перегреву патронных ТЭНов и перегоранию нагревательной спирали.

Для того, чтобы максимально увеличить прилегание ТЭНа в отверстии необходимо обязательно использовать специальную термопасту для высоких температур.

Для максимального прилегания и удобного монтажа патронных нагревателей можно заказать изготовление расширяющегося патронного ТЭНа, который имеет способность изменять форму при нагревании, тем самым увеличивая контакт с поверхностью.

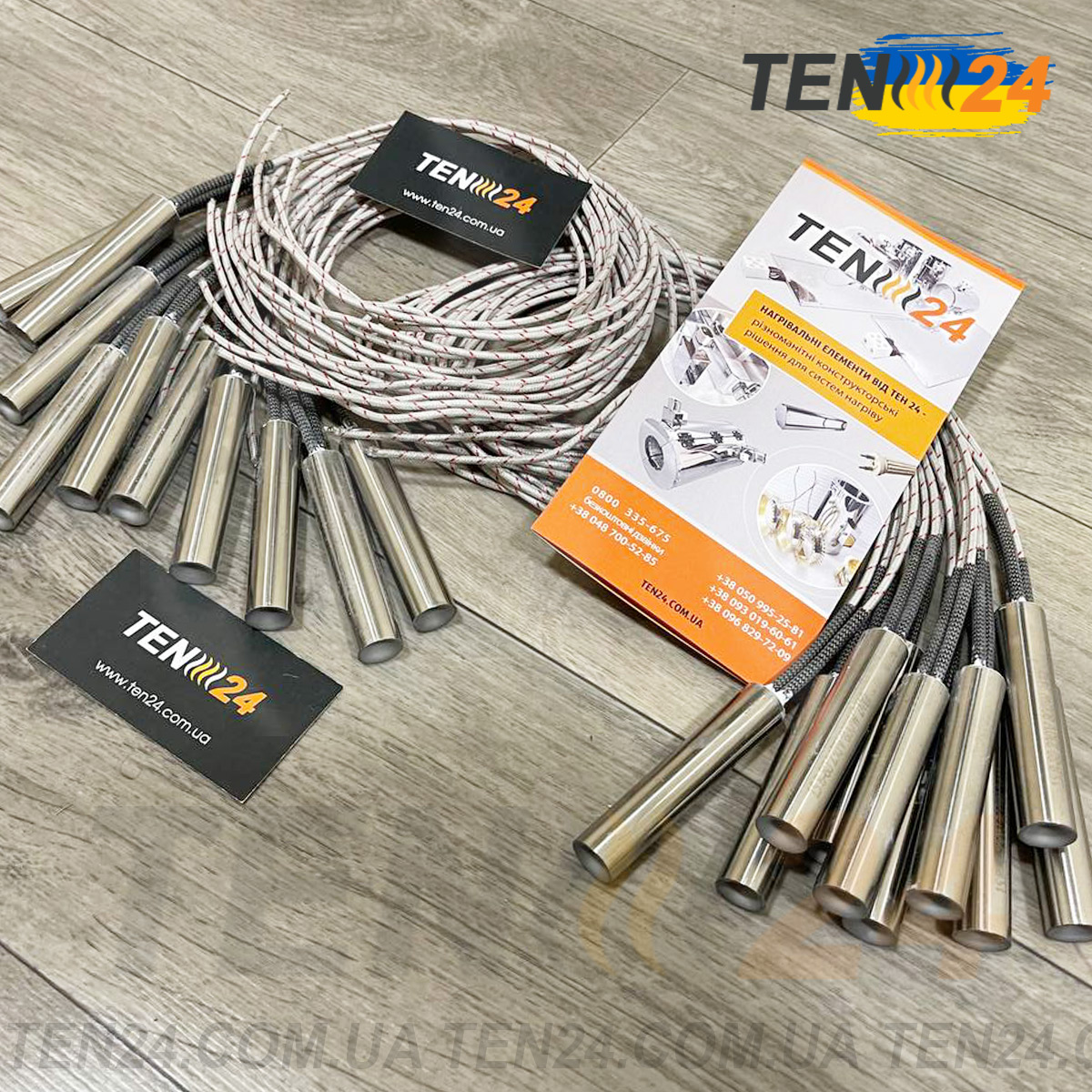

Купить патронные нагреватели в компании ТЭН 24 можно с изготовлением под заказ по вашим характеристикам или в стандартных вариантах со склада. Сроки изготовления составляют всего от двух дней. Готовые нагреватели доставляются в вакуумной упаковке, которая повышает срок хранения нагревателей на складе. Произвести заказ можно по телефону или при помощи заявки на нашем сайте.

Технические параметры патронных нагревателей:

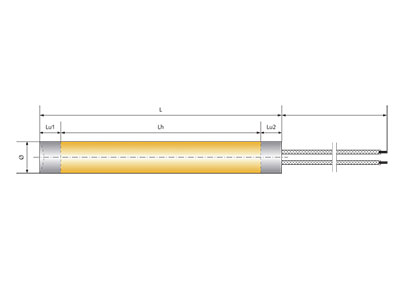

Чертеж

Варианты подключения нагревателей

1. Термостойкие провода

2. Провода в металлической оплетке

3. Провод в защитной гофрированной оплетке

4. Угловой вывод

Отводной блок под углом

6. Цилиндрический отводной блок

7. Крепежный ниппель с резьбой

8. Фланец

Типовые модели

Нагреватель патронный ТЭНП 1 кВт с защитой провода гофрированной трубкой

Пальчиковые нагреватели прямые для пресс-формы

Патронный нагреватель 0,18 кВт вывод сбоку

Патронный нагреватель Г образный угловой 220 В

Патронный нагреватель с острым концом

Патронный ТЭН с резьбой 220 В

Патронный ТЭН с термопарой

ТЭН патронного типа 0,3 кВт 220 В

ТЭН патронного типа 220 Вольт 40 см

ТЭН патронный для 3д принтера

ТЭНП нагреватель 0,22 кВт Ø 1 см

ТЭНП патронный 0,178 кВт
