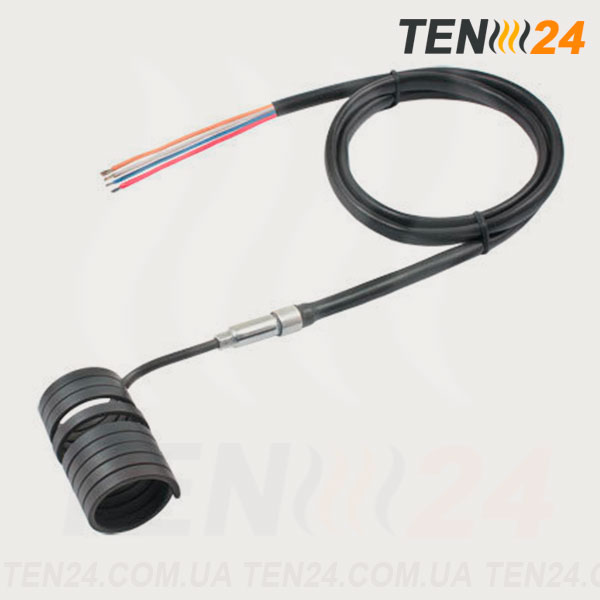

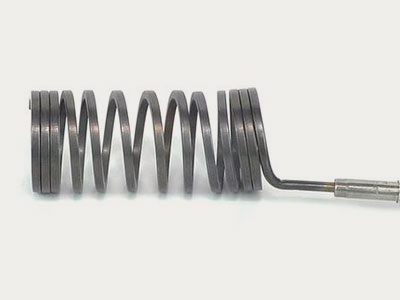

Спиральный нагреватель с неравномерной намоткой фото
Спиральный нагреватель с неравномерной намоткой фото
Спиральный нагреватель с квадратным сечением фото
Спиральный нагреватель с квадратным сечением фото
Спиральный нагреватель с прямоугольным сечением фото
Спиральный нагреватель с прямоугольным сечением фото
Спиральный нагреватель с прямоугольным сечением фото
Спиральный нагреватель с прямоугольным сечением фото
Спиральный нагреватель с прямоугольным сечением фото
Спиральный нагреватель с прямоугольным сечением фото

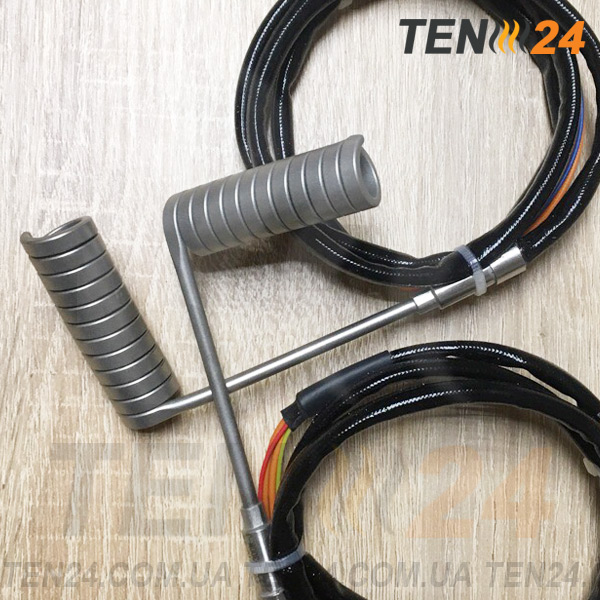

Спиральные ТЭНы
Спиральные ТЭНы

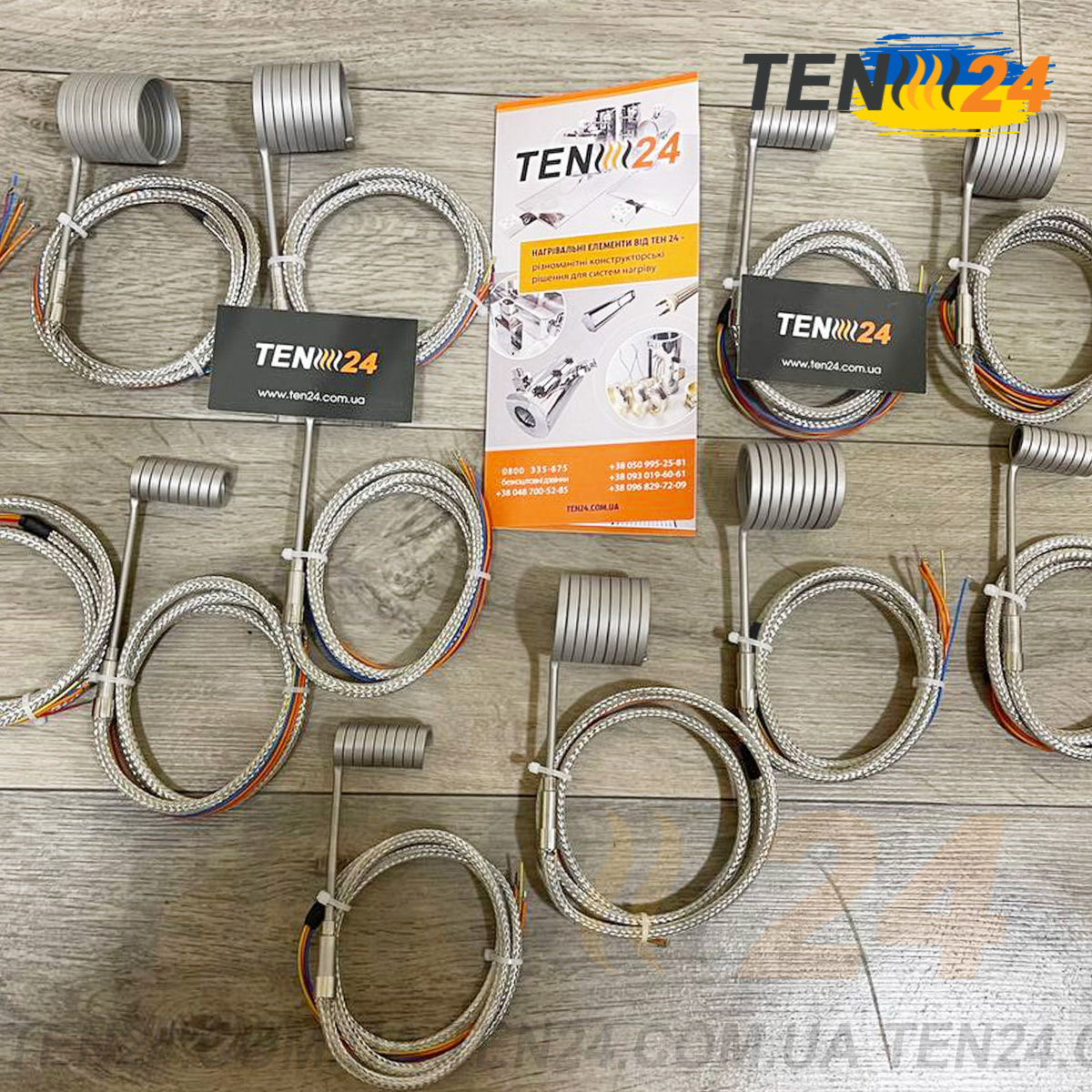

Спиральные нагреватели фото от производителя ТЭН 24
Спиральные нагреватели фото от производителя ТЭН 24
Спиральные нагреватели фото от производителя ТЭН 24
Спиральный нагреватель с неравномерной намоткой фото
Спиральный нагреватель с квадратным сечением фото
Спиральный нагреватель с прямоугольным сечением фото
Спиральный нагреватель с прямоугольным сечением фото
Спиральный нагреватель с прямоугольным сечением фото
Спиральные ТЭНы
Спиральные нагреватели фото от производителя ТЭН 24

Спиральные (витковые, катушечные) нагреватели применяются в системах для обработки пластмасс, горячеканальных системах.

Удельная мощность: 7,5 Вт/см2.

Длина развертки ТЭНа: 210 - 1950 мм

Длина развертки холодной зоны: 50 - 65 мм

Спиральные нагревательные элементы широко применяются в горячеканальных системах для нагревания сопел и коллекторов, для нагрева форсунок для расплавления пластмасс или клея.

Также витковые нагреватели могут использоваться в таких отраслях, как изготовление мед инструментов, пресс-форм или нагревания в вакууме.

Такая большая востребованность данного типа промышленных нагревателей заключается в большой плотности мощности, что позволяет достигать высоких температур при малом размере нагревательного элемента. Плотность мощности нагревателей спирального типа от компании ТЭН 24 -  7,5 Вт/см2.

Спиральные ТЭНы могут быть изогнуты под разными углами, минимальный радиус изгибания греющего прута – 3 мм. Это позволяет изготавливать спиральные нагреватели с различными формами намотки. Типовые формы намотки витковых нагревателей указаны на рисунке ниже.



Формы спиральных нагревателей



Сечение прута нагревателя для спиральных тэнов может быть пяти типов: прямоугольное с сечениями 1,8 х 3,2 мм, 2,2 х 4,2 мм и 2,5 х 4,0 мм, круглое с диаметром 3,8 мм и квадратное со стороной 3,2 мм.

Купить спиральные нагревательные элементы в компании ТЭН 24 можно прямо на сайте или по телефону. Мы изготовим индивидуальный спиральный нагреватель специально для вас по указанным параметрам. Возможно оснастить нагреватель встроенной термопарой или изготовить спиральный нагреватель в металлическом кожухе для дополнительной защиты и обжимки.

Технические параметры спиральных нагревателей:

ПРЯМОУГОЛЬНОЕ ПОПЕРЧНОЕ СЕЧЕНИЕ 1.8 Х 3.2 ММ (RH17)
Модель   Мощность, Вт Зона нагрева, мм Длина, мм Холодная зона, мм
RH17175   175 210 260 50
RH17200   200 260 310 50
RH17250   250 360 410 50
RH17290   290 410 460 50
RH17350   350 460 510 50
RH17400   400 560 610 50
RH17470   470 660 710 50
RH17620   620 860 910 50
RH17700   700 960 1010 50
ПРЯМОУГОЛЬНОЕ ПОПЕРЕЧНОЕ СЕЧЕНИЕ 2,2 Х 4,2 ММ (RH42)
Модель С термопарой Мощность, Вт Зона нагрева, мм Длина, мм Холодная зона, мм
RH42175 RH42175T 175 200 250 65
RH42200 RH42200T 200 250 315 65
RH42225 RH42225T 225 280 345 65
RH42250 RH42250T 250 335 400 65
RH42290 RH42290T 290 385 450 65
RH42350 RH42350T 350 460 525 65
RH42400 RH42400T 400 520 585 65
RH42470 RH42470T 470 600 665 65
RH42620 RH42620T 620 760 825 65
RH42700 RH42700T 700 935 1000 65
RH42850 RH42850T 850 935 1000 65
RH42950 RH42950T 950 1135 1200 65
RH421100 RH421100T 1100 1335 1400 65
RH421200 RH421200T 1200 1535 1600 65
ПРЯМОУГОЛЬНОЕ ПОПЕРЕЧНОЕ СЕЧЕНИЕ 2,5 Х 4,0 ММ (RH45)
Модель С термопарой
Мощность, Вт Зона нагрева, мм Длина, мм Холодная зона, мм
RH45175 RH45175T 175 200 250 65
RH45200 RH45200T 200 250 315 65
RH45225 RH45225T 225 280 345 65
RH45250 RH45250T 250 335 400 65
RH45290 RH45290T 290 385 450 65
RH45350 RH45350T 350 460 525 65
RH45400 RH45400T 400 520 585 65
RH45470 RH45470T 470 600 665 65
RH45620 RH45620T 620 760 825 65
RH45700 RH45700T 700 935 1000 65
RH45850 RH45850T 850 935 1000 65
RH45950 RH45950T 950 1135 1200 65
RH451100 RH451100T 1100 1335 1400 65
RH451200 RH451200T 1200 1535 1600 65
КВАДРАТНОЕ ПОПЕРЕЧНОЕ СЕЧЕНИЕ 3,2 Х 3,2 ММ (RH32)
Модель С термопарой
Мощность, Вт Зона нагрева развертки, мм Длина развертки, мм Холодная зона, мм
RH32175 RH32175T 175 200 250 65
RH32200 RH32200T 200 250 315 65
RH32225 RH32225T 225 280 345 65
RH32250 RH32250T 250 335 400 65
RH32290 RH32290T 290 385 450 65
RH32350 RH32350T 350 460 525 65
RH32400 RH32400T 400 520 585 65
RH32470 RH32470T 470 600 665 65
RH32620 RH32620T 620 760 825 65
RH32700 RH32700T 700 935 1000 65
RH32850 RH32850T 850 935 1000 65
RH32950 RH32950T 950 1135 1200 65
RH321100 RH321100T 1100 1335 1400 65
RH321200 RH321200T 1200 1535 1600 65
КРУГЛОЕ ПОПЕРЕЧНОЕ СЕЧЕНИЕ С ДИАМЕТРОМ 3,8 ММ (RH38)
Модель С термопарой
Мощность, Вт Зона нагрева развертки, мм Длина развертки, мм Холодная зона, мм
RH38175 RH38175T 175 200 250 65
RH38200 RH38200T 200 250 315 65
RH38225 RH38225T 225 280 345 65
RH38250 RH38250T 250 335 400 65
RH38290 RH38290T 290 385 450 65
RH38350 RH38350T 350 460 525 65
RH38400 RH38400T 400 520 585 65
RH38470 RH38470T 470 600 665 65
RH38620 RH38620T 620 760 825 65
RH38700 RH38700T 700 935 1000 65
RH38850 RH38850T 850 935 1000 65
RH38950 RH38950T 950 1135 1200 65
RH381100 RH381100T 1100 1335 1400 65
RH381200 RH381200T 1200 1535 1600 65

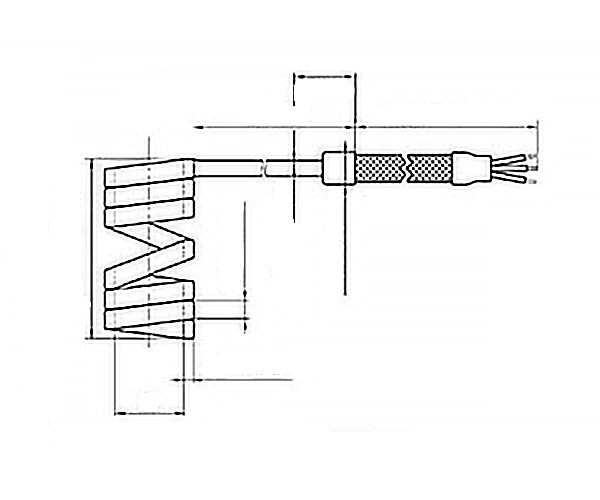

Чертеж

Варианты подключения нагревателей
