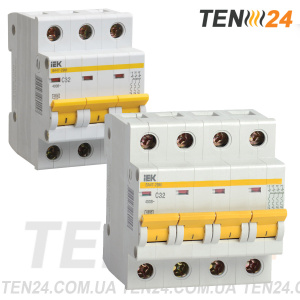

Автоматы IEK Karat представляют собой электрические выключатели, предназначенные для защиты электрической цепи от повреждений, вызванных перегрузкой по току или короткого замыкания. Их основная функция состоит в том, чтобы прервать прохождение тока после того, как защитные реле обнаруживают неисправность.

  • Серии автоматических выключателей: ВА47-29, ВА47-60М, ВА47-100, ВА47-150

  • Выключательная способность: от 4,5 до 15 кА

Тип срабатывания расцепителя выбирается по области применения:

  • В - электроприборы, освещение;
  • С - двигатели с невысокими пусковыми токами;
  • D - двигатели с высокими пусковыми токами.



ВА47-29, ВА47-60М – могут использоваться в жилищных и общественных зданиях.

ВА 47-100, ВА47-150 – рекомендуются к установке в щитах промышленных электроустановок.

В электрощитах автоматики для защиты от перегрузок и сверхтоков на дин-рейках устанавливаются автоматические выключатели. Автоматический выключатель - это абсолютно необходимое устройство в современном мире и один из важнейших механизмов безопасности.

Автоматические выключатели - это, по сути, самовосстанавливающиеся предохранители, отключающие цепь всякий раз, когда ток превышает безопасный уровень, избегая перегрева, плавления и потенциальных возгораний.

Особенности автоматических выключателей IEK Karat ВА47

  • Удобный переключатель.

  • Наличие индикатора. Индикатор дает точную информацию о состоянии главных контактов независимо от положения рукоятки.

  • Усовершенствованная дугогасительная система. Увеличение срока службы, повышенная устойчивость к токам короткого замыкания.

  • Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

  • Возможность использования шин (PIN, FORK).



Купить Автоматические выключатели IEK Karat ВА47 в компании ТЭН 24 вы можете просто указав нужную вам модель в форме заказа или просто звоните нам по телефону, мы проконсультируем вас и поможем подобрать наиболее подходящую модель автоматического выключателя. Доставку мы осуществляем по всей Украине.

Доставка по Украине

Модульные автоматические выключатели дифференциальные автоматы IEK Karat ВА47 может быть доставлен со склада в Одессе и Киеве в любой город и населенный пункт Украины: Харьков, Кривой Рог, Сумы, Черновцы, Винница, Житомир, Ровно, и другие. Доставка осуществляется при помощи компаний перевозчиков. При большом заказе нагревателей доставка осуществляется бесплатно!

Характеристики

Технические характеристики

Автоматические выключатели ВА47-29

Автоматические выключатели ВА47-29


Автоматические выключатели ВА47-29 рекомендованы к применению в вводно-распределительных устройствах для жилых и общественных зданий.

200 типоисполнений на 18 номинальных токов от 0,5 до 63 А.

Характеристики

  • Соответствуют стандартам: ДСТУ EN 60898-1: 2014, ДСТУ EN 60947-5-1: 2015
  • Номинальное напряжение частотой 50 Гц, В: 230/400
  • Номинальный ток I n, А: 0,5; 1, 1,6; 2; 2,5; 3, 4, 5, 6; 8; 10, 13; 16; 20; 25; 32; 40, 50; 63
  • Номинальная отключающая способность, А: 4500
  • Напряжение постоянного тока, В / полюс 48
  • Характеристики срабатывания электромагнитного расцепителя: В, С, D
  • Количество полюсов 1, 2, 3, 4
  • Условия эксплуатации УХЛ4
  • Степень защиты выключателя IP20
  • Электрическая износостойкость, циклов Вкл-Выкл, не менее 6000
  • Механическая износостойкость, циклов Вкл-Выкл, не менее 20 000
  • Максимальный сечение присоединяемых проводов, мм2 25
  • Наличие драгоценных металлов (серебро), г / полюс 0,15 ÷ 0,22
  • Масса одного полюса, кг: 0,1
  • Индикатор положения контактов (на лицевой панели): есть
  • Возможность присоединения к контактным зажимам соединительных шин: PIN (штырь), FORK (вилка)
  • Диапазон рабочих температур: 40 ÷ + 50 ° С

Автоматические выключатели ВА47-60

Автоматические выключатели ВА47-60

Рекомендованы к применению в групповых щитках (квартирные и этажные), щитах жилых, общественных, бытовых и административных зданий.

156 типоисполнений на 13 номинальных токов от 1 до 63 А.

Характеристики

  • Соответствуют стандартам: ДСТУ EN 60898-1: 2014, ДСТУ EN 60947-5-1: 2015
  • Номинальное напряжение частотой 50 Гц, В: 230/400
  • Номинальный ток, А: 1, 2, 3, 4, 5, 6, 10, 16, 25, 32, 40, 50, 63
  • Номинальная отключающая способность, А: 6000
  • Напряжение постоянного тока, В / полюс 48
  • Характеристики срабатывания электромагнитного расцепителя: B, С, D
  • Количество полюсов: 1 ÷ 4
  • Условия эксплуатации: УХЛ4
  • Степень защиты выключателя: IP20
  • Электрическая износостойкость, циклов Вкл-Выкл, не менее: 6000
  • Механическая износостойкость, циклов Вкл-Выкл, не менее: 20000
  • Максимальный сечение присоединяемых проводов, мм2: 25
  • Наличие драгоценных металлов (серебро), г / полюс 0,2
  • Масса одного полюса, кг, не более: 0,2
  • Индикатор положения контактов (на лицевой панели): есть
  • Возможность присоединения к контактным зажимам соединительных шин: PIN (штырь), FORK (вилка)
  • Диапазон рабочих температур, ° С: 40 ÷ + 50

Автоматические выключатели ВА47-100

Автоматические выключатели ВА47-100

Рекомендованы к применению в вводно-распределительных устройствах бытовых и промышленных электроустановок. 80 типоисполнений на 10 номинальных токов от 10 до 100 А.

Характеристики

  • Соответствуют стандартам: ДСТУ EN 60898-1: 2014, ДСТУ EN 60947-5-1: 2015
  • Номинальное напряжение частотой 50 Гц, В: 230/400
  • Номинальный ток I n, А: 10; 16; 25; 32; 35; 40, 50; 63; 80; 100
  • Номинальная отключающая способность, А: 10000
  • Напряжение постоянного тока, В / полюс 60
  • Характеристики срабатывания электромагнитного расцепителя: С, D
  • Количество полюсов: 1, 2, 3, 4
  • Условия эксплуатации: УХЛ4
  • Степень защиты выключателя: IP20
  • Электрическая износостойкость, циклов Вкл-Выкл, не менее: 6000
  • Механическая износостойкость, циклов Вкл-Выкл, не менее: 20000
  • Максимальный сечение присоединяемых проводов, мм2: 35
  • Наличие драгоценных металлов (серебро), г / полюс 0,9 ÷ 1,2
  • Возможность присоединения к контактным зажимам соединительных шин: PIN (штырь)
  • Масса одного полюса, кг: 0,15
  • Индикатор положения контактов (на лицевой панели): есть
  • Диапазон рабочих температур, ° С: 40 ÷ + 50

Автоматические выключатели ВА47-150

Автоматические выключатели ВА47-150

Могут использоваться как в жилом и административном секторе, так и на промышленных объектах, включая особенно ответственными участками, гарантируя безопасность и надежную работу электрических линий.

Характеристики

  • Соответствуют стандартам: ДСТУ EN 60898-1: 2014, ДСТУ EN 60947-5-1: 2015
  • Номинальное напряжение частотой 50 Гц, В: 230/400
  • Номинальный ток In, А: 63; 80; 100; 125
  • Номинальная отключающая способность, А: 15000
  • Напряжение постоянного тока, В / полюс 60
  • Характеристики срабатывания электромагнитного расцепителя: С, D
  • Номинальная импульсное напряжение, Uimp, в 6000
  • Количество полюсов: 1, 2, 3, 4
  • Условия эксплуатации: УХЛ4
  • Степень защиты выключателя: IP20
  • Электрическая износостойкость, циклов Вкл-Выкл, не менее: 6000
  • Механическая износостойкость, циклов Вкл-Выкл, не менее: 4000
  • Максимальный сечение присоединяемых проводов, мм2: 50
  • Наличие драгоценных металлов (серебро), г / полюс 0,9 ÷ 1,2
  • Возможность присоединения к контактным зажимам соединительных шин: PIN (штырь) и FORK (вилка)
  • Масса одного полюса, кг: 0,194
  • Диапазон рабочих температур, ° С: 40 ÷ + 50
  • Гарантийный срок эксплуатации, лет, со дня продажи потребителю: 5

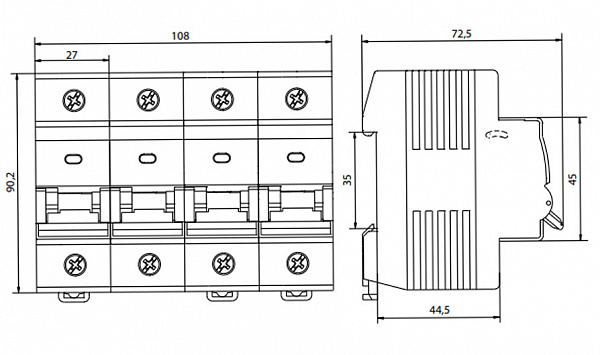

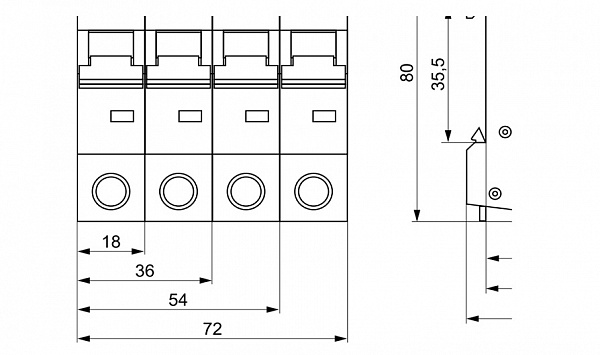

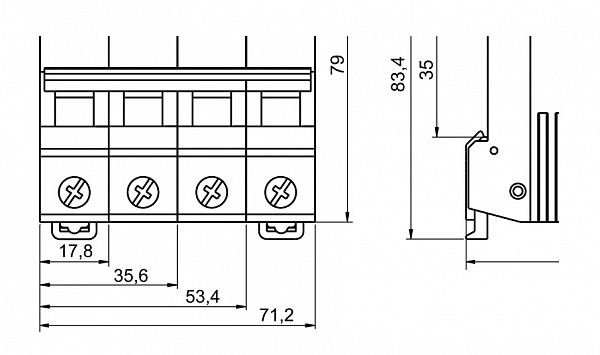

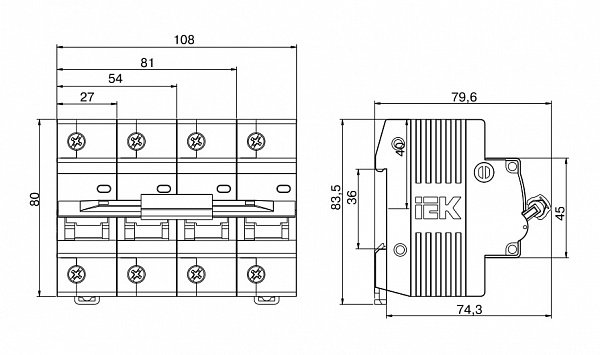

Чертеж
