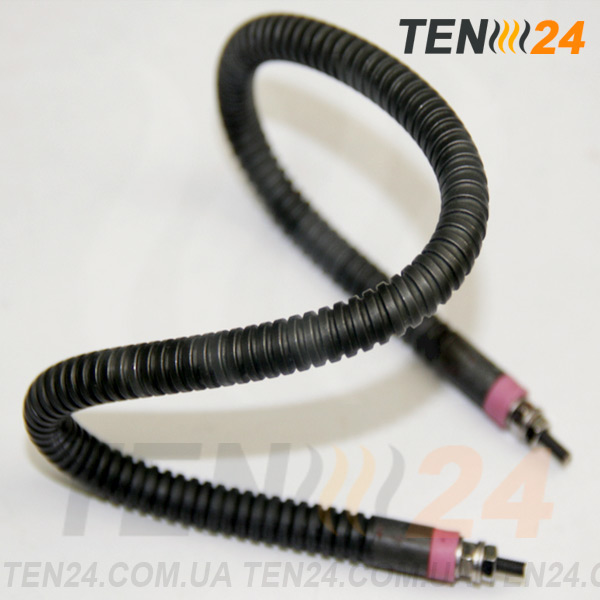

Гибкий нагревательный элемент трубчатый
Гибкий нагревательный элемент трубчатый
Гибкие ТЭНы с круглым сечением
Гибкие ТЭНы с круглым сечением
Гибкий ТЭН в прямом и загнутом виде
Гибкий ТЭН в прямом и загнутом виде

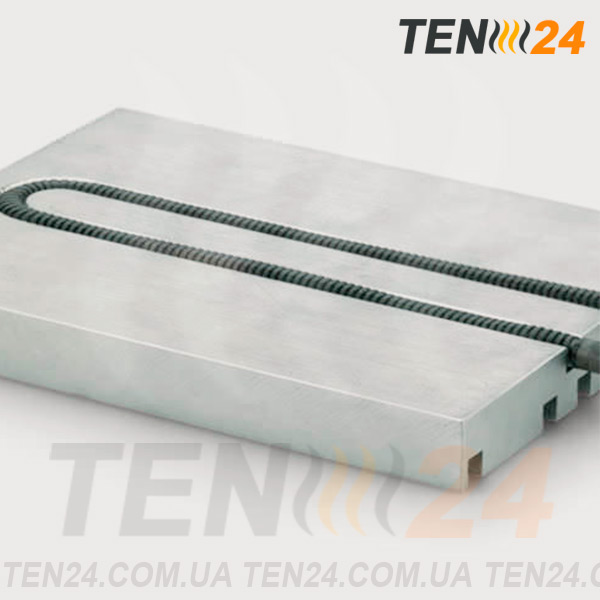

Трубчатый нагреватель гибкий в пресс-форме
Трубчатый нагреватель гибкий в пресс-форме

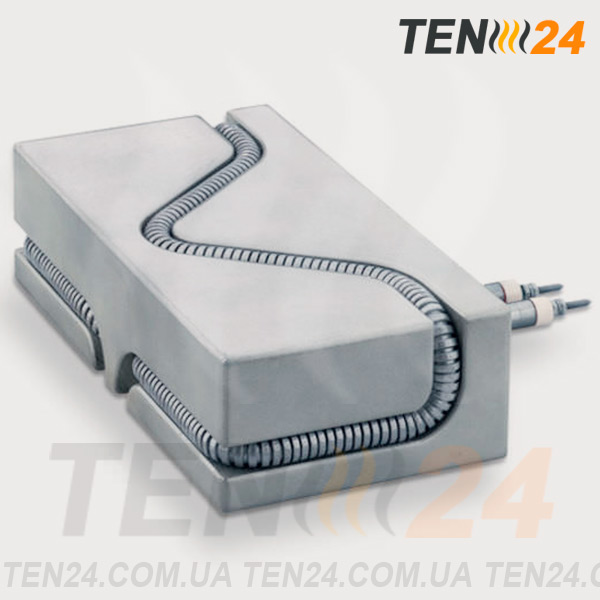

Гибкий ТЭН установленный в пресс форму
Гибкий ТЭН установленный в пресс форму
Гибкие ТЭНы от производителя ТЭН 24
Гибкие ТЭНы от производителя ТЭН 24
Гибкие ТЭНы купить в Киеве
Гибкие ТЭНы купить в Киеве
Гибкие трубчатые нагреватели (гибкие ТЭНы) фото от производителя ТЭН 24
Гибкий нагревательный элемент трубчатый
Гибкие ТЭНы с круглым сечением
Гибкий ТЭН в прямом и загнутом виде
Трубчатый нагреватель гибкий в пресс-форме
Гибкий ТЭН установленный в пресс форму
Гибкие ТЭНы от производителя ТЭН 24
Гибкие ТЭНы купить в Киеве

Трубчатые гибкие ТЭНы разработаны специально для установки в металлические трехмерные пресс-формы. Они могут сгибаться в любом направлении и, устанавливаясь в специальные канавки на пресс-форме, обеспечивают равномерность нагревания. Установить гибкий ТЭН в пресс-форму вы сможете даже самостоятельно, нагреватель легко можно согнуть даже руками.

Тип сечения: круглое, квадратное

Температура нагрева: до 500°С

Формируемый гибкий нагреватель применяется для нагрева пресс-форм, контуров и коллекторов в горячеканальных системах. В компании ТЭН 24 можно купить гибкие ТЭНы с круглой или квадратной формой поперечного сечения.

Тип сечения выбирается в соответствии с формой углублений под него в пресс-форме. Внешняя оплетка нагревателя при установке также немного деформируется, принимая форму углубления и обеспечивая более плотный контакт с пресс-формой. Таким образом форма прогревается равномерно даже в условиях больших механических нагрузок.

Гибкие нагреватели трубчатого типа позволяют нагревать пресс-формы до температуры 500°С, что существенно больше температуры нагрева патронных ТЭНов и спиральных нагревателей, также часто применяемых для нагрева в литейных и пресс-формах. Также и равномерность нагрева при использовании гибких ТЭНов достигается намного проще.

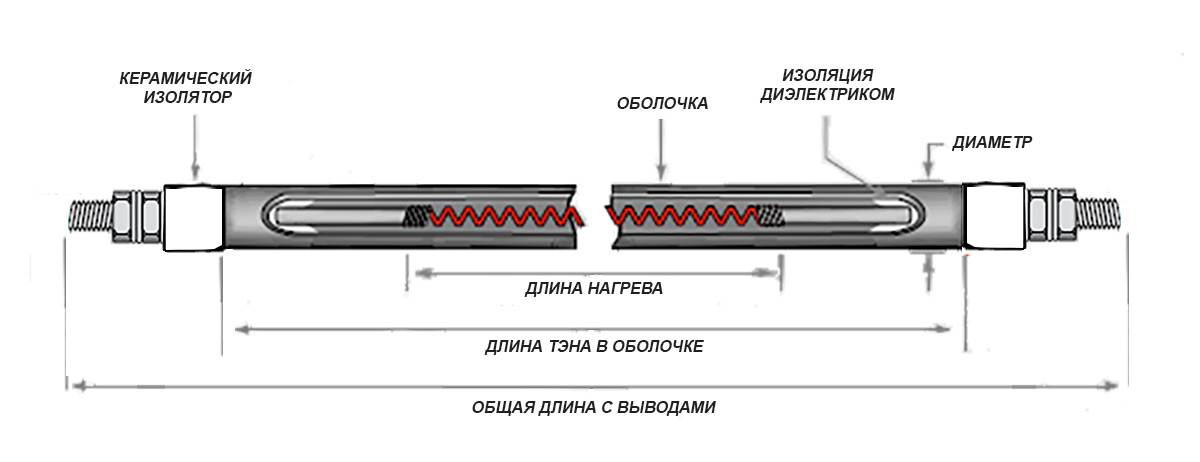

Конструкция гибкого трубчатого нагревателя

Конструкция гибкого трубчатого нагревателя

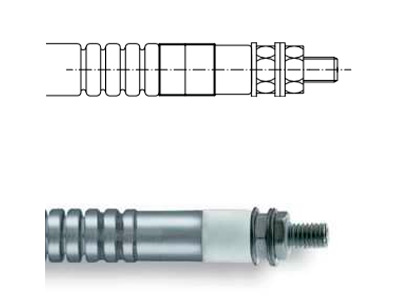

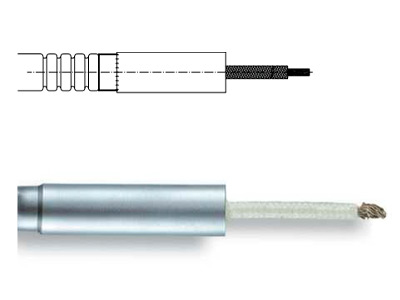

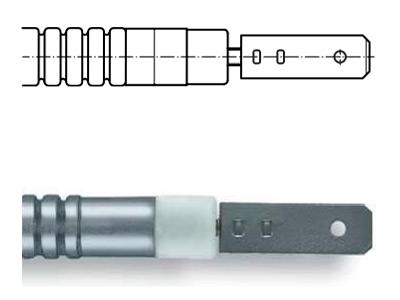

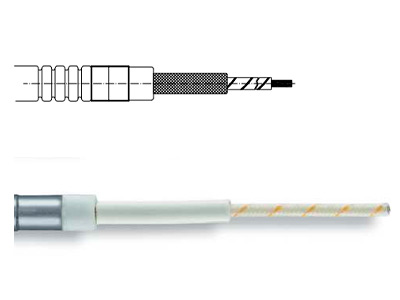

Внутри оболочки гибкого ТЭНа находится спираль из проволоки высокого сопротивления. Между оболочкой и греющей спиралью находится слой диэлектрика – оксида магния. На концах гибкого нагревателя находятся керамические изоляционные блоки и один из нескольких типов выводов.

Материал оболочки гибкого ТЭНа позволяет применять его сразу же, без предварительной подготовки. Заливка и термоизоляция при монтаже в форму также не требуется.

Где можно купить гибкие ТЭНы для пресс-форм?

Компания ТЭН 24 занимается изготовлением гибких ТЭНов под заказ с диаметром 6,5 и 8,5 мм или длиной грани 6, 7 и 8 мм при квадратном сечении. Перечень нагревателей со стандартными характеристиками, которые можно купить у нас со склада, размещен на вкладке технические характеристики.

Для заказа или получения консультации обращайтесь к нам по телефону или через контактные формы на сайте. Доставку нагревателей мы осуществляем по всем регионам Украины.

Технические параметры

  • Длина: 300 - 1350 мм
  • Тип сечений ТЭНа: круг, квадрат
  • Удельная мощность: 4 Вт/см2
  • Рабочая температура: 500°С
  • Мощность нагревателя: 450 – 3300 В
  • Напряжение: 12 - 400 В
Длина, мм Типы сечений
Ø6,5 Ø8,5 6,0 х 6,0 7,0 х 7,0 8,0 х 8,0
Мощность, Вт
300 450 450 650 650 750
350 550 450 750 750 900
400 650 500 900 900 1050
450 750 600 1050 1050 1200
500 800 700 1100 1100 1400
550 900 750 1250 1200 1550
600 1000 850 1400 1300 1700
650 1100 950 1550 1400 1850
700 1200 1000 1700 1500 2000
750 1300 1100 1850 1700 2150
800 1350 1200 2000 1800 2300
850 1450 1250 2150 1900 2450
900 1550 1350 2300 2000 2600
950 1650 1450 2450 2100 2750
1000 1750 1500 2600 2200 2900
1050 1850 1600 2650 2300 3050
1100 1950 1650 2700 2400 3200
1150 2050 1750 2750 2500 3300
1200 2100 1800 2800 2700 3300
1250 2200 1900 2850 2800 3300
1300 2300 2000 2900 2900 3300
1350 2400 2050 2950 2950 3300

Чертеж

Установка гибкого ТЭНа

Установка гибкого ТЭНа


Гибкие ТЭНы легко сгибаются, что позволяет их установить на пресс форму даже без использования специальных инструментов. В идеале, конечно же, у вас должны быть такие инструменты, как молоток для запрессовки и изгиба, специальный инструмент запрессовки и пневмомолоток, однако можно использовать и их аналоги.

Главное, что вам следует помнить при установке трубчатых гибких нагревателей, - их нельзя сгибать после нагрева. То есть все монтажные работы нужно производить до того, как нагревательный элемент будет впервые включен в сеть, изменение формы ТЭНа после нагревания приведет к его поломке.
