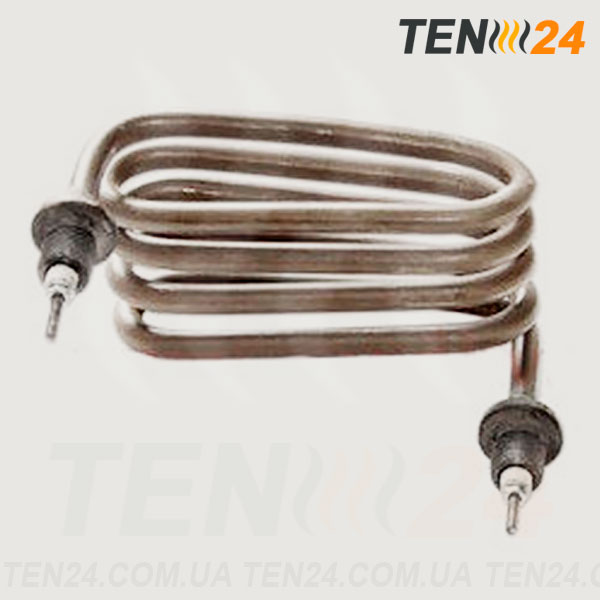

Трубчатый электронагреватель от производителя ТЭН24
Трубчатый электронагреватель от производителя ТЭН24
Нагреватель ТЭН водяной
Нагреватель ТЭН водяной
ТЭН U-образной формы
ТЭН U-образной формы
ТЭНы для нагрева воды и воздуха фото 15 ТЭН24
ТЭНы для нагрева воды и воздуха фото 15 ТЭН24
Нагреватель трубчатый в форме спирали
Нагреватель трубчатый в форме спирали
Трубчатый электронагреватель фото
Трубчатый электронагреватель фото
Водяной ТЭН от производителя ТЭН 24
Водяной ТЭН от производителя ТЭН 24
Воздушный U-образный ТЭн фото
Воздушный U-образный ТЭн фото
ТЭНы для нагрева воды и воздуха фото 20 ТЭН24
ТЭНы для нагрева воды и воздуха фото 20 ТЭН24
ТЭНы для нагрева воды и воздуха фото 21 ТЭН24
ТЭНы для нагрева воды и воздуха фото 21 ТЭН24
ТЭНы для нагрева воды и воздуха фото 22 ТЭН24
ТЭНы для нагрева воды и воздуха фото 22 ТЭН24
ТЭНы для нагрева воды и воздуха фото 23 ТЭН24
ТЭНы для нагрева воды и воздуха фото 23 ТЭН24
ТЭНы для нагрева воды и воздуха фото 24 ТЭН24
ТЭНы для нагрева воды и воздуха фото 24 ТЭН24
ТЭНы для нагрева воды и воздуха фото 25 ТЭН24
ТЭНы для нагрева воды и воздуха фото 25 ТЭН24
ТЭНы для нагрева воды и воздуха фото 1 ТЭН24
ТЭНы для нагрева воды и воздуха фото 2 ТЭН24
ТЭНы для нагрева воды и воздуха фото 3 ТЭН24
ТЭНы для нагрева воды и воздуха фото 4 ТЭН24
ТЭНы для нагрева воды и воздуха фото 5 ТЭН24
ТЭНы для нагрева воды и воздуха фото 6 ТЭН24
ТЭНы для нагрева воды и воздуха фото 7 ТЭН24

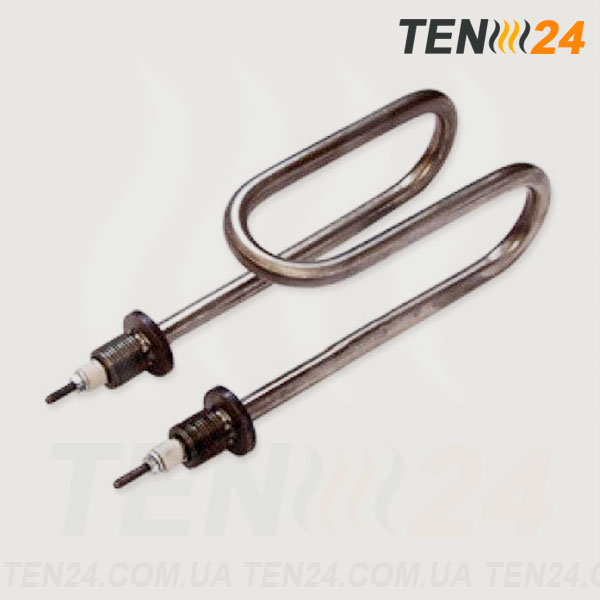

ТЭН трубчатый для воды и воздуха из нержавейки

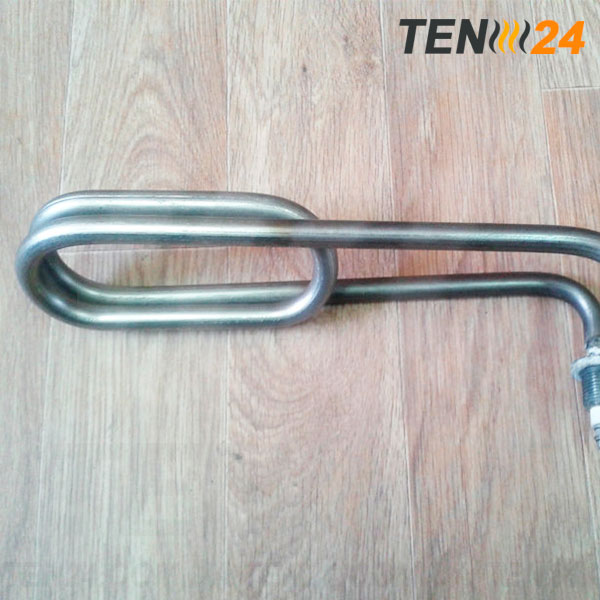

ТЭН скрепка фото
Нагреватель воздушный трубчатый фото
Электрический ТЭН водяной
Трубчатый электронагреватель от производителя ТЭН24

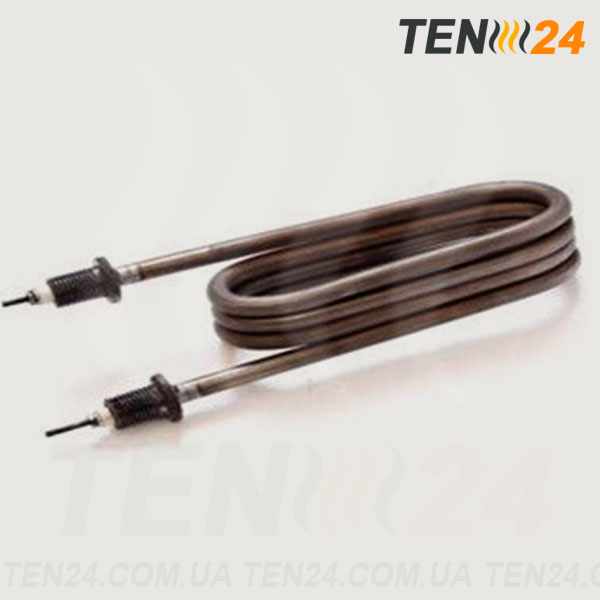

Нагреватель ТЭН водяной

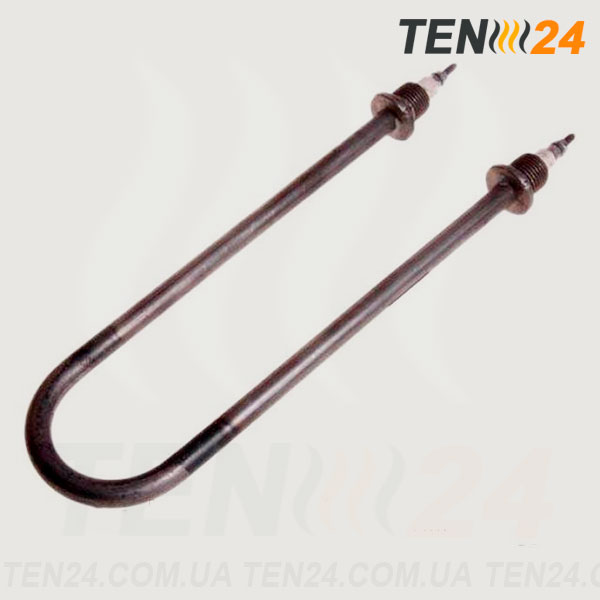

ТЭН U-образной формы
ТЭНы для нагрева воды и воздуха фото 15 ТЭН24
Нагреватель трубчатый в форме спирали

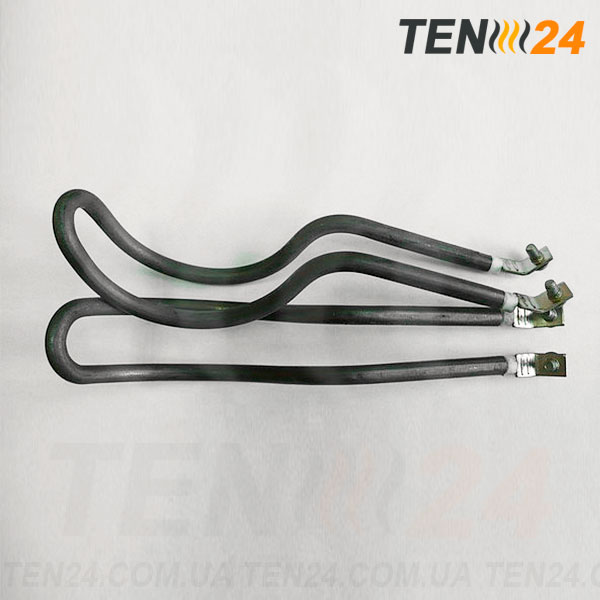

Трубчатый электронагреватель фото
Водяной ТЭН от производителя ТЭН 24

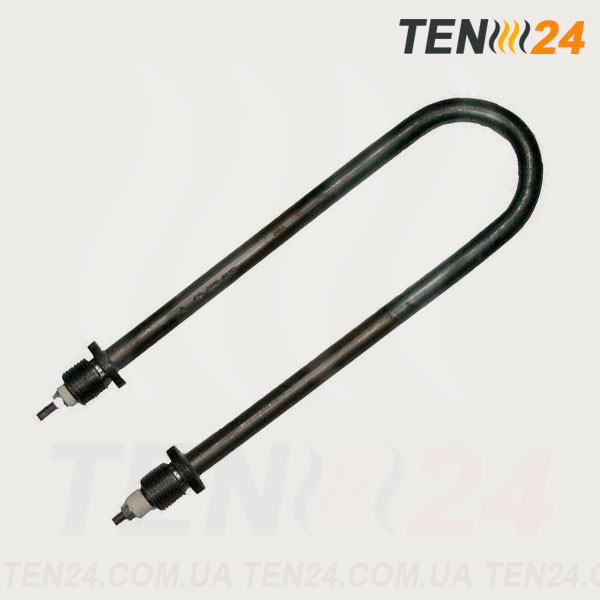

Воздушный U-образный ТЭн фото
ТЭНы для нагрева воды и воздуха фото 20 ТЭН24
ТЭНы для нагрева воды и воздуха фото 21 ТЭН24
ТЭНы для нагрева воды и воздуха фото 22 ТЭН24
ТЭНы для нагрева воды и воздуха фото 23 ТЭН24
ТЭНы для нагрева воды и воздуха фото 24 ТЭН24
ТЭНы для нагрева воды и воздуха фото 25 ТЭН24
Показать больше фото

Электронагревательные элементы трубчатого типа ТЭНы для воды и воздуха изготавливаются в компании ТЭН 24 под заказ по требующимся вам характеристикам. Возможны различные формы и материалы для оболочек.

  • Материал трубки: жаропрочная нержавеющая сталь, углеродистая черная сталь, медь (для воды), другие по заказу.

  • Максимальная длина: 6 метров.

  • Максимальный диаметр: 18 мм.
  • Форма: из перечня стандартных форм или под заказ

  • Напряжение питания: 12-380 В
  • Срок изготовления: 2-3 дня


Трубчатые ТЭНы электрические применяются в промышленных и бытовых приборах для нагревания различных жидкостей или газов: вода, масло, растворы кислот (слабые), спокойный или подвижный воздух, газы.

Мощность ТЭНов зависит от многих параметров, самыми главными являются длина и диамтер ТЭНа. Длиной в трубчатом нагревателе считается размер греющей части трубки, без шпилек и изолятора.

Конструкция ТЭНа

Внутри металлической трубки устанавливается нагревательная высокорезистивная спираль, которая сильно нагревается при прохождении через нее электрического тока. По бокам спираль намотана на контактные металлические стержни. Внутрь трубки со спиралью засыпается прессованный электроизолятор. На концах нагревательного элемента производится полная герметизация выводов и изоляция контактных стержней диэлектриком, таким образом ТЭН получается полностью защищен от воздействия жидкостей или газов на нагреватель.

Конструкция ТЭНа
1 - контакты для подключения, 2- металлическая трубка, 3 - изоляция: оксид магния (Mg O) для обеспечения оптимальной теплопередачи и электроизоляции, 4 - проволока сопротивления: изготовлена из никель-хрома 80/20, 5 - холодная зона, 6 - герметизирующий материал (не пропускает внешнюю влагу, используются разные типы материалов в зависимости от сферы применения, внешней среды и температуры), 7 - выходная изоляция: изготовлена из стеатита или корунда, обеспечивает диэлектрическую изоляцию (путь утечки, расстояние в воздухе).


Трубка электротэна изготавливается из трех типов материалов: для менее мощных нагревателей чаще всего применяется углеродистая сталь, для более мощных – нержавеющая жаропрочная сталь, для создания оболочки для ТЭНов для воды может быть также использована медь.

Контактные стержни погружаются в трубку ТЭНа на длину, называемую заделкой ТЭНа (от конца трубки до начала обмотки). Данная величина важна в случаях, если нужно создать холодную зону на концах нагревателя.

Самым распространенным типом концевых выводов является резьбовой штуцер – это втулка с резьбой и упорным фланцем, которая используется для крепежа ТЭНа.

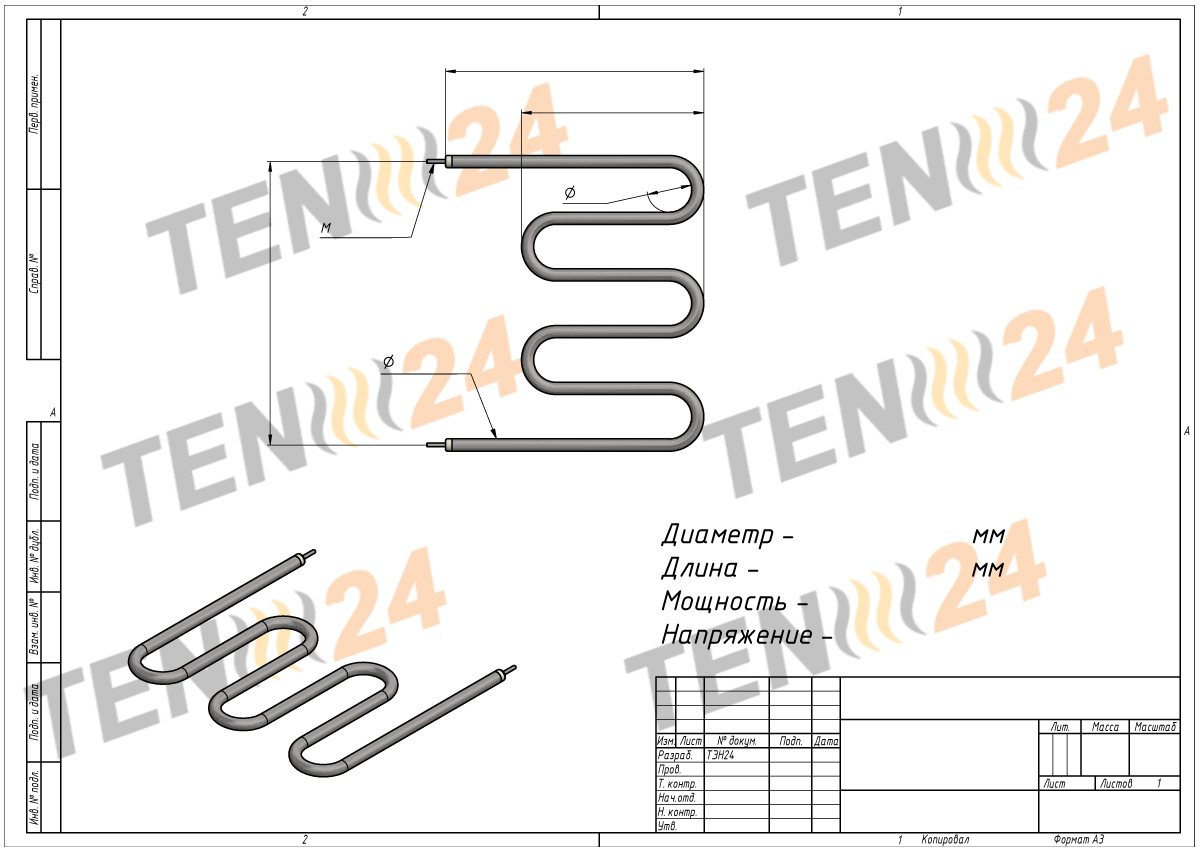

Форма изгибания трубки ТЭНа может быть не только стандартной, но и любой произвольной необходимой вам. Посмотреть типовые формы ТЭН вы можете на вкладке «Чертежи».

Купить ТЭНы для воды и воздуха с изготовлением под заказ можно либо по телефонам на сайте, либо при помощи формы заказа. Также вы можете просмотреть перечень стандартных ТЭНов для бытовой техники и оборудования.

Доставка по Украине

ТЭНы для нагрева воды и воздуха может быть доставлен со склада в Одессе и Киеве в любой город и населенный пункт Украины: Днепр, Чернигов, Харьков, Мариуполь, Черновцы, Винница, Житомир, и другие. Доставка осуществляется при помощи компаний перевозчиков. При большом заказе нагревателей доставка осуществляется бесплатно!

Характеристики

Технические параметры ТЭНов для воды:

Трубчатый электронагреватель

Длина максимальная, мм

6000

Диаметр максимальный, мм

18

Диаметр минимальный, мм

6

Материал

нержавейка, черная сталь, медь

Напряжение, В

12, 24, 36, 42, 48, 60, 127, 220, 380


Заказ по индивидуальным параметрам
