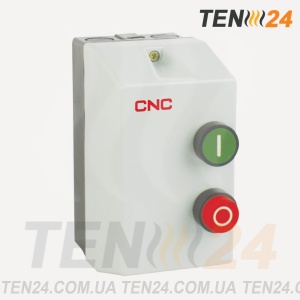

Магнитный пускатель АС в корпусе LE1 до 95 А фото от производителя ТЭН 24
Магнитный пускатель АС в корпусе LE1 до 95 А фото от производителя ТЭН 24
Магнитный пускатель АС в корпусе LE1 до 95 А фото от производителя ТЭН 24
Магнитный пускатель АС в корпусе LE1 до 95 А фото от производителя ТЭН 24
Магнитный пускатель АС в корпусе LE1 до 95 А фото от производителя ТЭН 24
Магнитный пускатель АС в корпусе LE1 до 95 А фото от производителя ТЭН 24

Электромагнитный пускатель модели LE1 применяется для включения-выключения питания в электросети с напряжением цепи до 660 В переменного тока.

  • Напряжение: до 660 В

  • Номинальная рабочая сила тока: до 95 А

  • Класс защиты корпуса: IP54

Магнитный пускатель LE1 имеет защитный наружный корпус с вынесенными кнопками для пуска и остановки подачи питания. Уровень защиты корпуса IP54, что позволяет применять электромагнитный пускатель даже снаружи помещения.

В комплектацию данной модели пускателя входит тепловое реле, это позволяет ему защищать электродвигатель от обрыва фазы питания и перегрузки.

Основная сфера применения данной модели магнитного пускателя – подключение и отключения питания в асинхронных двигателях с короткозамкнутым ротором.

Купить магнитный пускатель LE1 в компании ТЭН 24 вы можете на нашем сайте https://ten24.com.ua/ просто заполнив форму заказа (при оформлении заявки указывайте номер модели или необходимые параметры). Если у вас есть вопросы, вы можете позвонить нам по телефону или задать вопрос онлайн-консультанту.

У нас вы также можете найти различные термостойкие провода, клеммные колодки, и прочие комплектующие материалы для формирования управляющих систем или шкафы автоматики, собираемые по индивидуальному заказу.

Технические характеристики

Тип Максимальная коммутируемая мощность АС-3, kW Ток, А Тепловое реле, А
230V 400V 690V
LE1-09 2.2 4 5.5 9 JR28-D13
LE1-12 3 5.5 7.5 12 JR28-D13
LEI-IB 4 7.5 10 18 JR28-D13
LE1-25 5.5 11 15 25 JR28-D13
LE1-32 7.5 15 18.5 32 JR28-D23
LE1-40 11 18.5 30 40 JR28-D33
LE1-50 15 22 33 50 JR28-D33
LE1-65 18.5 30 37 65 JR28-D33
LE1-80 22 37 45 80 JR28-D33
LE1-95 25 45 45 95 JR28-D33
* Возможны изменения тех. характеристик по спецзаказу

Условия эксплуатации и монтажа

  • Температура среды: 5°C .. +40°C, в среднем за 24 часа должно быть ниже + 35°C.
  • Уровень загрязнения: 3
  • Категория инсталляции: Ill
  • Положение при установке: угол наклона не должен быть больше ± 5 °
  • Не допускается вибрация и сильные сотрясения.
Изделия Мин. содерж. серебра Катушка Номинальный ток
Магнитный пускатель в корпусе LE1-09, АС-3 380В (4 кВт, реле 7-10А) 50% 220-380 В 9 А
Магнитный пускатель в корпусе LE1-12, АС-3 380В (5,5 кВт, реле 9-13А) 50% 220-380 В 12 А
Магнитный пускатель в корпусе LE1-18, АС-3 380В (7,5 кВт, реле 12-18А) 50% 220-380 В 18 А
Магнитный пускатель в корпусе LE1-25, АС-3 380В (11 кВт, реле 17-25А) 50% 220-380 В 25 А
Магнитный пускатель в корпусе LE1-32, АС-3 380В (15 кВт, реле 23-32А) 50% 220-380 В 32 А
Магнитный пускатель в корпусе LE1-40, АС-3 380В (18,5 кВт, реле 30-40А) 50% 220-380 В 40 А
Магнитный пускатель в корпусе LE1-50, АС-3 380В (22 кВт, реле 37-50А) 50% 220-380 В 50 А
Магнитный пускатель в корпусе LE1-65, АС-3 380В (30 кВт, реле 48-65А) 50% 220-380 В 65 А
Магнитный пускатель в корпусе LE1-80, АС-3 380В (37 кВт, реле 63-80А) 50% 220-380 В 80 А
Магнитный пускатель в корпусе LE1-95, АС-3 380В (45 кВт, реле 80-93А) 50% 220-380 В 95 А

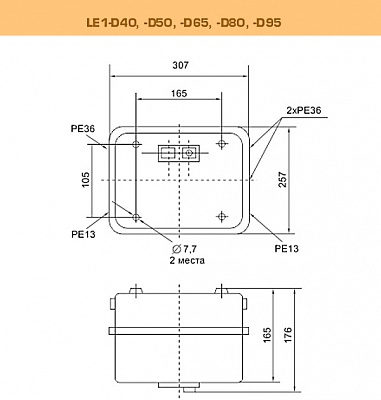

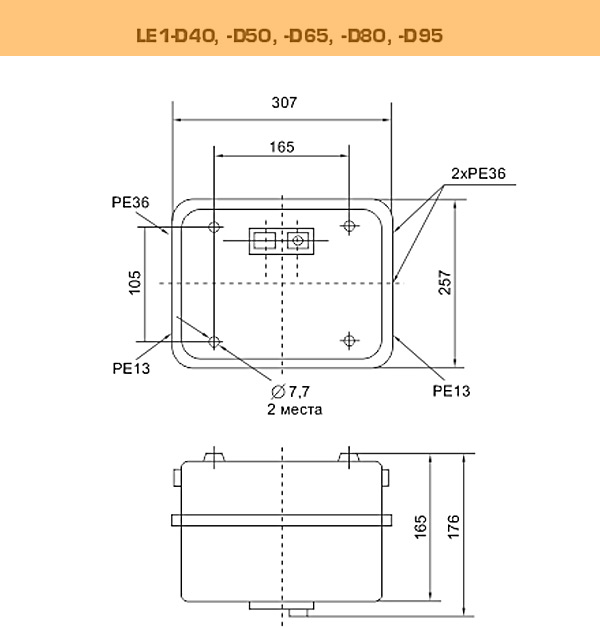

Чертеж
