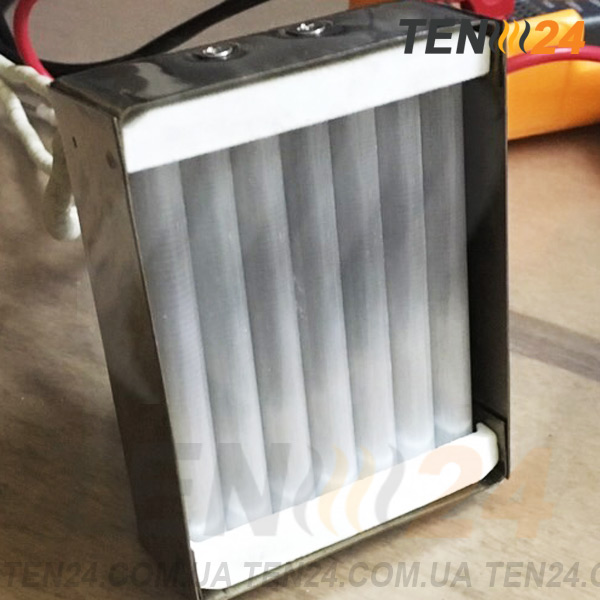

Инфракрасный излучатель кварцевый QP 1/3 от производителя ТЭН 24
Инфракрасный излучатель кварцевый QP 1/3 от производителя ТЭН 24
Подключение кварцевых панелей QP
Подключение кварцевых панелей QP
Выводы ик излучателей кварцевых с термопарным выводом
Выводы ик излучателей кварцевых с термопарным выводом
Кварцевый ик излучатель QP1/4 62 х 62 мм с термопарой
Кварцевый ик излучатель QP1/4 62 х 62 мм с термопарой

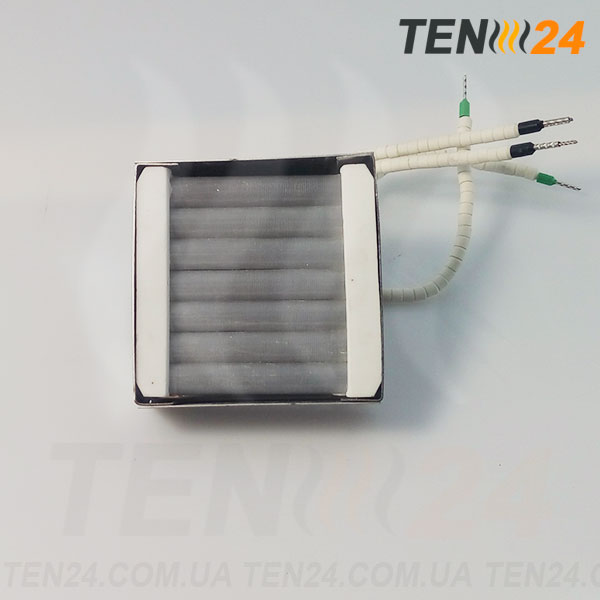

Кварцевый ик излучатель 62 х 62 мм Qp1/4
Кварцевый ик излучатель 62 х 62 мм Qp1/4

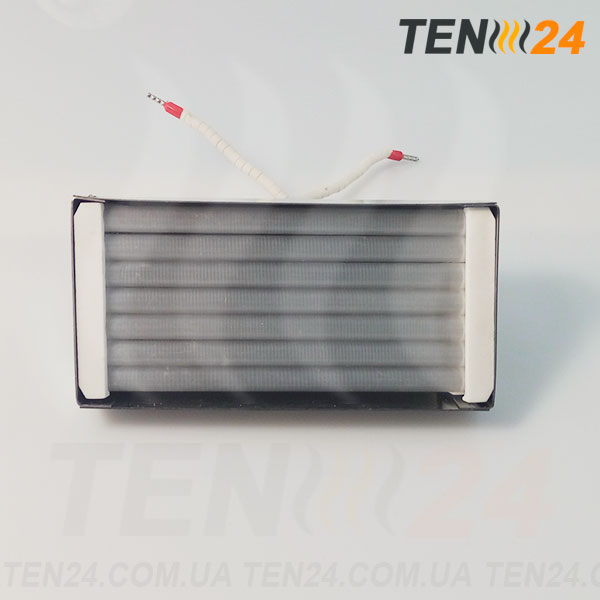

Кварцевый ик излучатель 125 х 125 мм QP 1/2
Кварцевый ик излучатель 125 х 125 мм QP 1/2

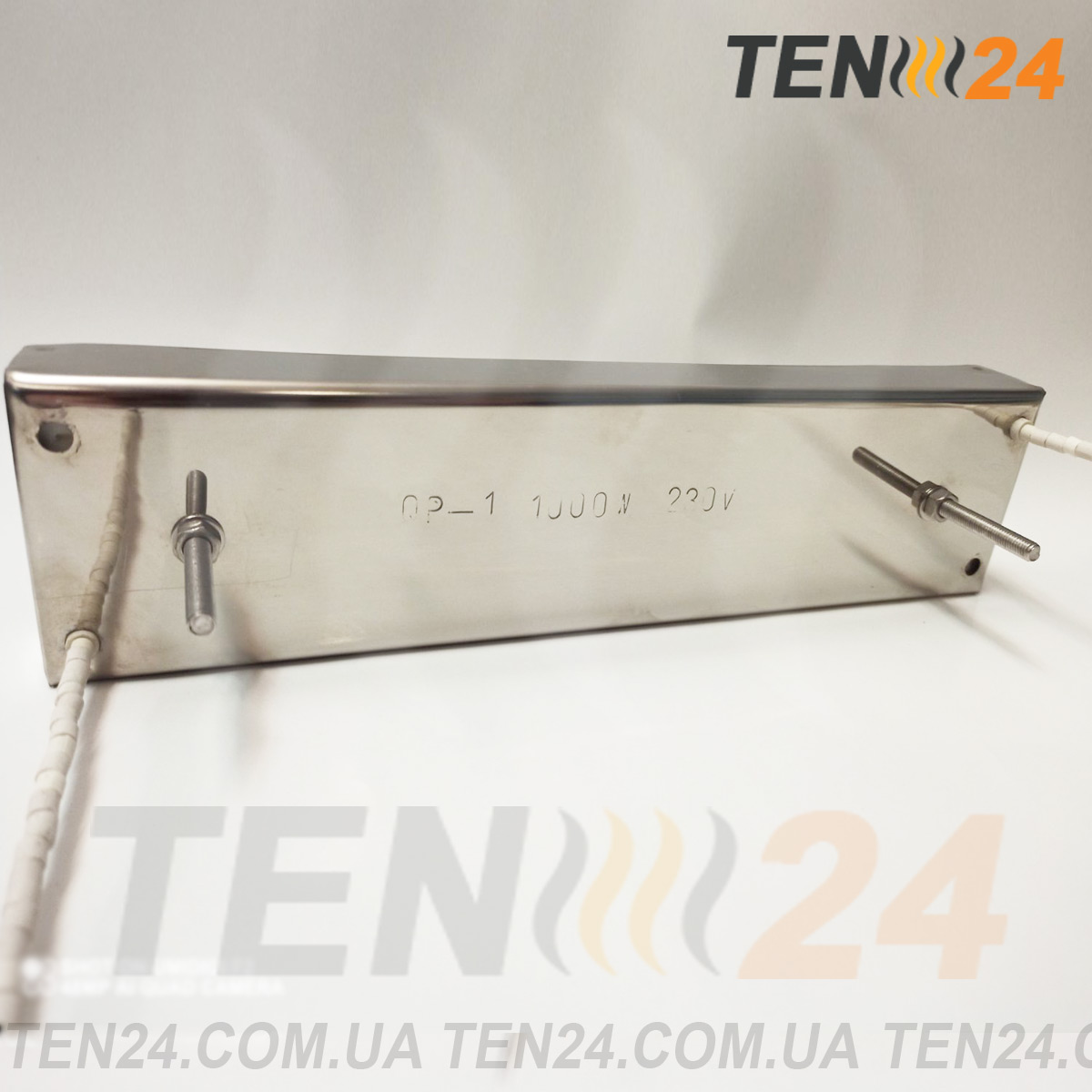

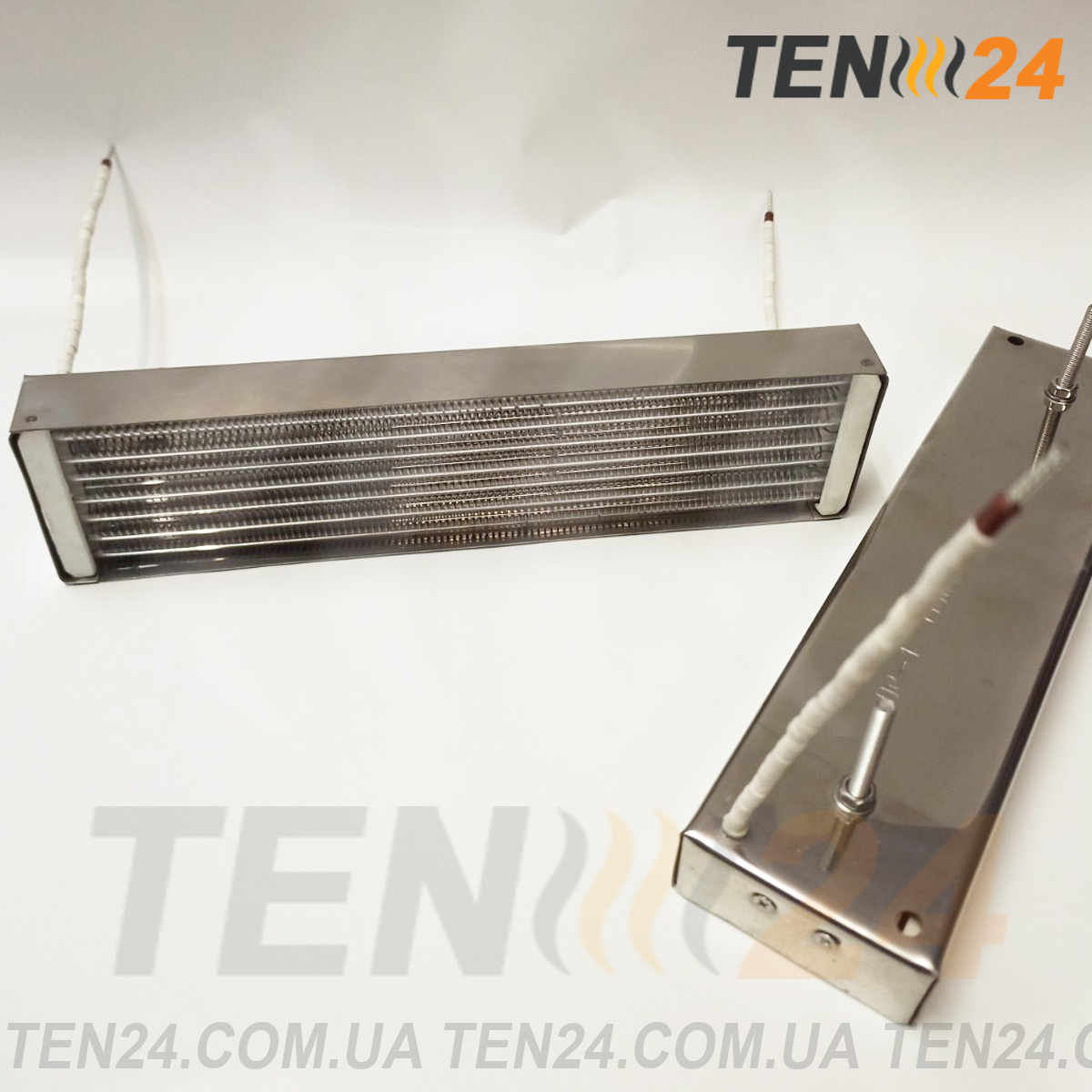

Кварцевый ик излучатель 248х62
Кварцевый ик излучатель 248х62
Кварцевый ик излучатель 248х62 QP1
Кварцевый ик излучатель 248х62 QP1
Кварцевые инфракрасные нагреватели QP фото от производителя ТЭН 24
Кварцевые инфракрасные нагреватели QP фото от производителя ТЭН 24

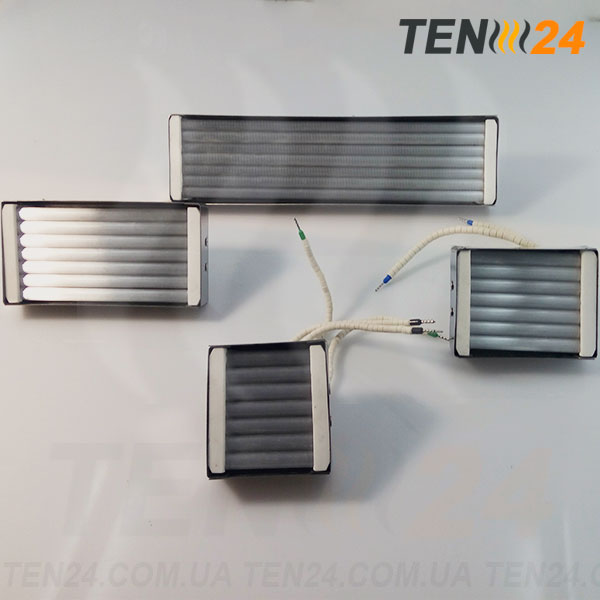

Кварцевые ик излучатели
Кварцевые ик излучатели
Кварцевые инфракрасные нагреватели QP фото от производителя ТЭН 24
Инфракрасный излучатель кварцевый QP 1/3 от производителя ТЭН 24
Подключение кварцевых панелей QP
Выводы ик излучателей кварцевых с термопарным выводом
Кварцевый ик излучатель QP1/4 62 х 62 мм с термопарой
Кварцевый ик излучатель 62 х 62 мм Qp1/4
Кварцевый ик излучатель 125 х 125 мм QP 1/2
Кварцевый ик излучатель 248х62
Кварцевый ик излучатель 248х62 QP1
Кварцевые инфракрасные нагреватели QP фото от производителя ТЭН 24
Кварцевые ик излучатели

Нагреватели кварцевые инфракрасного излучения используются в промышленности для оборудования, в котором требуется частая цикличность нагревания. Благодаря своей способности быстро нагреваться и охлаждаться, кварцевые панели идеально подходят для таких промышленных машин.

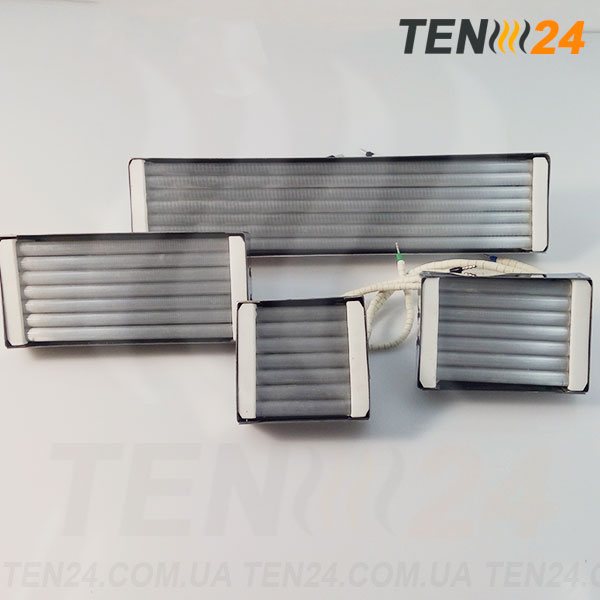

Стандартные типы нагревателей кварцевых

  • QP 1 - 248 х 62 мм
  • QP 2 - 125 х 125 мм
  • QP 1/2 - 125 х 62 мм
  • QP 1/4 - 62 х 62 мм
  • QP 1/3 - 80 х 62 мм
  • QP 2/5 - 90 х 62 мм

Инфракрасные излучатели на основе кварцевых трубок – это нагревательные элементы установленных размеров, излучающие инфракрасные волны от нагретого кварцевого стекла и размещенной внутри греющей спирали.

Применение кварцевых нагревателей

Основной особенностью инфракрасных нагревателей кварцевых является практически мгновенный нагрев до 30 секунд после включения. При выключении нагреватель кварцевый остывает тоже довольно быстро. Таким образом при использовании таких нагревателей очень легко контролировать время воздействия на материал.

Кварцевые излучатели серии входят в состав инфракрасного оборудования в качестве нагревательных элементов.

Кварцевые нагреватели применяются в таких производственных процессах, где нужно часто производить отключение нагрева материала, например, при обработке пластика в термоформовочном оборудовании, при термоусадке, камерах сушки с цикличным нагревом, в различных переносных сушилках ик типа для сушки автомобилей, паяльных ик станциях.

Конструкция нагревателя

В компании ТЭН 24 кварцевые излучатели производятся строго определенных размеров, но у нас вы также можете купить кварцевую панель, изготовленную под заказ по вашему запросу.

Излучатели кварцевого типа содержат трубки кварцевого стекла, в которых помещается спираль из металлической проволоки с большим сопротивлением. Каждая трубка имеет отдельные выводы, которые закрепляются на керамическом изоляторе. Корпус изготавливается из листовой стали, отражающей излучение со всех сторон, кроме фронтальной, таким образом излучающие волны получаются строго направленными.

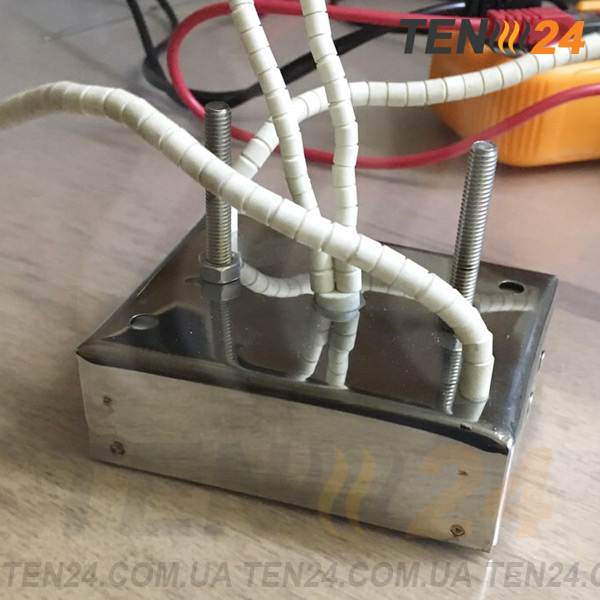

Можно купить кварцевые нагреватели со встроенной термопарой типа К под заказ через форму заказа или просто по телефону. Выводы к электросети расположены у задней стенки нагревателя и выполнены из термостойких проводов с покрытием из жаропрочных керамических бусин. Также сзади размещены крепежные болты с резьбой для установки нагревателя.

Технические характеристики кварцевых нагревателей:

  • Размеры панелей: QP 1 - 248 х 62 мм, QP 2 - 125 х 125 мм; QP 1/2 - 125 х 62 мм; QP 1/4 - 62 х 62 мм;
  • Мощность нагревателей: 50 - 1000 Вт
  • Подключение к электросети: 150 мм проводом с керамической изоляцией
  • Напряжение: 220 В

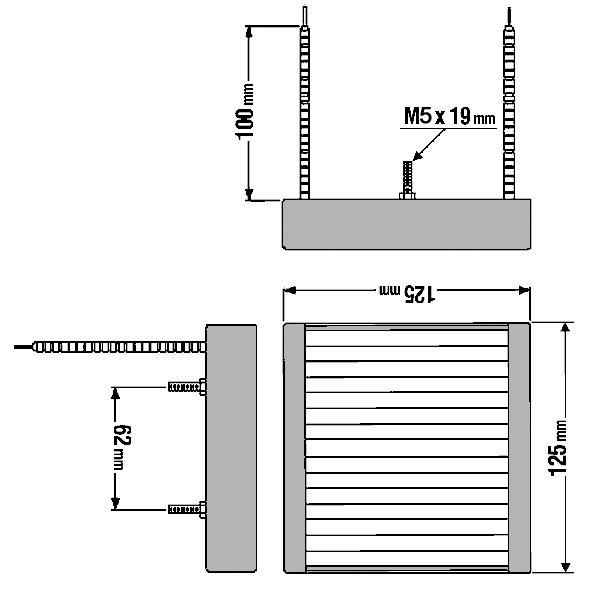

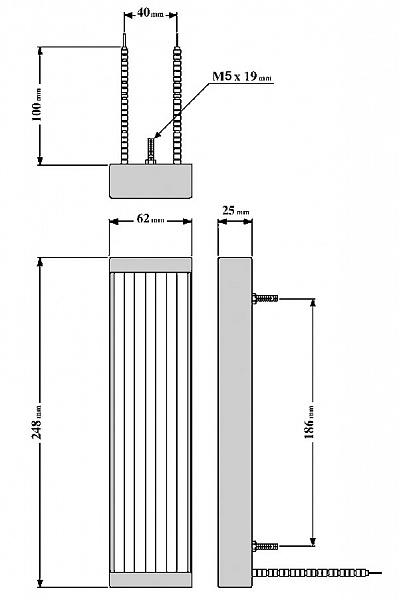

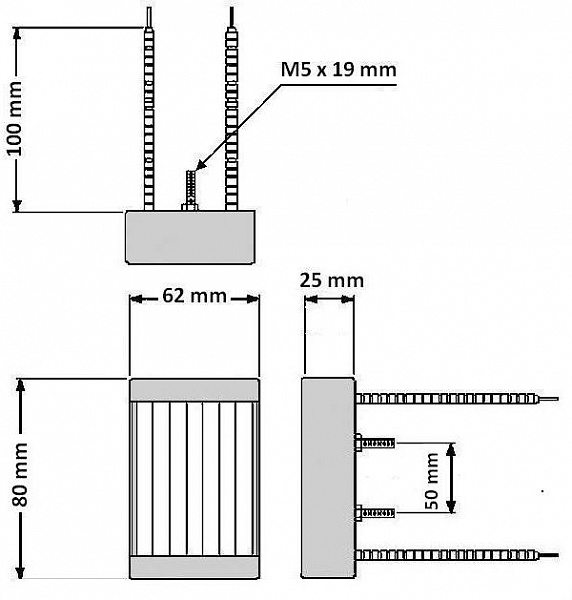

Чертеж

Варианты подключения нагревателей
