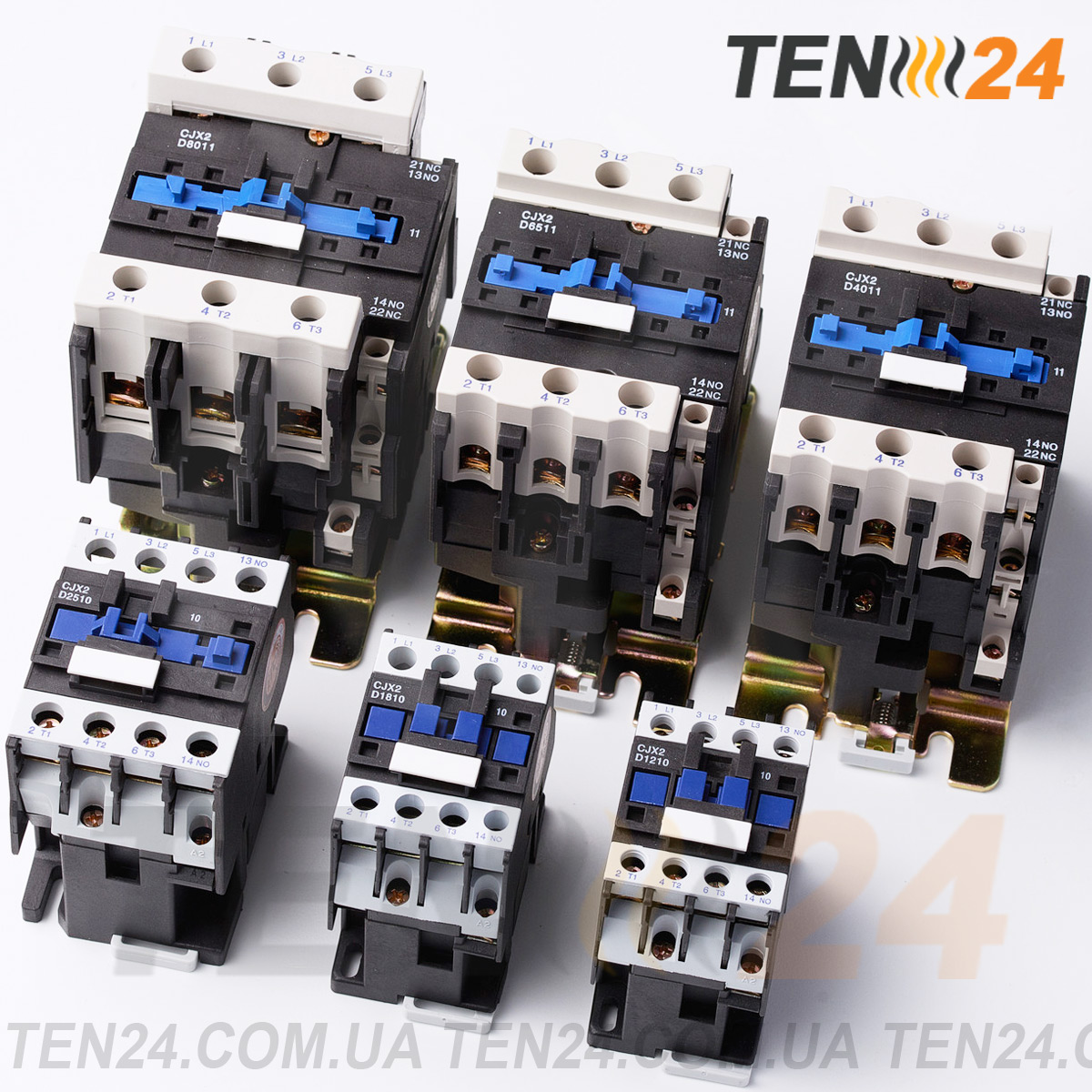

Магнитные контакторы с компактными размерами модели CJX2 используются в электрических цепях с уровнем напряжения до 660 В переменного тока для коммутации нагрузок до 95 А.

  • Номинальное напряжение в сети: до 660В с частотой 50/60Гц

  • Номинальная сила тока: до 95 А

  • Стандарты: IEC 60947-4

Электромагнитные контакторы действуют как посредники для прямых источников питания и электродвигателей с высокой нагрузкой, чтобы гомогенизировать или уравновешивать изменения электрической частоты, которые могут исходить от источника питания, а также действовать в качестве защиты. Следует отметить, что, несмотря на схожую конструкцию, магнитные контакторы не являются выключателями. Они не разрывают связь между прибором и источником питания во время короткого замыкания. Их можно отсоединить от двигателя, чтобы оператор мог работать с этим двигателем; разбирать или обслуживать его, исключив возможность прохождения постоянного тока через устройство.

Данные контакторы могут применяться вместе с дополнительными устройствами, такими как блоки контактов, блоки блокировки и прочими. Если объединить электромагнитный контактор CJX2 с тепловым реле – получится электромагнитный стартер с защитой электродвигателя от перенапряжения и обрыва фазы питания. Если использовать контактор с блоком дополнительных контактов, таймером задержки, устройством блокировки – получим схему контактора задержки, контактора блокировки или пускателя подключения двигателя со звезды на треугольник.

Самой распространенной сферой использования данного контактора является управление питанием электродвигателей, однако также они могут применяться и для других устройств, в частности нагревательных систем.

На сайте ТЭН 24 вы найдете много вариантов различных комплектующих материалов для создания систем управления электрооборудованием, комплектации шкафов управления и прочих автоматизированных систем. Купить электромагнитный контактор CJX2 можно по телефону, или же указав нужную вам модель в форме заказа. Если на сайте вы не нашли того, что вам нужно – звоните нам, мы занимаемся сборкой шкафов управления и автоматики и можем предложить вам как уже готовую систему управления, так и отдельные компоненты для нее.

Технические характеристики

Количество дополнительных контактов:

Номинальный ток (А) Дополнительные контакты Маркировка контактора
Нормально открытый (NO) Нормально закрытый (NC)
9 1 - CJX2-0910
- 1 CJX2-0901
12 1 - CJX2-1210
- 1 CJX2-1201
18 1 - CJX2-1810
- 1 CJX2-1801
25 1 - CJX2-2510
- 1 CJX2-2501
32 1 - CJX2-3210
- 1 CJX2-3201
40 1 1 CJX2-4011
50 1 1 CJX2-5011
65 1 1 CJX2-6511
80 1 1 CJX2-8011
95 1 1 CJX2-9511

Соответствие катушек управления:

Тип контактора Тип катушки
CJX2-09, CJX2-12, CJX2-18 LX1-D2
CJX2-25, CJX2-32 LX1-D4
CJX2-40, CJX2-50, CJX2-65, CJX2-80, CJX2-95 LX1-D6

Технические характеристики продукции серийного производства:

Модель CJX2-09 CJX2-12 CJX2-18 CJX2-25 CJX2-32 CJX2-40 CJX2-50 CJX2-65 CJX2-80 CJX2-95
Номинальное напряжение изоляции, Ui V 690
Условный тепловой ток, Ith А 20 20 32 40 50 60 80 80 95 95
Номинальный ток, Іє AC-3,380V А 9 12 18 25 32 40 50 65 80 95
АС-3, 660V А 6.6 8.3 12 18 21 34 39 42 49 55
АС-4, 380V А 3.5 5 7.7 8.5 12 18.5 24 28 37 41
AW, 660V А 1.5 2 3.8 4.4 7.5 9 12 14 17.3 21.3
Максимальная мощность трехфазного асинхронного двигателя АC-З, 220V kW 2.2 3 4 5.5 7.5 11 15 18.5 22 25
AC-3, 380V kW 4 5.5 7.5 11 15 18.5 22 30 37 45
AC-3, 660V kW 5.5 7.5 10 15 18.5 ЗО 33 37 45 55
электрический ресурс АС-3 цикл. 1 000 000 800000 800 000 600 000
АС4 цикл. 200 000 200 000 150000 100 000
Механический ресурс цикл. 10 000 000 8000000 8000000 6 000 000
Комутационный ресурс АС-3 циклов в час 1200 600 600 600
АС-4 циклов в час 300 300 300 300
Тепловое реле JR28-25 JR28-25 JR28-25 JR28-25 JR28-36 JR28-33 JR28-93 JR28-93 JR28-93 JR28-93
Пересечение подключаемого провода mm2 2.5 2.5 2.5 4 6 10 16 16 25 35
Параметры катушек управления
Номинальное напряжение, Us АС V 36, 110, 127, 220, 380, 660
Напряжение срабатывания (0,85-1,1) Us
Напряжение несрабатывания < 0,75 Us
Потеря мощности Включение VA 70 110 200
Удержка VA 8 11 20
На полюс W 1.8-2.7 3-4 6-10
Параметры дополнительных контактов
Условный тепловой ток [Ith] А 10
Номинальное напряжение [Ue] АС-15 V 380
DС-13 V 220
Номинальная мощность АС-15 VA 360
DС-13 W 33

Габаритные и монтажные размеры:

Электромагнитный контактор CJX2

Тип Значение, мм
Amax Cmax C1 C2
CJX2-09,12 47 82 115 134
CJX2-18 47 87 120 139

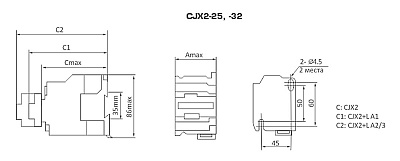

Электромагнитный контактор CJX2

Тип Значение, мм
Amax Cmax C1 C2
CJX2-25 59 97 130 149
CJX2-32 59 102 135 154

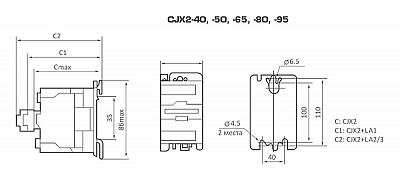

Электромагнитный контактор CJX2

Тип Значение, мм
Amax Cmax C1 C2
CJX2-40,50,65 79 116 149 168
CJX2-80,95 87 127 160 179

Чертеж
