Воздушные автоматы СNC BA-79E – это электронные автоматические выключатели, которые имеют в своей конструкции расцепитель и блок управления электронного типа.

  • Устанавливается в линейных и распределительных цепях

  • Защищает от перегрузок, сверхтоков и коротких замыканий

  • Используется для нечастого включения и отключения (не более 30 раз в день)

Автоматические выключатели воздушные ВА-79Е могут применяться для защиты в сетях с переменным током с уровнем напряжения до 690В (50/60Гц) с номинальным уровнем тока не более 6300А. Данные автоматы устанавливаются в промышленных распределительных шкафах автоматики и помогают уберечь оборудование от сверхтоков, перегрузки и короткого замыкания. Они применяются в низковольтном щитовом оборудовании распределения и защиты от токов перегрузок и короткого замыкания. Данный выключатель имеет в своей конструкции много функциональных блоков, имеющих микропроцессорное управление, поэтому он может применяться на промышленных объектах и в системах электропитания многоэтажных зданий.

Основное преимущество данной модели автомата с электронным расцепителем от аналогичных моделей с тепловым расцепителем – это электронный блок защиты от сверхтоков. Такой вариант защиты дает выключателю высокую чувствительность, большую точность регулировки, отсутствие зависимости от температуры воздуха окружающей среды.

Воздушные автоматические выключатели СNC BA-79E сертифицированы Государственным центром сертификации Украины (УкрСЕПРО) и полностью соответствуют требованиям всех норм. Они имеют международный сертификат ISO 9001: 2001, а также национальные сертификаты ЕС и США. Технические параметры и конструкция соответствуют стандартам ДСТУ EN 60947-2:2015 и всем директивам безопасности СЕ.

Особенности конструкции ВА-79Е

Функция ВКЛ/ВЫКЛ. Механизмы, обеспечивающие отключение, включение и автоматическое срабатывание, включают в себя механизм взвода (пружинный накопитель), оперативный привод и привод связи с контактной системой.

Мотор-привод нужен для того, чтобы выключатель мог срабатывать дистанционно, получив команду от оператора или системы управления. Когда выключатель находится во включенном (рабочем) состоянии, расцепитель будет взведен. Перед включением взведение расцепителя должно осуществляться оператором либо вручную рычагом, либо дистанционно по сигналу на электропривод. Когда предварительный взвод осуществлен, нужно произвести включение выключателя – опять же вручную кнопкой ВКЛ или дистанционно, подав сигнал на электромагнит включения. Отключить автомат можно при помощи кнопки ВЫКЛ или при подаче сигнала на независимый расцепитель.

При необходимости будет произведено автоматическое выключение при помощи независимого расцепителя, на который будет подан сигнал о коротком замыкании или перегрузке от микропроцессора.

Конструктивные особенности выключателей

Воздушные автоматические выключатели модели ВА-79Е могут изготавливаться в стационарном и выкатном исполнении. Стационарные имеют фиксирующие панели и отличаются небольшими размерами и более низкой стоимостью. Выкатные же имеют монтажную корзину и сам выключатель, поэтому они очень легко устанавливаются и заменяются.

ba79e

Особенности воздушного автоматического выключателя

  • Полное гашение дуги происходит внутри корпуса без выделения ионизированных и нагретых газов

  • Ограничивание токов КЗ и гашение дуги происходит всего за 0,3 секунды

  • Динамическая и термическая стойкость (во всем диапазоне токов)

  • Выкатное исполнение позволит производить замену блоков быстро без замены монтажной корзины

  • Четкая фиксация выключателей выкатного исполнения в контрольном положении

Купить воздушный автоматический выключатель ВА-79Е в компании ТЭН 24 можно просто заполнив форму на сайте или позвонив нам по телефонам, указанным в контактах. Доставка осуществляется в любой город Украины.


Технические характеристики

Тип  ВА-79Е-2000
Ток In, A 630, 800, 1000, 1250, 1600, 2000
Полюсов 3, 4
Частота, Гц 50/60
Напряжение Ue, B 415/690
Напряжение изоляции Ui, В 1000
Импульсное напряжение Uimp, В 8000
Напряжение тестирования изоляции (1мин), В 3000
Предельная отключающая способность Icu, kA АС 380/400/415В 80
АС 660/690В 65
Рабочая отключающая способность Ics, kA АС 380/400/415В 50
АС 660/690В 40
Макс. допустимая длительная перегрузка Icw (1сек), kA 50
Категория В
Тип расцепителя электронный регулируемый
Исполнение выключателя стационарный
Уставка тока срабатывания при перегрузке Ir1 (0.2 -1) In + OFF
Задержка срабатывания при перегрузке tL, сек 15 - 480
Уставка тока срабатывания при коротком замыкании (с выдержкой времени) Ir2 (1.25 -15) In + OFF
Задержка срабатывания при коротком замыкании ts, сек 0.1 - 1
Уставка тока срабатывания при коротком замыкании (без выдержки времени) Ir3 0.5In - 50kA
Уставка тока срабатывания при однофазном замыкании на землю Ir4 (0.2 -1) In + OFF
Коммутационная износостойкость, циклов вкл./выкл., не меньше механическая 10000
электрическая 3000
Стандартная комплектация дополнительным оборудованием расцепитель минимального напряжения, независимый расцепитель, катушка включения, блок дополнительных контактов, электропривод
Модель Уставки  при перегрузке Уставки  при коротком замыкании Icu при 380/ 400/ 415 B Ток In Вес Размеры ВхШхГ
Автомат ВА-79Е-2000 630А 3Р 415/690В 80кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 80кА 630А 41кг 395x362x362 мм
Автомат ВА-79Е-2000 800А 3Р 415/690В 80кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 80кА 800А 41кг 395x362x362 мм
Автомат ВА-79Е-2000 1000А 3Р 415/690В 80кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 80кА 1000А 41кг 395x362x362 мм
Автомат ВА-79Е-2000 1250А 3Р 415/690В 80кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 80кА 1250А 41кг 395x362x362 мм
Автомат ВА-79Е-2000 1600А 3Р 415/690В 80кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 80кА 1600А 41кг 395x362x362 мм
Автомат ВА-79Е-2000 2000А 3Р 415/690В 80кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 80кА 2000А 41кг 395x362x362 мм
Автомат ВА-79МЕ-2000 630А 3Р 415/690В 120кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 120кА 630А 41кг 395x362x362 мм
Автомат ВА-79МЕ-2000 800А 3Р 415/690В 120кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 120кА 800А 41кг 395x362x362 мм
Автомат ВА-79МЕ-2000 1000А 3Р 415/690В 120кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 120кА 1000А 41кг 395x362x362 мм
Автомат ВА-79МЕ-2000 1250А 3Р 415/690В 120кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 120кА 1250А 41кг 395x362x362 мм
Автомат ВА-79МЕ-2000 1600А 3Р 415/690В 120кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 120кА 1600А 41кг 395x362x362 мм
Автомат ВА-79МЕ-2000 2000А 3Р 415/690В 120кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 120кА 2000А 41кг 395x362x362 мм

Маркировка

ba79e

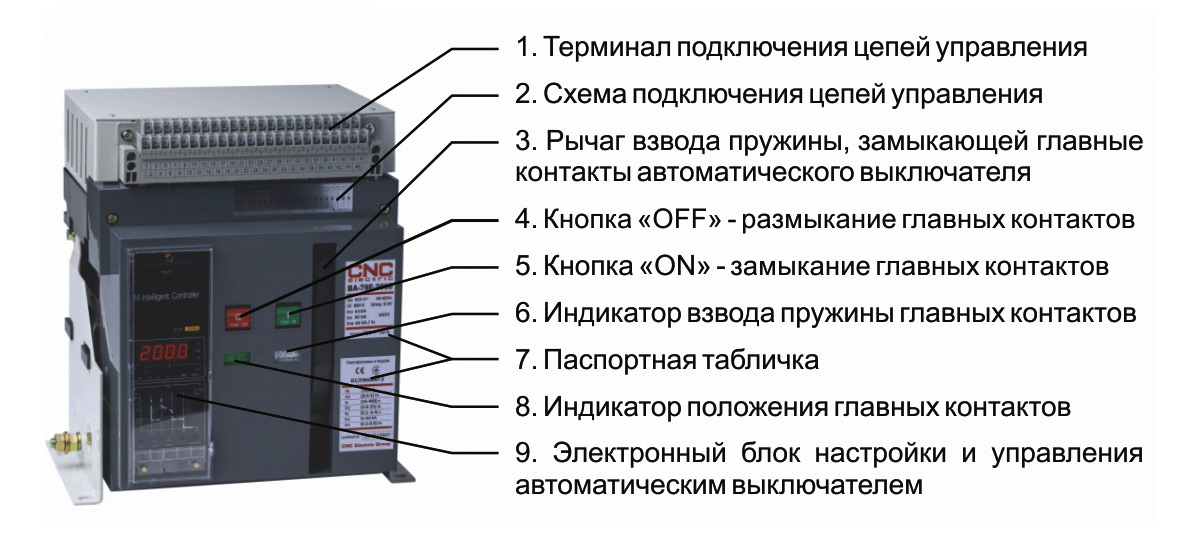

Органы управления выключателей

ba79e

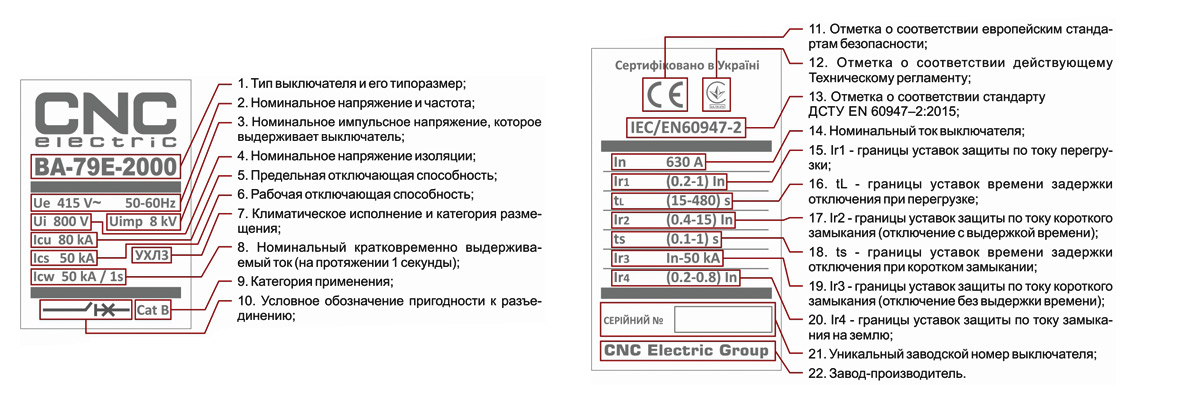

Идентификационные характеристики

ba79e

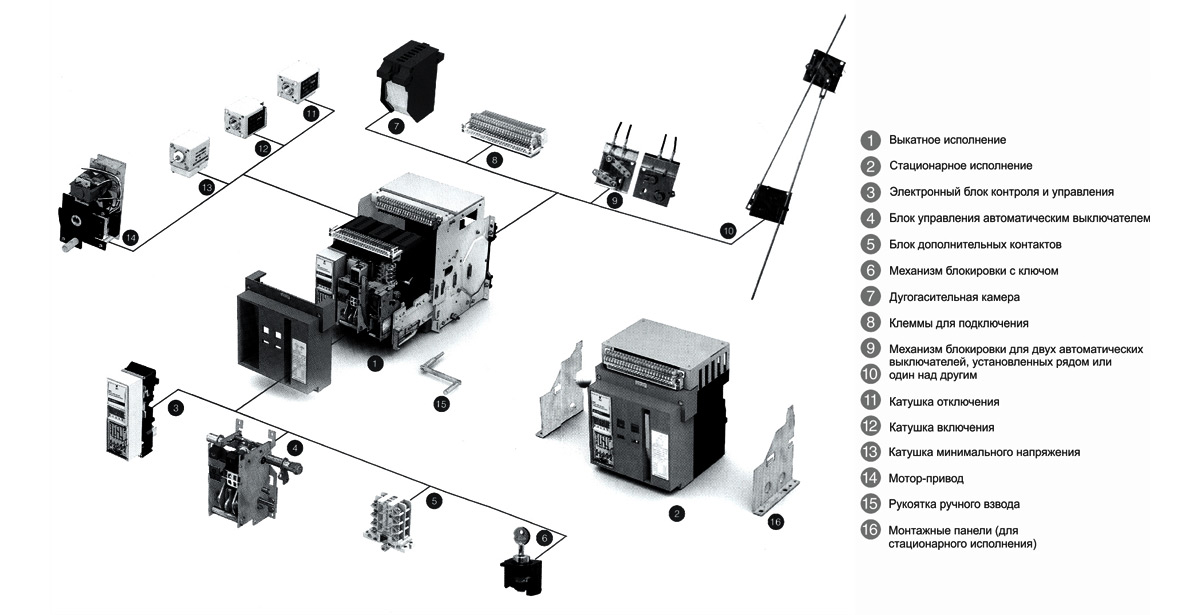

Дополнительное оборудование

ba79e

Принципиальная схема коммутации цепей управления

ba79e

Чертеж
