Контактор электромагнитный пускатель CJ40 63..1000А, 85% серебра

Контактор электромагнитный пускатель CJ40 63..1000А, 85% серебра фото от производителя ТЭН 24
Контактор электромагнитный пускатель CJ40 63..1000А, 85% серебра фото от производителя ТЭН 24
Контактор электромагнитный пускатель CJ40 63..1000А, 85% серебра фото от производителя ТЭН 24
Контактор электромагнитный пускатель CJ40 63..1000А, 85% серебра фото от производителя ТЭН 24
Контактор электромагнитный пускатель CJ40 63..1000А, 85% серебра фото от производителя ТЭН 24
Контактор электромагнитный пускатель CJ40 63..1000А, 85% серебра фото от производителя ТЭН 24

Контактор электромагнитный модели CJ40 с минимальным содержанием серебра 85% применяются в сетях переменного тока для управления питанием до 1000 А.

  • Номинальное напряжение сети: до 660В с частотой 50 / 60Гц

  • Номинальная сила тока: от 63 до 1000 А

  • Стандарты: ДСТУ EN 60947-4-1: 2014

Магнитные контакторы - это разновидность электрических реле, используемых в большинстве двигателей с электрическим приводом. Включение и выключение электропитания асинхронных двигателей – это основная сфера применения данных контакторов, однако они применяются и во многих других технологических процессах.

Электромагнитные контакторы являются важными составляющими различных защитных систем и систем переключения питания. Из них легко создать реверсивные сборки или схемы резервного электропитания. Вместе с тепловым реле контактор образует защитную систему для двигателя, позволяющую оградить его от перегрузок и обрыва фазы питания.

Принцип работы контактора

Магнитные контакторы CJ40 от производителя CNC состоят из контактной группы и электромагнитной катушки. Его функционирование аналогично работе электромагнитного реле. Когда на электромагнитную катушку подается напряжение, вокруг сердечника формируется магнитное поле, притягивающее управляющий контактной группой якорь. Это в свою очередь приводит к отмыканию или замыканию контактов и включению-выключению питания. Отличия от реле электромагнитных контакторов состоит в том, что у реле нет дугогасительной системы, а при больших токах гашение дуги при включении и выключении очень важно.

Минимальное содержание серебра: минимум 85%

Купить электромагнитный пускатель контактор CJ40 в компании ТЭН 24 можно у нас на сайте просто заполнив номер модели в поле товара. Или же вы можете просто позвонить нам по телефону и наши специалисты помогут вам в подборе максимально подходящего оборудования для вашей системы управления. Мы успешно занимаемся сборкой шкафов управления уже много лет, поэтому имеем большой опыт и высокую квалификацию специалистов в отношении всех комплектующих материалов для процессов управления любыми системами.

Технические характеристики

Тип Номинальное напряжение изоляции, В Номинальный ток, А Мощность трехфазного двигателя [АС-3], кВт
220В 380В 660В 1140В
CJ40-63 690 80 18 30 55 -
CJ40-100 690 100 30 45 75 -
CJ40-125 1140 125 37 55 80 55
CJ40-160 690 160 45 75 110 -
CJ40-200 690 200 55 90 110 -
CJ40-250 1140 250 75 132 140 110
CJ40-315 690 315 90 160 300 -
CJ40-400 690 400 110 220 300 -
CJ40-500 1140 500 150 280 320 220
CJ40-B3Q 690 630 200 335 475 -
CJ40-800 690 800 250 450 475 -
CJ40-1000 690 1000 360 625 650 600
* Возможны изменения технических характеристик по спецзаказу

Температура окружающей среды -30°C ~ + 40°C

Принципиальная схема:

Принципиальная схема контактора CJ40
Изделия Номинальный ток Мин. содерж. серебра в контактной группе Напряжение катушки, АС, В Число и тип дополнительных контактов
Магнитный контактор CJ40-63, АС-3 380В (32 кВт) 63 А 85% 220 В, 380 В 3NO+3NC
Магнитный контактор CJ40-80, АС-3 380В (42 кВт) 80 А 85% 220 В, 380 В 3NO+3NC
Магнитный контактор CJ40-100, АС-3 380В (50 кВт) 100 А 85% 220 В, 380 В 3NO+3NC
Магнитный контактор CJ40-125, АС-3 380В (65 кВт) 125 А 85% 220 В, 380 В 3NO+3NC
Магнитный контактор CJ40-160, АС-3 380В (85 кВт) 160 А 85% 220 В, 380 В 3NO+3NC
Магнитный контактор CJ40-200, АС-3 380В (105 кВт) 200 А 85% 220 В, 380 В 3NO+3NC
Магнитный контактор CJ40-225, АС-3 380В (117 кВт) 225 А 85% 220 В, 380 В 3NO+3NC
Магнитный контактор CJ40-250, АС-3 380В (132 кВт) 250 А 85% 220 В, 380 В 3NO+3NC
Магнитный контактор CJ40-315, АС-3 380В (157 кВт) 315 А 85% 220 В, 380 В 3NO+3NC
Магнитный контактор CJ40-400, АС-3 380В (200 кВт) 400 А 85% 220 В, 380 В 3NO+3NC
Магнитный контактор CJ40-500, АС-3 380В (243 кВт) 500 А 85% 220 В, 380 В 3NO+3NC
Магнитный контактор CJ40-630, АС-3 380В (300 кВт) 630 А 85% 220 В, 380 В 3NO+3NC
Магнитный контактор CJ40-800, АС-3 380В (365 кВт) 800 А 85% 220 В, 380 В 3NO+3NC
Магнитный контактор CJ40-1000, АС-3 380В (460 кВт) 1000 А 85% 220 В, 380 В 3NO+3NC

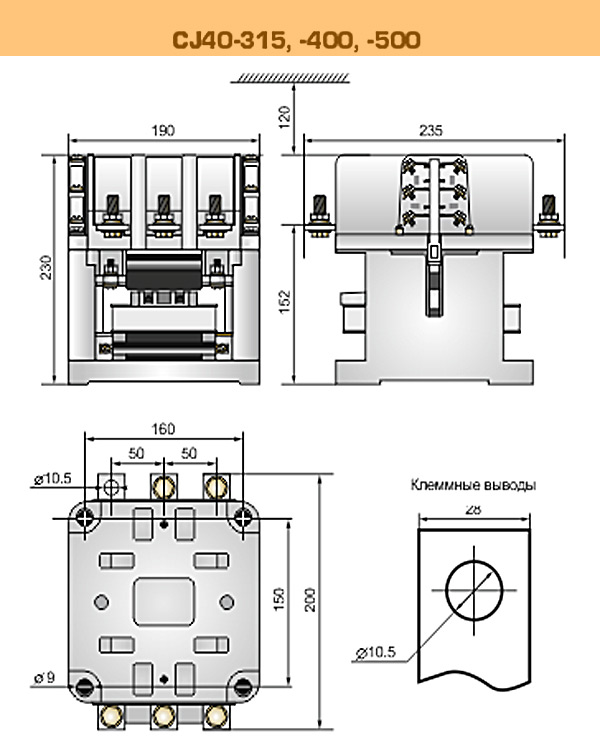

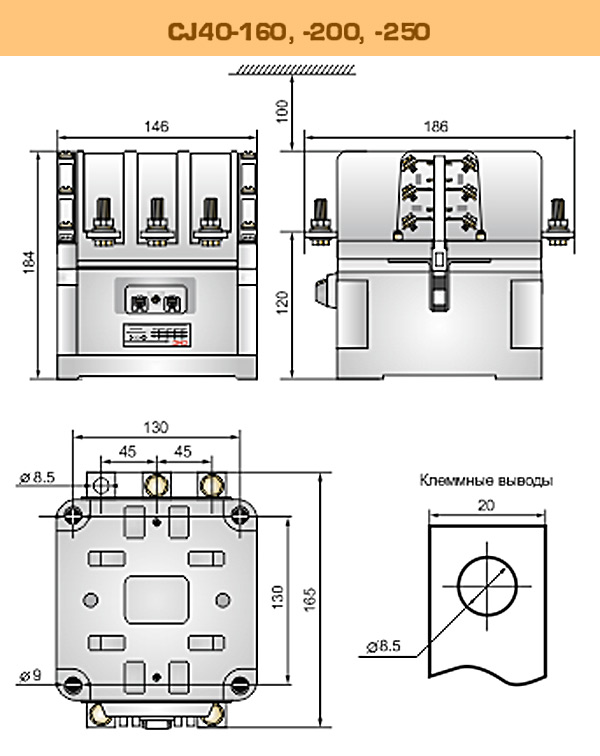

Чертеж
