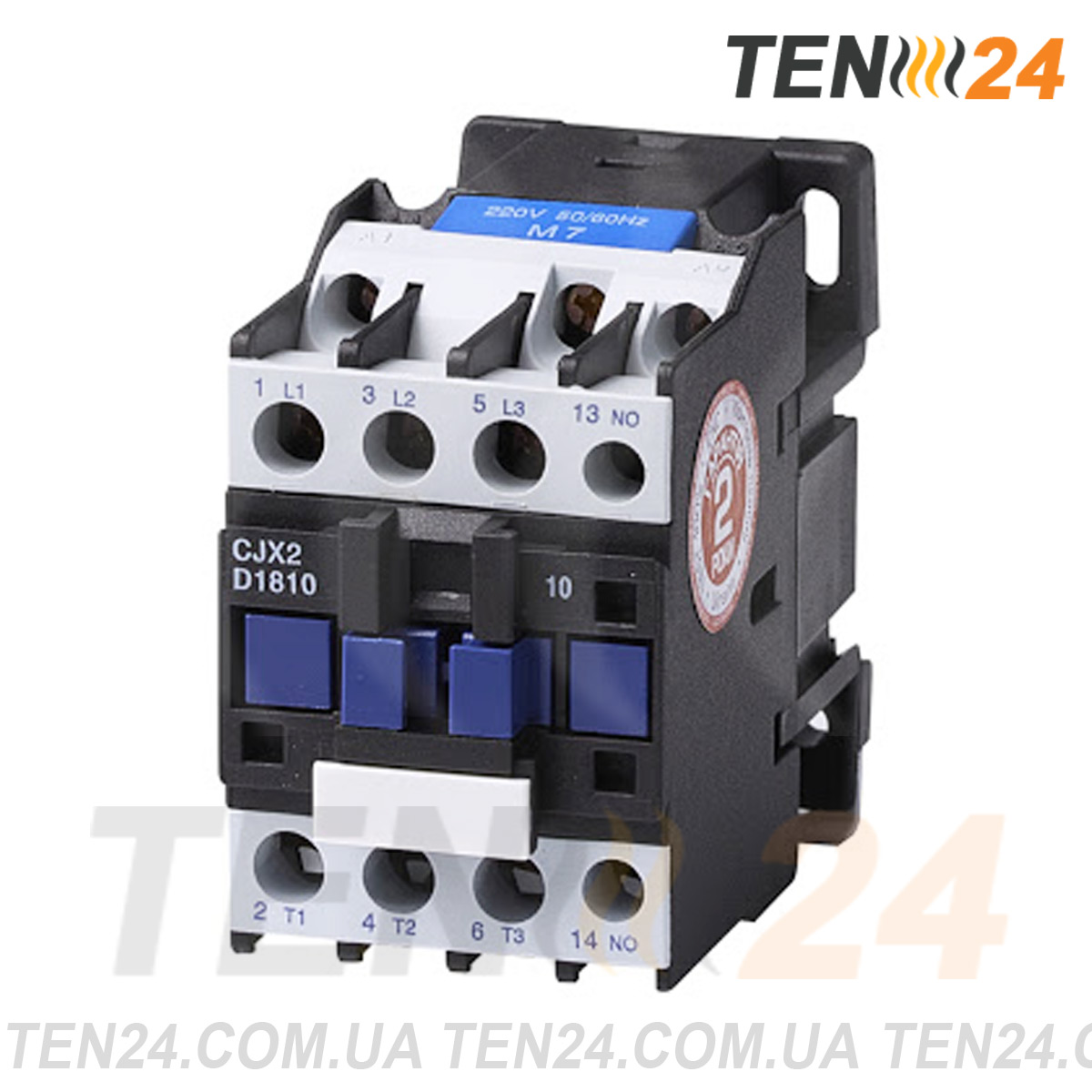

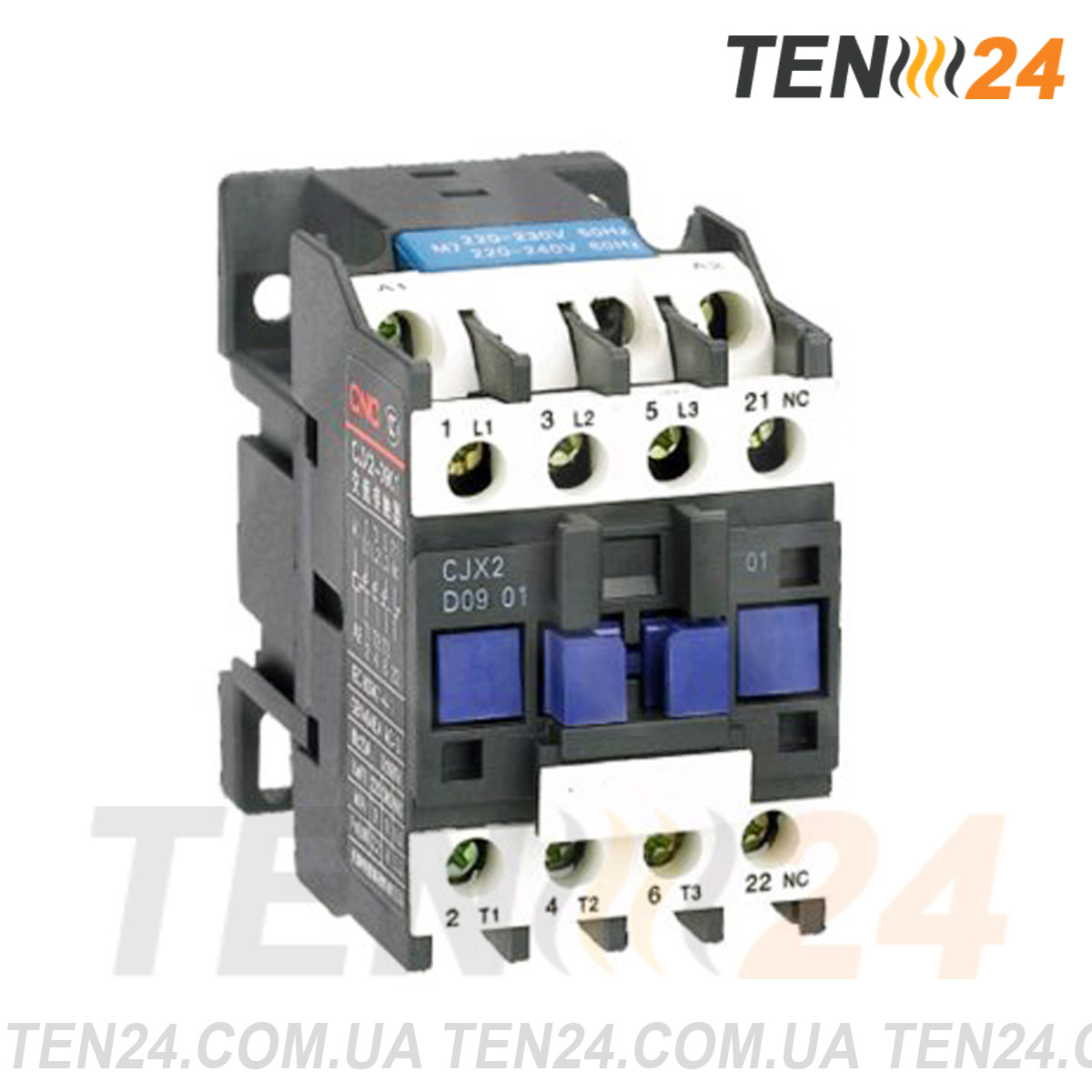

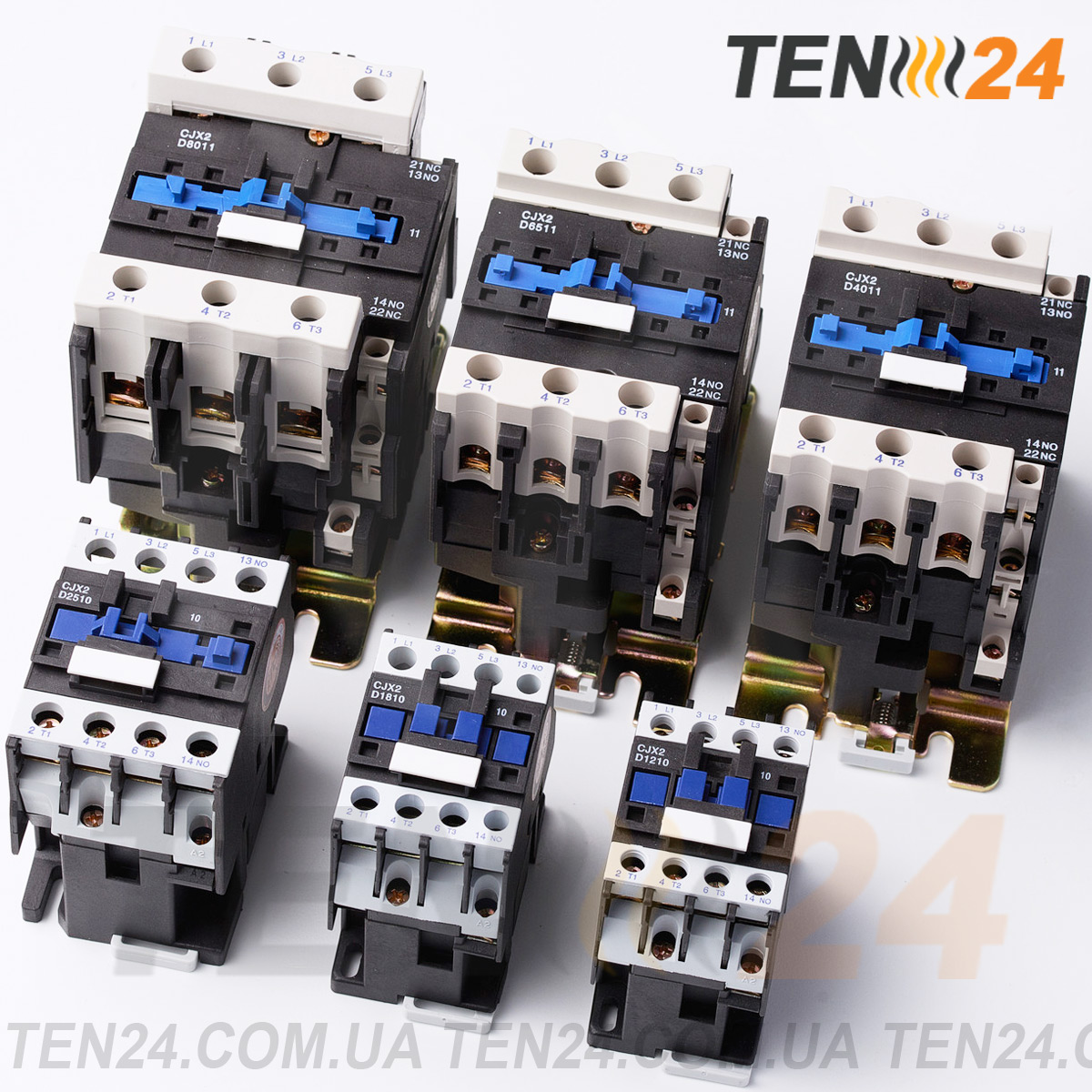

Магнітні контактори з компактними розмірами моделі CJX2 використовуються в електричних ланцюгах з рівнем напруги до 660 В змінного струму для комутації навантажень до 95 А.

  • Номінальна напруга в мережі: до 660В з частотою 50 / 60Гц

  • Номінальна сила струму: до 95 А

  • Стандарти: IEC 60947-4


Електромагнітні контактори діють як посередники для прямих джерел живлення і електродвигунів з високим навантаженням, щоб гомогенізувати або врівноважувати зміни електричної частоти, які можуть виходити від джерела живлення, а також діяти в якості захисту. Слід зазначити, що, незважаючи на схожу конструкцію, магнітні контактори не є вимикачами. Вони не розривають зв'язок між приладом і джерелом живлення під час короткого замикання. Їх можна від'єднати від двигуна, щоб оператор міг працювати з цим двигуном; розбирати чи обслуговувати його, виключивши можливість проходження постійного струму через пристрій.

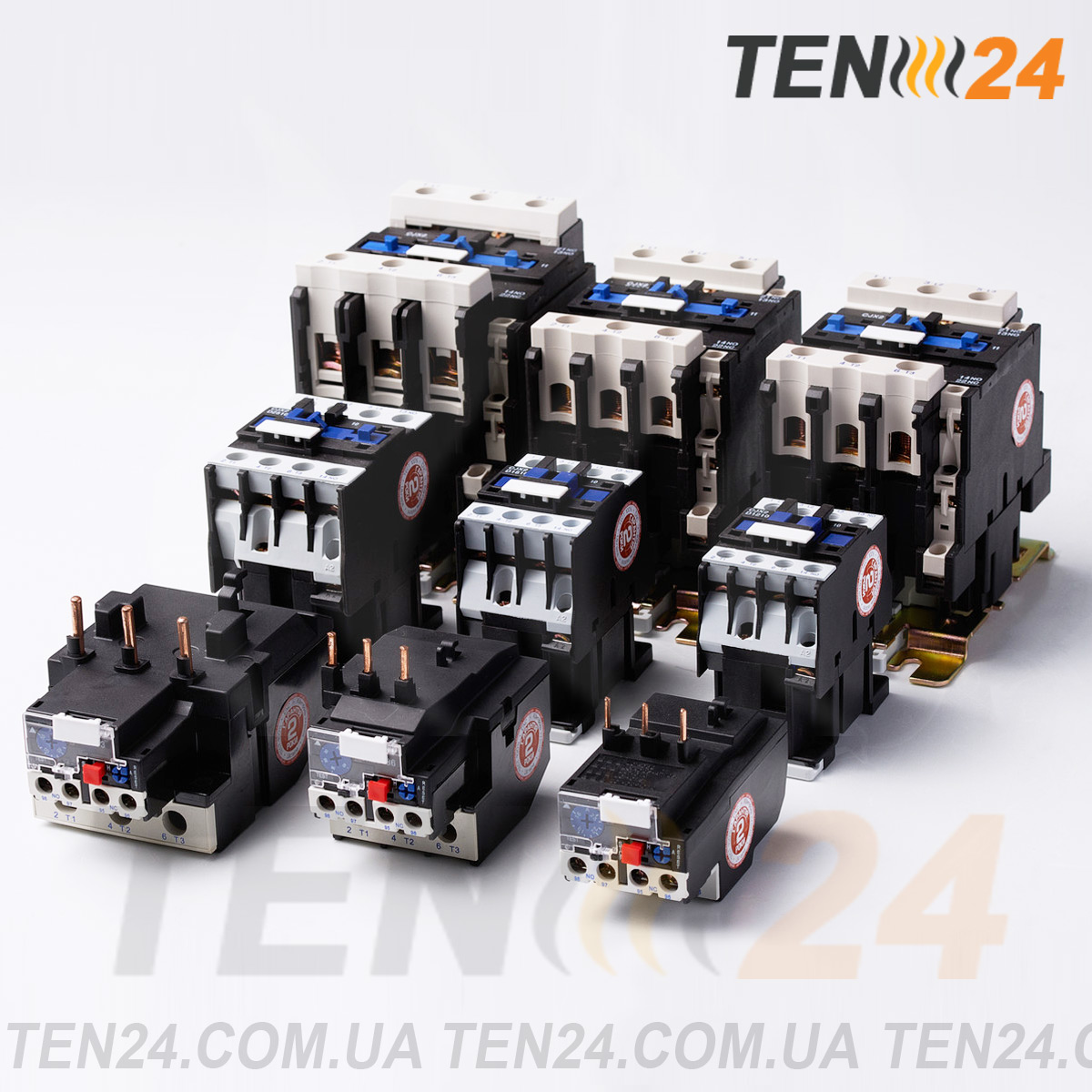

Дані контактори можуть застосовуватися разом з додатковими пристроями, такими як блоки контактів, блоки блокування та іншими. Якщо об'єднати електромагнітний контактор CJX2 з тепловим реле - вийде електромагнітний стартер із захистом електродвигуна від перенапруги і обриву фази живлення. Якщо використовувати контактор з блоком додаткових контактів, таймером затримки, пристроєм блокування - отримаємо схему контактора затримки, контактора блокування або пускача підключення двигуна із зірки на трикутник.

Найпоширенішою сферою використання даного контактора є система розподілу електродвигунів, однак також вони можуть застосовуватися і для інших пристроїв, зокрема нагрівальних систем.

На сайті ТЕН 24 ви знайдете багато варіантів різних комплектуючих матеріалів для створення систем управління електрообладнанням, комплектації шаф управління та інших автоматизованих систем. Купити електромагнітний контактор CJX2 можна по телефону, або ж вказавши потрібну вам модель в формі замовлення. Якщо на сайті ви не знайшли того, що вам потрібно - телефонуйте нам, ми займаємося збіркою шаф управління і автоматики і можемо запропонувати вам як вже готову систему управління, так і окремі компоненти для неї.

Технічні характеристики

Кількість додаткових контактів:

Номінальний струм (А) Додаткові контакти Маркирування контактора
Нормально відкритий (NO) Нормально замкнений (NC)
9 1 - CJX2-0910
- 1 CJX2-0901
12 1 - CJX2-1210
- 1 CJX2-1201
18 1 - CJX2-1810
- 1 CJX2-1801
25 1 - CJX2-2510
- 1 CJX2-2501
32 1 - CJX2-3210
- 1 CJX2-3201
40 1 1 CJX2-4011
50 1 1 CJX2-5011
65 1 1 CJX2-6511
80 1 1 CJX2-8011
95 1 1 CJX2-9511

Відповідність котушок управління:

Тип контактора Тип катушки
CJX2-09, CJX2-12, CJX2-18 LX1-D2
CJX2-25, CJX2-32 LX1-D4
CJX2-40, CJX2-50, CJX2-65, CJX2-80, CJX2-95 LX1-D6

Технічні характеристики продукції серійного виробництва:

Модель CJX2-09 CJX2-12 CJX2-18 CJX2-25 CJX2-32 CJX2-40 CJX2-50 CJX2-65 CJX2-80 CJX2-95
Номінальна напруга ізоляції, Ui V 690
Умовний тепловий струм, Ith А 20 20 32 40 50 60 80 80 95 95
Номінальний струм, Іє AC-3,380V А 9 12 18 25 32 40 50 65 80 95
АС-3, 660V А 6.6 8.3 12 18 21 34 39 42 49 55
АС-4, 380V А 3.5 5 7.7 8.5 12 18.5 24 28 37 41
AW, 660V А 1.5 2 3.8 4.4 7.5 9 12 14 17.3 21.3
Максимальна потужність трифазного асинхронного двигуна АC-З, 220V kW 2.2 3 4 5.5 7.5 11 15 18.5 22 25
AC-3, 380V kW 4 5.5 7.5 11 15 18.5 22 30 37 45
AC-3, 660V kW 5.5 7.5 10 15 18.5 ЗО 33 37 45 55
Електричний ресурс АС-3 цикл. 1 000 000 800000 800 000 600 000
АС4 цикл. 200 000 200 000 150000 100 000
Механічний ресурс цикл. 10 000 000 8000000 8000000 6 000 000
Комутаційний ресурс АС-3 циклів в час 1200 600 600 600
АС-4 циклів в час 300 300 300 300
Теплове реле JR28-25 JR28-25 JR28-25 JR28-25 JR28-36 JR28-33 JR28-93 JR28-93 JR28-93 JR28-93
Перетин дроту для підключення mm2 2.5 2.5 2.5 4 6 10 16 16 25 35
Параметри котушок управління
Номінальна напруга, Us АС V 36, 110, 127, 220, 380, 660
Напруга спрацьовування (0,85-1,1) Us
Напруга неспрацьовування < 0,75 Us
Втрата потужності Вмикання VA 70 110 200
Удержка VA 8 11 20
На полюс W 1.8-2.7 3-4 6-10
Параметри додаткових контактів
Умовний тепловий струм [Ith] А 10
Номінальна напруга [Ue] АС-15 V 380
DС-13 V 220
Номінальна потужність АС-15 VA 360
DС-13 W 33

Габаритні і монтажні розміри:

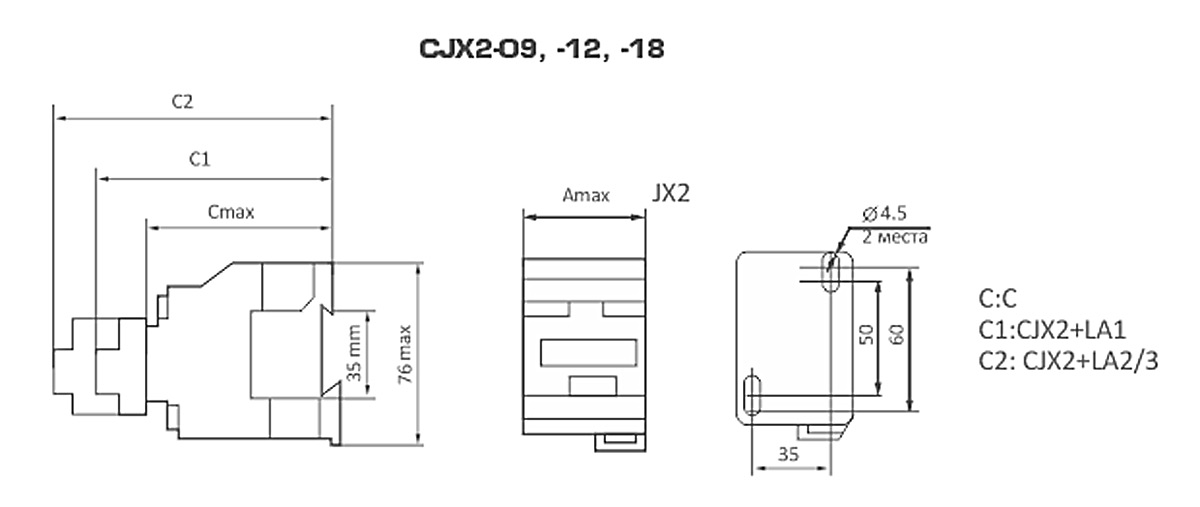

Электромагнитный контактор CJX2

Тип Значення, мм
Amax Cmax C1 C2
CJX2-09,12 47 82 115 134
CJX2-18 47 87 120 139

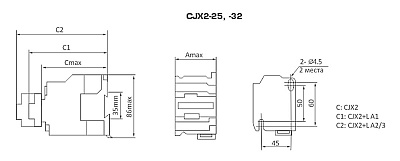

Электромагнитный контактор CJX2

Тип Значення, мм
Amax Cmax C1 C2
CJX2-25 59 97 130 149
CJX2-32 59 102 135 154

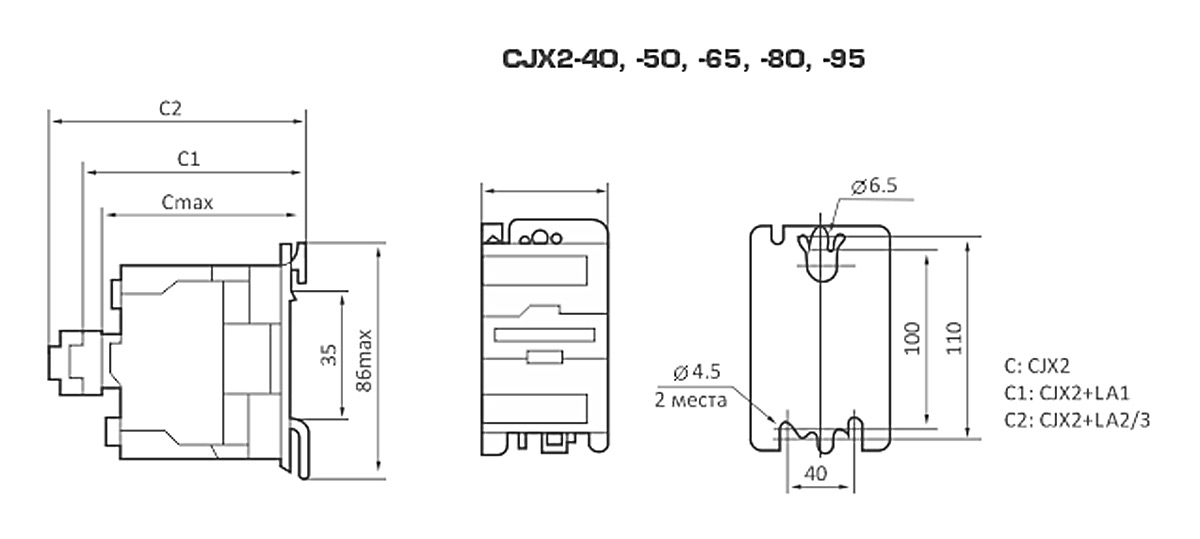

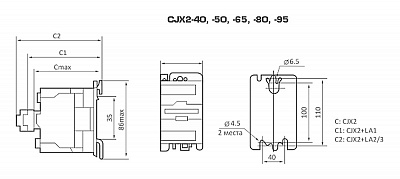

Электромагнитный контактор CJX2

Тип Значення, мм
Amax Cmax C1 C2
CJX2-40,50,65 79 116 149 168
CJX2-80,95 87 127 160 179

Креслення
