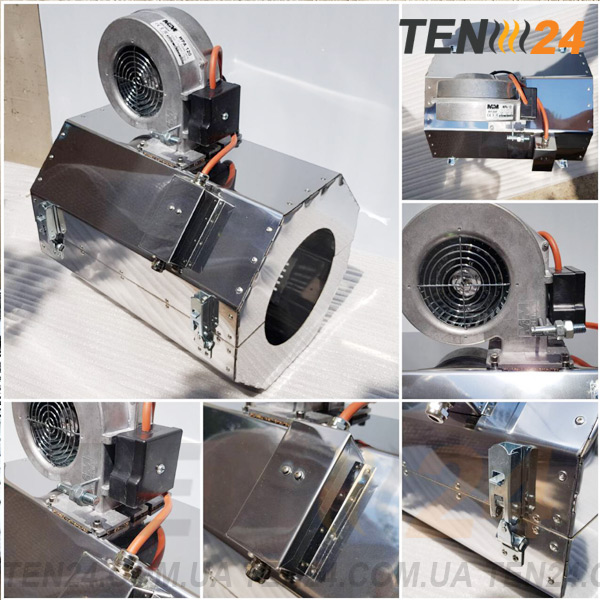

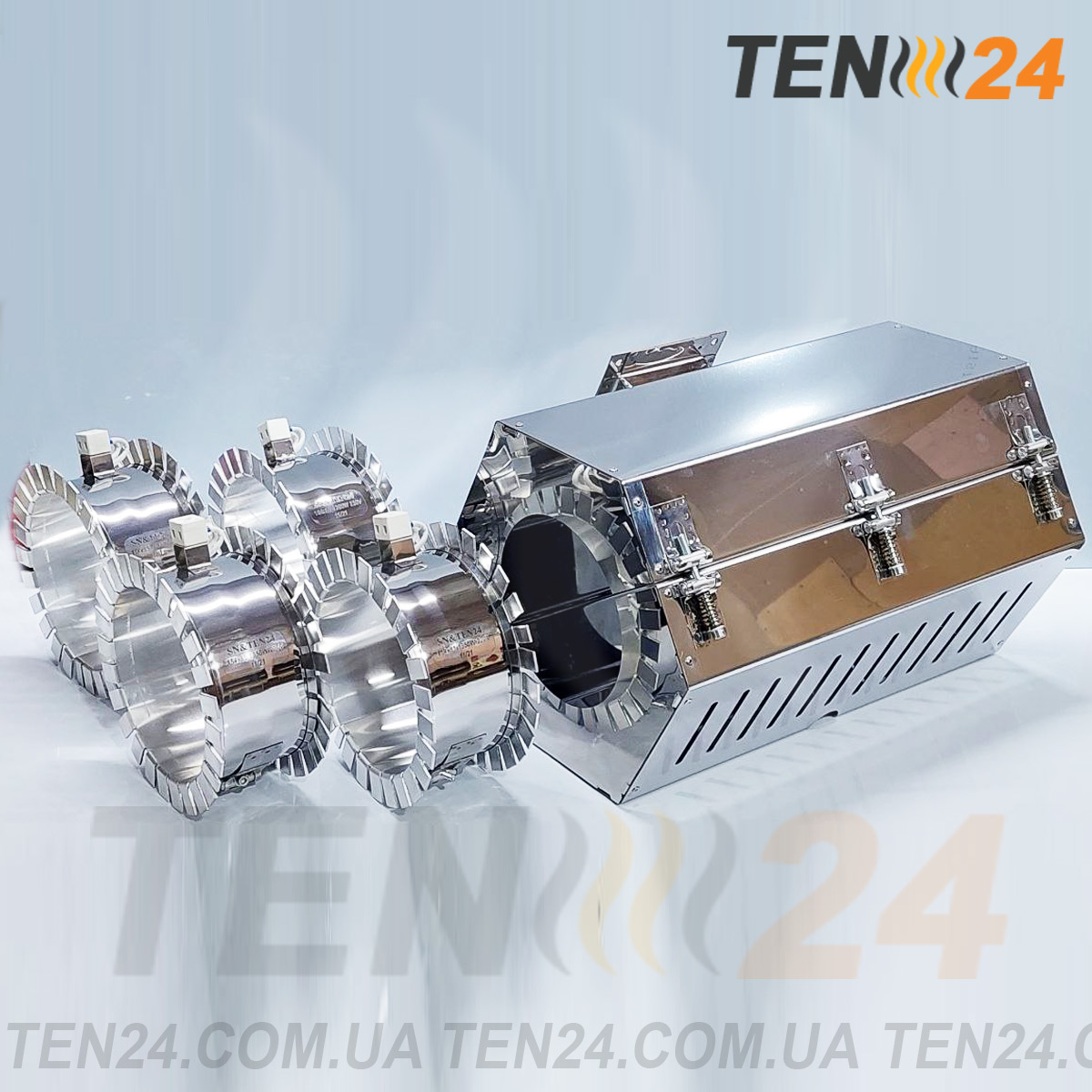

Кільцевий нагрівач з повітряним охолодженням від ТЕН 24 фото
Кільцевий нагрівач з повітряним охолодженням від ТЕН 24 фото
Підключення нагрівача кільцевого в охолоджувальному корпусі
Підключення нагрівача кільцевого в охолоджувальному корпусі

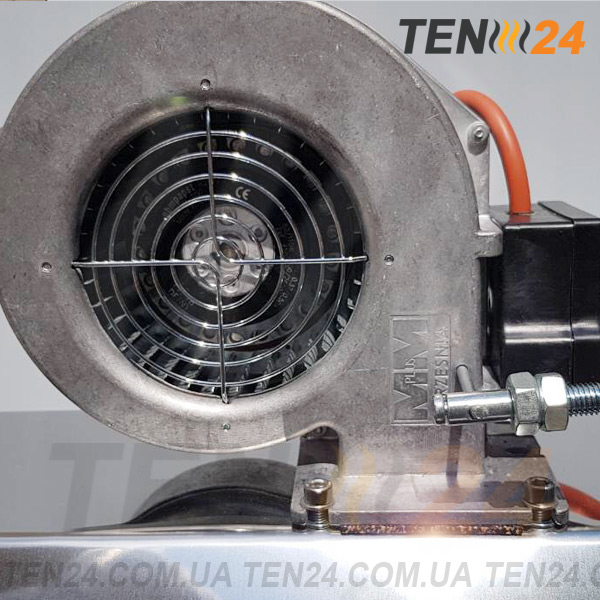

Вентилятор на хомутовому нагрівачі з охолодженням
Вентилятор на хомутовому нагрівачі з охолодженням

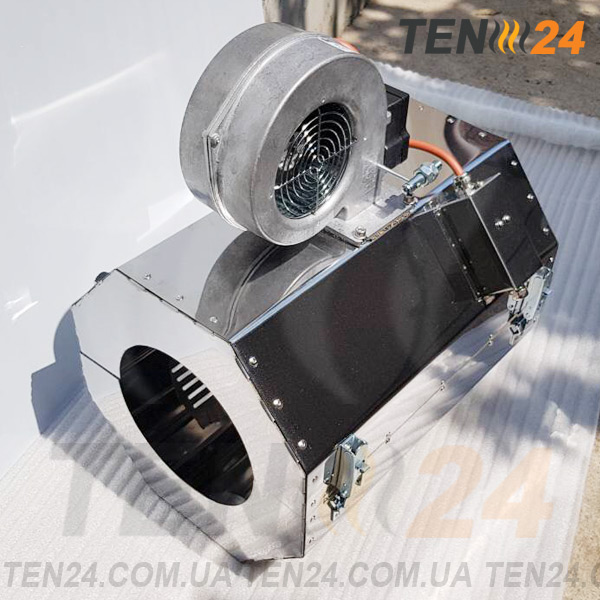

Кільцевій нагрівач з охолодженням
Кільцевій нагрівач з охолодженням
ТЕН хомутовий з охолодженням
ТЕН хомутовий з охолодженням

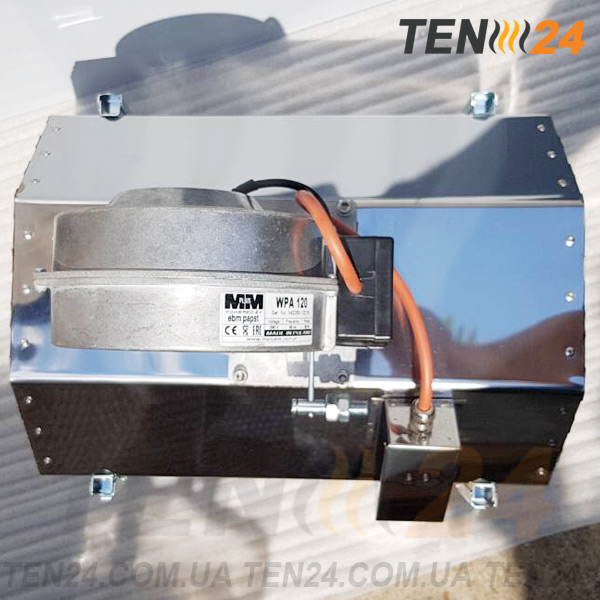

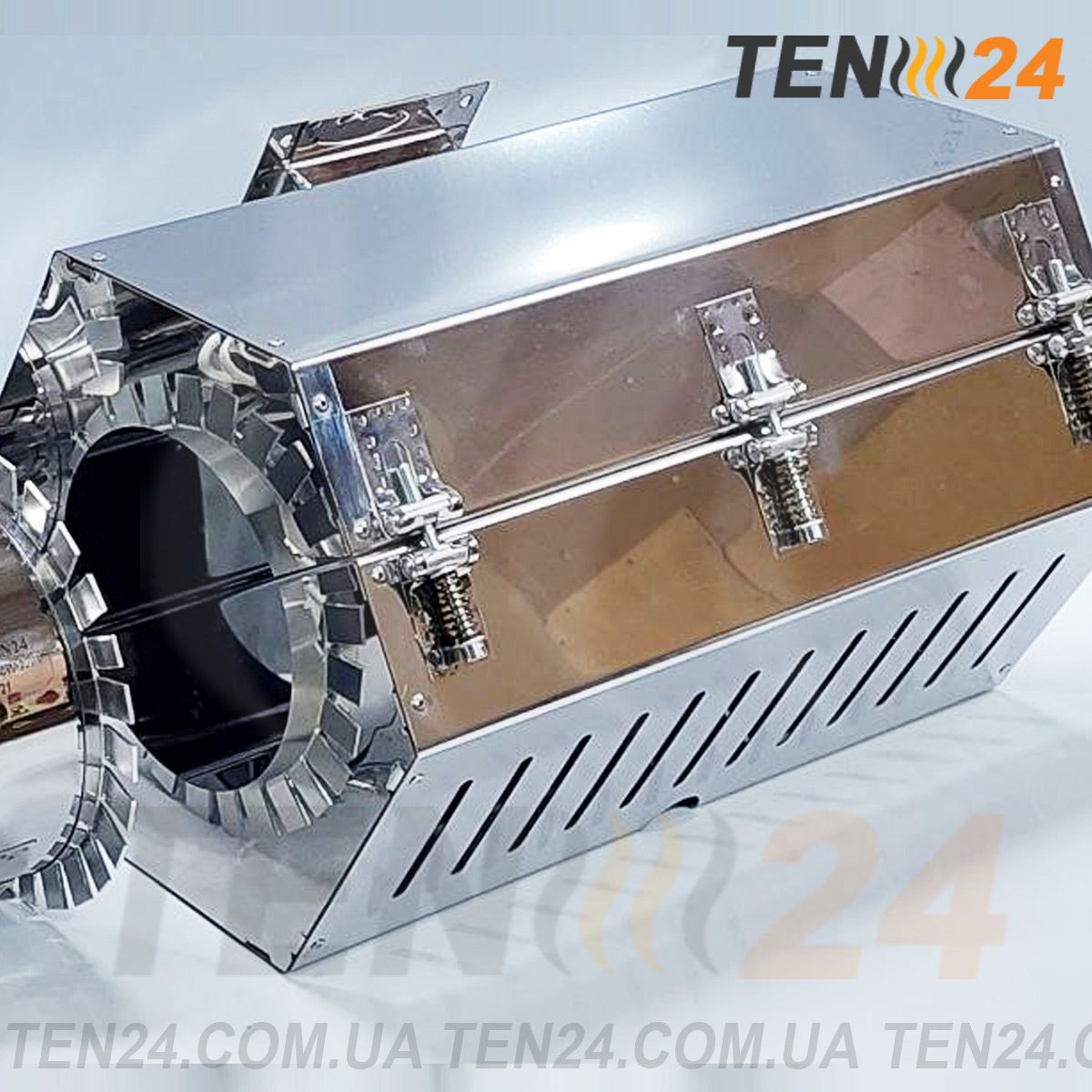

Корпус охолодження для хомутових нагрівачів
Корпус охолодження для хомутових нагрівачів
Кільцевій нагрівач з охолодженням
Кільцевій нагрівач з охолодженням

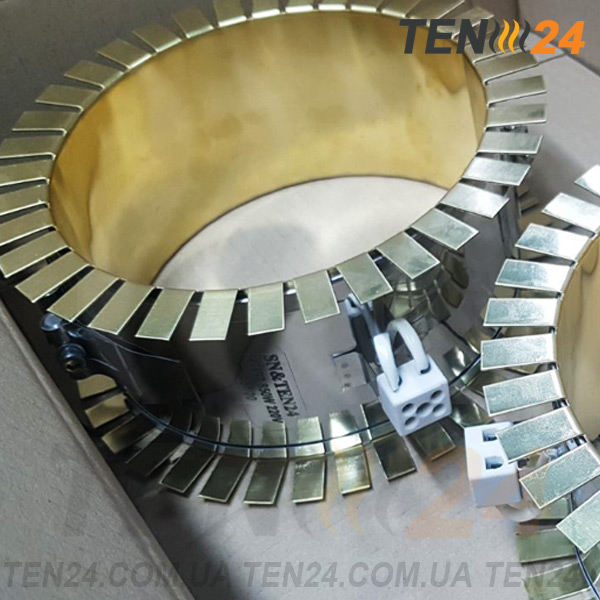

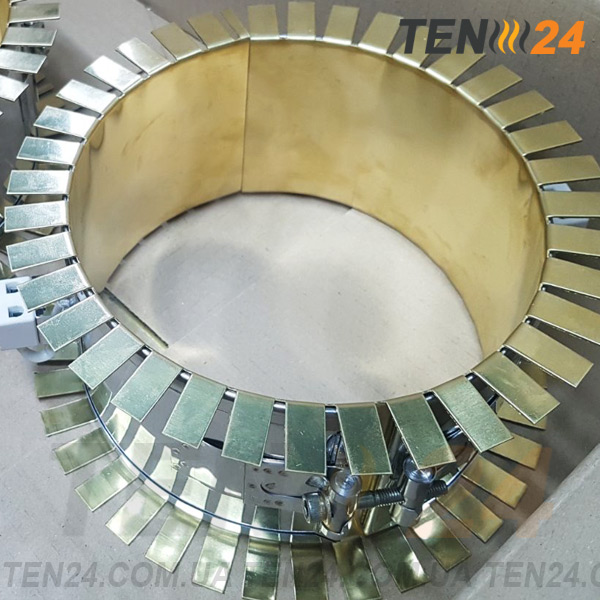

Кільцевій нагрівач з латунними елементами охолодження
Кільцевій нагрівач з латунними елементами охолодження

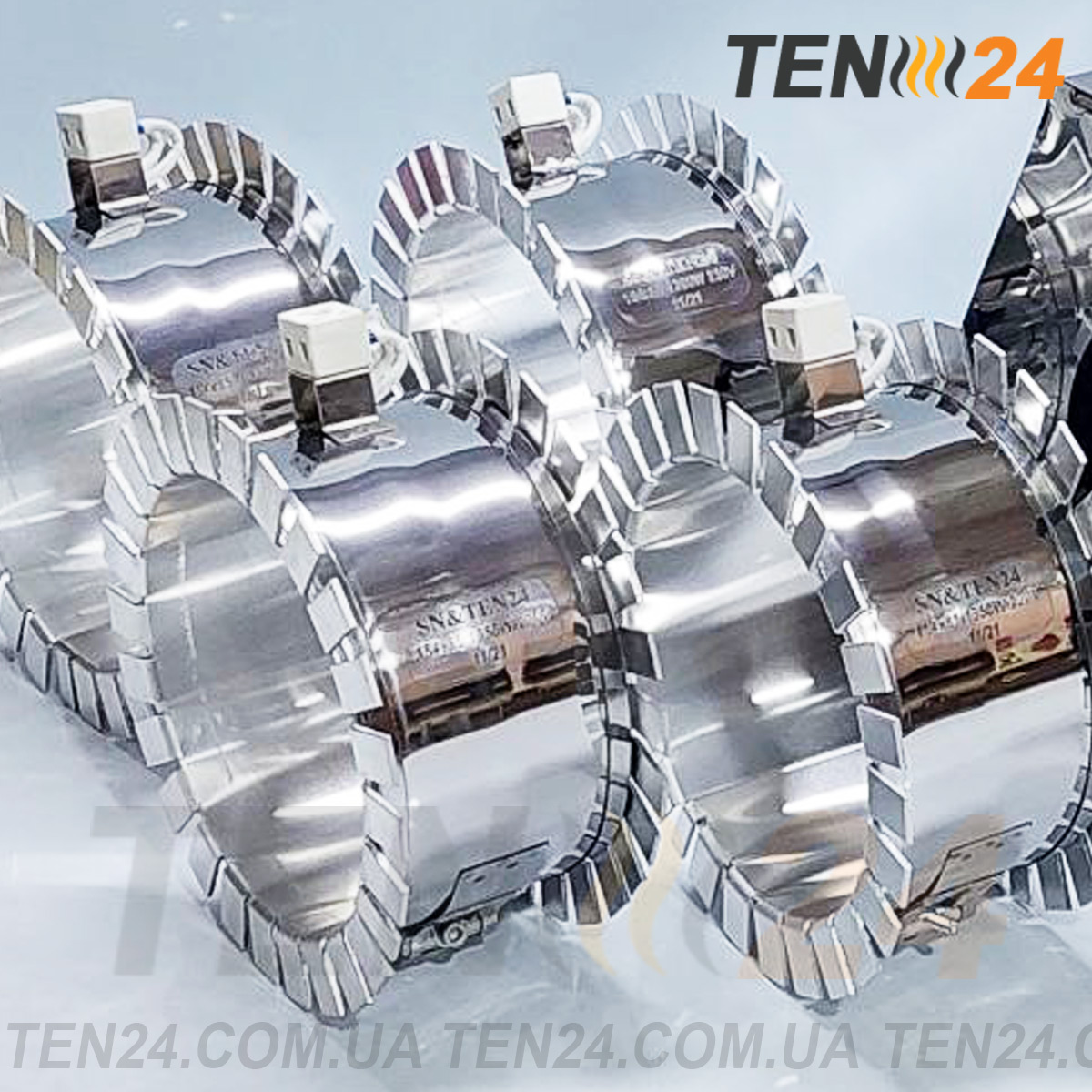

Кільцевий нагрівач з повітряним охолодженням від ТЕН 24 фото

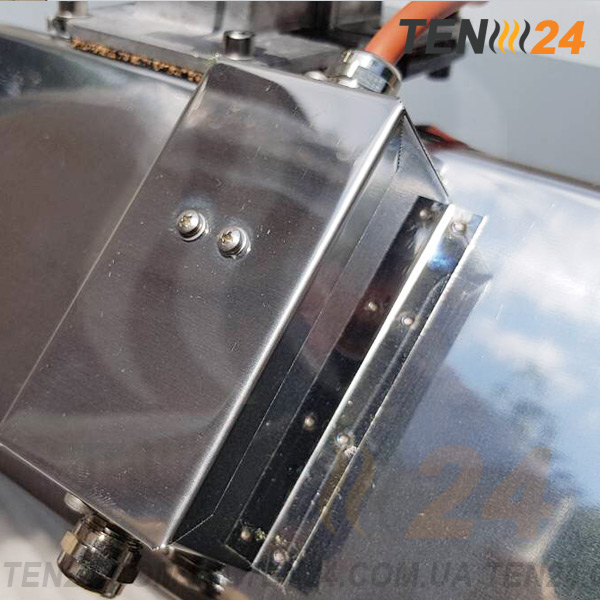

Підключення нагрівача кільцевого в охолоджувальному корпусі
Вентилятор на хомутовому нагрівачі з охолодженням

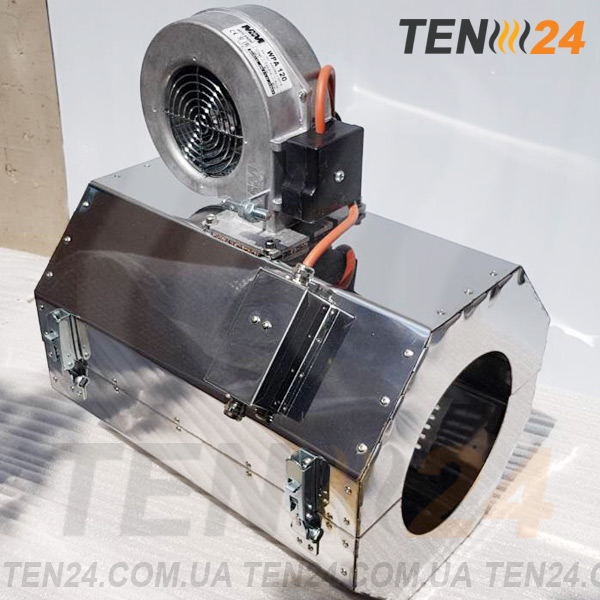

Кільцевій нагрівач з охолодженням

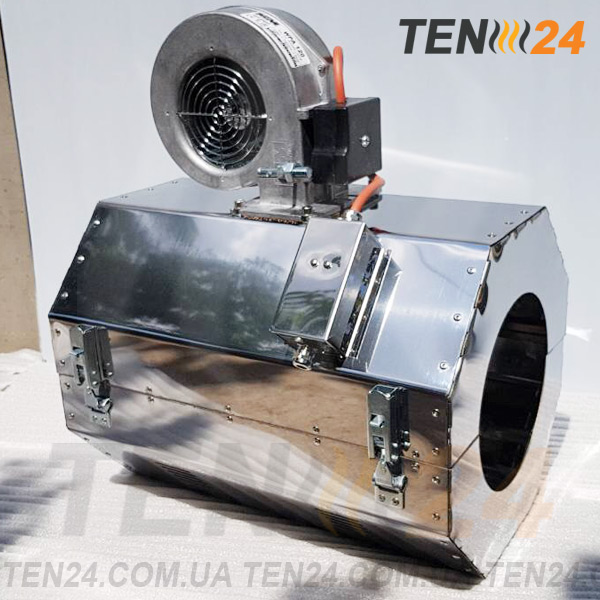

ТЕН хомутовий з охолодженням
Корпус охолодження для хомутових нагрівачів

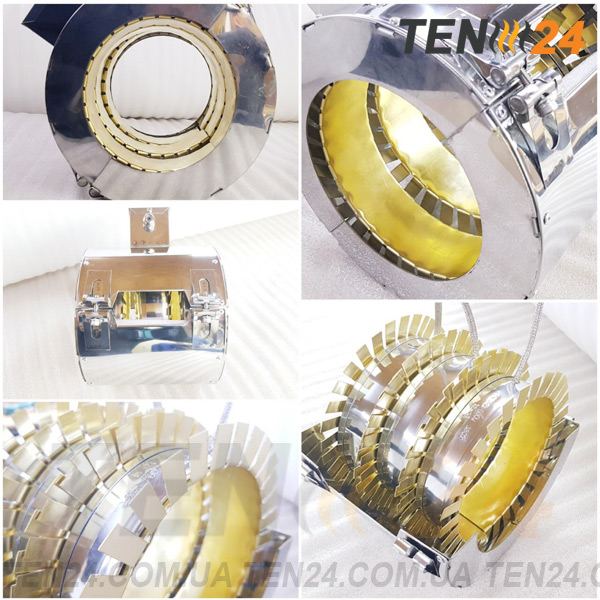

Кільцевій нагрівач з охолодженням

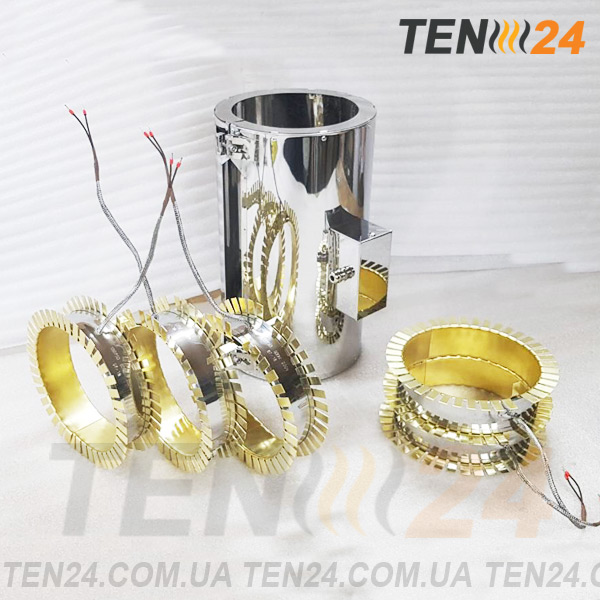

Кільцевій нагрівач з латунними елементами охолодження

Хомутовий нагрівач з охолоджуючим корпусом з повітряної вентиляцією застосовується для точного контролю температури нагрівального елементу в виробничих процесах, що вимагають швидкого нагрівання та охолодження. В основному застосовуються на екструзійному обладнанні.

Ізоляція: міканіт, кераміка

Температура нагріву: 350-500 ° C

Для швидкого охолодження кільцевих нагрівачів для екструдерів використовується тип нагрівальних елементів з охолоджуючим корпусом. Така система охолодження використовується не тільки для повного охолодження елемента, але і для недопускання перегріву системи після відключення нагрівального елементу і рівномірного розподілу температури. Використовуючи кільцеві нагрівачі для екструдерів з вентиляцією, ви отримуєте гарантовано точну і рівномірну температуру нагрівання обладнання.

Конструкція системи охолодження кільцевих нагрівачів

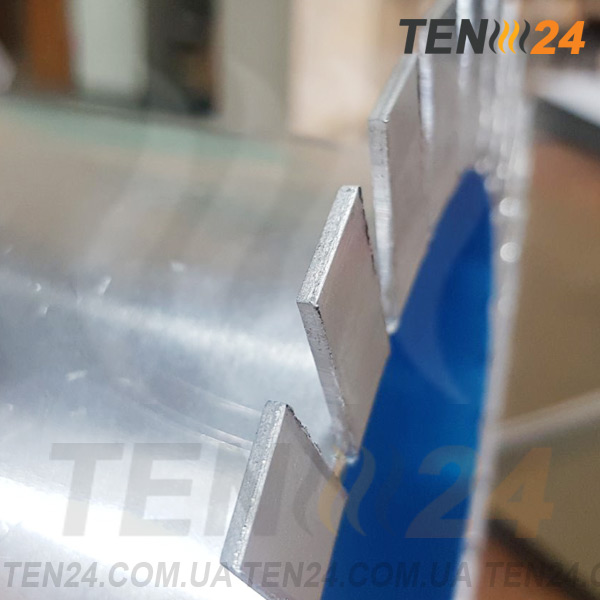

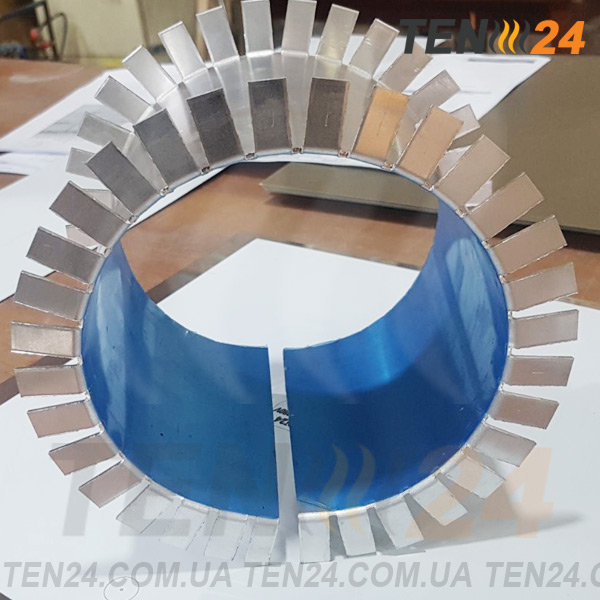

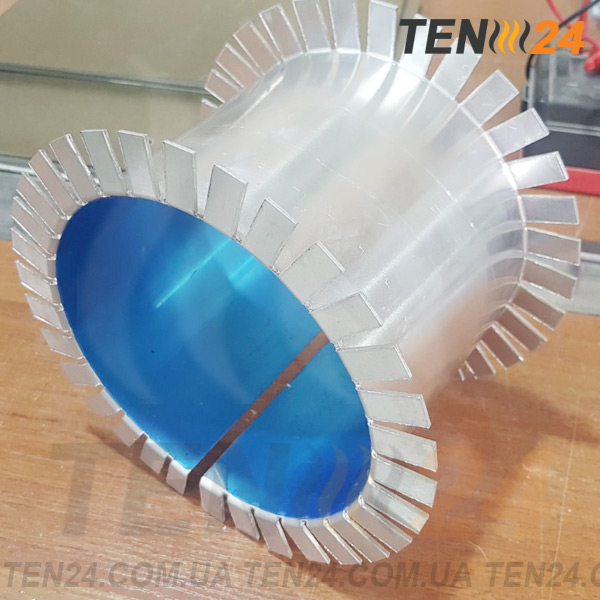

Система охолодження для кільцевих нагрівачів складається з зовнішньої оболонки з нержавіючої сталі, охолоджувальних елементів з листового металу, що працюють за типом радіатора і вентилятора, що створює примусовий обдув і швидке охолодження нагрівального елементу.

Самі хомутові нагрівачі можуть бути як керамічними кільцевими нагрівачами, так і міканітовимі кільцевими тенами, в залежності від необхідного температурного режиму, конструкція охолоджуючого корпусу від цього не зміниться. Для нагрівачів з керамічної ізоляцією максимальна температура роботи становить 500 ° C, а для тенів з ізоляцією з слюдопласту - 350 ° C.

Купити кільцеві нагрівачі з повітряним охолодженням від виробника ТЕН 24 ви можете на нашому сайті через онлайн бланк замовлення або просто за телефонами. Охолоджуючі нагрівачі виготовляються під замовлення з індивідуальними характеристиками. Термін виготовлення таких нагрівачів на нашому підприємстві становить від 2-х днів.

Також ви можете замовити у нас виготовлення тільки системи охолодження на ваш нагрівач. Для замовлення дзвоніть нам за телефонами +38 093 019-60-61, +38 050 995-25-81 або оформляйте замовлення на сайті. Завжди готові вам допомогти!

Технічні параметри кільцевих нагрівачів з охолодженням:

Міканітовий кільцевий нагрівач з повітряним охолодженням

Мінімальний діаметр (внутрішній), мм

25

Максимальний діаметр (внутрішній), мм

380

Товщина стінки нагрівача, мм

3-4

Мінімальна ширина, мм

20

Максимальна ширина, мм

300

Потужність (max), Вт/cм2

4

Температура нагрівання, °С

350

Напруга

12, 24, 48, 110, 220/230, 400

Керамічний кільцевий нагрівач з охолодженням

Мінімальний діаметр (внутрішній), мм

60

Максимальний діаметр (внутрішній), мм

1000

Товщина стінки нагрівача, мм

12

Мінімальна ширина, мм

30

Максимальна ширина, мм

500

Потужність (max), Вт/cм2

9

Температура нагріву, °С

500

Напруга

12, 24, 48, 110, 220/230, 400
