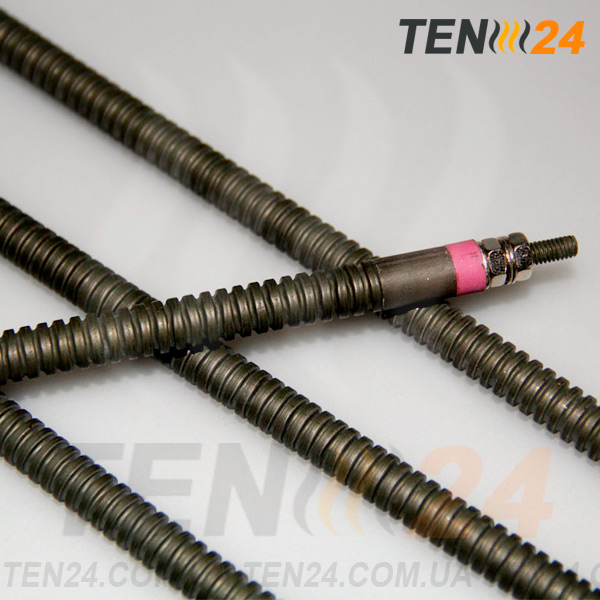

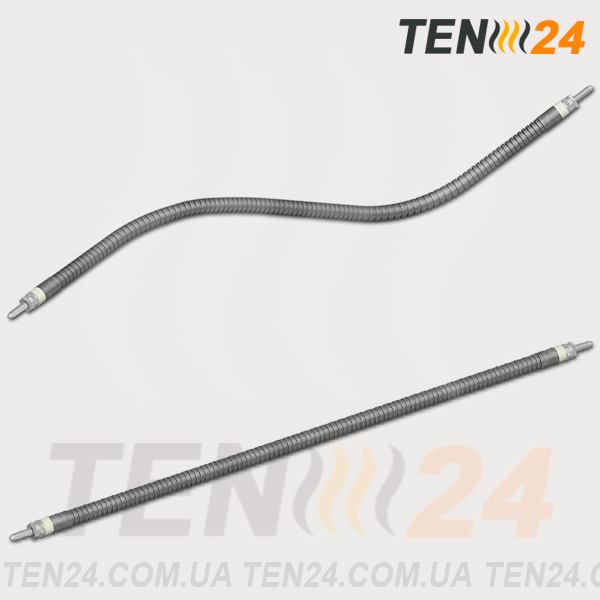

Гнучкі трубчасті нагрівачі (гнучкі ТЕНи) від ТЕН 24 фото
Гнучкі трубчасті нагрівачі (гнучкі ТЕНи) від ТЕН 24 фото
Гнучкі трубчасті нагрівачі (гнучкі ТЕНи) від ТЕН 24 фото
Гнучкі трубчасті нагрівачі (гнучкі ТЕНи) від ТЕН 24 фото
Гнучкі трубчасті нагрівачі (гнучкі ТЕНи) від ТЕН 24 фото
Гнучкі трубчасті нагрівачі (гнучкі ТЕНи) від ТЕН 24 фото
Гнучкі трубчасті нагрівачі (гнучкі ТЕНи) від ТЕН 24 фото
Гнучкі трубчасті нагрівачі (гнучкі ТЕНи) від ТЕН 24 фото

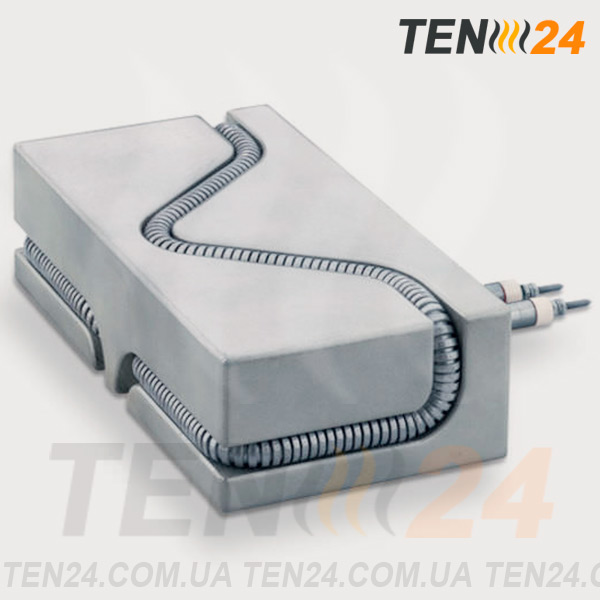

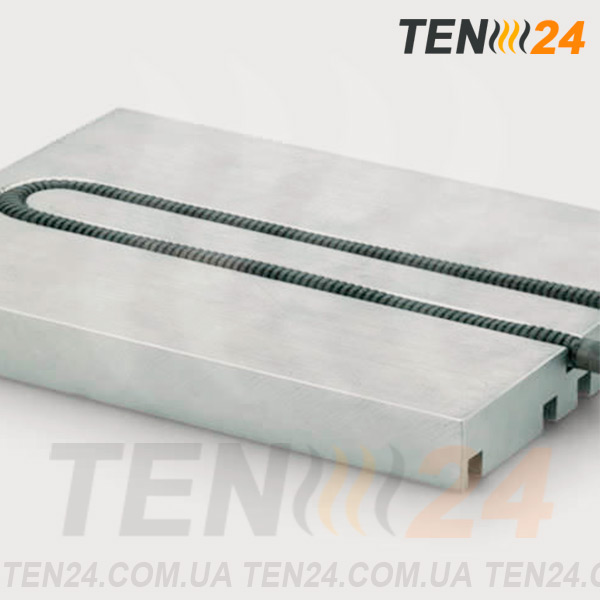

Трубчастий нагрівач гнучкий в прес-формі
Трубчастий нагрівач гнучкий в прес-формі
Трубчастий нагрівач гнучкий в прес-формі
Трубчастий нагрівач гнучкий в прес-формі

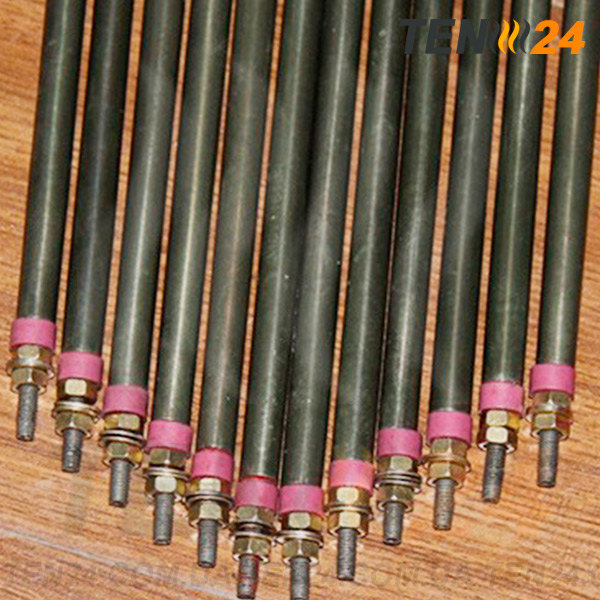

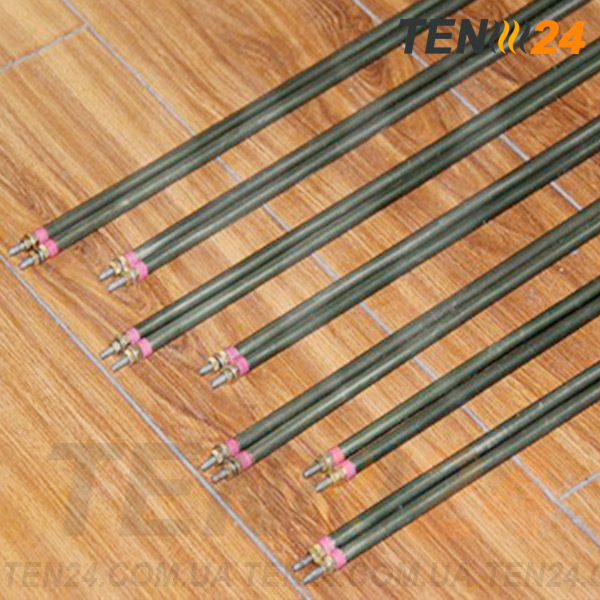

Гнучкі Тени від виробника ТЕН 24
Гнучкі Тени від виробника ТЕН 24
Гнучкі Тени від виробника ТЕН 24
Гнучкі Тени від виробника ТЕН 24
Гнучкі трубчасті нагрівачі (гнучкі ТЕНи) від ТЕН 24 фото
Гнучкі трубчасті нагрівачі (гнучкі ТЕНи) від ТЕН 24 фото
Гнучкі трубчасті нагрівачі (гнучкі ТЕНи) від ТЕН 24 фото
Гнучкі трубчасті нагрівачі (гнучкі ТЕНи) від ТЕН 24 фото
Трубчастий нагрівач гнучкий в прес-формі
Трубчастий нагрівач гнучкий в прес-формі
Гнучкі Тени від виробника ТЕН 24
Гнучкі Тени від виробника ТЕН 24

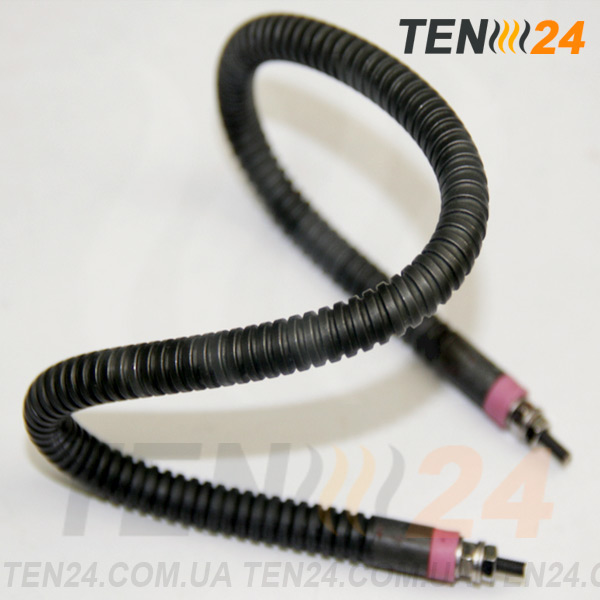

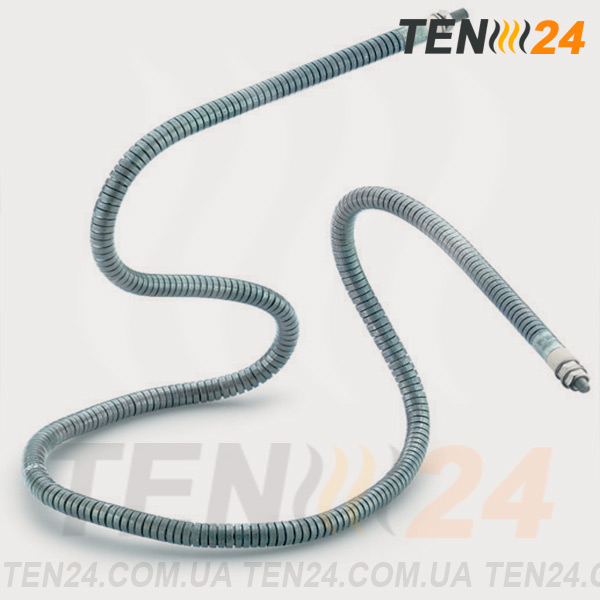

Трубчасті гнучкі ТЕНи розроблені спеціально для установки в металеві тривимірні прес-форми. Вони можуть згинатися в будь-якому напрямку і, встановлені в спеціальні канавки на прес-формі, забезпечують рівномірність нагрівання. Встановити гнучкий ТЕН в прес-форму ви зможете навіть самостійно, нагрівач легко можна зігнути навіть руками.

Тип перетину: круглий, квадратний

Температура нагріву: до 500 ° С

Гнучкий нагрівач застосовується для нагріву прес-форм, контурів і колекторів в горячеканальних системах. У компанії ТЕН 24 можна купити гнучкі Тени з круглою або квадратною формою поперечного перерізу.

Тип перетину вибирається відповідно до форми заглиблень під нього в прес-формі. Зовнішня оплетка нагрівача при установці також трохи деформується, приймаючи форму поглиблення і забезпечуючи більш щільний контакт з прес-формою. Таким чином форма прогрівається рівномірно навіть в умовах великих механічних навантажень.

Гнучкі нагрівачі трубчастого типу дозволяють нагрівати прес-форми до температури 500 ° С, що істотно більше температури нагріву патронних ТЕНів і спіральних нагрівачів, також часто застосовуються для нагріву в ливарних і прес-формах. Також і рівномірність нагріву при використанні гнучких ТЕНів досягається набагато простіше.

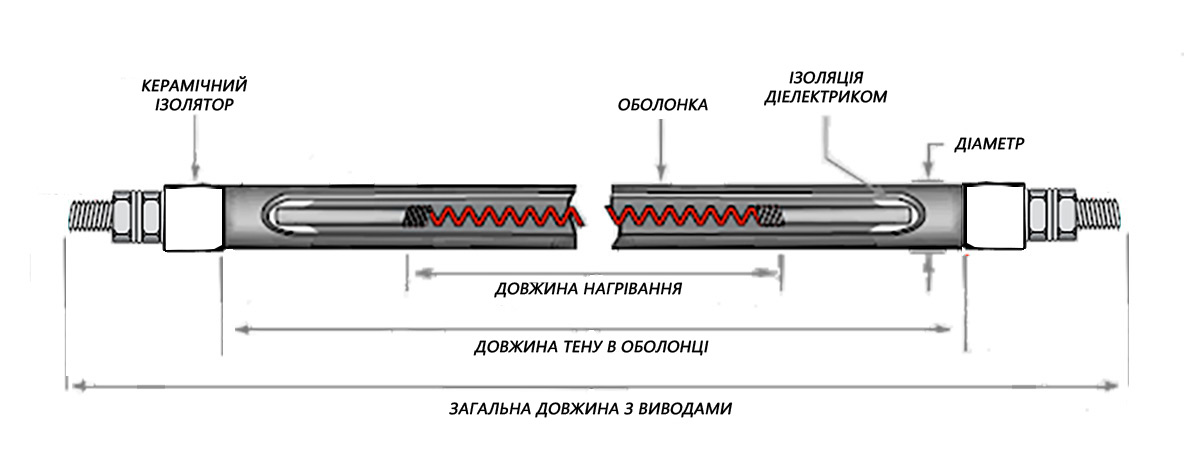

Конструкція гнучкого трубчастого нагрівача

Конструкція гнучкого трубчастого нагрівача

Усередині оболонки гнучкого Тена знаходиться спіраль з дроту високого опору. Між оболонкою і гріє спіраллю знаходиться шар діелектрика - оксиду магнію. На кінцях гнучкого нагрівача знаходяться керамічні ізоляційні блоки і один з декількох типів виводів.

Матеріал оболонки гнучкого Тена дозволяє застосовувати його відразу ж, без попередньої підготовки. Заливка і термоізоляція при монтажі в форму також не потрібна.

Де можна купити гнучкі Тени для прес-форм?

Компанія ТЕН 24 займається виготовленням гнучких ТЕНів під замовлення з діаметром 6,5 і 8,5 мм або довжиною грані 6, 7 і 8 мм при квадратному перерізі. Перелік нагрівачів зі стандартними характеристиками, які можна купити у нас зі складу, розміщений на вкладці технічні характеристики.

Для замовлення або отримання консультації звертайтеся до нас по телефону або через контактні форми на сайті. Доставку нагрівачів ми здійснюємо по всіх регіонах України.

Технические параметры

  • Довжина: 300 - 1350 мм
  • Тип перетинів ТЕНа: коло, квадрат
  • Питома потужність: 4 Вт / см2
  • Робоча температура: 500 ° С
  • Потужність нагрівача: 450 - 3300 В
  • Напруга: 12 - 400 В
Довжина, мм Типи перетинів
Ø6,5 Ø8,5 6,0 х 6,0 7,0 х 7,0 8,0 х 8,0
Потужність, Вт
300 450 450 650 650 750
350 550 450 750 750 900
400 650 500 900 900 1050
450 750 600 1050 1050 1200
500 800 700 1100 1100 1400
550 900 750 1250 1200 1550
600 1000 850 1400 1300 1700
650 1100 950 1550 1400 1850
700 1200 1000 1700 1500 2000
750 1300 1100 1850 1700 2150
800 1350 1200 2000 1800 2300
850 1450 1250 2150 1900 2450
900 1550 1350 2300 2000 2600
950 1650 1450 2450 2100 2750
1000 1750 1500 2600 2200 2900
1050 1850 1600 2650 2300 3050
1100 1950 1650 2700 2400 3200
1150 2050 1750 2750 2500 3300
1200 2100 1800 2800 2700 3300
1250 2200 1900 2850 2800 3300
1300 2300 2000 2900 2900 3300
1350 2400 2050 2950 2950 3300

Креслення

Установка гибкого ТЭНа

Установка гибкого ТЭНа


Гибкие ТЭНы легко сгибаются, что позволяет их установить на пресс форму даже без использования специальных инструментов. В идеале, конечно же, у вас должны быть такие инструменты, как молоток для запрессовки и изгиба, специальный инструмент запрессовки и пневмомолоток, однако можно использовать и их аналоги.

Главное, что вам следует помнить при установке трубчатых гибких нагревателей, - их нельзя сгибать после нагрева. То есть все монтажные работы нужно производить до того, как нагревательный элемент будет впервые включен в сеть, изменение формы ТЭНа после нагревания приведет к его поломке.
