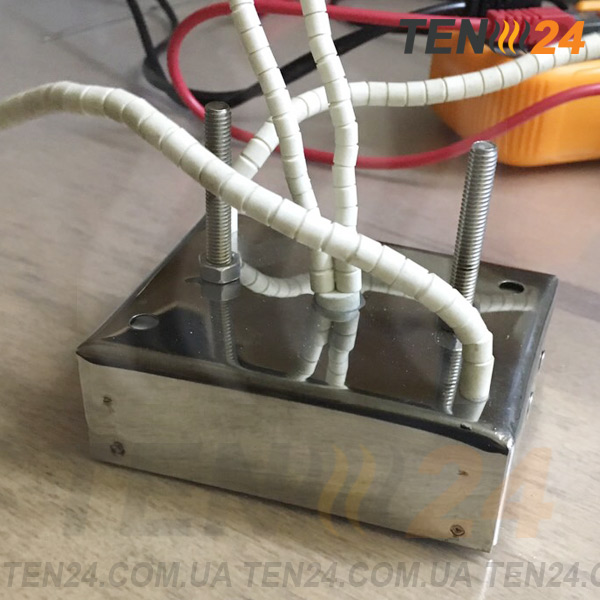

Підключення кварцових панелей QP
Підключення кварцових панелей QP

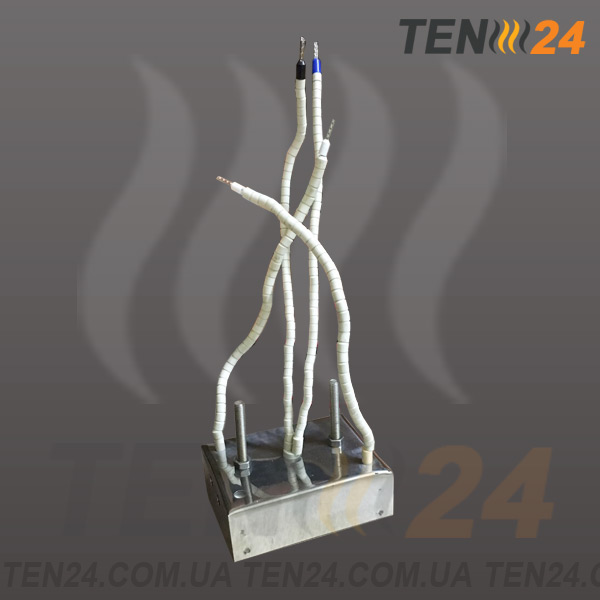

Виводи ІЧ випромінювачів кварцових з термопарним виведенням
Виводи ІЧ випромінювачів кварцових з термопарним виведенням
Кварцовий іч випромінювач QP1 / 4 62 х 62 мм з термопарою
Кварцовий іч випромінювач QP1 / 4 62 х 62 мм з термопарою

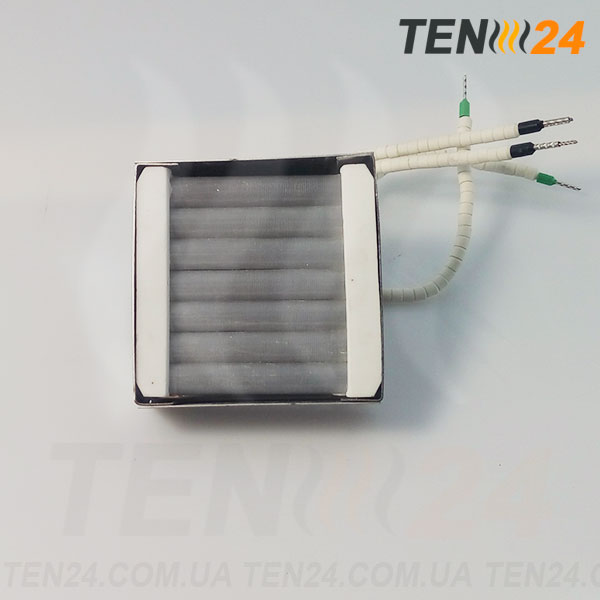

Кварцовий іч випромінювач 62 х 62 мм Qp1/4
Кварцовий іч випромінювач 62 х 62 мм Qp1/4

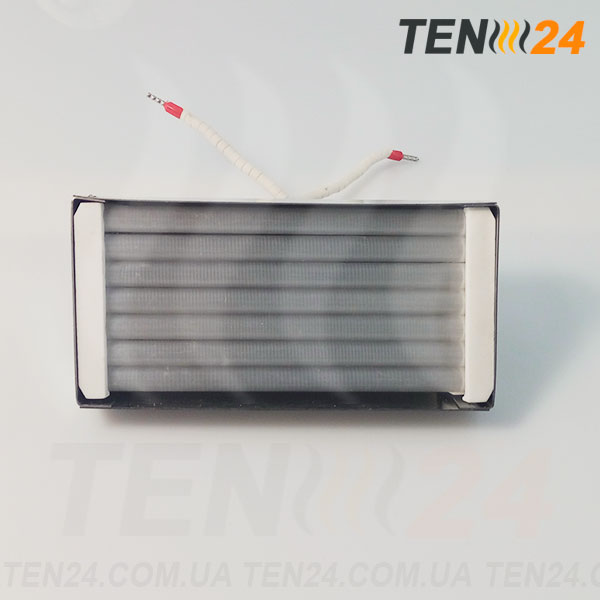

Кварцовий іч випромінювач 125 х 125 мм QP 1/2
Кварцовий іч випромінювач 125 х 125 мм QP 1/2
Кварцовий іч випромінювач 248х62
Кварцовий іч випромінювач 248х62

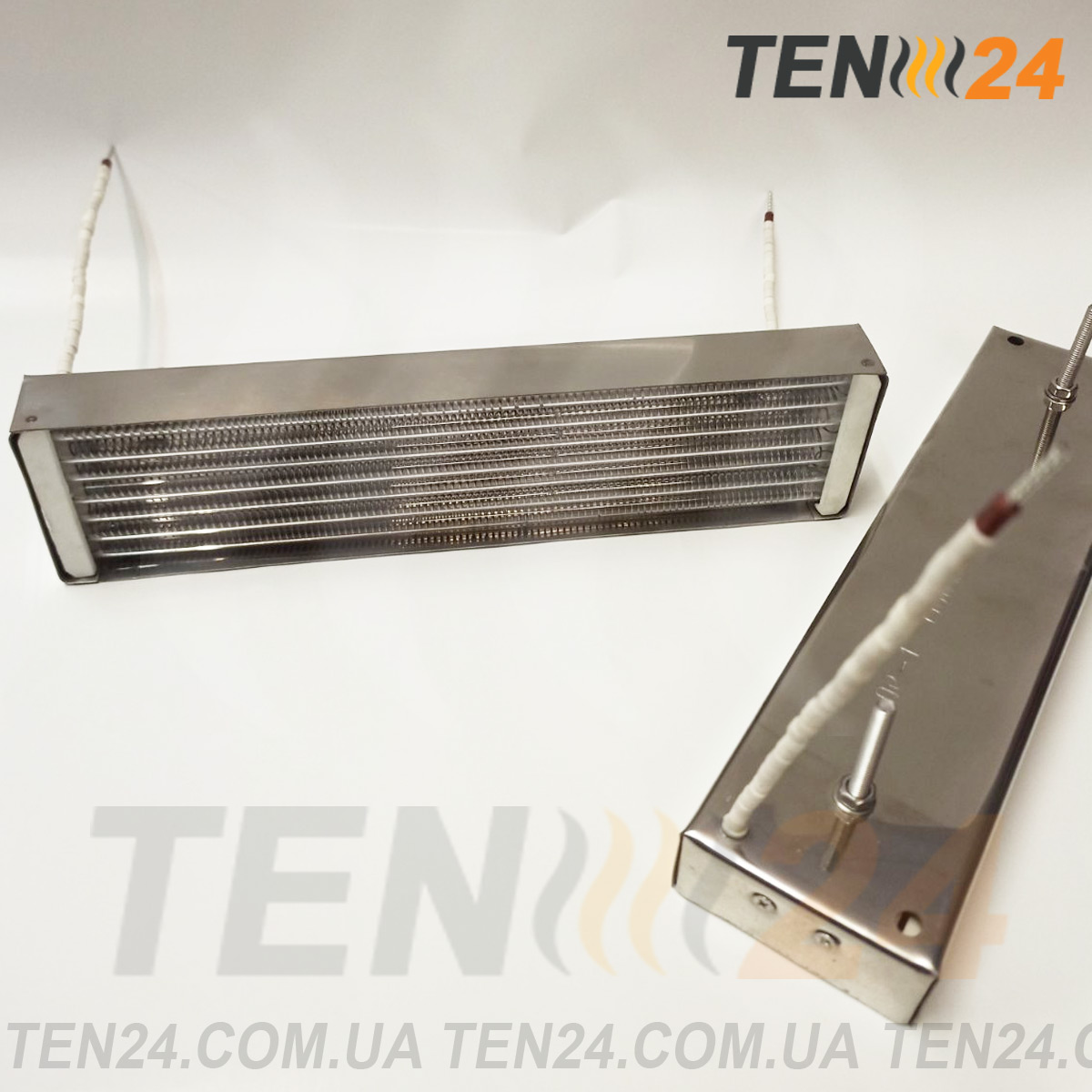

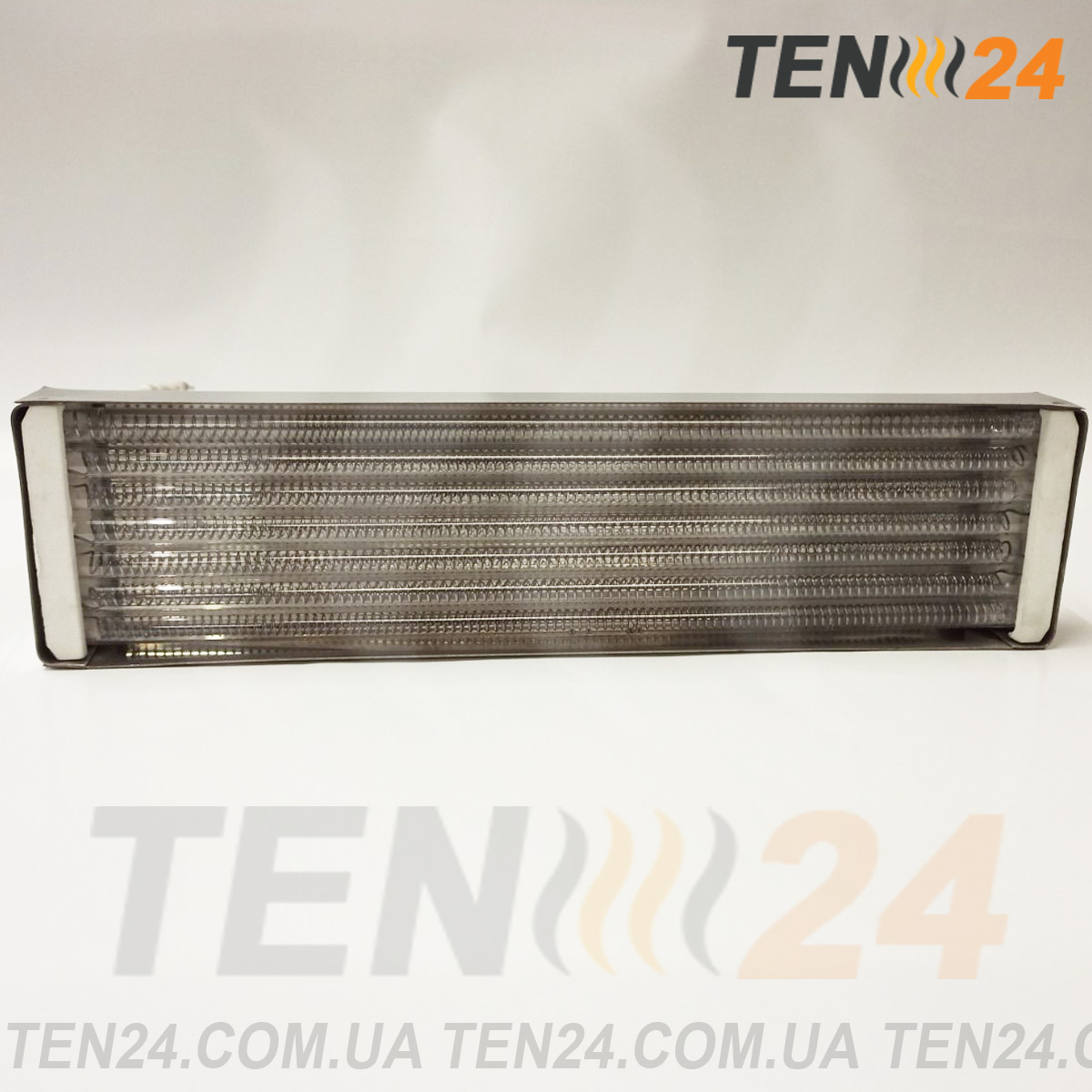

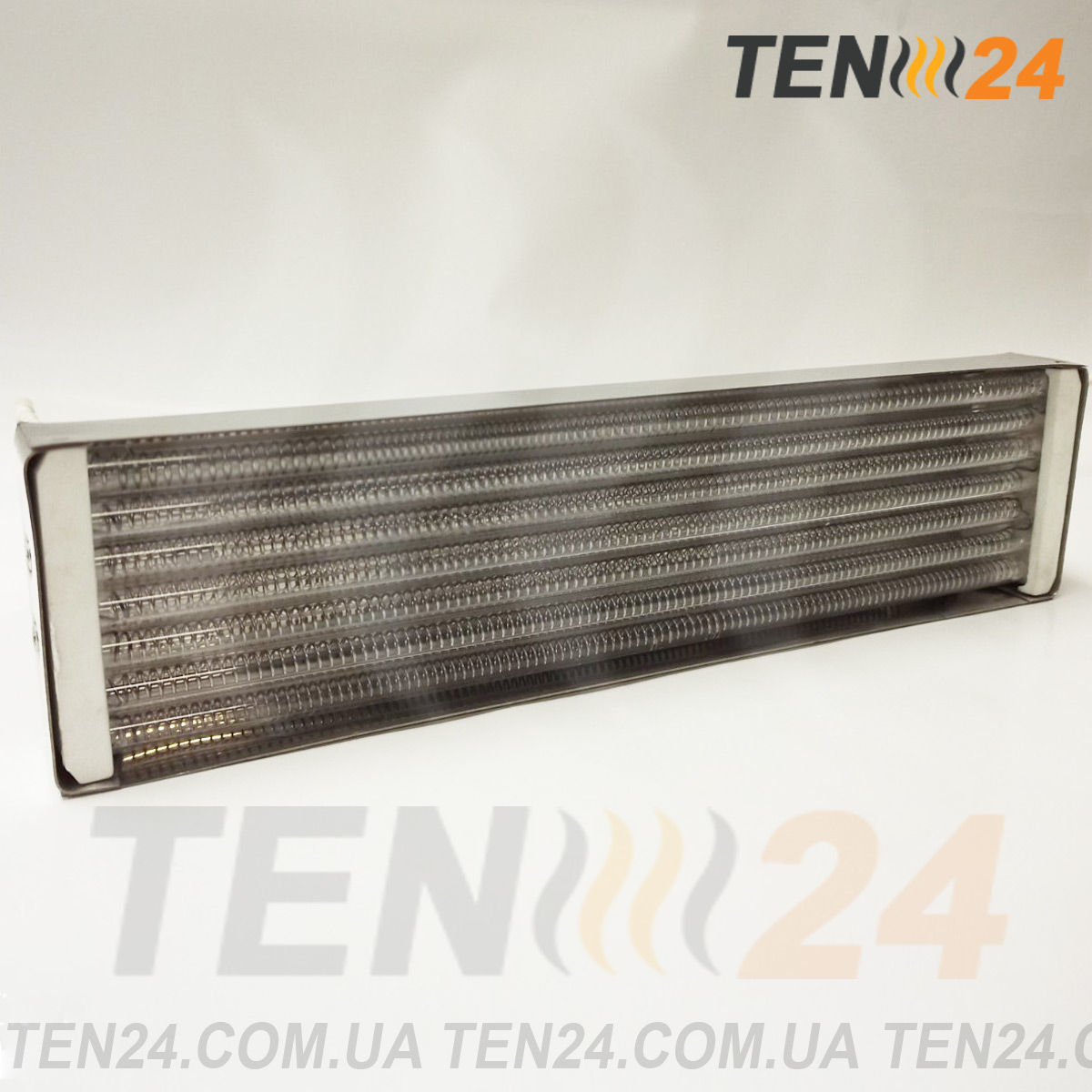

Кварцовий іч випромінювач 248х62 QP1
Кварцовий іч випромінювач 248х62 QP1
Кварцові інфрачервоні нагрівачі QP від ТЕН 24 фото
Кварцові інфрачервоні нагрівачі QP від ТЕН 24 фото
Кварцові інфрачервоні нагрівачі QP від ТЕН 24 фото
Кварцові інфрачервоні нагрівачі QP від ТЕН 24 фото
Кварцові інфрачервоні нагрівачі QP від ТЕН 24 фото
Інфрачервоний випромінювач кварцовий QP 1/3 від виробника ТЕН 24
Підключення кварцових панелей QP
Виводи ІЧ випромінювачів кварцових з термопарним виведенням
Кварцовий іч випромінювач QP1 / 4 62 х 62 мм з термопарою
Кварцовий іч випромінювач 62 х 62 мм Qp1/4
Кварцовий іч випромінювач 125 х 125 мм QP 1/2
Кварцовий іч випромінювач 248х62
Кварцовий іч випромінювач 248х62 QP1
Кварцові інфрачервоні нагрівачі QP від ТЕН 24 фото
Кварцові інфрачервоні нагрівачі QP від ТЕН 24 фото

Нагрівачі кварцові інфрачервоного випромінювання використовуються в промисловості для обладнання, в якому потрібна часта циклічність нагрівання. Завдяки своїй здатності швидко нагріватися і охолоджуватися, кварцові панелі ідеально підходять для таких промислових машин.

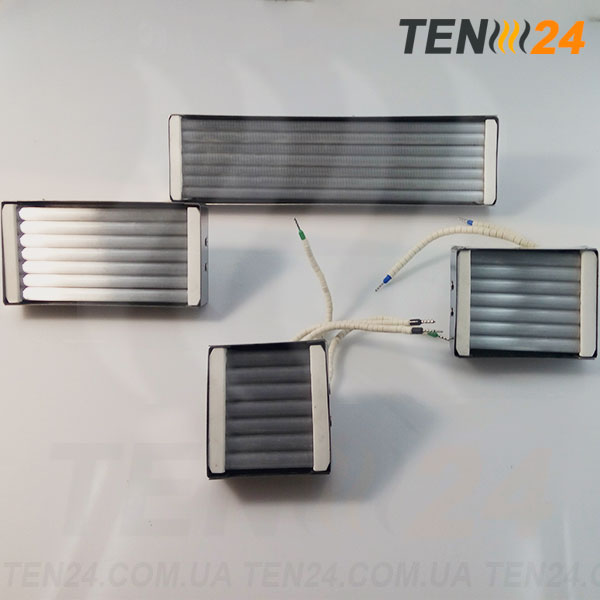

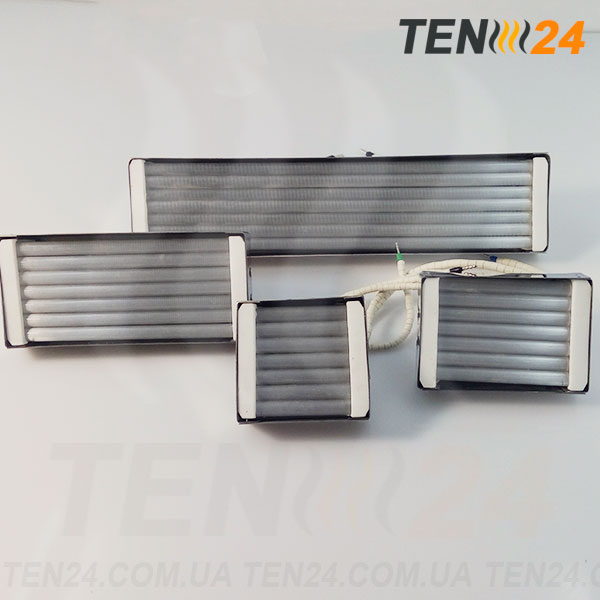

Стандартні типи нагрівачів кварцових

  • QP 1 - 248 х 62 мм
  • QP 2 - 125 х 125 мм
  • QP 1/2 - 125 х 62 мм
  • QP 1/4 - 62 х 62 мм
  • QP 1/3 - 80 х 62 мм
  • QP 2/5 - 90 х 62 мм

Інфрачервоні випромінювачі на основі кварцових трубок - це нагрівальні елементи встановлених розмірів, що випромінюють інфрачервоні хвилі від нагрітого кварцового скла і розміщеної всередині гріючої спіралі.

Застосування кварцових нагрівачів

Основною особливістю інфрачервоних нагрівачів кварцових є практично миттєвий нагрів до 30 секунд після включення. При виключенні нагрівач кварцовий остигає теж досить швидко. Таким чином при використанні таких нагрівачів дуже легко контролювати час впливу на матеріал.

Кварцові випромінювачі серії QP входять до складу інфрачервоного обладнання в якості нагрівальних елементів.

Кварцові нагрівачі застосовуються в таких виробничих процесах, де потрібно часто проводити відключення нагріву матеріалу, наприклад, при обробці пластику в термоформувальне обладнання, при термоусадці, камерах сушки з циклічним нагріванням, в різних переносних сушарках іч типу для сушіння автомобілів, паяльних іч станціях.

Конструкція нагрівача

У компанії ТЕН 24 кварцові випромінювачі виробляються строго визначених розмірів, але у нас ви також можете купити кварцову панель, виготовлену на замовлення за Вашим запитом.

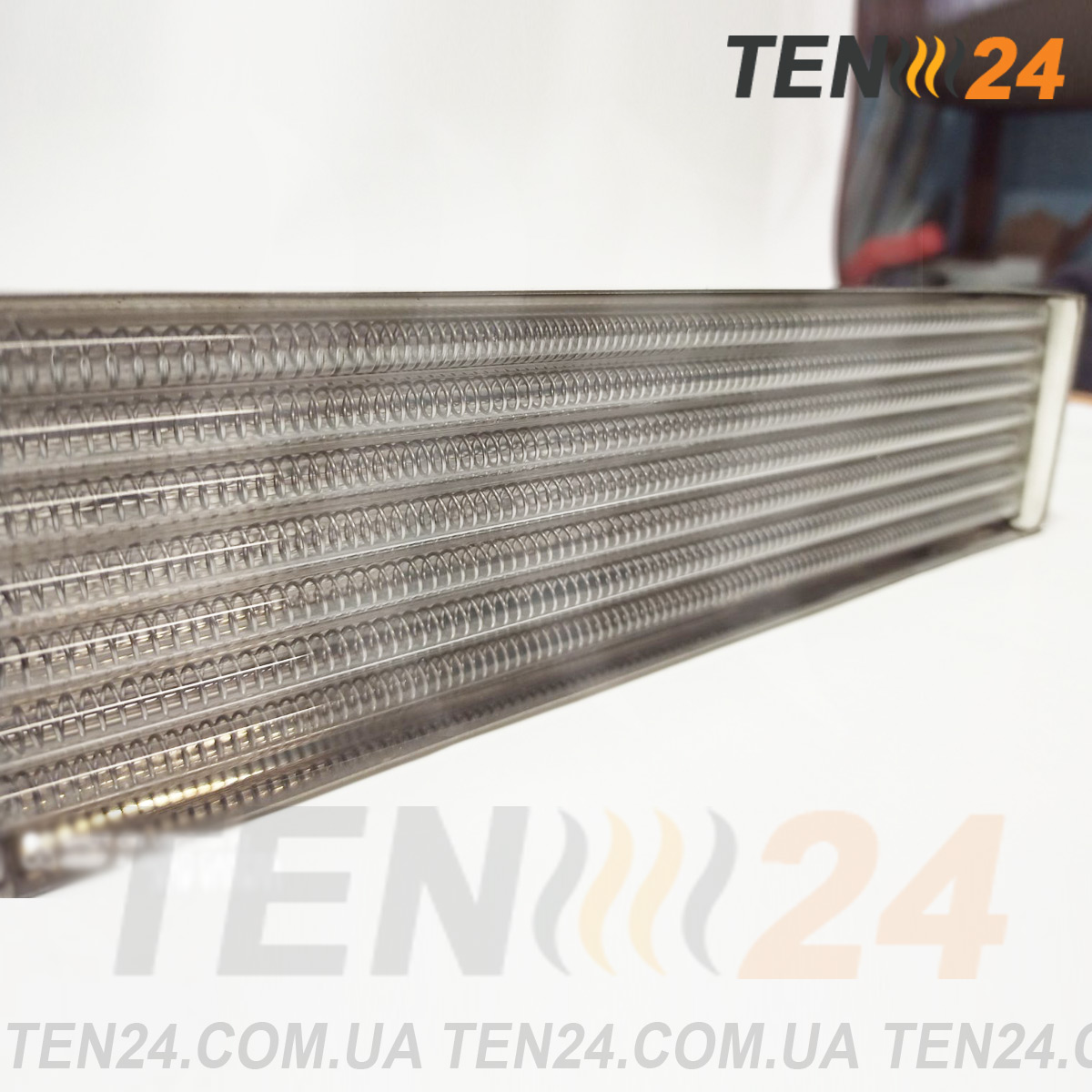

Випромінювачі кварцового типу містять трубки кварцового скла, в яких міститься спіраль з металевого дроту з великим опором. Кожна трубка має окремі виводи, які закріплюються на керамічному ізоляторі. Корпус виготовляється з листової сталі, що відбиває випромінювання з усіх боків, крім фронтальної, таким чином випромінюючі хвилі виходять строго спрямованими.

Можна купити кварцові нагрівачі з вбудованою термопарою типу К під замовлення через форму замовлення або просто по телефону. Висновки до електромережі розташовані біля задньої стінки нагрівача і виконані з термостійких проводів з покриттям з жароміцних керамічних намистин. Також ззаду розміщені кріпильні болти з різьбленням для установки нагрівача.

Технічні характеристики кварцових нагрівачів:

  • Розміри панелей: QP 1 - 248 х 62 мм, QP 2 - 125 х 125 мм; QP 1/2 - 125 х 62 мм; QP 1/4 - 62 х 62 мм;
  • Потужність нагрівачів: 50 - 1000 Вт
  • Підключення до електромережі: 150 мм проводом з керамічною ізоляцією
  • Напруга: 220 В

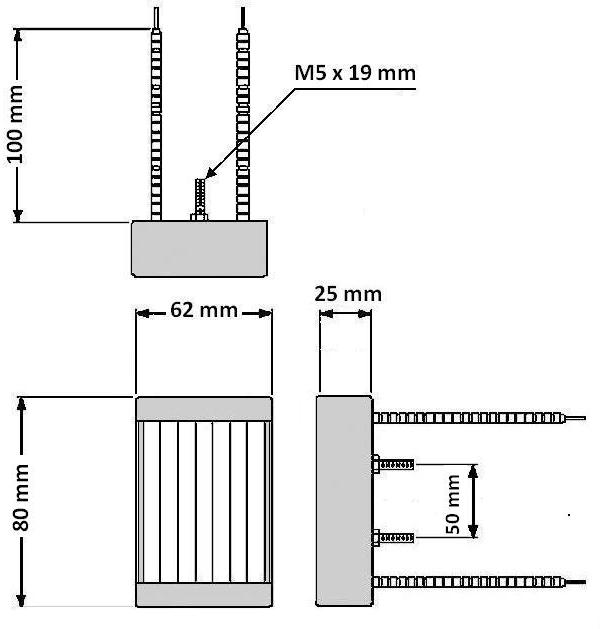

Креслення

Варіанти підключення нагрівачів
