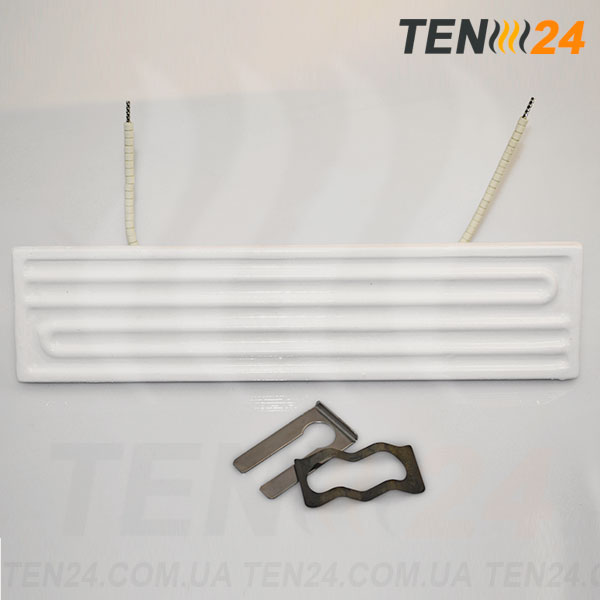

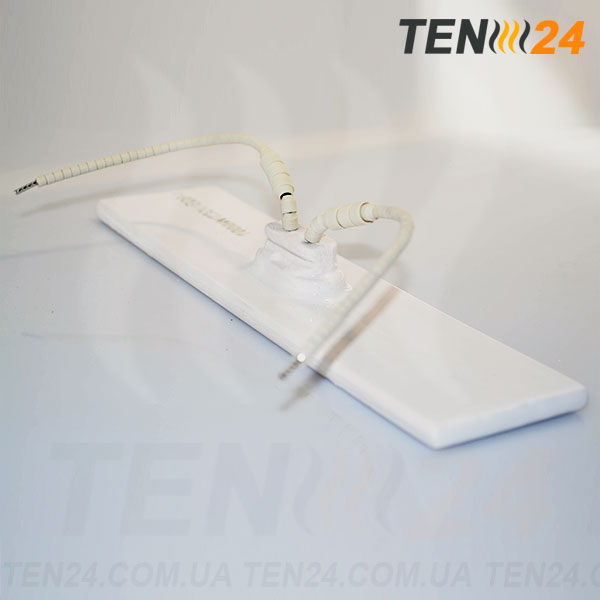

Випромінювач плоский керамічний 245х60 мм
Випромінювач плоский керамічний 245х60 мм
Випромінювач плоский керамічний 245х60 мм
Випромінювач плоский керамічний 245х60 мм
Випромінювач плоский керамічний 122х60 мм
Випромінювач плоский керамічний 122х60 мм

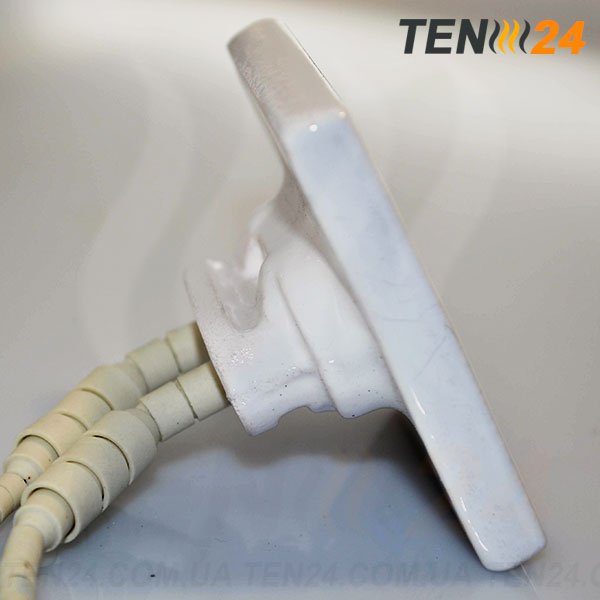

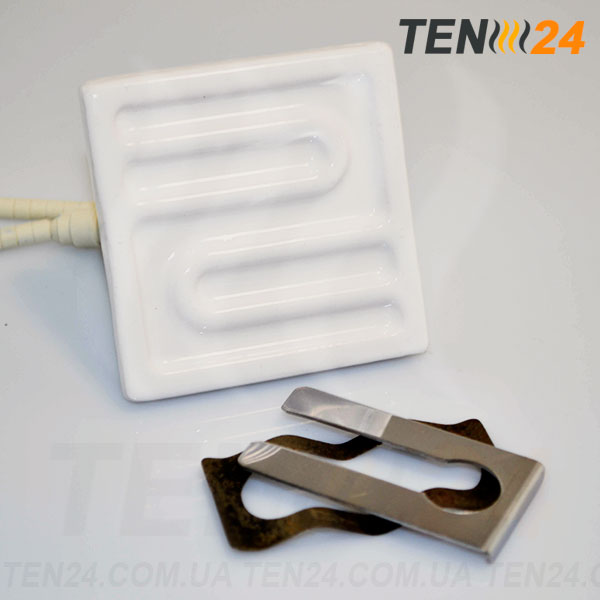

Випромінювач плоский керамічний 60х60 мм
Випромінювач плоский керамічний 60х60 мм
Випромінювач плоский керамічний 60х60 мм
Випромінювач плоский керамічний 60х60 мм
Випромінювач плоский керамічний 122х122 мм
Випромінювач плоский керамічний 122х122 мм
Випромінювач плоский керамічний у рефлекторі
Випромінювач плоский керамічний у рефлекторі

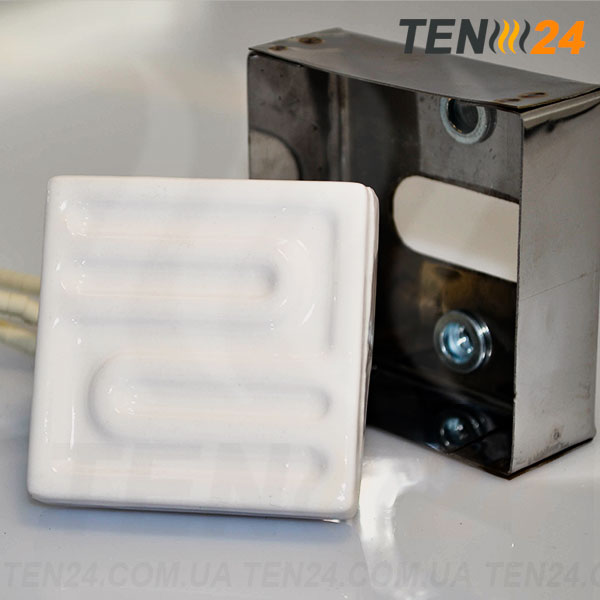

Випромінювач плоский керамічний 60х60 мм з віддзеркалювачем
Випромінювач плоский керамічний 60х60 мм з віддзеркалювачем
Випромінювач плоский керамічний  60х60 мм з віддзеркалювачем
Випромінювач плоский керамічний 60х60 мм з віддзеркалювачем

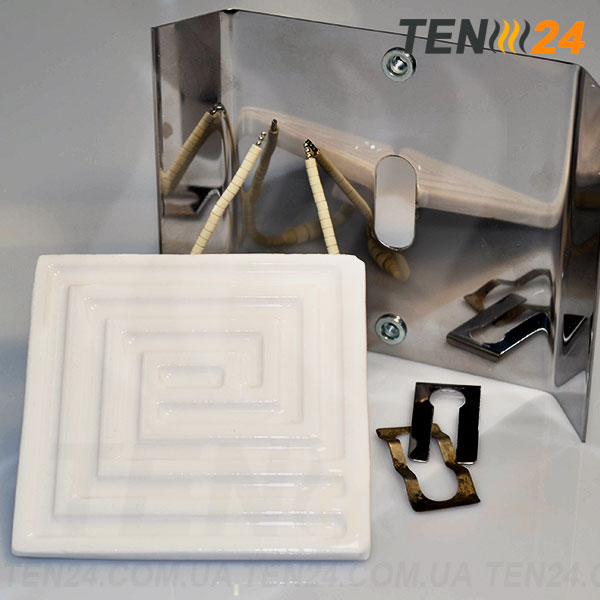

Випромінювач плоский керамічний 122х122 мм з віддзеркалювачем
Випромінювач плоский керамічний 122х122 мм з віддзеркалювачем
Інфрачервоні плоскі нагрівачі від ТЕН 24 фото
Випромінювач плоский керамічний 245х60 мм
Випромінювач плоский керамічний 245х60 мм
Випромінювач плоский керамічний 122х60 мм
Випромінювач плоский керамічний 60х60 мм
Випромінювач плоский керамічний 60х60 мм
Випромінювач плоский керамічний 122х122 мм

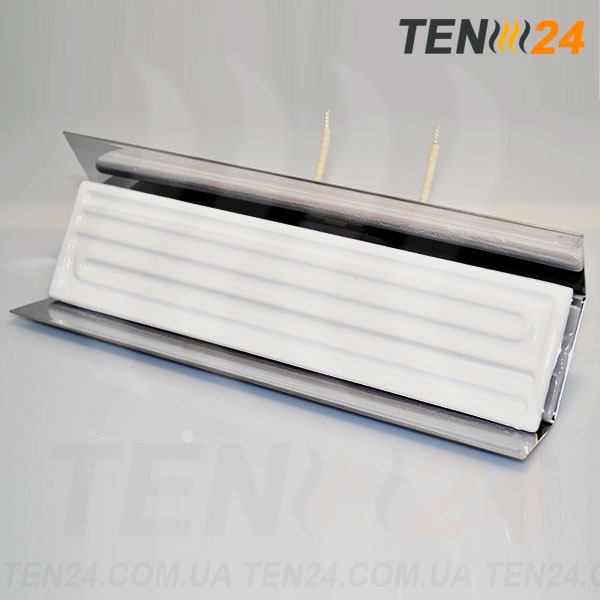

Випромінювач плоский керамічний у рефлекторі

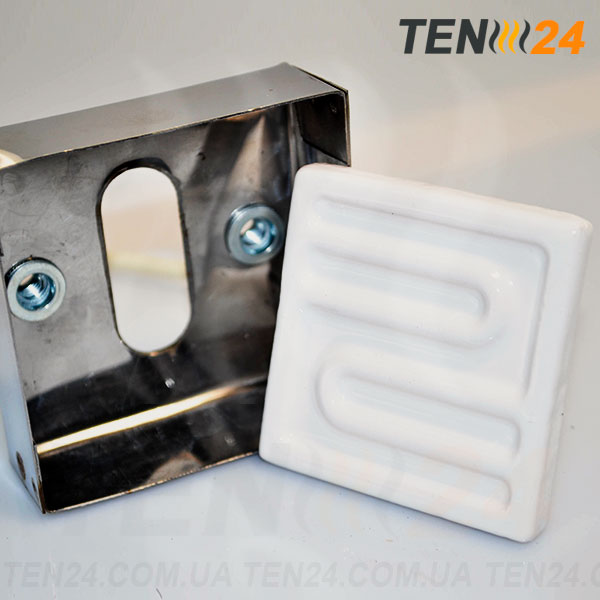

Випромінювач плоский керамічний 60х60 мм з віддзеркалювачем
Випромінювач плоский керамічний  60х60 мм з віддзеркалювачем
Випромінювач плоский керамічний 122х122 мм з віддзеркалювачем

Інфрачервоні керамічні нагрівачі плоскі - це випромінювачі з кераміки з плоскою формою випромінюючої поверхні. Така форма випромінювання дозволяє направити випромінюються інфрачервоні промені строго перпендикулярно до поверхні самого випромінювача, таким чином область нагріву поверхні строго обмежена.

Розміри випромінювачів плоского типу:

  • ІКНп-1 - 245 х 60 мм,
  • ІКНп-2 - 122 х 60 мм,
  • ІКНп-3 - 60 х 60 мм
  • ІКНп-4 - 122 х 122 мм.

Плоска форма інфрачервоного випромінювача створює зону рівномірного нагріву поверхні, розташованої навпроти керамічного випромінювача. Використання іч випромінювачів плоских разом зі спеціальним сталевим рефлектором ще більше збільшує його ефективність, так як інфрачервоні промені від задньої стінки також будуть віддзеркалюватися в сторону нагріву.

Усередині нагрівача з кераміки розміщена спіраль з резистивного проводу від провідного світового виробника RESCAL (Франція). Вогнетривкі властивості кераміки, використовуваної в нашій компанії для виготовлення керамічних випромінювачів, дозволяє їм досягати температури в 750 градусів за Цельсієм, при якій випромінюються інфрачервоні промені в середньохвильовому діапазоні, самому корисному для людини.

Випромінювачі з кераміки, покриті захисною глазур'ю, володіють стійкістю до дії вологості і випарів, хорошою міцністю і несприйнятливістю до впливу більшості хімічних реагентів.

Потужність випромінювача пропорційна інтенсивності випромінювання і оберненопропорційна довжині хвилі.

Область застосування іч випромінювачів керамічних з плоскою поверхнею - іч паяльні станції, машини для термо і ваккумфорування.

Розрахунок кількості і потужності керамічних випромінювачів допоможуть вам зробити наші фахівці за телефонами, вказаними на сайті компанії. Загальні рекомендації для рівномірного ефективного нагріву матеріалу - відстань до області нагріву не повинна перевищувати 5-7 см, а самі випромінювачі в панелі не повинні бути розташовані далі ніж на 1 см один від одного.

Технічні характеристики плоских нагрівачів:

Інфрачервоні випромінювачі керамічні плоскі 245х60

Довжина, мм

245

Ширина, мм

60

Напруга, В

220

Максимальна температура, °C

700

Діапазон інфрачервоних хвиль, мкм

2,9-5,0

Максимальна потужність, Вт

1000

Параметри плоских іч нагрівачів 245х60


Потужність, Вт

150

250

400

500

650

1000

Середня температура, °C

300

410

500

550

600

700

Довжина хвилі, мкм

5,0

4,4

3,9

3,5

3,3

<2,8

Інфрачервоні випромінювачі керамічні плоскі 122х60

Довжина, мм

122

Ширина, мм

60

Напруга, В

220

Максимальна температура, °C

700

Діапазон інфрачервоних хвиль, мкм

2,9-5,0

Максимальна потужність, Вт

500

Характеристики керамічних випромінювачів 122х60

Потужність, Вт

125

150

200

250

325

500

Середня температура, °C

300

410

500

550

600

700

Довжина хвилі, мкм

4,2

4,0

3,8

3,5

3,3

<2,8

Інфрачервоні випромінювачі керамічні плоскі 60х60

Довжина, мм

60

Ширина, мм

60

Напруга, В

220

Максимальна температура, °C

620

Діапазон інфрачервоних хвиль, мкм

2,9-5,0

Максимальна потужність, Вт

250

Характеристики керамічних випромінювачів 60х60

Потужність, Вт

50

75

100

125

150

250

Середня температура, °C

350

400

450

500

550

620

Довжина хвилі, мкм

4,2

4,0

3,8

3,5

3,3

<2,8

Інфрачервоні випромінювачі керамічні плоскі 122х122

Довжина, мм

122

Ширина, мм

122

Напруга, В

220

Максимальна температура, °C

700

Діапазон інфрачервоних хвиль, мкм

2,9-5,0

Максимальна потужність, Вт

1000

Параметри плоских іч нагрівачів 122х122

Потужність, Вт

150

300

400

500

650

1000

Середня температура, °C

400

450

500

550

600

700

Довжина хвилі, мкм

4,2

4,0

3,8

3,5

3,3

<2,8

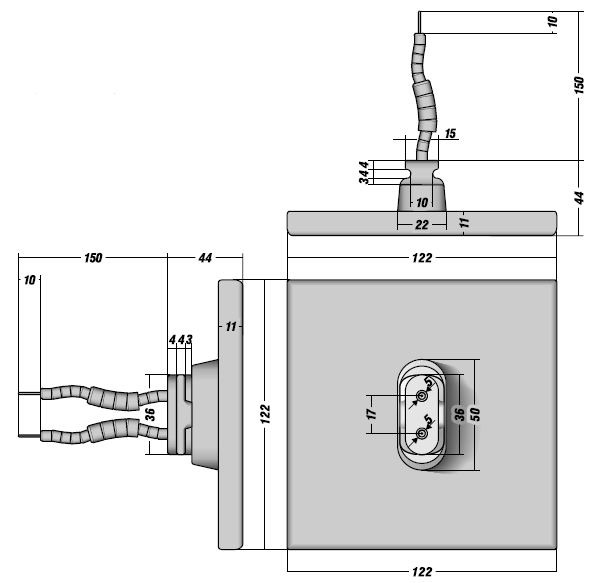

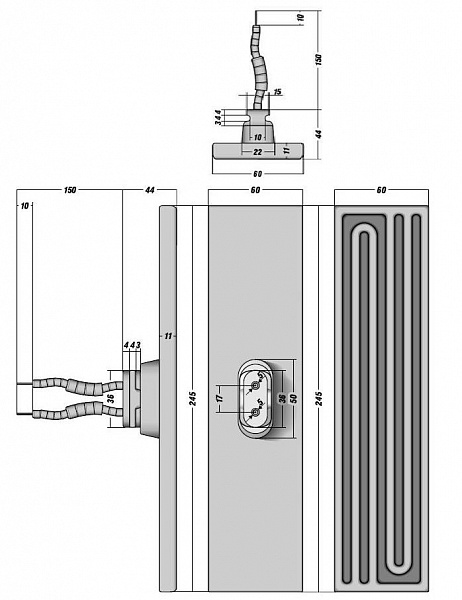

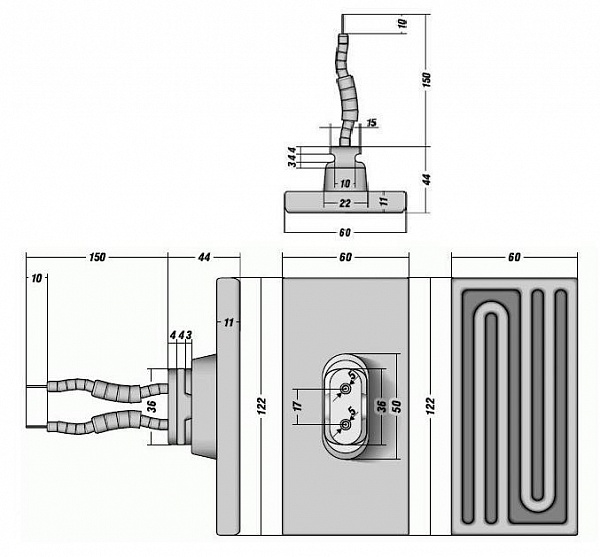

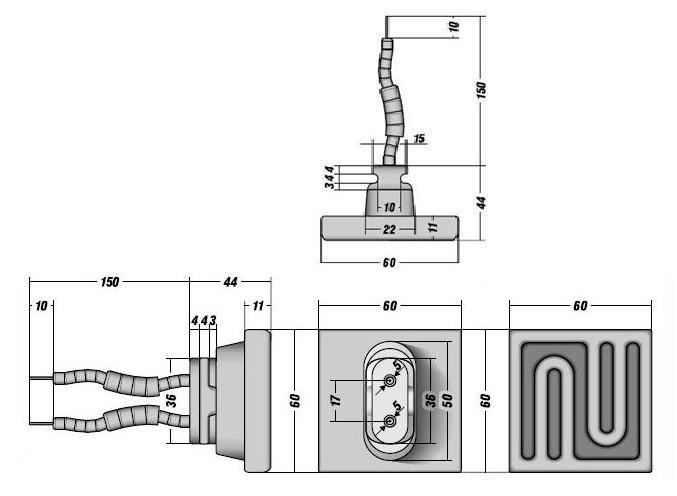

Креслення
