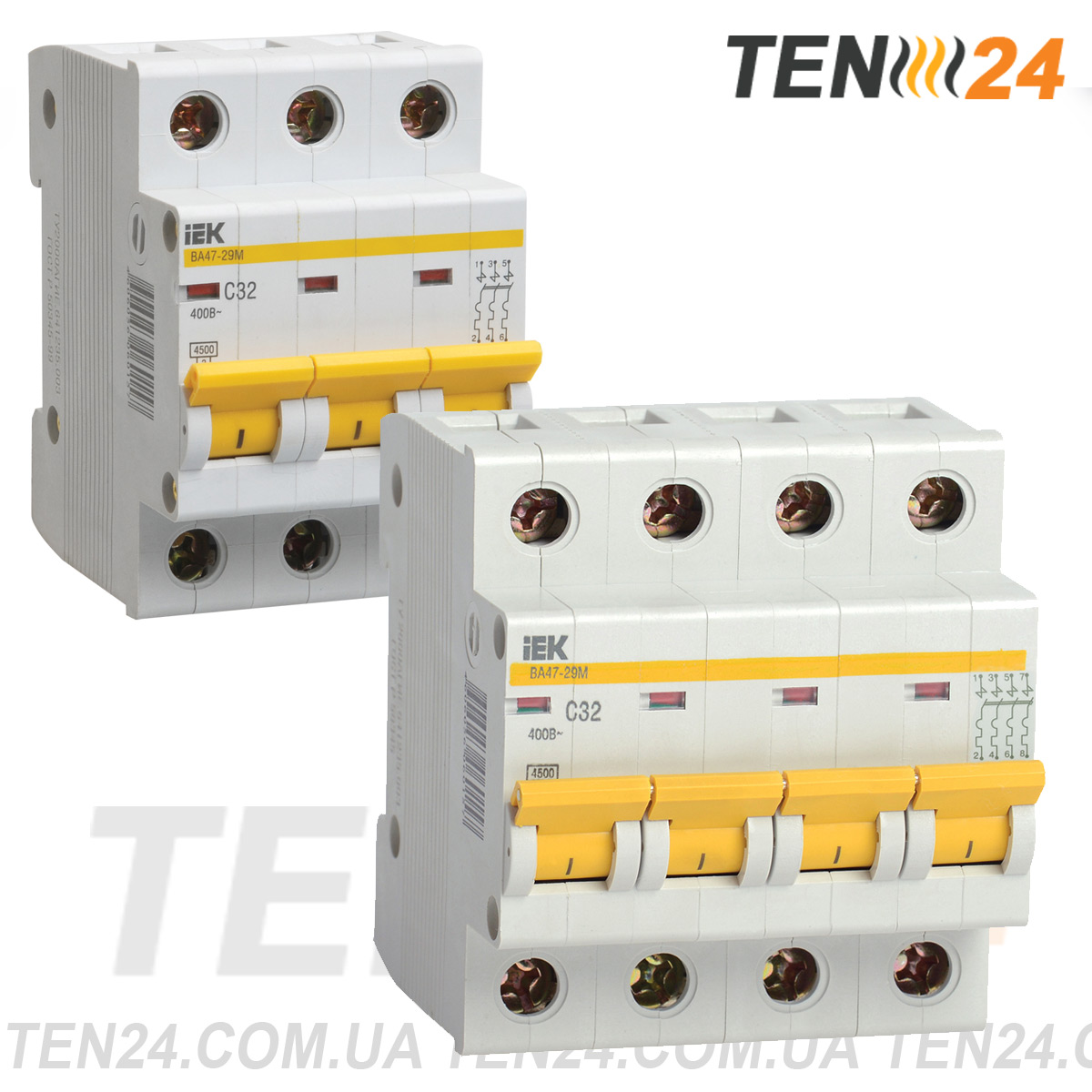

Модульні автоматичні вимикачі диференційні автомати IEK Karat ВА47 фото 1 ТЕН24
Модульні автоматичні вимикачі диференційні автомати IEK Karat ВА47 фото 1 ТЕН24

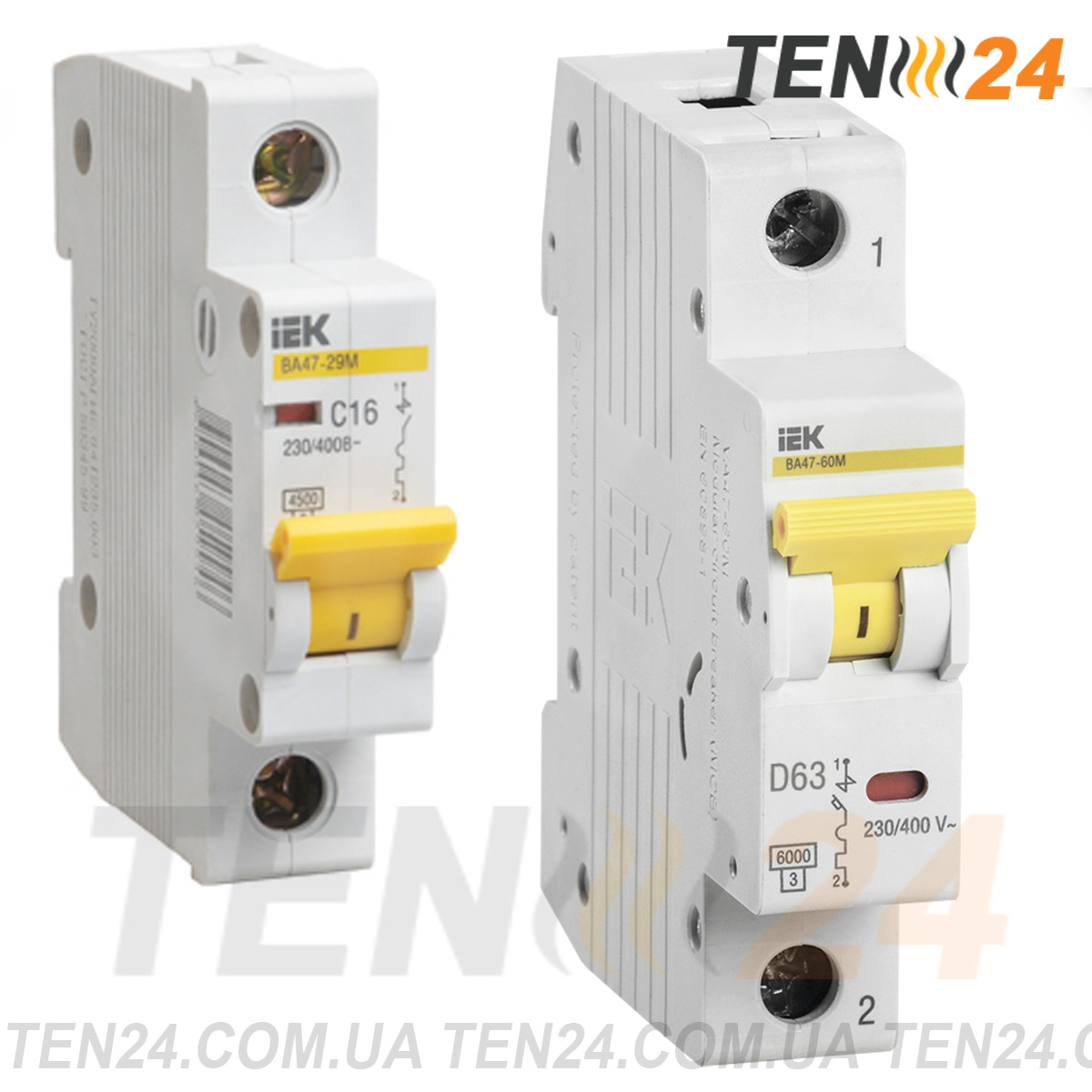

Модульні автоматичні вимикачі диференційні автомати IEK Karat ВА47 фото 2 ТЕН24
Модульні автоматичні вимикачі диференційні автомати IEK Karat ВА47 фото 2 ТЕН24

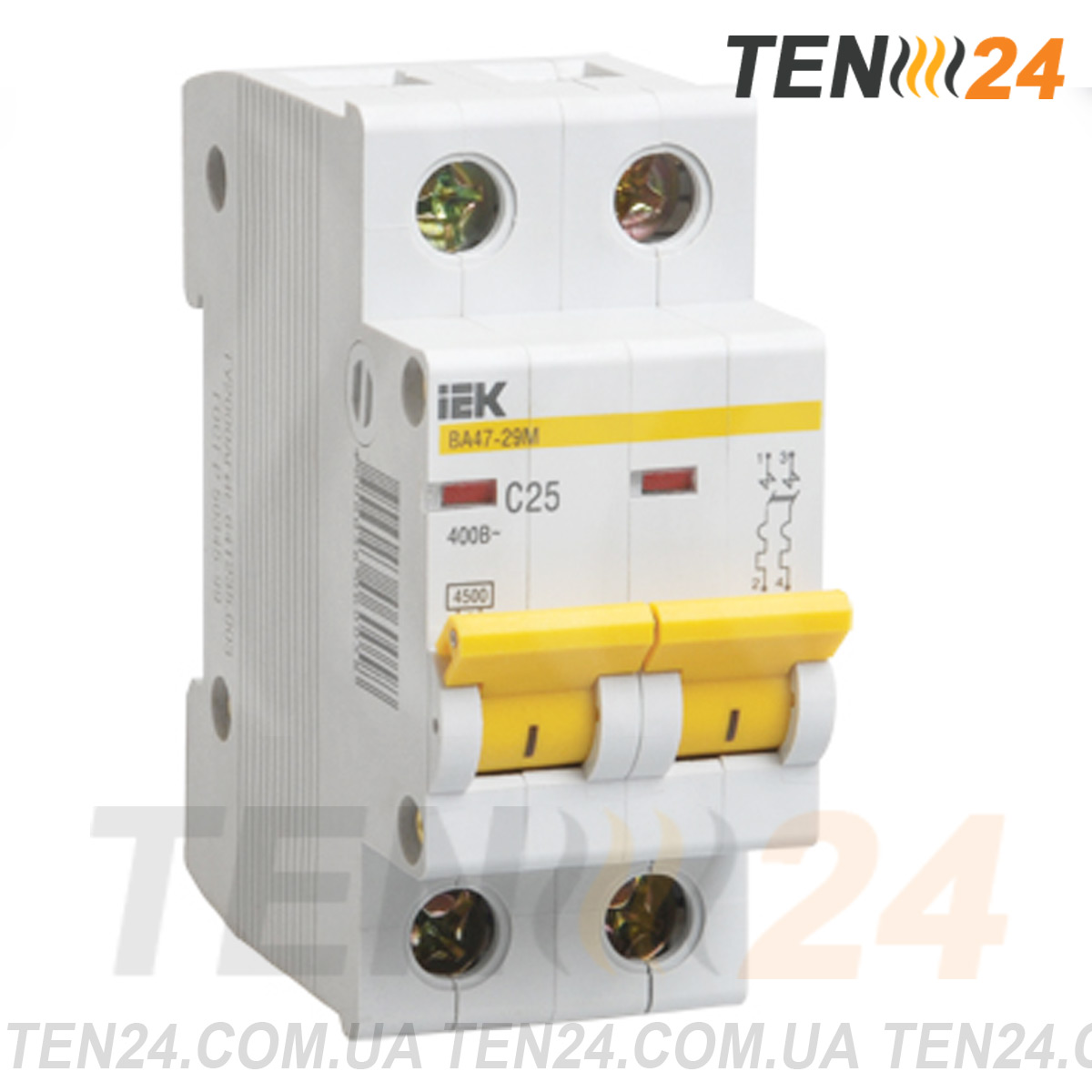

Модульні автоматичні вимикачі диференційні автомати IEK Karat ВА47 фото 3 ТЕН24
Модульні автоматичні вимикачі диференційні автомати IEK Karat ВА47 фото 3 ТЕН24
Модульні автоматичні вимикачі диференційні автомати IEK Karat ВА47 фото 4 ТЕН24
Модульні автоматичні вимикачі диференційні автомати IEK Karat ВА47 фото 4 ТЕН24

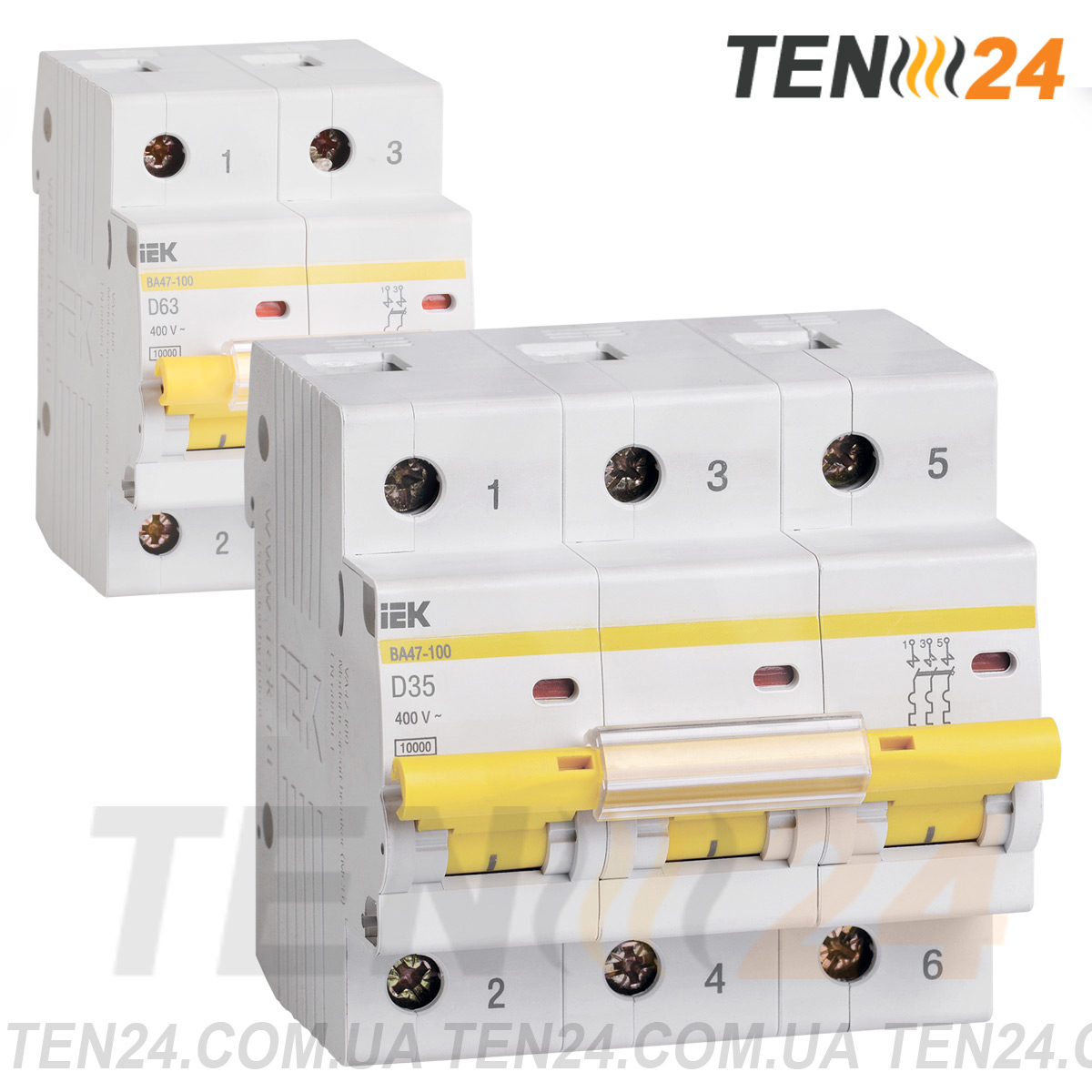

Модульні автоматичні вимикачі диференційні автомати IEK Karat ВА47 фото 5 ТЕН24
Модульні автоматичні вимикачі диференційні автомати IEK Karat ВА47 фото 5 ТЕН24
Модульні автоматичні вимикачі диференційні автомати IEK Karat ВА47 фото 6 ТЕН24
Модульні автоматичні вимикачі диференційні автомати IEK Karat ВА47 фото 6 ТЕН24
Модульні автоматичні вимикачі диференційні автомати IEK Karat ВА47 фото 1 ТЕН24
Модульні автоматичні вимикачі диференційні автомати IEK Karat ВА47 фото 2 ТЕН24
Модульні автоматичні вимикачі диференційні автомати IEK Karat ВА47 фото 3 ТЕН24
Модульні автоматичні вимикачі диференційні автомати IEK Karat ВА47 фото 4 ТЕН24
Модульні автоматичні вимикачі диференційні автомати IEK Karat ВА47 фото 5 ТЕН24
Модульні автоматичні вимикачі диференційні автомати IEK Karat ВА47 фото 6 ТЕН24

Автомати IEK Karat - це електричні вимикачі, призначені для захисту електричного кола від пошкоджень, викликаних перевантаженням по струму або короткого замикання. Їх основна функція полягає в тому, щоб перервати проходження струму після того, як захисні реле виявляють несправність.

  • Серії автоматичних вимикачів: ВА47-29, ВА47-60М, ВА47-100, ВА47-150

  • Вимикаюча здатність: від 4,5 до 15 кА

Тип спрацьовування розчеплювача вибирається залежно від сфери застосування:

  • В - електроприлади, освітлення;
  • З - двигуни з невисокими пусковими струмами;
  • D - двигуни з високими пусковими струмами.

ВА47-29, ВА47-60М - можуть використовуватися в житлових і громадських будівлях.

ВА 47-100, ВА47-150 - рекомендуються до установки в щитах промислових електроустановок.

У електрощитах автоматики для захисту від перевантажень і надструмів на дін-рейках встановлюються автоматичні вимикачі. Автоматичний вимикач - це абсолютно необхідний пристрій в сучасному світі і один з найважливіших механізмів безпеки.

Автоматичні вимикачі - це, по суті, самовідновлювані запобіжники, що відключають ланцюг щоразу, коли струм перевищує безпечний рівень, уникаючи перегріву, плавлення і потенційних загорянь.

Особливості автоматичних вимикачів IEK Karat ВА47

  • Зручний перемикач.

  • Наявність індикатора. Індикатор дає точну інформацію про стан головних контактів незалежно від положення рукоятки.

  • Удосконалена дугогасительная система. Збільшення терміну служби, підвищена стійкість до струмів короткого замикання.

  • Швидкий монтаж і додаткова надійність кріплення на DIN-рейці за допомогою засувки з подвійним фіксованим положенням.

  • Можливість використання шин (PIN, FORK).


Купити Автоматичні вимикачі IEK Karat ВА47 в компанії ТЕН 24 ви можете просто вказавши потрібну вам модель в формі замовлення або просто дзвоніть нам за телефоном, ми надамо вам пораду і допоможемо підібрати  модель автоматичного вимикача. Доставку ми здійснюємо по всій Україні.

Характеристики

Технічні характеристики

Автоматичні вимикачі ВА47-29

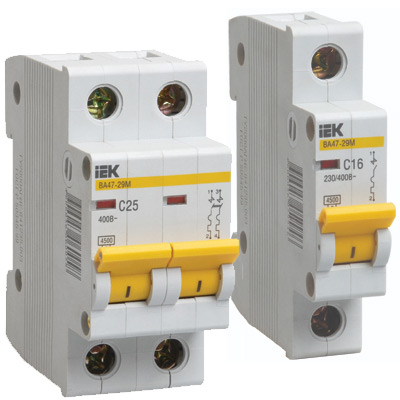

Автоматические выключатели ВА47-29


Автоматичні вимикачі ВА47-29 рекомендовані до застосування в ввідно-розподільних пристроях для житлових і громадських будівель.

200 типовиконань на 18 номінальних струмів від 0,5 до 63 А.

Характеристики

  • Відповідають стандартам: ДСТУ EN 60898-1:2014, ДСТУ EN 60947-5-1:2015
  • Номінальна напруга частотою 50 Гц, В: 230/400
  • Номінальний струм I n, А: 0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63
  • Номінальна вимикальна здатність, А: 4500
  • Напруга постійного струму, В/полюс: 48
  • Характеристики спрацьовування електромагнітного розчіплювача: В, С, D
  • Кількість полюсів 1, 2, 3, 4
  • Умови експлуатації УХЛ4
  • Ступінь захисту вимикача IP20
  • Електрична зносостійкість, циклів Вмик-Вим, не менше 6000
  • Механічна зносостійкість, циклів Вмик-Вим, не менше 20 000
  • Максимальний переріз приєднуваних проводів, мм2 25
  • Наявність дорогоцінних металів (срібло), г/полюс 0,15÷0,22
  • Маса одного полюса, кг: 0,1
  • Індикатор положення контактів (на лицьовій панелі): є
  • Можливість приєднання до контактних затискачів з’єднувальних шин: PIN (штир), FORK (вилка)
  • Діапазон робочих температур: 40÷+50°С

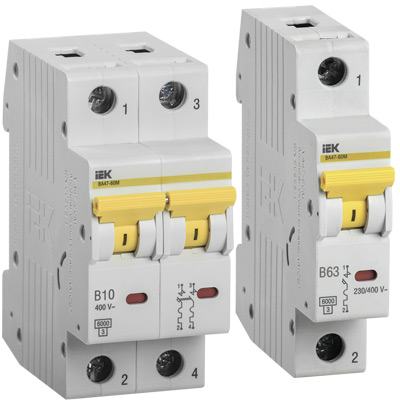

Автоматичні вимикачі ВА47-60

Автоматические выключатели ВА47-60

Рекомендовані до застосування у групових щитках (квартирні і поверхові), щитах обліковорозподільних житлових, громадських, побутових й адміністративних будівель.

156 типовиконань на 13 номінальних струмів від 1 до 63 А.

Характеристики

  • Відповідають стандартам: ДСТУ EN 60898-1:2014, ДСТУ EN 60947-5-1:2015
  • Номінальна напруга частотою 50 Гц, В: 230/400
  • Номінальний струм , А: 1, 2, 3, 4, 5, 6, 10, 16, 25, 32, 40, 50, 63
  • Номінальна вимикальна здатність, А: 6000
  • Напруга постійного струму, В/полюс: 48
  • Характеристики спрацьовування електромагнітного розчіплювача: B, С, D
  • Кількість полюсів: 1÷4
  • Умови експлуатації :УХЛ4
  • Ступінь захисту вимикача: IP20
  • Електрична зносостійкість, циклів Вмик-Вим, не менше: 6000
  • Механічна зносостійкість, циклів Вмик-Вим, не менше: 20 000
  • Максимальний переріз приєднуваних проводів, мм2: 25
  • Наявність дорогоцінних металів (срібло), г/полюс: 0,2
  • Маса одного полюса, кг, не більше: 0,2
  • Індикатор положення контактів (на лицьовій панелі): є
  • Можливість приєднання до контактних затискачів з’єднувальних шин: PIN (штир), FORK (вилка)
  • Діапазон робочих температур, °С: 40÷+50

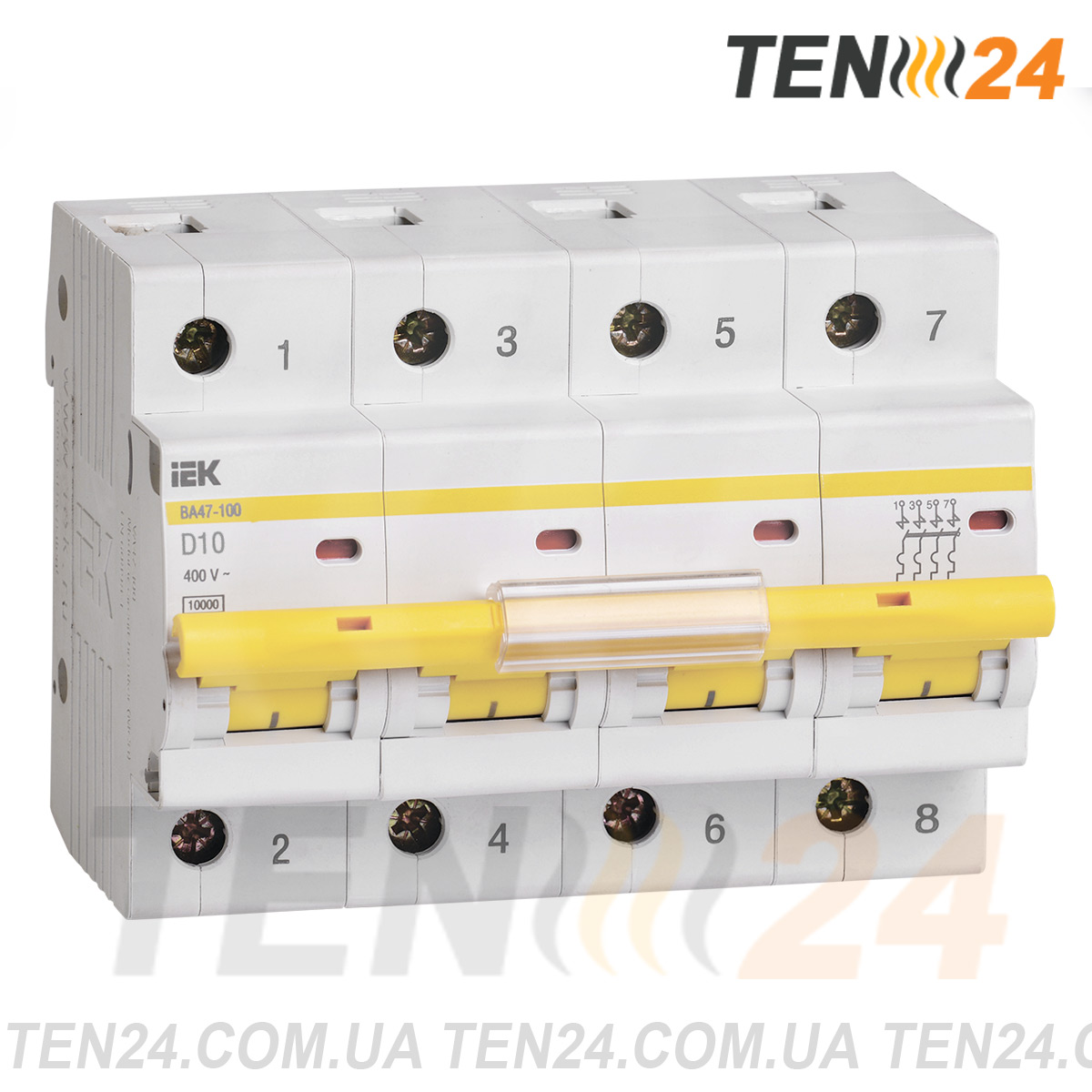

Автоматичні вимикачі ВА47-100

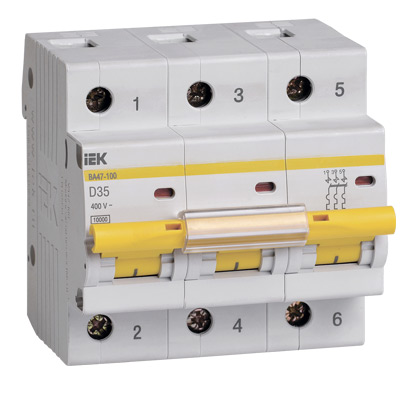

Автоматические выключатели ВА47-100

Рекомендовані до застосування у групових щитках (квартирні і поверхові), щитах обліковорозподільних житлових, громадських, побутових й адміністративних будівель.

156 типовиконань на 13 номінальних струмів від 1 до 63 А.

Характеристики

  • Відповідають стандартам: ДСТУ EN 60898-1:2014, ДСТУ EN 60947-5-1:2015
  • Номінальна напруга частотою 50 Гц, В: 230/400
  • Номінальний струм I n, А: 10; 16; 25; 32; 35; 40; 50; 63; 80; 100
  • Номінальна вимикальна здатність, А: 10 000
  • Напруга постійного струму, В/полюс: 60
  • Характеристики спрацьовування електромагнітного розчіплювача: С, D
  • Кількість полюсів: 1, 2, 3, 4
  • Умови експлуатації: УХЛ4
  • Ступінь захисту вимикача: IP20
  • Електрична зносостійкість, циклів Вмик-Вим, не менше: 6000
  • Механічна зносостійкість, циклів Вмик-Вим, не менше: 20 000
  • Максимальний переріз приєднуваних проводів, мм2: 35
  • Наявність дорогоцінних металів (срібло), г/полюс: 0,9÷1,2
  • Можливість приєднання до контактних затискачів з'єднувальних шин: PIN (штир)
  • Маса одного полюса, кг: 0,15
  • Індикатор положення контактів (на лицьовій панелі): є
  • Діапазон робочих температур, °С: 40÷+50

Автоматичні вимикачі ВА47-150

Автоматические выключатели ВА47-150

Можуть використовуватись як в житловому і адміністративному секторі, так і на промислових об'єктах, включно з особливо відповідальними ділянками, гарантуючи безпеку і надійну роботу електричних ліній.

Характеристики

  • Відповідають стандартам: ДСТУ EN 60898-1:2014, ДСТУ EN 60947-5-1:2015
  • Номінальна напруга частотою 50 Гц, В: 230/400
  • Номінальний струм In, А: 63;80;100;125
  • Номінальна вимикальна здатність, А: 15 000
  • Напруга постійного струму, В/полюс: 60
  • Характеристики спрацьовування електромагнітного розчіплювача: С, D
  • Номінальна імпульсна напруга, Uimp, В: 6000
  • Кількість полюсів: 1, 2, 3, 4
  • Умови експлуатації: УХЛ4
  • Ступінь захисту вимикача: IP20
  • Електрична зносостійкість, циклів Вмик-Вим, не менше: 6000
  • Механічна зносостійкість, циклів Вмик-Вим, не менше: 4000
  • Максимальний переріз приєднуваних проводів, мм2: 50
  • Наявність дорогоцінних металів (срібло), г/полюс: 0,9÷1,2
  • Можливість приєднання до контактних затискачів з’єднувальних шин: PIN (штир) та FORK (вилка)
  • Маса одного полюсу, кг: 0,194
  • Діапазон робочих температур, °С: 40÷+50
  • Гарантійний термін експлуатації, років, з дня продажу споживачу: 5

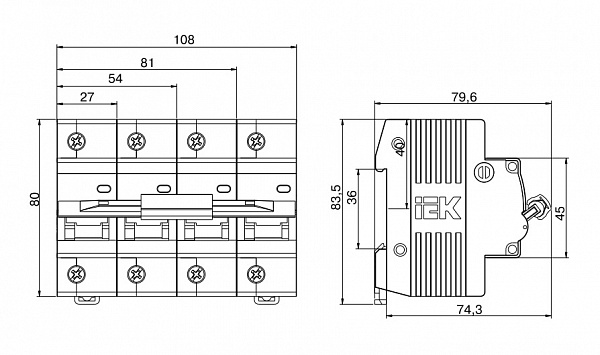

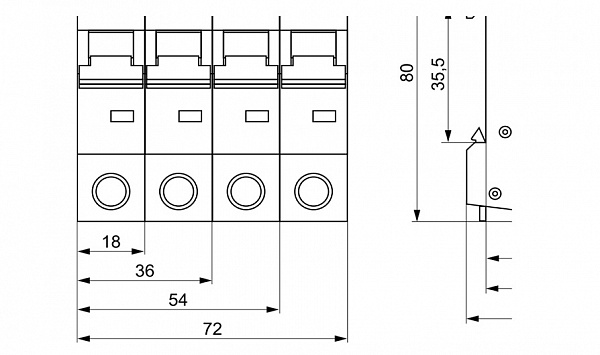

Креслення
