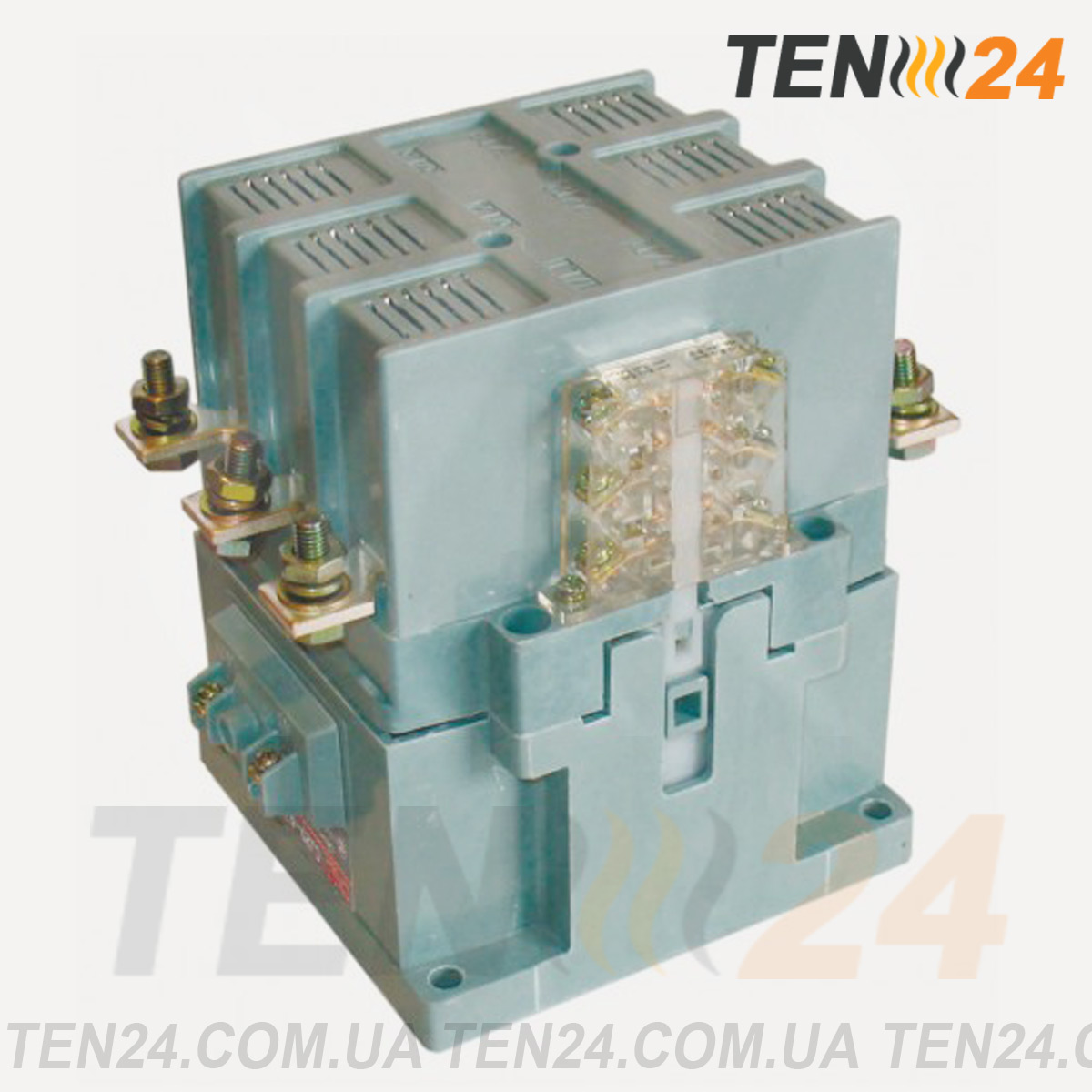

Контактор електромагнітний моделі CJ40 з мінімальним вмістом срібла 85% застосовуються в мережах змінного струму для керування живленням до 1000 А.

  • Номінальна напруга в мережі: до 660В з частотою 50 / 60Гц

  • Номінальна сила струму: от 63 до 1000 А

  • Стандарти: ДСТУ EN 60947-4-1: 2014


Магнітні контактори - це різновид електричних реле, що використовуються в більшості двигунів з електричним приводом. Включення і вимикання електроживлення асинхронних двигунів - це основна сфера застосування даних контакторів, однак вони застосовуються і в багатьох інших технологічних процесах.

Електромагнітні контактори є важливими складовими різних захисних систем і систем перемикання живлення. З них легко створити реверсивні збірки або схеми резервного електроживлення. Разом з тепловим реле контактор утворює захисну систему для двигуна, що дозволяє захистити його від перевантажень і обриву фази живлення.

Принцип роботи контактора

Магнітні контактори CJ40 від виробника CNC складаються з контактної групи і електромагнітної котушки. Його функціонування аналогічно роботі електромагнітного реле. Коли на електромагнітну котушку подається напруга, навколо сердечника формується магнітне поле, яке притягує керуючий контактною групою якір. Це в свою чергу призводить до відмикання або замикання контактів і включення-вимикання харчування. Відмінності від реле електромагнітних контакторів полягає в тому, що у реле немає дугогасильної системи, а при великих токах гасіння дуги при включенні і виключенні дуже важливо.

Мінімальний вміст срібла: мінімум 85%

Купити електромагнітний пускач контактор CJ40 в компанії ТЕН 24 можна у нас на сайті просто заповнивши номер моделі в полі товару. Або ж ви можете просто зателефонувати нам по телефону і наші фахівці допоможуть вам в підборі обладнання для вашої системи управління. Ми успішно займаємося збіркою шаф управління вже багато років, тому маємо великий досвід і високу кваліфікацію фахівців щодо всіх комплектуючих матеріалів для процесів управління будь-якими системами.

Технічні характеристики

Тип Номінальна напруга ізоляції, В Номінальний струм, А Потужність трифазного двигуна [АС-3], кВт
220В 380В 660В 1140В
CJ40-63 690 80 18 30 55 -
CJ40-100 690 100 30 45 75 -
CJ40-125 1140 125 37 55 80 55
CJ40-160 690 160 45 75 110 -
CJ40-200 690 200 55 90 110 -
CJ40-250 1140 250 75 132 140 110
CJ40-315 690 315 90 160 300 -
CJ40-400 690 400 110 220 300 -
CJ40-500 1140 500 150 280 320 220
CJ40-B3Q 690 630 200 335 475 -
CJ40-800 690 800 250 450 475 -
CJ40-1000 690 1000 360 625 650 600
* Можливі зміни технічних характеристик за технічним завданням замовника

Температура навколишнього середовища -30°C ~ + 40°C

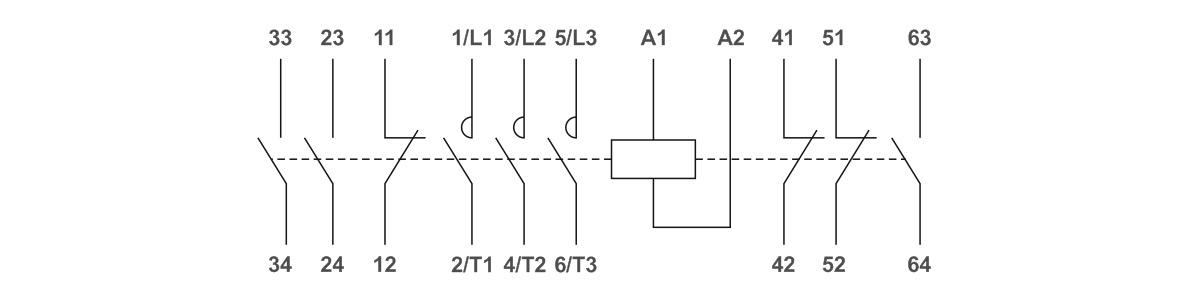

Принципова схема:

Принципиальная схема контактора CJ40
Вироби Номінальний струм Мін. вміст срібла в контактній групі Напруга котушки, АС, В Число і тип додаткових контактів
Контактор електромагнітний CJ40-63, АС-3 380В (32 кВт) 63 А 85% 220 В, 380 В 3NO+3NC
Контактор електромагнітний CJ40-80, АС-3 380В (42 кВт) 80 А 85% 220 В, 380 В 3NO+3NC
Контактор електромагнітний CJ40-100, АС-3 380В (50 кВт) 100 А 85% 220 В, 380 В 3NO+3NC
Контактор електромагнітний CJ40-125, АС-3 380В (65 кВт) 125 А 85% 220 В, 380 В 3NO+3NC
Контактор електромагнітний CJ40-160, АС-3 380В (85 кВт) 160 А 85% 220 В, 380 В 3NO+3NC
Контактор электромагнитный CJ40-200, АС-3 380В (105 кВт) 200 А 85% 220 В, 380 В 3NO+3NC
Контактор електромагнітний CJ40-225, АС-3 380В (117 кВт) 225 А 85% 220 В, 380 В 3NO+3NC
Контактор електромагнітний CJ40-250, АС-3 380В (132 кВт) 250 А 85% 220 В, 380 В 3NO+3NC
Контактор електромагнітний CJ40-315, АС-3 380В (157 кВт) 315 А 85% 220 В, 380 В 3NO+3NC
Контактор електромагнітний CJ40-400, АС-3 380В (200 кВт) 400 А 85% 220 В, 380 В 3NO+3NC
Контактор електромагнітний CJ40-500, АС-3 380В (243 кВт) 500 А 85% 220 В, 380 В 3NO+3NC
Контактор електромагнітний CJ40-630, АС-3 380В (300 кВт) 630 А 85% 220 В, 380 В 3NO+3NC
Контактор електромагнітний CJ40-800, АС-3 380В (365 кВт) 800 А 85% 220 В, 380 В 3NO+3NC
Контактор електромагнітний CJ40-1000, АС-3 380В (460 кВт) 1000 А 85% 220 В, 380 В 3NO+3NC

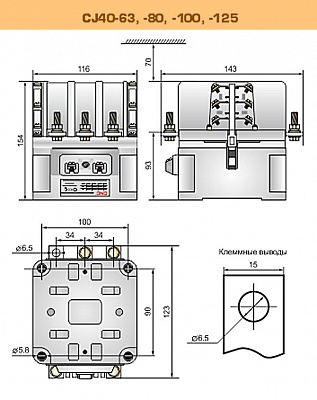

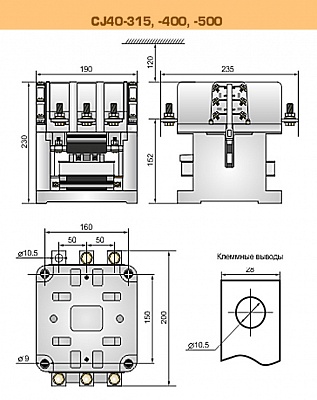

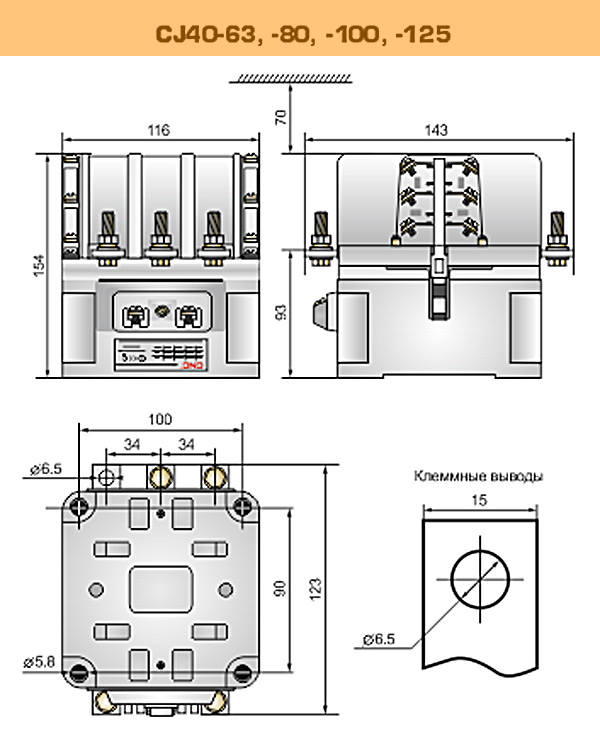

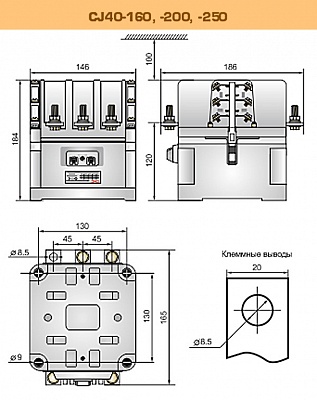

Креслення
