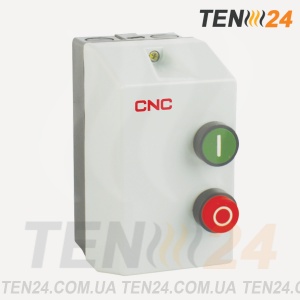

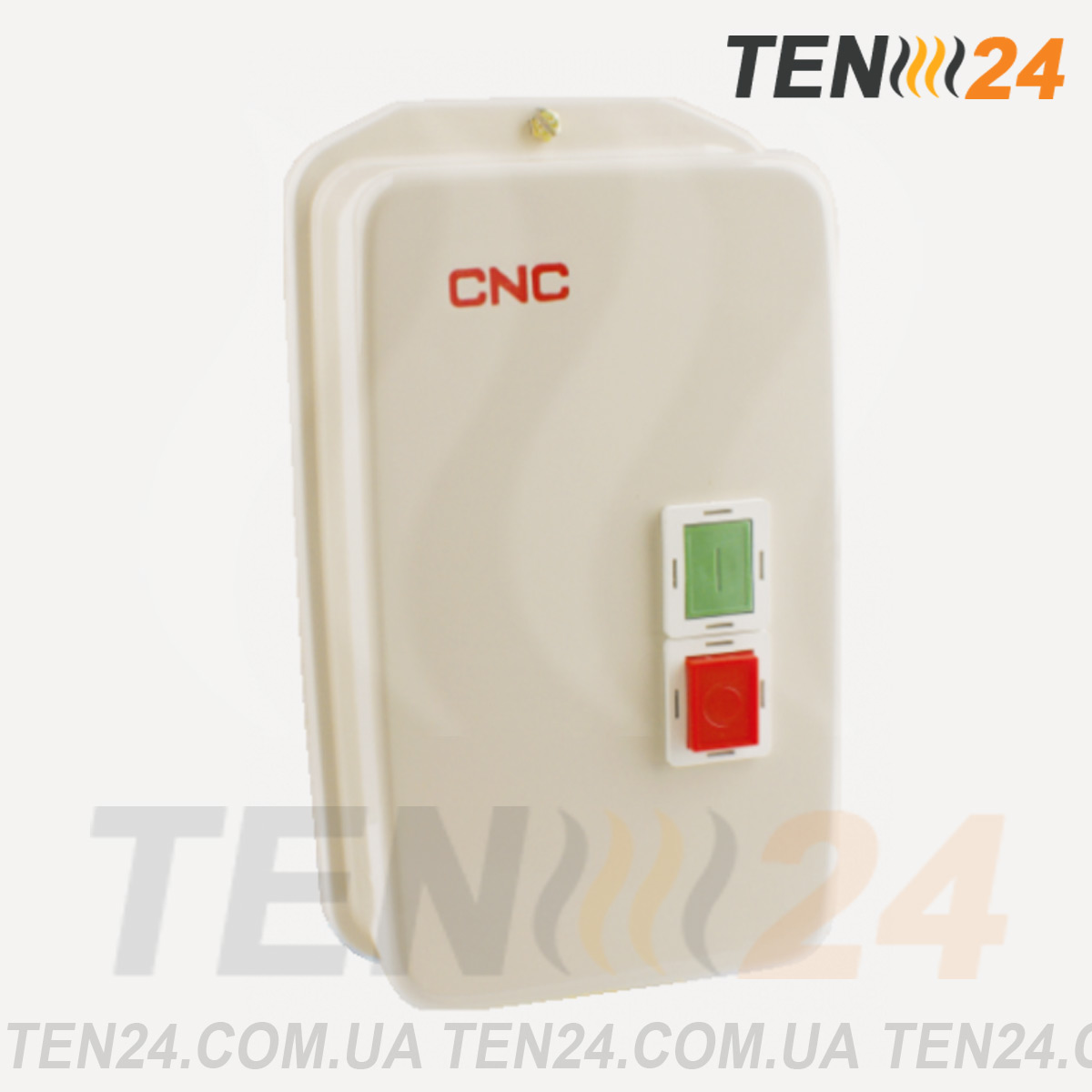

Магнітний пускач АС в корпусі LE1 до 95 А

Магнітний пускач АС в корпусі LE1 до 95 А від ТЕН 24 фото
Магнітний пускач АС в корпусі LE1 до 95 А від ТЕН 24 фото
Магнітний пускач АС в корпусі LE1 до 95 А від ТЕН 24 фото
Магнітний пускач АС в корпусі LE1 до 95 А від ТЕН 24 фото
Магнітний пускач АС в корпусі LE1 до 95 А від ТЕН 24 фото
Магнітний пускач АС в корпусі LE1 до 95 А від ТЕН 24 фото

Електромагнітний пускач моделі LE1 застосовується для включення-виключення живлення в електромережі з напругою ланцюга до 660 В змінного струму.

  • Напруга: до 660 В

  • Номінальна робоча сила струму: до 95 А

  • Клас захисту корпусу: IP54


Магнітний пускач LE1 має захисний зовнішній корпус з винесеними кнопками для пуску і зупинки подачі живлення. Рівень захисту корпусу IP54, що дозволяє застосовувати електромагнітний пускач навіть зовні приміщення.

У комплектацію даної моделі пускача входить теплове реле, це дозволяє йому захищати електродвигун від обриву фази живлення і перевантаження.

Основна сфера застосування даної моделі магнітного пускача - підключення і відключення живлення в асинхронних двигунах з короткозамкненим ротором.

Купити магнітний пускач LE1 в компанії ТЕН 24 ви можете на нашому сайті https://ten24.com.ua/ просто заповнивши форму замовлення (при оформленні заявки вказуйте номер моделі або необхідні параметри). Якщо у вас є питання, ви можете зателефонувати нам по телефону або задати питання онлайн-консультанту.

У нас ви також можете знайти різні термостійкі дроти, клемні колодки, і інші комплектуючі матеріали для формування керуючих систем або шафи автоматики, що збираються за індивідуальним замовленням.

Технічні характеристики

Тип Максимальна потужність АС-3, kW Ток, А Теплове реле, А
230V 400V 690V
LE1-09 2.2 4 5.5 9 JR28-D13
LE1-12 3 5.5 7.5 12 JR28-D13
LEI-IB 4 7.5 10 18 JR28-D13
LE1-25 5.5 11 15 25 JR28-D13
LE1-32 7.5 15 18.5 32 JR28-D23
LE1-40 11 18.5 30 40 JR28-D33
LE1-50 15 22 33 50 JR28-D33
LE1-65 18.5 30 37 65 JR28-D33
LE1-80 22 37 45 80 JR28-D33
LE1-95 25 45 45 95 JR28-D33
* Можливі зміни тех. характеристик за спецзамовленням

Умови експлуатації та монтажу

  • Температура середовища: 5 ° C .. + 40 ° C, в середньому за 24 години повинно бути нижче + 35 ° C.
  • Рівень забруднення: 3
  • Категорія інсталяції: Ill
  • Положення при установці: кут нахилу не повинен бути більше ± 5 °
  • Не допускається вібрація і сильні струси.
Вироби Мін. вміст срібла Котушка Номінальний струм
Магнітний пускач у корпусі LE1-09, АС-3 380В (4 кВт, реле 7-10А) 50% 220-380 В 9 А
Магнітний пускач у корпусі LE1-12, АС-3 380В (5,5 кВт, реле 9-13А) 50% 220-380 В 12 А
Магнітний пускач у корпусі LE1-18, АС-3 380В (7,5 кВт, реле 12-18А) 50% 220-380 В 18 А
Магнітний пускач у корпусі LE1-25, АС-3 380В (11 кВт, реле 17-25А) 50% 220-380 В 25 А
Магнітний пускач у корпусі LE1-32, АС-3 380В (15 кВт, реле 23-32А) 50% 220-380 В 32 А
Магнітний пускач у корпусі LE1-40, АС-3 380В (18,5 кВт, реле 30-40А) 50% 220-380 В 40 А
Магнітний пускач у корпусі LE1-50, АС-3 380В (22 кВт, реле 37-50А) 50% 220-380 В 50 А
Магнітний пускач у корпусі LE1-65, АС-3 380В (30 кВт, реле 48-65А) 50% 220-380 В 65 А
Магнітний пускач у корпусі LE1-80, АС-3 380В (37 кВт, реле 63-80А) 50% 220-380 В 80 А
Магнітний пускач у корпусі LE1-95, АС-3 380В (45 кВт, реле 80-93А) 50% 220-380 В 95 А

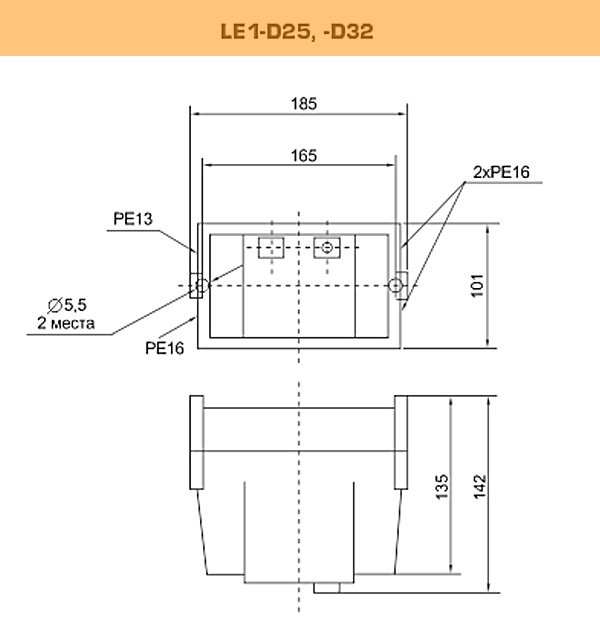

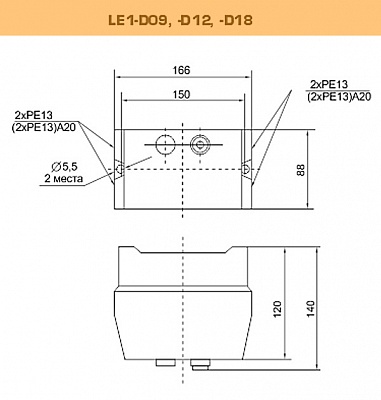

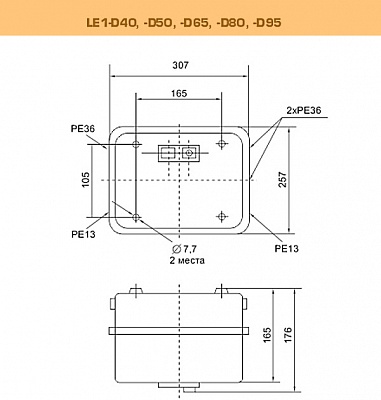

Креслення
