Повітряні автоматичні вимикачі СNC BA-79E з електронним блоком

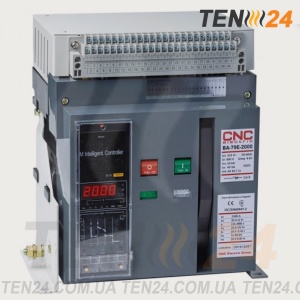

Повітряні автоматичні вимикачі СNC BA-79E з електронним блоком фото 1 ТЕН24
Повітряні автоматичні вимикачі СNC BA-79E з електронним блоком фото 1 ТЕН24
Повітряні автоматичні вимикачі СNC BA-79E з електронним блоком фото 2 ТЕН24
Повітряні автоматичні вимикачі СNC BA-79E з електронним блоком фото 2 ТЕН24
Повітряні автоматичні вимикачі СNC BA-79E з електронним блоком фото 1 ТЕН24
Повітряні автоматичні вимикачі СNC BA-79E з електронним блоком фото 2 ТЕН24

Повітряні автомати СNC BA-79E - це електронні автоматичні вимикачі, які мають у своїй конструкції розчеплювач і блок управління електронного типу.

  • Встановлюється в лінійних і розподільних ланцюгах

  • Захищає від перевантажень, надструмів і коротких замикань

  • Використовується для нечастого включення і відключення (не більше 30 разів на день)


Автоматичні вимикачі повітряні ВА-79Е можуть застосовуватися для захисту в мережах зі змінним струмом з рівнем напруги до 690В (50 / 60Гц) з номінальним рівнем струму не більше 6300А. Дані автомати встановлюються в промислових розподільних шафах автоматики і допомагають уберегти обладнання від надструмів, перевантаження і короткого замикання. Вони застосовуються в низьковольтному щитовому обладнанні розподілу і захисту від струмів перевантажень і короткого замикання. Даний вимикач має в своїй конструкції багато функціональних блоків, що мають мікропроцесорне управління, тому він може застосовуватися на промислових об'єктах і в системах електроживлення багатоповерхових будівель.

Основна перевага даної моделі автомата з електронним розчеплювачем від аналогічних моделей з тепловим розчеплювачем - це електронний блок захисту від надструмів. Такий варіант захисту дає вимикачу високу чутливість, велику точність регулювання, відсутність залежності від температури повітря навколишнього середовища.

Повітряні автоматичні вимикачі СNC BA-79E сертифіковані Державним центром сертифікації України (УкрСЕПРО) і повністю відповідають вимогам усіх норм. Вони мають міжнародний сертифікат ISO 9001: 2001, а також національні сертифікати ЄС і США. Технічні параметри і конструкція відповідають стандартам ДСТУ EN 60947-2: 2015 і всім директивам безпеки СЕ.

Особливості конструкції ВА-79Е

Функція вмикання / вимикання. Механізми, які забезпечують відключення, включення і автоматичне спрацьовування, включають в собі механізм взводу (пружинний накопичувач), оперативний привід і привід зв'язку з контактною системою.

Мотор-привід потрібний для того, щоб вимикач міг спрацьовувати дистанційно, отримавши команду від оператора або системи управління. У випадку вимкнення знаходиться у включеному (робочому) стані, розчеплювач буде зведений. Перед включенням зведення розчеплювача має здійснюватися оператором або вручну важелем, або дистанційно за сигналом на електропривод. Коли попередній взвод здійснений, потрібно провести включення вимикача - знову ж вручну кнопкою ВКЛ або дистанційно, подавши сигнал на електромагніт включення. Відключити автомат можна за допомогою кнопки ВИКЛ або при подачі сигналу на незалежний розчеплювач.

При необхідності буде вироблено автоматичне вимикання за допомогою незалежного розчеплювача, на який буде поданий сигнал про коротке замикання або перевантаження від мікропроцесора.

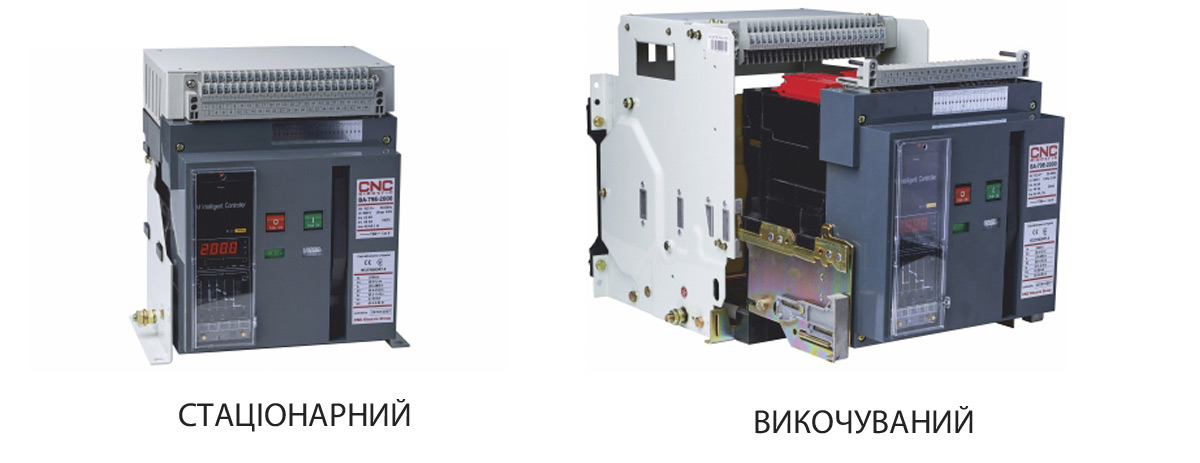

Конструктивні особливості вимикачів

Повітряні автоматичні вимикачі моделі ВА-79Е можуть виготовлятися в стаціонарному і викочуваному виконанні. Стаціонарні мають фіксуючі панелі і відрізняються невеликими розмірами і більш низькою вартістю. Викатні ж мають монтажну корзину і сам вимикач, тому вони дуже легко встановлюються і замінюються.

ba79e

Особливості повітряного автоматичного вимикача

  • Повне гасіння дуги відбувається всередині корпусу без виділення іонізованих і нагрітих газів

  • Обмежування струмів КЗ і гасіння дуги відбувається всього за 0,3 секунди

  • Динамічна та термічна стійкість (у всьому діапазоні струмів)

  • Викочуване виконання дозволить робити заміну блоків швидко без заміни монтажного кошика

  • Чітка фіксація вимикачів викочуваного виконання в контрольному стані

Купити повітряний автоматичний вимикач ВА-79Е в компанії ТЕН 24 можна просто заповнивши форму на сайті або зателефонувавши нам за телефонами, вказаними в контактах. Доставка здійснюється в будь-яке місто України.

Характеристики

Технічні характеристики

Тип  ВА-79Е-2000
Струм In, A 630, 800, 1000, 1250, 1600, 2000
Полюсів 3, 4
Частота, Гц 50/60
Напруга Ue, B 415/690
Напруга ізоляції Ui, В 1000
Імпульсна напруга Uimp, В 8000
Напруга тестування ізоляції (1хв), В 3000
Гранична вимикаюча здатність Icu, kA АС 380/400/415В 80
АС 660/690В 65
Робоча вимикаюча здатність Ics, kA АС 380/400/415В 50
АС 660/690В 40
Макс. допустиме тривале перевантаження Icw (1сек), kA 50
Категорія В
Тип розчеплювача электронный регулируемый
Виконання стационарный
Уставка струма при перевантаженні Ir1 (0.2 -1) In + OFF
Затримка спрацьовування при перевантаженні tL, сек 15 - 480
Уставка струму спрацювання при короткому замиканні (з витримкою часу) Ir2 (1.25 -15) In + OFF
Затримка спрацьовування при короткому замиканні ts, сек 0.1 - 1
Уставка струму спрацювання при короткому замиканні (без витримки часу) Ir3 0.5In - 50kA
Уставка струму спрацювання при однофазному замиканні на землю Ir4 (0.2 -1) In + OFF
Комутаційна зносостійкість, циклів вкл. / викл., не менш механічна 10000
електрична 3000

Модель Уставки  при перевантаженні Уставки  при кз Icu при 380/ 400/ 415 B Струм In Вага Розміри ВхШхГ
Автомат ВА-79Е-2000 630А 3Р 415/690В 80кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 80кА 630А 41кг 395x362x362 мм
Автомат ВА-79Е-2000 800А 3Р 415/690В 80кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 80кА 800А 41кг 395x362x362 мм
Автомат ВА-79Е-2000 1000А 3Р 415/690В 80кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 80кА 1000А 41кг 395x362x362 мм
Автомат ВА-79Е-2000 1250А 3Р 415/690В 80кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 80кА 1250А 41кг 395x362x362 мм
Автомат ВА-79Е-2000 1600А 3Р 415/690В 80кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 80кА 1600А 41кг 395x362x362 мм
Автомат ВА-79Е-2000 2000А 3Р 415/690В 80кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 80кА 2000А 41кг 395x362x362 мм
Автомат ВА-79МЕ-2000 630А 3Р 415/690В 120кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 120кА 630А 41кг 395x362x362 мм
Автомат ВА-79МЕ-2000 800А 3Р 415/690В 120кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 120кА 800А 41кг 395x362x362 мм
Автомат ВА-79МЕ-2000 1000А 3Р 415/690В 120кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 120кА 1000А 41кг 395x362x362 мм
Автомат ВА-79МЕ-2000 1250А 3Р 415/690В 120кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 120кА 1250А 41кг 395x362x362 мм
Автомат ВА-79МЕ-2000 1600А 3Р 415/690В 120кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 120кА 1600А 41кг 395x362x362 мм
Автомат ВА-79МЕ-2000 2000А 3Р 415/690В 120кА стационарный (0.2 -1) In + OFF (15 - 480 сек) (1.25 -15) In + OFF (0.1 - 1 сек) 120кА 2000А 41кг 395x362x362 мм

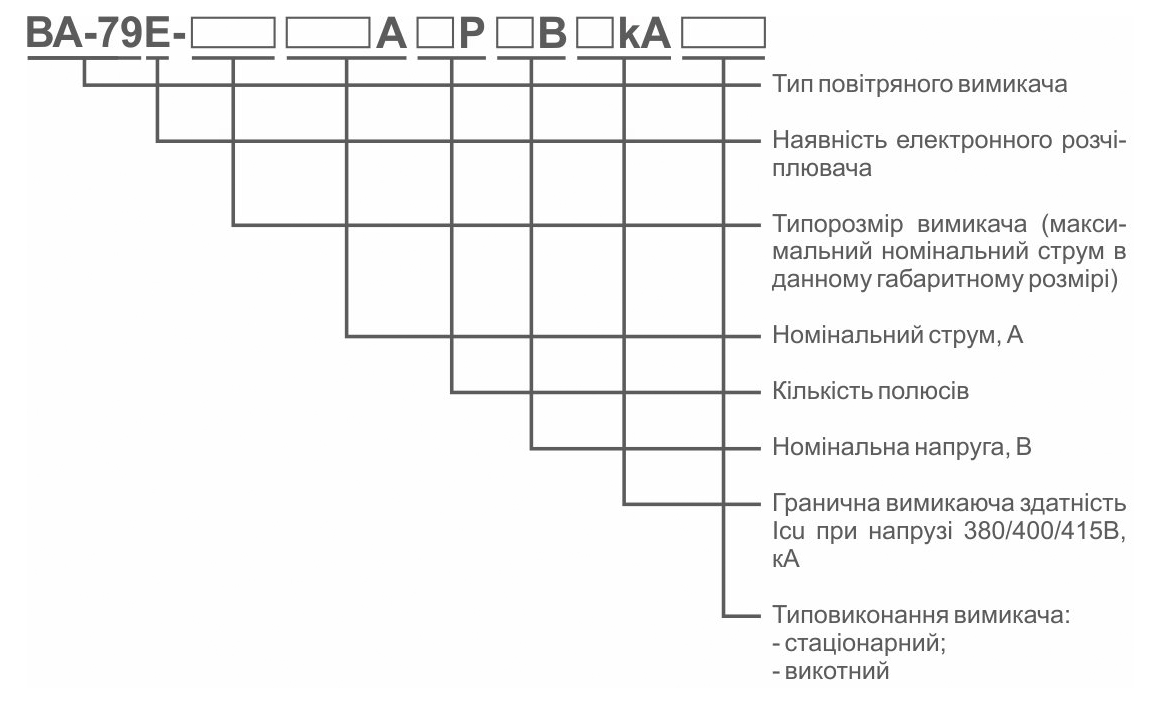

Маркування

ba79e

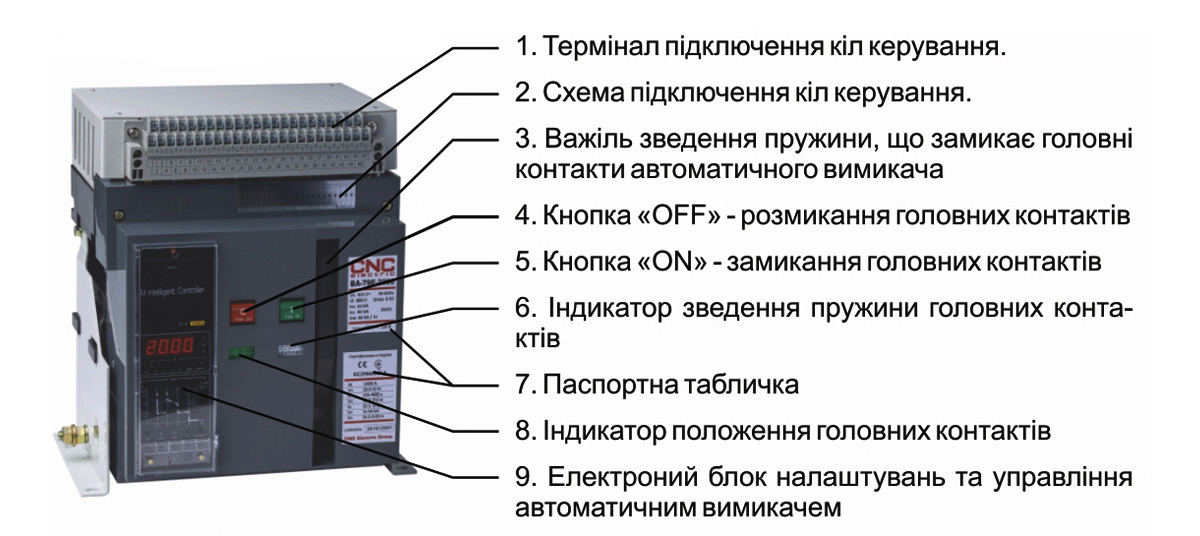

Органи управління вимикачів

ba79e

Ідентифікаційні характеристики

ba79e

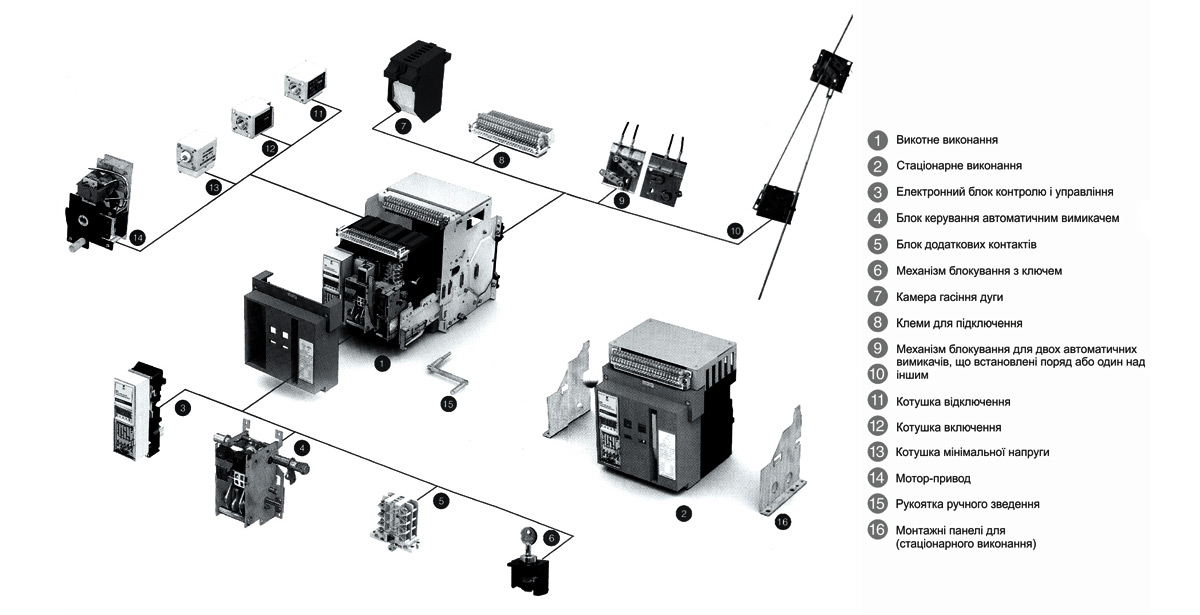

Додаткове обладнання

ba79e

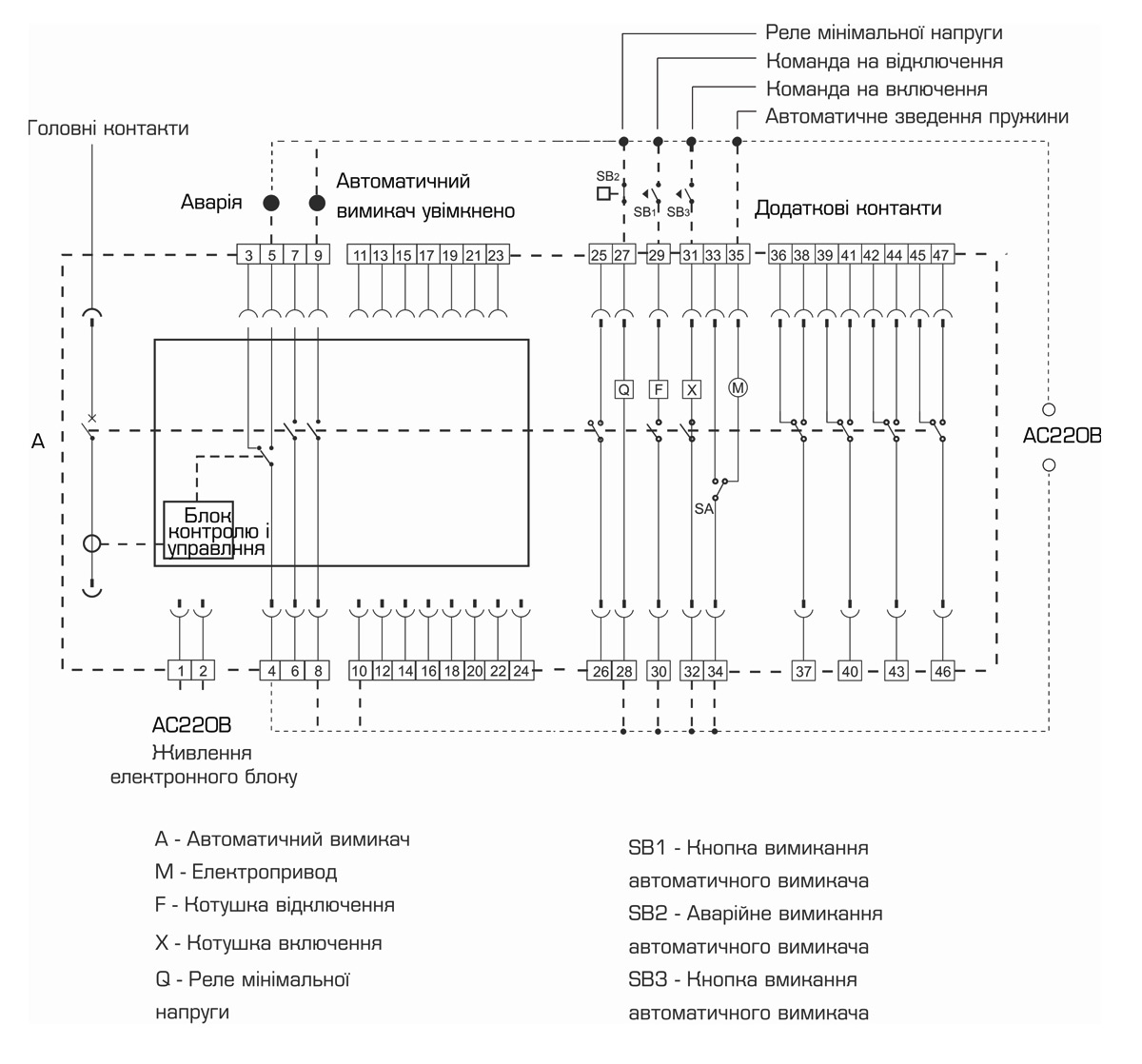

Принципова схема комутації ланцюгів управління

Принципова схема комутації ланцюгів управління ba79e

Креслення
