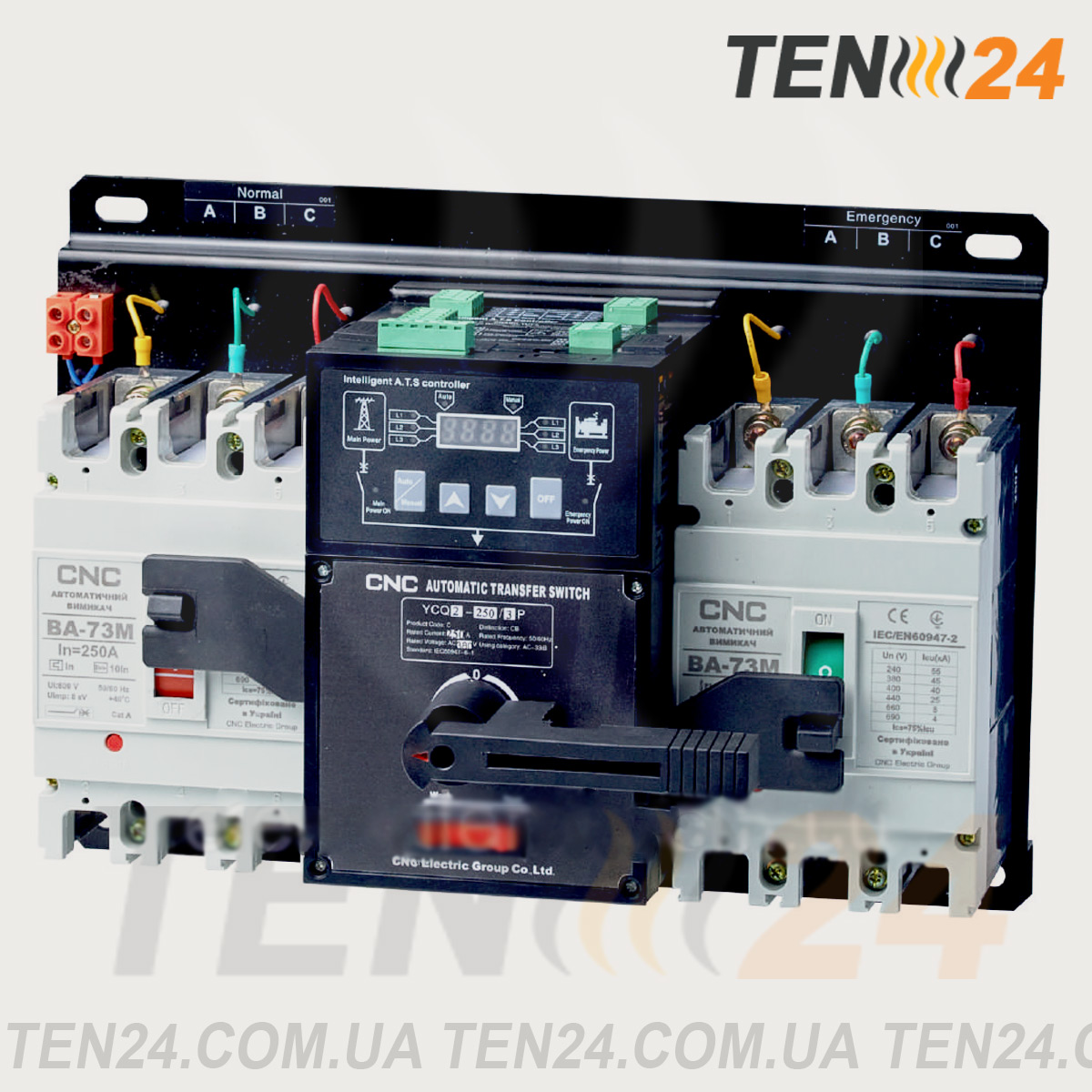

Автоматичне введення резерву АВР YCQ2C

Автоматичне введення резерву АВР YCQ2C від ТЕН 24 фото
Автоматичне введення резерву АВР YCQ2C від ТЕН 24 фото
Пристрій автоматичного введення резерву АВР YCQ2C включає в себе два 3- або 4-полюсних автоматичних вимикача, виконавчі електричні механізми для перемикання та блок управління з мікропроцесором.

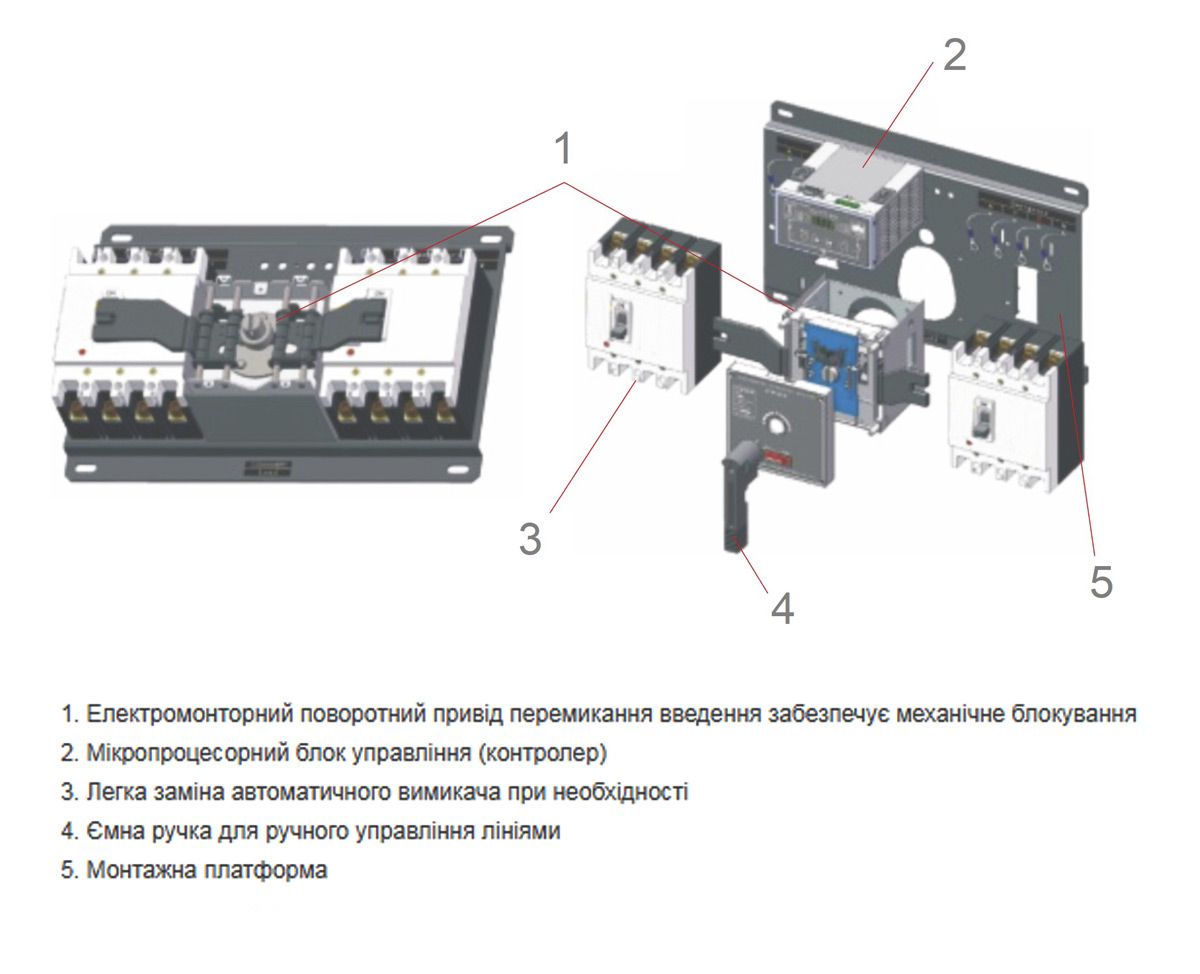

Конструкція пристрою:


Технічні характеристики

ВиробиНаявністьМакс. ширина підключенняIcwIcuНомінальний струмГабаритні розміри, ВхШхГ
Автоматичний ввод резерву YCQ2CB-125, 16-125А, 3Р, 380В, 25кАЗі складу17,5 mm8 - 12 In25 kA16 - 125 А200x460x190 mm
Автоматичний ввод резерву YCQ2CB-125, 16-125А, 3Р, 380В, 35кАЗі складу17,5 mm8 - 12 In35 kA16 - 125 A200x460x190 mm
Автоматичний ввод резерву YCQ2CB-160, 100-160А, 3Р, 380В, 30кАЗі складу24 mm8 - 12 In30 kA100 - 160 A220x490x207 mm
Автоматичний ввод резерву YCQ2CB-160, 100-160А, 3Р, 380В, 45кАЗі складу24 mm8 - 12 In45 kA100 - 160 A220x490x207 mm
Автоматичний ввод резерву YCQ2CB-250, 200-250А, 3Р, 380В, 30кАЗі складу24 mm8 - 12 In30 kA200 - 250 A220x490x207 mm
Автоматичний ввод резерву YCQ2CB-250, 200-250А, 3Р, 380В, 45кАЗі складу24 mm8 - 12 In45 kA200 - 250 A220x490x207 mm
Автоматичний ввод резерву YCQ2CB-400, 250-400А, 3Р, 380В, 35кАЗі складу30 mm8 - 12 In35 kA250 - 400 A310x630x239 mm
Автоматичний ввод резерву YCQ2CB-400, 250-400А, 3Р, 380В, 50кАЗі складу30 mm8 - 12 In50 kA250 - 400 A310x630x239 mm
Автоматичний ввод резерву YCQ2CB-630, 400-630А, 3Р, 380В, 40кАЗі складу43 mm8 - 12 In40 kA400 - 630 A350x740x244 mm
Автоматичний ввод резерву YCQ2CB-630, 400-630А, 3Р, 380В, 60кАЗі складу43 mm8 - 12 In60 kA400 - 630 A350x740x244 mm
Тип*Автоматичний вимикачКількість полюсівНомінальна максимальна відключна здатність, Icu kAНомінальний струм, AНомінальна напруга, VНом. напруга ізоляції, V
YCQ2Cx-63ВА-71М3, 44010, 16, 20, 32, 40, 50, 63АС 415500
YCQ2Cx-100ВА-72М3, 46016, 20, 32,40, 50, 63, 80, 100, 125800
YCQ2Cx-225ВА-73М3, 465125,160,180, 200, 225, 250
YCQ2Cx-400ВА-74М3, 485250, 315, 350, 400
YCQ2Cx-630ВА-75М3, 485500, 630
YCQ2Cx-800ВА-76М3, 490700, 800
YCQ2Cx-1250ВА-783801000, 1250
YCQ2Cx-1600ВА-783801600

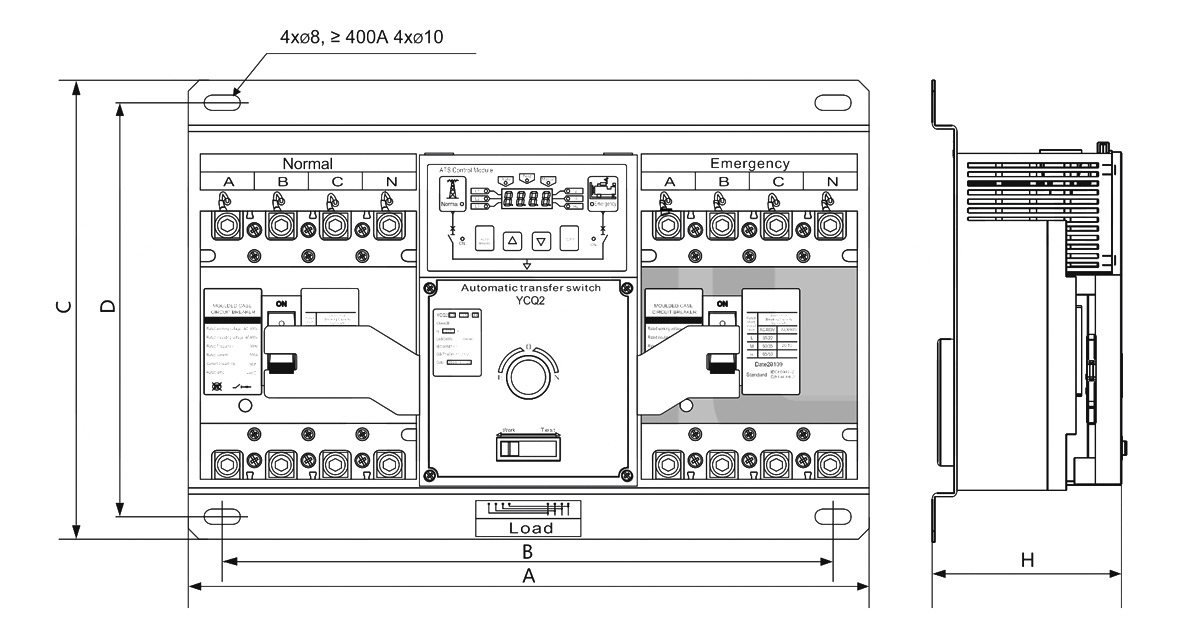

Габаритні розміри:

Тип Розмір, мм
A B C D H
3P 4P 3P 4P
YCQ2CB-63 305 355 265 315 255 230 141
YCQ2CB-125 335 395 295 355 255 230 141
YCQ2CB-250A 365 435 325 395 255 230 155
YCQ2CB-400A 491 587 431 527 330 300 215
YCQ2CB-630A 524 640 464 580 330 300 215
YCQ2CB-800A 580 720 520 660 340 310 215
YCQ2CB-1250A 580 720 520 660 415 385 290
YCQ2CB-1600A 580 720 520 660 415 385

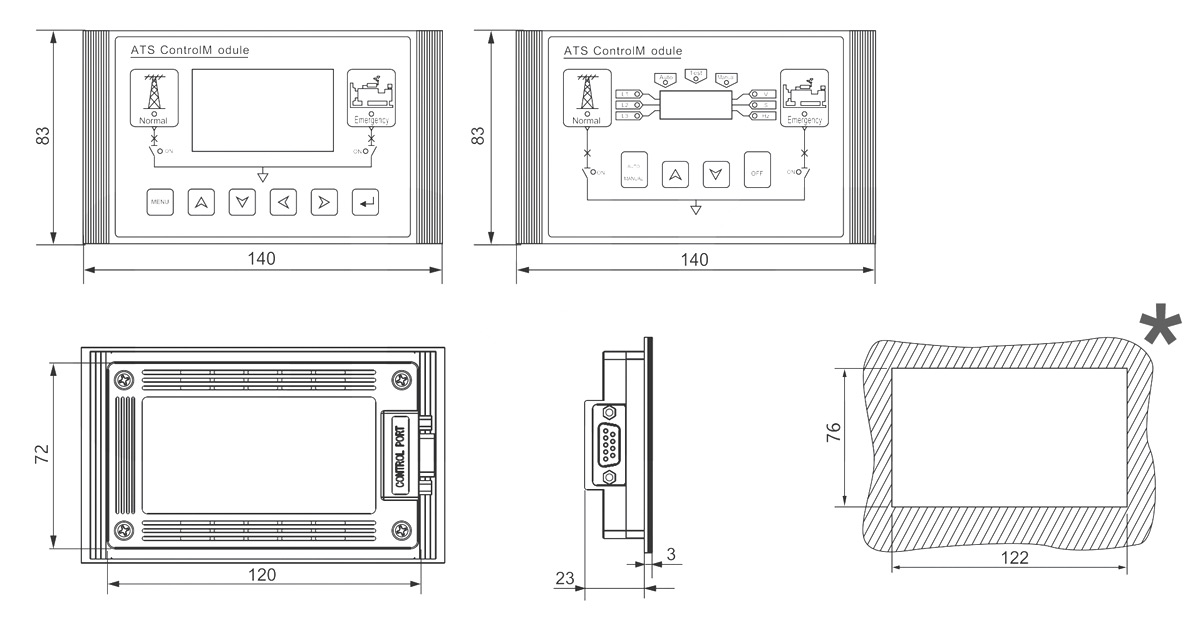

Габаритні розміри виносного дисплею:
