Модульний автоматичний вимикач YCB6H-63

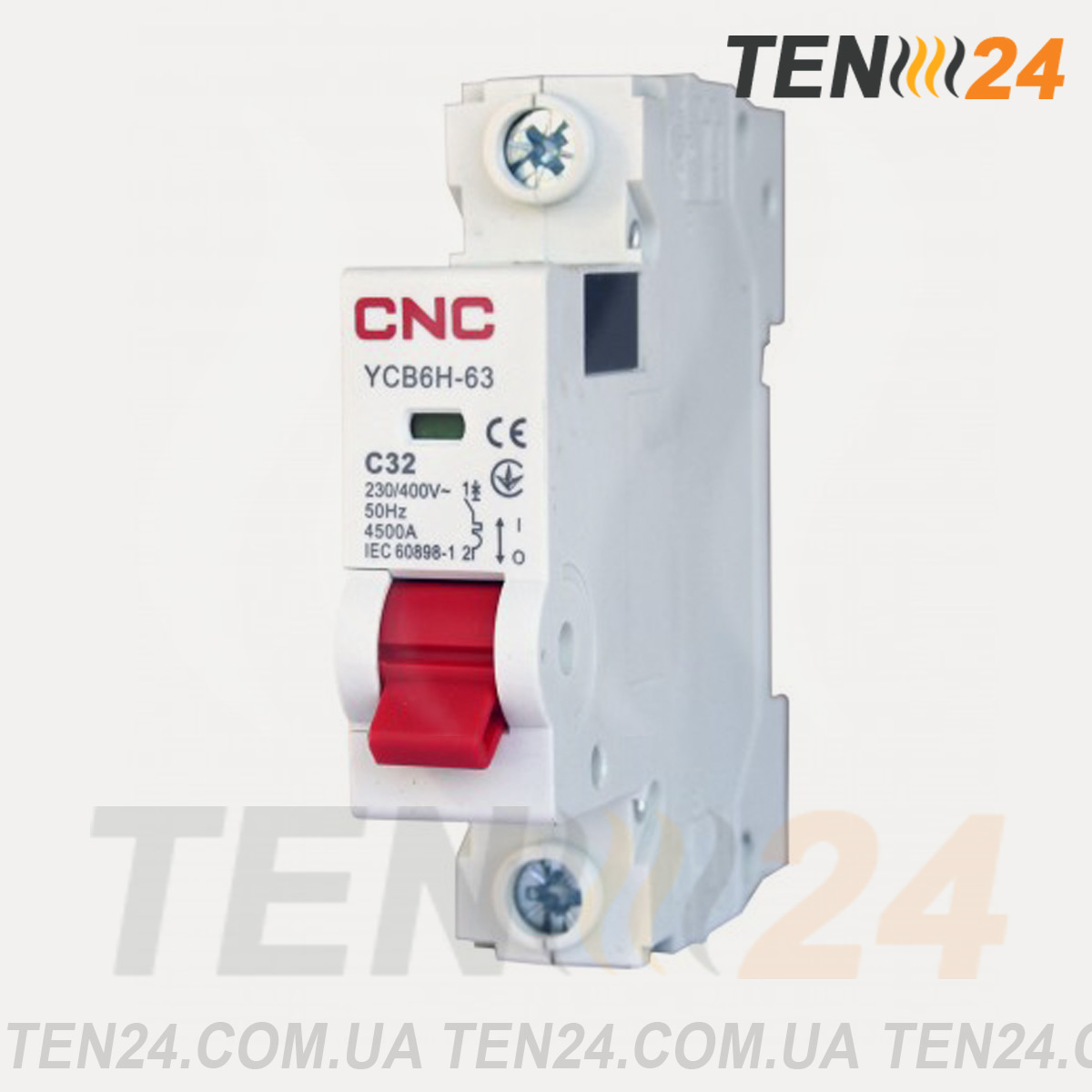

Модульний автоматичний вимикач YCB6H-63 фото 1 ТЕН24
Модульний автоматичний вимикач YCB6H-63 фото 1 ТЕН24
Модульний автоматичний вимикач YCB6H-63 фото 2 ТЕН24
Модульний автоматичний вимикач YCB6H-63 фото 2 ТЕН24
Модульний автоматичний вимикач YCB6H-63 фото 1 ТЕН24
Модульний автоматичний вимикач YCB6H-63 фото 2 ТЕН24

Автомати модульного типу використовуються для захисту електроланок від короткого замикання і перевантажень.

  • Тип розчеплювача: електромагнітний + тепловий
  • Номінальна напруга: 230/400 В
  • Номінальний струм: 1, 2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 А
  • Кількість полюсів: 1, 2, 3, 4




Характеристики

Технічні характеристики

Стандарти ДСТУ EN 60947-2:2015
Струм, А 1, 2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63
Час-струмова характеристика B, C, D
Полюсів 1, 2, 3, 4
Комутаційна здатність, кА 4.5
Напруга (змінний струм), В 230/400
Частота, Гц 50/60
Напруга (постійний струм), В/полюс 60
Напруга ізоляції, В 500
Імпульсна напруга (максимально), кВ 4
Напруга тестування ізоляції (1хв), кВ 2
Комутаційна зносостійкість, кількість циклів вкл. / викл. электрична 10 000
механічна 20 000
Тип розчеплювача електромагнітний + тепловий
Еталонна температура настройки термомагнітного розчеплювача, °С 30
Перетин провідника, мм² 1-25
Підключення вводу зверху чи знизу
Момент зажиму болтів, Нм 2.5
Монтаж на DIN-рейку 35х7.5мм
Підключення шиною шина типа «Pin»
Маса одного полюса, кг 0.12
Гарантія 3 роки

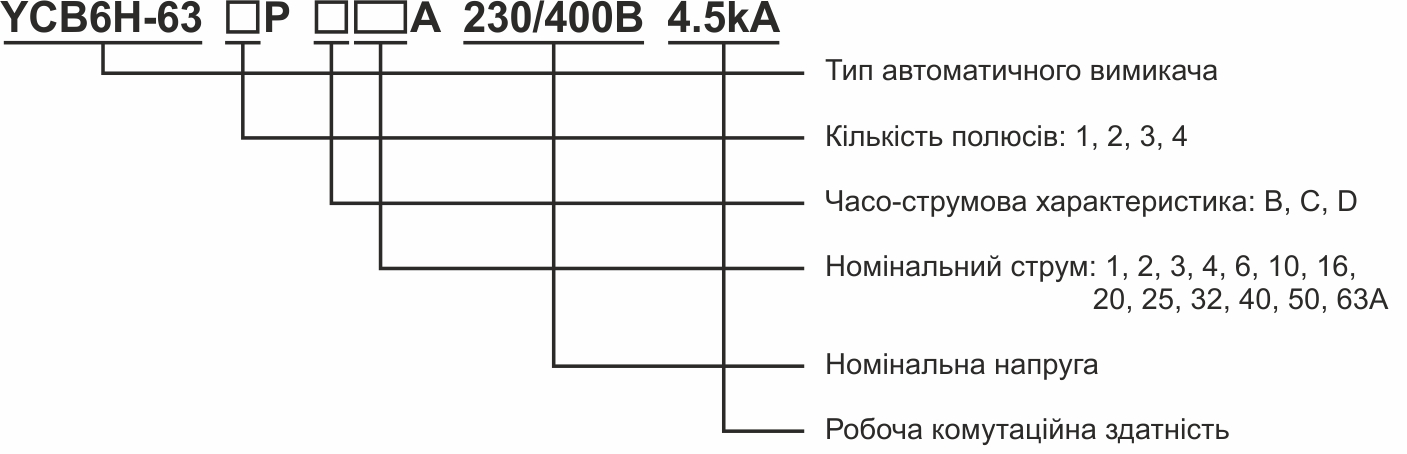

Модель автоматичного вимикача К-ть полюсов Час-струмова
хар-ка
Струм Коммутац. здатність Вага Розміри
ВхШхГ
Автомат YCB6H-63 1P B1A 230/400B 4.5kA 1P B 1A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P C1A 230/400B 4.5kA 1P C 1A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P D1A 230/400B 4.5kA 1P D 1A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P B2A 230/400B 4.5kA 1P B 2A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P C2A 230/400B 4.5kA 1P C 2A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P D2A 230/400B 4.5kA 1P D 2A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P B3A 230/400B 4.5kA 1P B 3A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P C3A 230/400B 4.5kA 1P C 3A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P D3A 230/400B 4.5kA 1P D 3A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P B4A 230/400B 4.5kA 1P B 4A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P C4A 230/400B 4.5kA 1P C 4A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P D4A 230/400B 4.5kA 1P D 4A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P B6A 230/400B 4.5kA 1P B 6A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P C6A 230/400B 4.5kA 1P C 6A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P D6A 230/400B 4.5kA 1P D 6A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P B10A 230/400B 4.5kA 1P B 10A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P C10A 230/400B 4.5kA 1P C 10A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P D10A 230/400B 4.5kA 1P D 10A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P B16A 230/400B 4.5kA 1P B 16A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P C16A 230/400B 4.5kA 1P C 16A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P D16A 230/400B 4.5kA 1P D 16A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P B20A 230/400B 4.5kA 1P B 20A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P C20A 230/400B 4.5kA 1P C 20A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P D20A 230/400B 4.5kA 1P D 20A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P B25A 230/400B 4.5kA 1P B 25A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P C25A 230/400B 4.5kA 1P C 25A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P D25A 230/400B 4.5kA 1P D 25A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P B32A 230/400B 4.5kA 1P B 32A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P C32A 230/400B 4.5kA 1P C 32A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P D32A 230/400B 4.5kA 1P D 32A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P B40A 230/400B 4.5kA 1P B 40A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P C40A 230/400B 4.5kA 1P C 40A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P D40A 230/400B 4.5kA 1P D 40A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P B50A 230/400B 4.5kA 1P B 50A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P C50A 230/400B 4.5kA 1P C 50A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P D50A 230/400B 4.5kA 1P D 50A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P B63A 230/400B 4.5kA 1P B 63A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P C63A 230/400B 4.5kA 1P C 63A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 1P D63A 230/400B 4.5kA 1P D 63A 4.5kA 83.3г 77х18х74.5
Автомат YCB6H-63 2P B1A 230/400B 4.5kA 2P B 1A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P C1A 230/400B 4.5kA 2P C 1A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P D1A 230/400B 4.5kA 2P D 1A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P B2A 230/400B 4.5kA 2P B 2A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P C2A 230/400B 4.5kA 2P C 2A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P D2A 230/400B 4.5kA 2P D 2A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P B3A 230/400B 4.5kA 2P B 3A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P C3A 230/400B 4.5kA 2P C 3A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P D3A 230/400B 4.5kA 2P D 3A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P B4A 230/400B 4.5kA 2P B 4A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P C4A 230/400B 4.5kA 2P C 4A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P D4A 230/400B 4.5kA 2P D 4A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P B6A 230/400B 4.5kA 2P B 6A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P C6A 230/400B 4.5kA 2P C 6A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P D6A 230/400B 4.5kA 2P D 6A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P B10A 230/400B 4.5kA 2P B 10A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P C10A 230/400B 4.5kA 2P C 10A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P D10A 230/400B 4.5kA 2P D 10A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P B16A 230/400B 4.5kA 2P B 16A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P C16A 230/400B 4.5kA 2P C 16A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P D16A 230/400B 4.5kA 2P D 16A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P B20A 230/400B 4.5kA 2P B 20A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P C20A 230/400B 4.5kA 2P C 20A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P D20A 230/400B 4.5kA 2P D 20A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P B25A 230/400B 4.5kA 2P B 25A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P C25A 230/400B 4.5kA 2P C 25A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P D25A 230/400B 4.5kA 2P D 25A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P B32A 230/400B 4.5kA 2P B 32A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P C32A 230/400B 4.5kA 2P C 32A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P D32A 230/400B 4.5kA 2P D 32A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P B40A 230/400B 4.5kA 2P B 40A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P C40A 230/400B 4.5kA 2P C 40A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P D40A 230/400B 4.5kA 2P D 40A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P B50A 230/400B 4.5kA 2P B 50A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P C50A 230/400B 4.5kA 2P C 50A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P D50A 230/400B 4.5kA 2P D 50A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P B63A 230/400B 4.5kA 2P B 63A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P C63A 230/400B 4.5kA 2P C 63A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 2P D63A 230/400B 4.5kA 2P D 63A 4.5kA 168.7г 77х36х74.5
Автомат YCB6H-63 3P B1A 230/400B 4.5kA 3P B 1A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P C1A 230/400B 4.5kA 3P C 1A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P D1A 230/400B 4.5kA 3P D 1A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P B2A 230/400B 4.5kA 3P B 2A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P C2A 230/400B 4.5kA 3P C 2A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P D2A 230/400B 4.5kA 3P D 2A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P B3A 230/400B 4.5kA 3P B 3A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P C3A 230/400B 4.5kA 3P C 3A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P D3A 230/400B 4.5kA 3P D 3A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P B4A 230/400B 4.5kA 3P B 4A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P C4A 230/400B 4.5kA 3P C 4A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P D4A 230/400B 4.5kA 3P D 4A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P B6A 230/400B 4.5kA 3P B 6A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P C6A 230/400B 4.5kA 3P C 6A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P D6A 230/400B 4.5kA 3P D 6A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P B10A 230/400B 4.5kA 3P B 10A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P C10A 230/400B 4.5kA 3P C 10A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P D10A 230/400B 4.5kA 3P D 10A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P B16A 230/400B 4.5kA 3P B 16A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P C16A 230/400B 4.5kA 3P C 16A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P D16A 230/400B 4.5kA 3P D 16A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P B20A 230/400B 4.5kA 3P B 20A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P C20A 230/400B 4.5kA 3P C 20A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P D20A 230/400B 4.5kA 3P D 20A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P B25A 230/400B 4.5kA 3P B 25A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P C25A 230/400B 4.5kA 3P C 25A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P D25A 230/400B 4.5kA 3P D 25A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P B32A 230/400B 4.5kA 3P B 32A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P C32A 230/400B 4.5kA 3P C 32A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P D32A 230/400B 4.5kA 3P D 32A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P B40A 230/400B 4.5kA 3P B 40A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P C40A 230/400B 4.5kA 3P C 40A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P D40A 230/400B 4.5kA 3P D 40A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P B50A 230/400B 4.5kA 3P B 50A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P C50A 230/400B 4.5kA 3P C 50A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P D50A 230/400B 4.5kA 3P D 50A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P B63A 230/400B 4.5kA 3P B 63A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P C63A 230/400B 4.5kA 3P C 63A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 3P D63A 230/400B 4.5kA 3P D 63A 4.5kA 257г 77х54х74.5
Автомат YCB6H-63 4P B1A 230/400B 4.5kA 4P B 1A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P C1A 230/400B 4.5kA 4P C 1A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P D1A 230/400B 4.5kA 4P D 1A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P B2A 230/400B 4.5kA 4P B 2A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P C2A 230/400B 4.5kA 4P C 2A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P D2A 230/400B 4.5kA 4P D 2A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P B3A 230/400B 4.5kA 4P B 3A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P C3A 230/400B 4.5kA 4P C 3A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P D3A 230/400B 4.5kA 4P D 3A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P B4A 230/400B 4.5kA 4P B 4A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P C4A 230/400B 4.5kA 4P C 4A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P D4A 230/400B 4.5kA 4P D 4A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P B6A 230/400B 4.5kA 4P B 6A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P C6A 230/400B 4.5kA 4P C 6A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P D6A 230/400B 4.5kA 4P D 6A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P B10A 230/400B 4.5kA 4P B 10A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P C10A 230/400B 4.5kA 4P C 10A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P D10A 230/400B 4.5kA 4P D 10A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P B16A 230/400B 4.5kA 4P B 16A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P C16A 230/400B 4.5kA 4P C 16A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P D16A 230/400B 4.5kA 4P D 16A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P B20A 230/400B 4.5kA 4P B 20A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P C20A 230/400B 4.5kA 4P C 20A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P D20A 230/400B 4.5kA 4P D 20A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P B25A 230/400B 4.5kA 4P B 25A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P C25A 230/400B 4.5kA 4P C 25A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P D25A 230/400B 4.5kA 4P D 25A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P B32A 230/400B 4.5kA 4P B 32A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P C32A 230/400B 4.5kA 4P C 32A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P D32A 230/400B 4.5kA 4P D 32A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P B40A 230/400B 4.5kA 4P B 40A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P C40A 230/400B 4.5kA 4P C 40A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P D40A 230/400B 4.5kA 4P D 40A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P B50A 230/400B 4.5kA 4P B 50A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P C50A 230/400B 4.5kA 4P C 50A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P D50A 230/400B 4.5kA 4P D 50A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P B63A 230/400B 4.5kA 4P B 63A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P C63A 230/400B 4.5kA 4P C 63A 4.5kA 342.6г 77х72х74.5
Автомат YCB6H-63 4P D63A 230/400B 4.5kA 4P D 63A 4.5kA 342.6г 77х72х74.5

Маркування


Креслення

Задати питання

Логотип ТЕН 24
Для того, щоб купити нагрівачі або надіслати електронною поштою питання заповніть форму або просто зателефонуйте за телефонами
