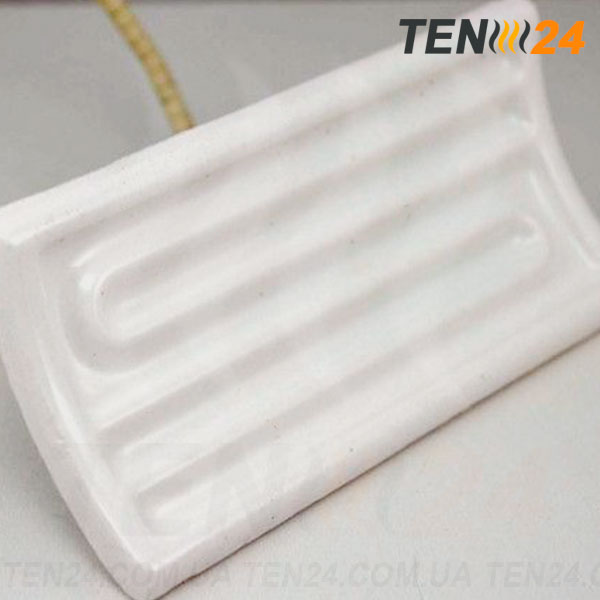

Іч нагрівач керамічний вигнутий
Іч нагрівач керамічний вигнутий
Інфрачервоні випромінювачі керамічні 122х60
Інфрачервоні випромінювачі керамічні 122х60

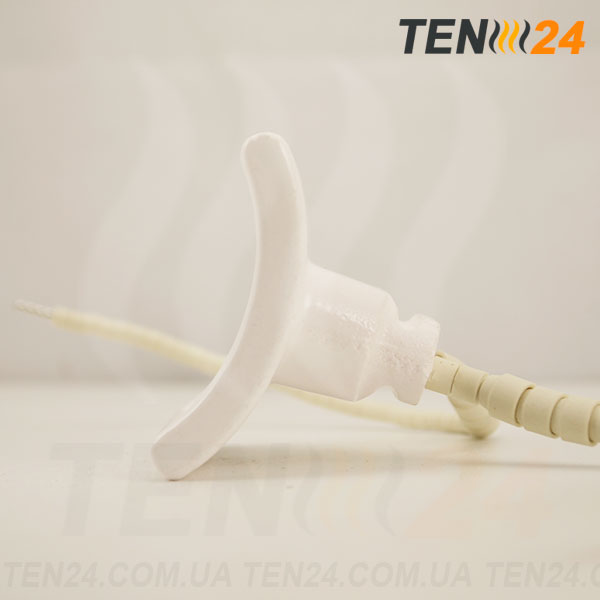

Сферичний інфрачервоний керамічний випромінювач
Сферичний інфрачервоний керамічний випромінювач
Сферичний інфрачервоний керамічний випромінювач 60х60
Сферичний інфрачервоний керамічний випромінювач 60х60
Сферичний інфрачервоний керамічний випромінювач
Сферичний інфрачервоний керамічний випромінювач
Сферичний інфрачервоний керамічний випромінювач 60х60
Сферичний інфрачервоний керамічний випромінювач 60х60

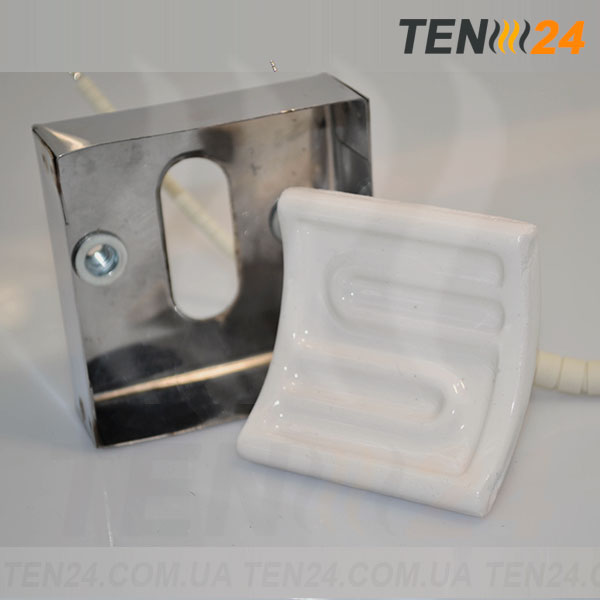

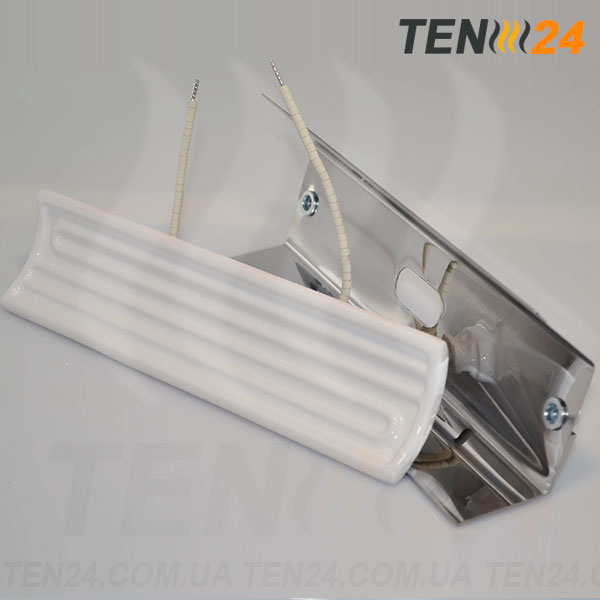

Сферичний інфрачервоний керамічний випромінювач з рефлектором
Сферичний інфрачервоний керамічний випромінювач з рефлектором
Сферичний інфрачервоний керамічний випромінювач 60х60
Сферичний інфрачервоний керамічний випромінювач 60х60

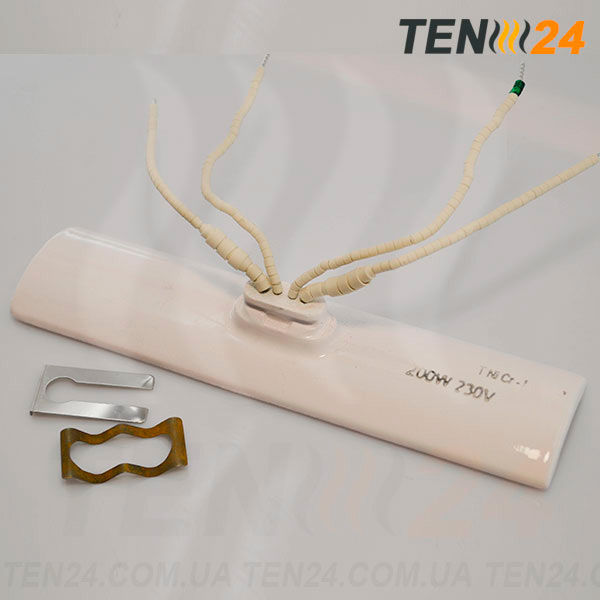

Сферичний інфрачервоний керамічний випромінювач з термопарою
Сферичний інфрачервоний керамічний випромінювач з термопарою

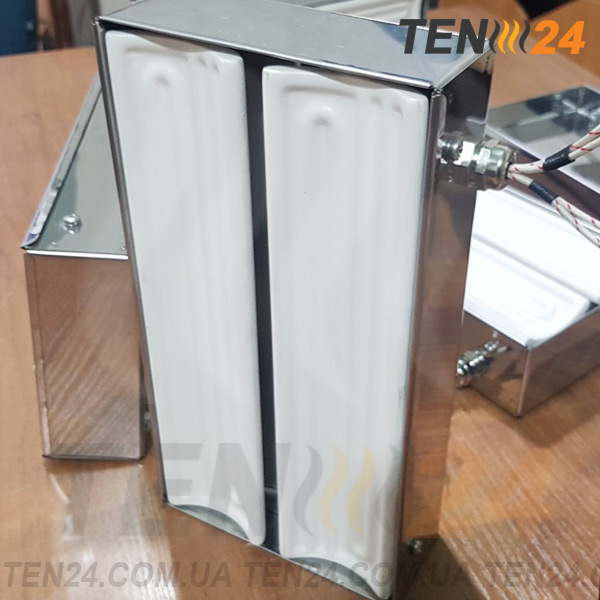

Інфрачервоний випромінювач з двох сферичних нагрівальних елементів у металевому рефлекторі від виробника ТЕН 24
Інфрачервоний випромінювач з двох сферичних нагрівальних елементів у металевому рефлекторі від виробника ТЕН 24
Інфрачервоний модуль з двох виромінювачів ECS від ТЕН 24
Інфрачервоний модуль з двох виромінювачів ECS від ТЕН 24

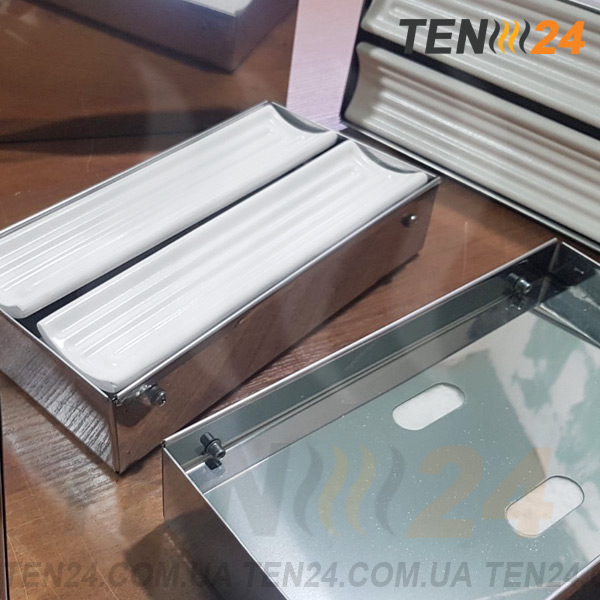

Інфрачервоні випромінювачі та рефлектор для них від ТЕН 24
Інфрачервоні випромінювачі та рефлектор для них від ТЕН 24
Вигнуті керамічні випромінювачі від ТЕН 24 фото
Іч нагрівач керамічний вигнутий
Інфрачервоні випромінювачі керамічні 122х60
Сферичний інфрачервоний керамічний випромінювач
Сферичний інфрачервоний керамічний випромінювач 60х60
Сферичний інфрачервоний керамічний випромінювач
Сферичний інфрачервоний керамічний випромінювач 60х60
Сферичний інфрачервоний керамічний випромінювач з рефлектором
Сферичний інфрачервоний керамічний випромінювач 60х60
Сферичний інфрачервоний керамічний випромінювач з термопарою
Інфрачервоний випромінювач з двох сферичних нагрівальних елементів у металевому рефлекторі від виробника ТЕН 24
Інфрачервоний модуль з двох виромінювачів ECS від ТЕН 24
Інфрачервоні випромінювачі та рефлектор для них від ТЕН 24

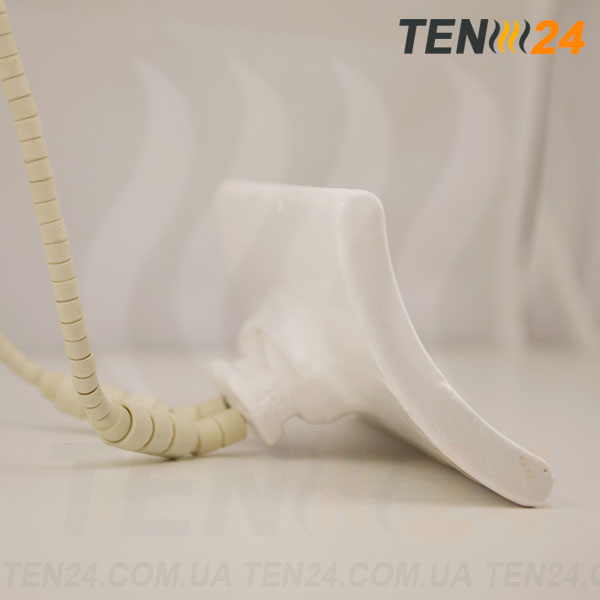

Керамічні випромінювачі інфрачервоні сферичні мають вигнуту поверхню, що дозволяє їм значно збільшити зону нагріву через розсіювання променів інфрачервоного випромінювання з кутом 75 градусів.

Розміри випромінювачів вигнутих:

  • ІКНс 1 - 245 х 60 мм,
  • ІКНс 2 - 122 х 60 мм,
  • ІКНс 3 - 60 х 60 мм,
  • ІКНс 4 - 290 х 90 мм

Сферичні керамічні інфрачервоні випромінювачі використовуються в різному промисловому інфрачервоному обладнанні, наприклад, в термоформуванні, інфрачервоної сушці, а також в інфрачервоних саунах, інфрачервоних обігрівачах та іншому іч обладнанні.

Конструкція інфрачервоного керамічного випромінювача

Нагрівання здійснюється при проходженні електричного струму по дроту з високими характеристиками опору. У керамічних інфрачервоних випромінювачах ECS використовується високорезістівний дріт французького виробництва від фірми RESCAL. Нагрівальний провід заливається в формі керамічним матеріалом з великою огнеупорністю і хорошою міцністю.

Для додаткового опору впливу вологості зовні керамічний корпус покривається глазур'ю, що не пропускає воду. Під замовлення глазур може бути не тільки білою, а й інших кольорів.

Для підключення до електромережі виведені термостійкі дроти, які додатково ізолюються намистинами з технічної кераміки.

Купити сферичні керамічні випромінювачі

Купити керамічні випромінювачі з вигнутою поверхнею можна прямо зі складу або під замовлення з потрібними вам параметрами потужності. Ми можемо виготовити керамічні випромінювачі з додатковим контролем температури (вбудована термопара типу К) або терморегулятором.

Технічні характеристики сферичних випромінювачів:

Інфрачервоні випромінювачі керамічні 245х60

Довжина, мм

245

Ширина, мм

60

Напруга, В

220

Температура (максимальна), °C

700

Діапазон іч хвиль, мкм

2,9-5,0

Потужність, Вт

1000

Параметри випромінювачів керамічних 245х60


Потужність, Вт

150

250

400

500

650

1000

Середня температура, °С

300

410

500

550

600

700

Довжина хвилі, мкм

5,0

4,4

3,9

3,6

3,3

2,9

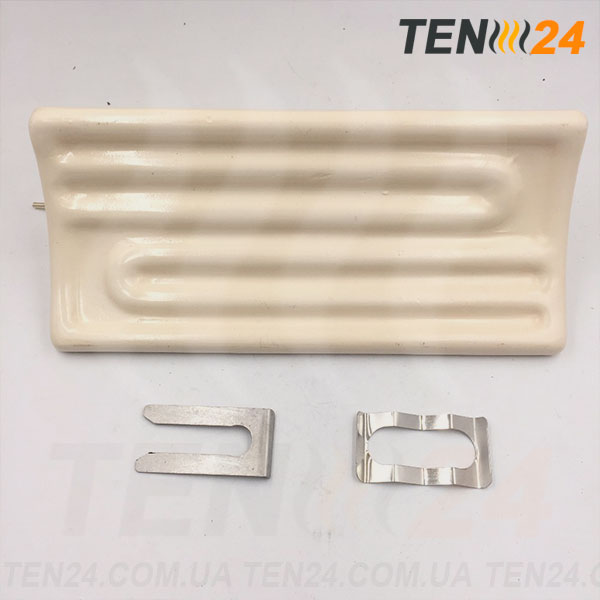

Інфрачервоні випромінювачі керамічні 122х60

Довжина, мм

122

Ширина, мм

60

Напруга, В

220

Температура нагріву (максимальна), °C

700

Діапазон іч хвиль, мкм

2,9-5,0

Потужність (максимальна), Вт

500

Параметры випромінювачів керамічних 122х60


Потужність, Вт

75

125

200

250

325

500

Середня температура, °C

300

410

500

550

600

700

Довжина хвилі, мкм

5,0

4,4

3,9

3,6

3,3

2,9

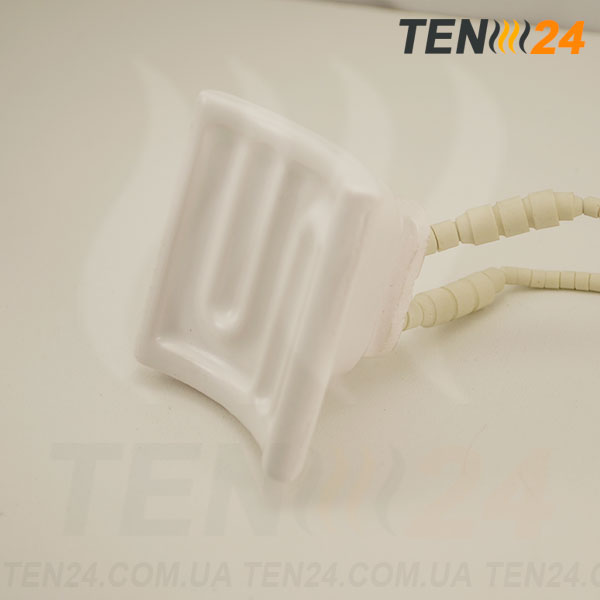

Інфрачервоні випромінювачі керамічні 60х60

Довжина, мм

60

Ширина, мм

60

Напруга, В

220

Температура нагріву (максимальна), °C

620

Діапазон іч хвиль, мкм

2,9-5,0

Потужність (максимальна), Вт

250

Параметри випромінювачів керамічних 60х60

Потужність, Вт

50

75

100

125

165

250

Середня температура, °C

300

350

400

450

500

620

Довжина хвилі, мкм

5,0

4,4

3,9

3,6

3,3

2,9

Інфрачервоні випромінювачі керамічні 290х90

Довжина, мм

290

Ширина, мм

90

Напруга, В

220

Температура нагріву(максимальна), °C

700

Діапазон іч хвиль, мкм

2,9-5,0

Потужність (максимальна), Вт

1500

Характеристики випромінювачів 290х90


Потужність, Вт

300

500

700

1000

1200

1500

Середня температура, °С

300

410

500

550

600

700

Довжина хвилі, мкм

5,0

4,4

3,9

3,6

3,3

2,9

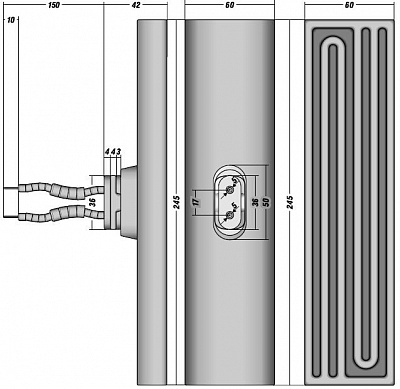

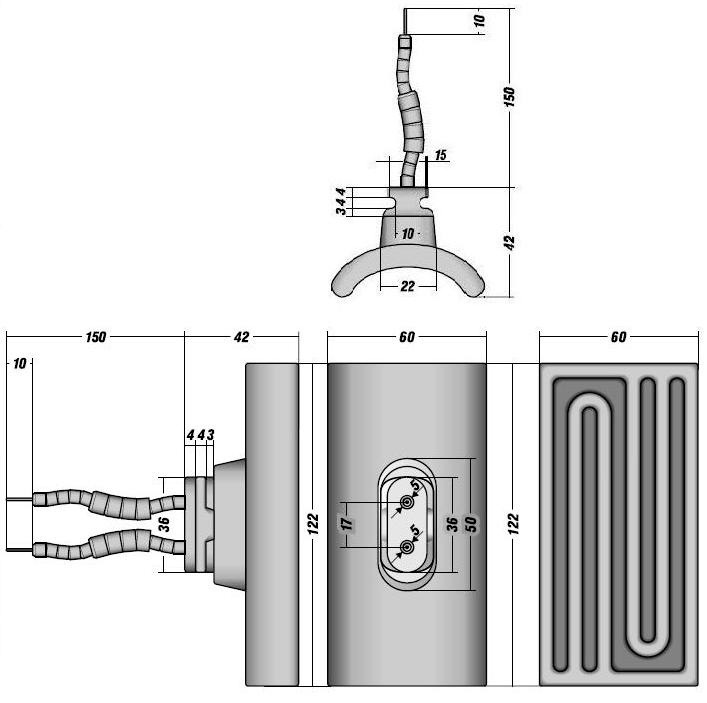

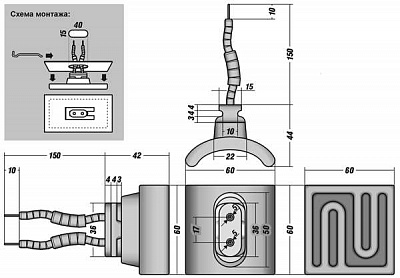

Креслення
