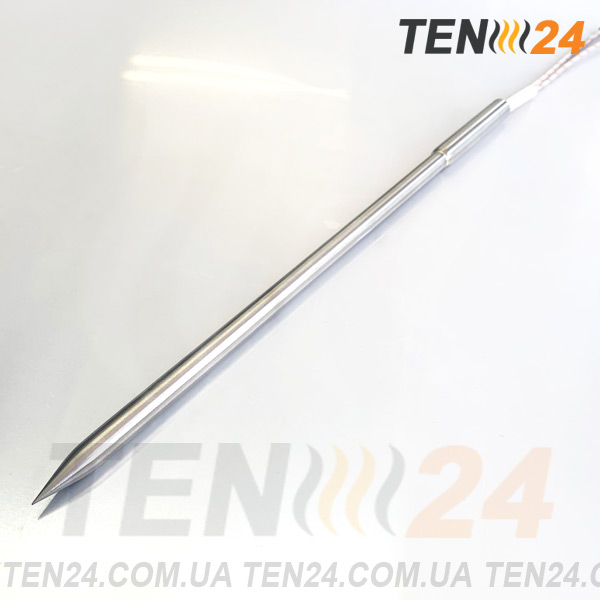

Патронний ТЕН для обладнання з виготовлення люля-кебабу від компанії ТЕН 24
Патронний ТЕН для обладнання з виготовлення люля-кебабу від компанії ТЕН 24
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото

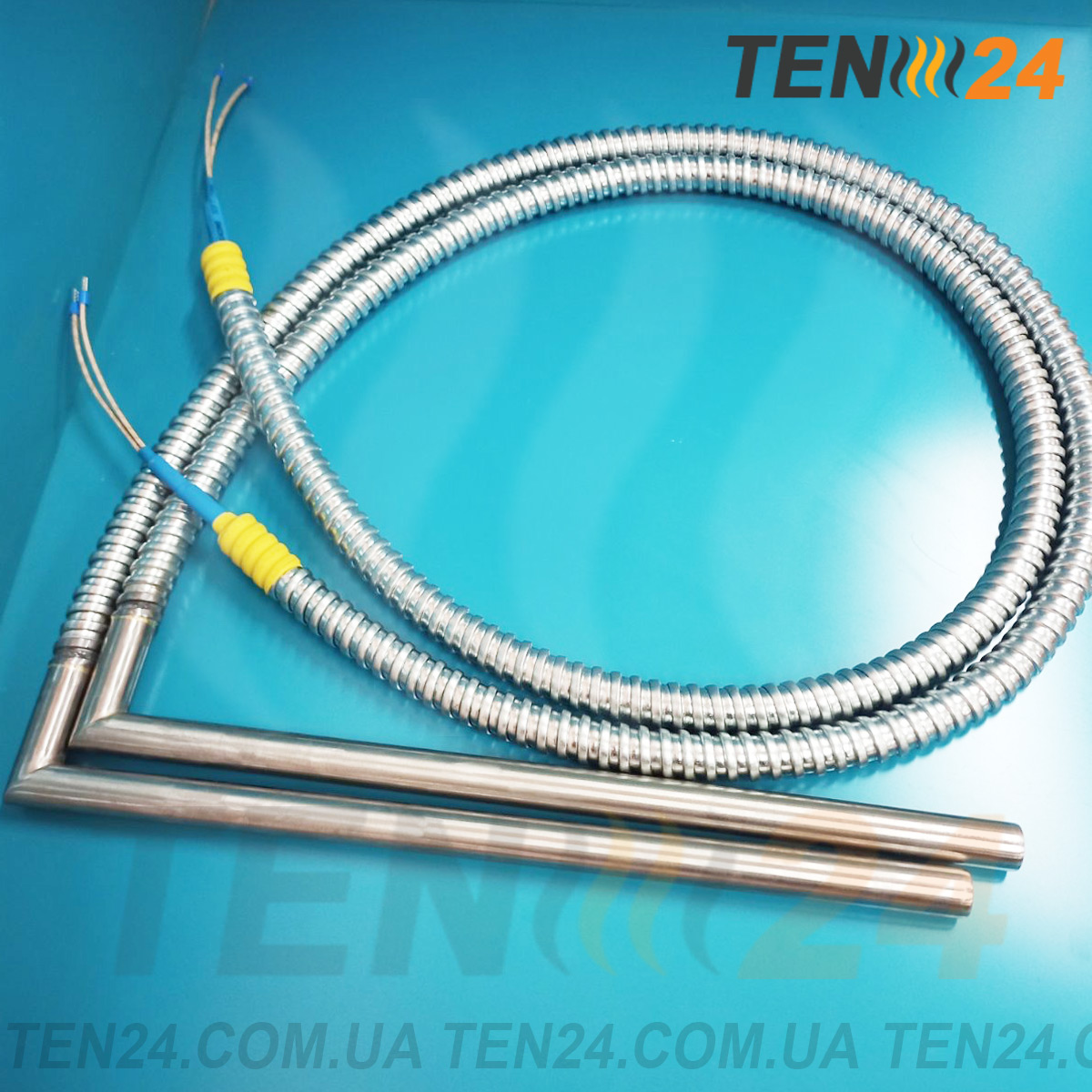

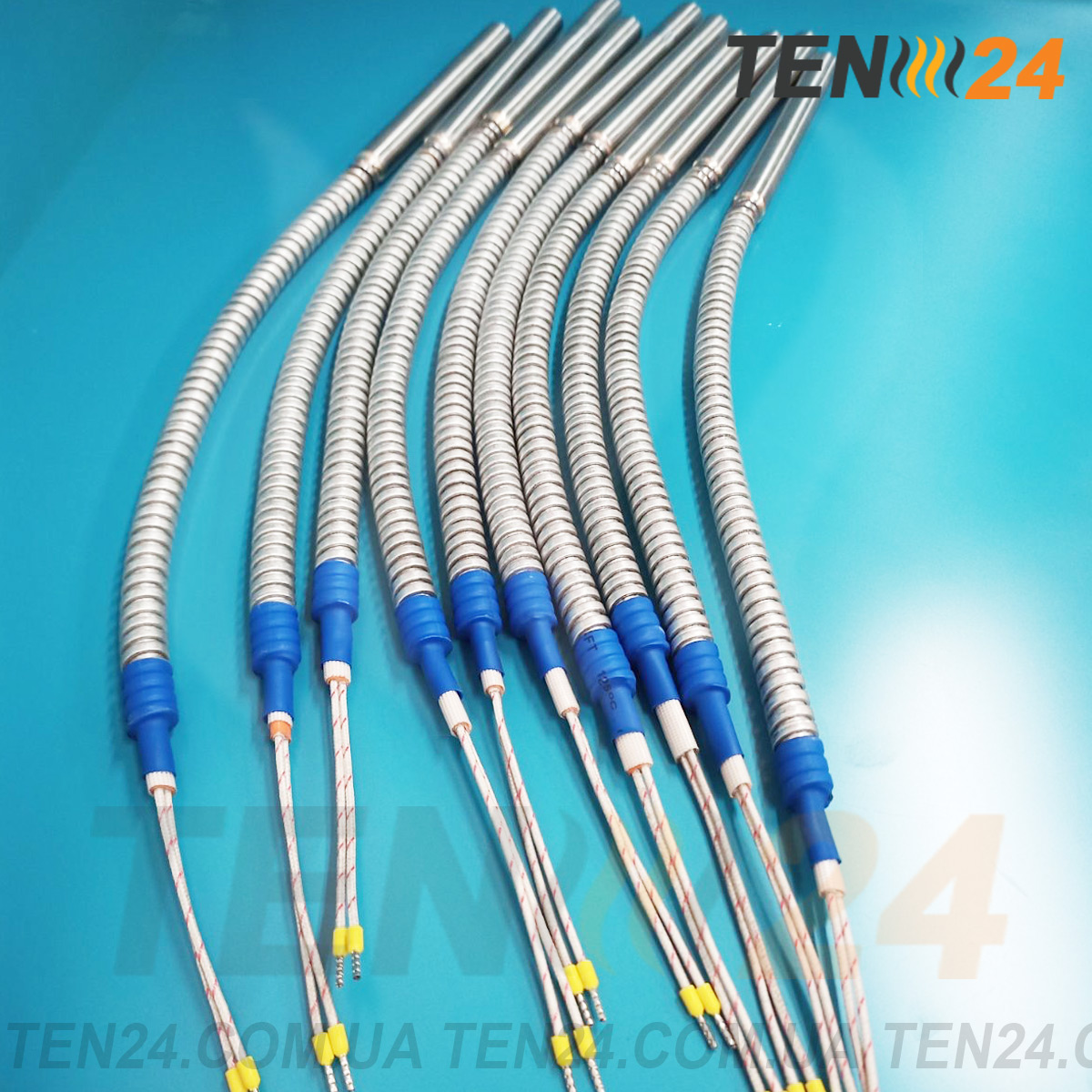

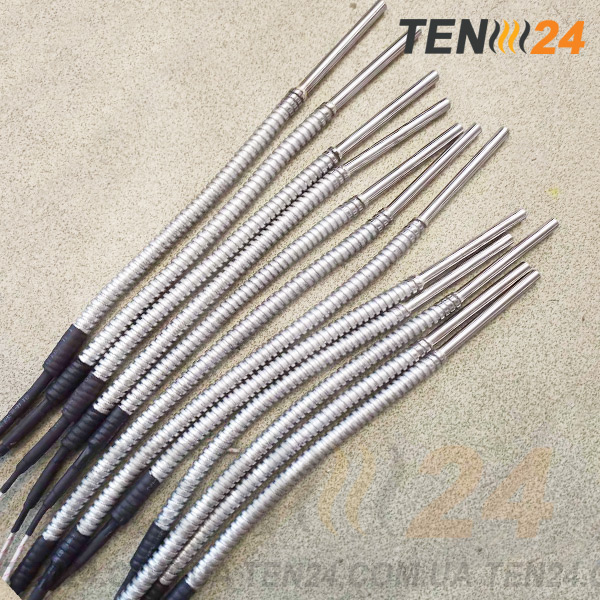

Нагрівачі патронні із захистом дроти гофрованою опліткою
Нагрівачі патронні із захистом дроти гофрованою опліткою
Пальчикові нагрівачі для прес-форм
Пальчикові нагрівачі для прес-форм

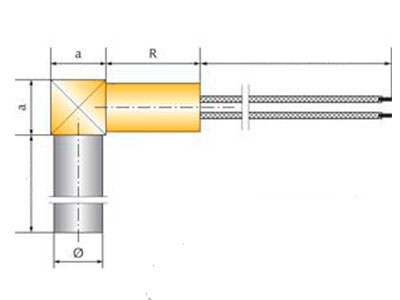

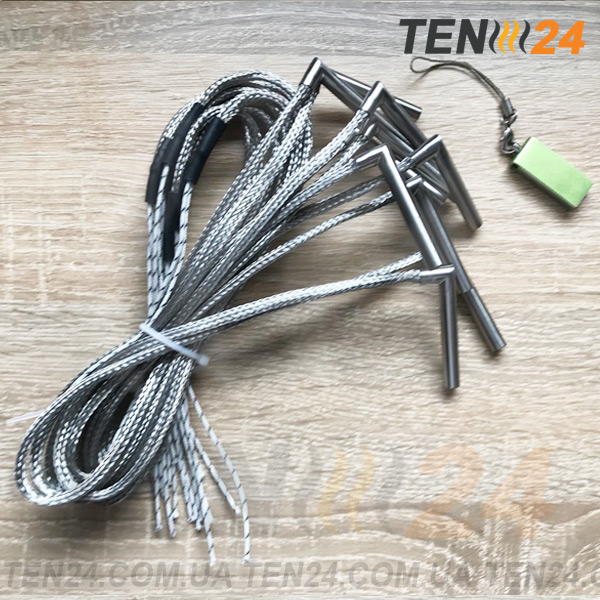

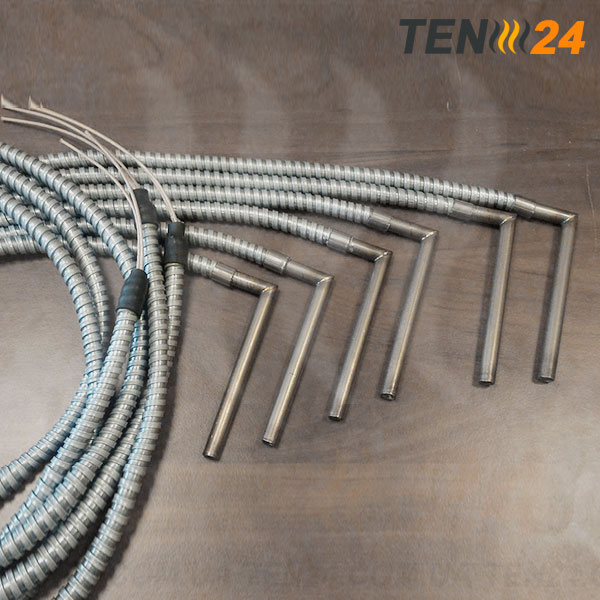

ТЕН патронний Г-подібний
ТЕН патронний Г-подібний

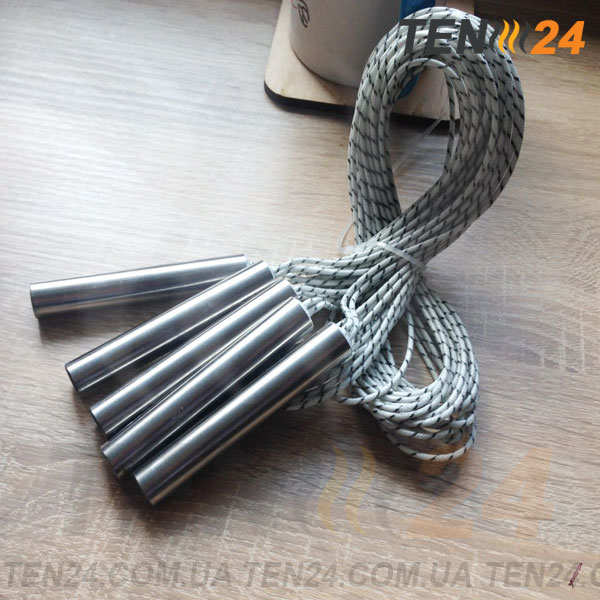

Патронні ТЕНи від виробника ТЕН 24
Патронні ТЕНи від виробника ТЕН 24
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото
Патронний ТЕН для обладнання з виготовлення люля-кебабу від компанії ТЕН 24
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото
Нагрівачі патронні із захистом дроти гофрованою опліткою
Пальчикові нагрівачі для прес-форм
ТЕН патронний Г-подібний
Патронні ТЕНи від виробника ТЕН 24
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото
Патронні нагрівачі від ТЕН 24 фото

Патронні (пальчикові) нагрівачі застосовуються для нагріву прес-форм та інших деталей обладнання контактним способом.

Даний тип нагрівачів має високу щільність потужності, що дозволяє нагрівати деталі обладнання до високих температур при невеликому розмірі Тена.

Діаметр - 3-50 мм

Довжина - 50-1300 мм

Максимальна потужність - 50 Вт / см2

Пальчикові нагрівачі широко застосовуються в промисловості для нагрівання металевих прес-форм, ТПА термопластавтоматів, ливарних форм, частин виробничих машин, вузлів механізмів. Також патронні ТЕНи можуть використовуватися не тільки для нагріву металевих частин обладнання, а й для нагрівання масел, води або газів.

Конструкція патронних нагрівачів

Корпус патронних ТЕНів виготовляється з жароміцної нержавіючої сталі або латуні. Трубка оболонки запаяна з одного боку, а з іншого розміщуються контактні виводи проводів. Нагрівальний елемент у вигляді завитої в спіраль високорезістівної стрічки розміщується всередині корпусу на термостійкому керамічному осерді. Ізоляцією в нагрівачах патронного типу виступає сипучий порошок двоокису магнію.

З боку контактних виводів нагрівач герметизується особливим складом, який допомагає запобіганню потрапляння на нагрівач вологи, тим самим поишая безпеку використання і термін служби нагрівачів.

Особливості установки

Для забезпечення щільного контакту з поверхнею, що нагрівається деталі поверхню металевого корпусу шліфується до дзеркального блиску. Таким чином посадка Тена в нагріваючу частину обладнання виходить дуже щільною, зазор діаметра становить не більше 0,02 мм.

Така велика щільність прилягання потрібна для безпеки роботи нагрівального елементу, так як навіть невеликий повітряний зазор призводить до перегріву патронних ТЕНів і перегорання нагрівальної спіралі.

Для того, щоб максимально збільшити прилягання Тена в отворі необхідно обов'язково використовувати спеціальну термопасту для високих температур.

Для максимального прилягання і зручного монтажу патронних нагрівачів можна замовити виготовлення розширюється патронного Тена, який має здатність змінювати форму при нагріванні, тим самим збільшуючи контакт з поверхнею.

Купити патронні нагрівачі в компанії ТЕН 24 можна з виготовленням під замовлення за вашими характеристиками або в стандартних варіантах зі складу. Терміни виготовлення становлять всього від двох днів. Провести замовлення можна по телефону або за допомогою заявки на нашому сайті.

Технічні параметри патронних нагрівачів:

Патронні ТЕНи

Діаметр, мм

до 50

Довжина, мм

до 1300

Потужність (max), Вт/cм

50

Температура, °С

500

Напруга

12, 24, 48, 110, 220/230, 400


Креслення
