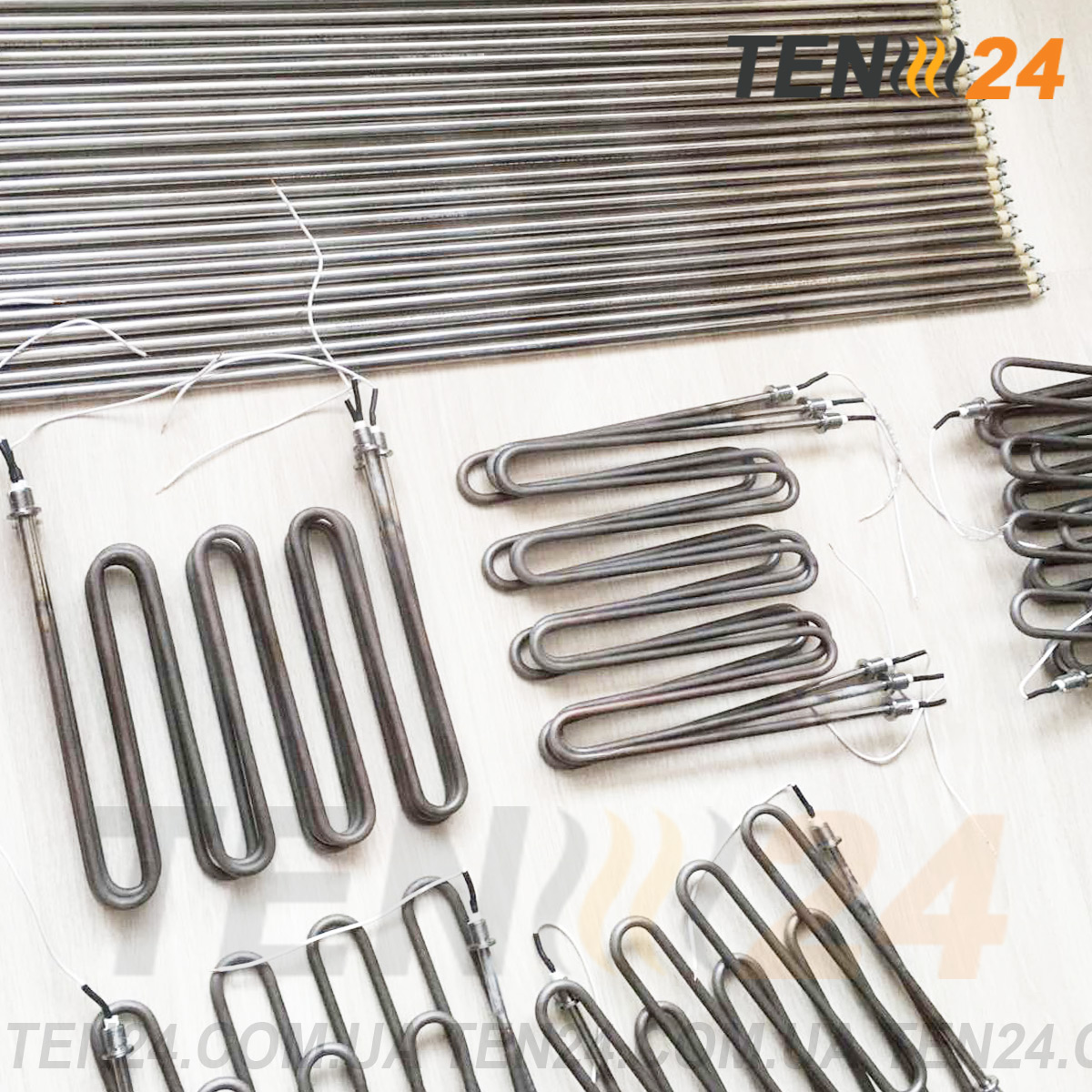

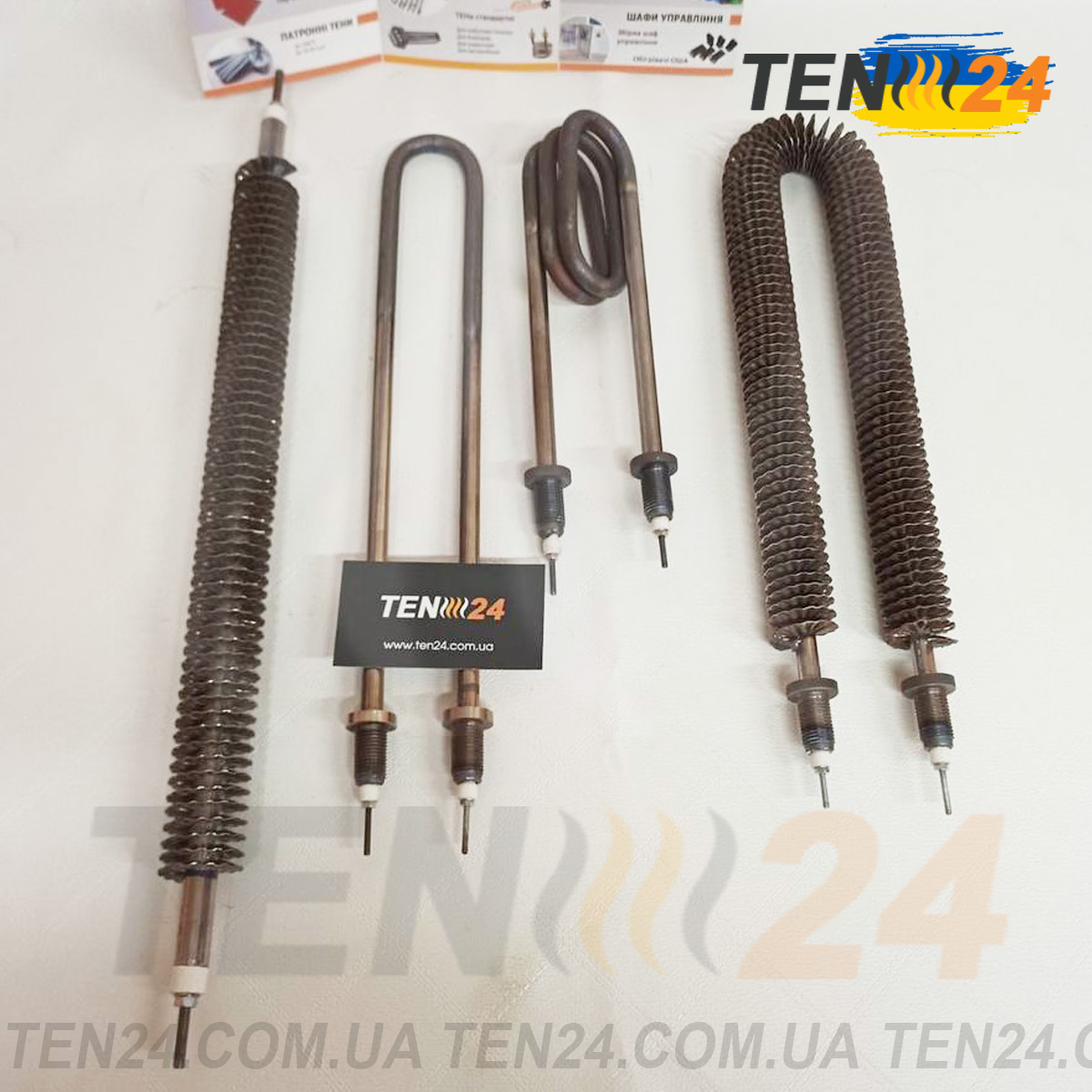

Трубчасті ТЕНи електричні застосовуються в промислових і побутових приладах для нагрівання різних рідин або газів: вода, масло, розчини кислот (слабкі), спокійний або рухливий повітря, гази.
Потужність ТЕНів залежить від багатьох параметрів, найголовнішими є довжина і діамтер Тена. Довжиною в трубчастому нагрівачі вважається розмір гріючої частини трубки, без шпильок і ізолятора.

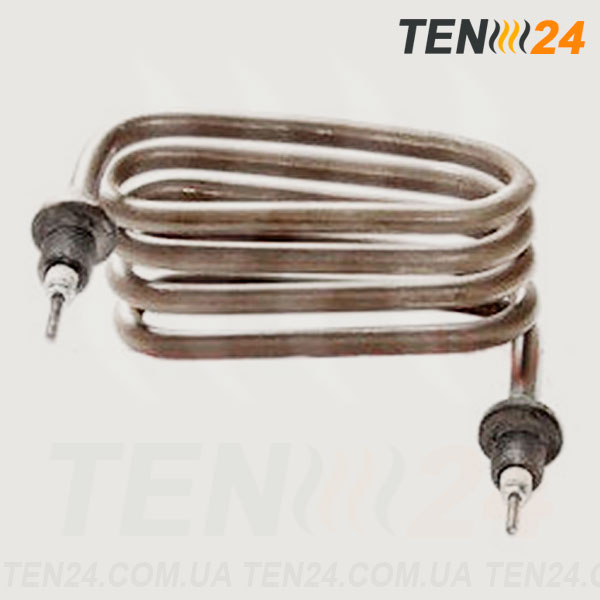

Усередині металевої трубки встановлюється нагрівальна високорезістивна спіраль, яка сильно нагрівається при проходженні через неї електричного струму. З боків спіраль намотана на контактні металеві стрижні. Всередину трубки зі спіраллю засипається пресований електроізолятор. На кінцях нагрівального елементу проводиться повна герметизація висновків і ізоляція контактних стрижнів діелектриком, таким чином ТЕН виходить повністю захищений від впливу рідин або газів на нагрівач.
Трубка електротена виготовляється з трьох типів матеріалів: для менш потужних нагрівачів найчастіше застосовується вуглецева сталь, для більш потужних - нержавіюча жароміцна сталь, для створення оболонки для ТЕНів для води може бути також використана мідь.
Контактні стрижні занурюються в трубку ТЕНа на довжину, яка називається закладенням ТЕНа (від кінця трубки до початку обмотки). Дана величина важлива у випадках, якщо потрібно створити холодну зону на кінцях нагрівача.

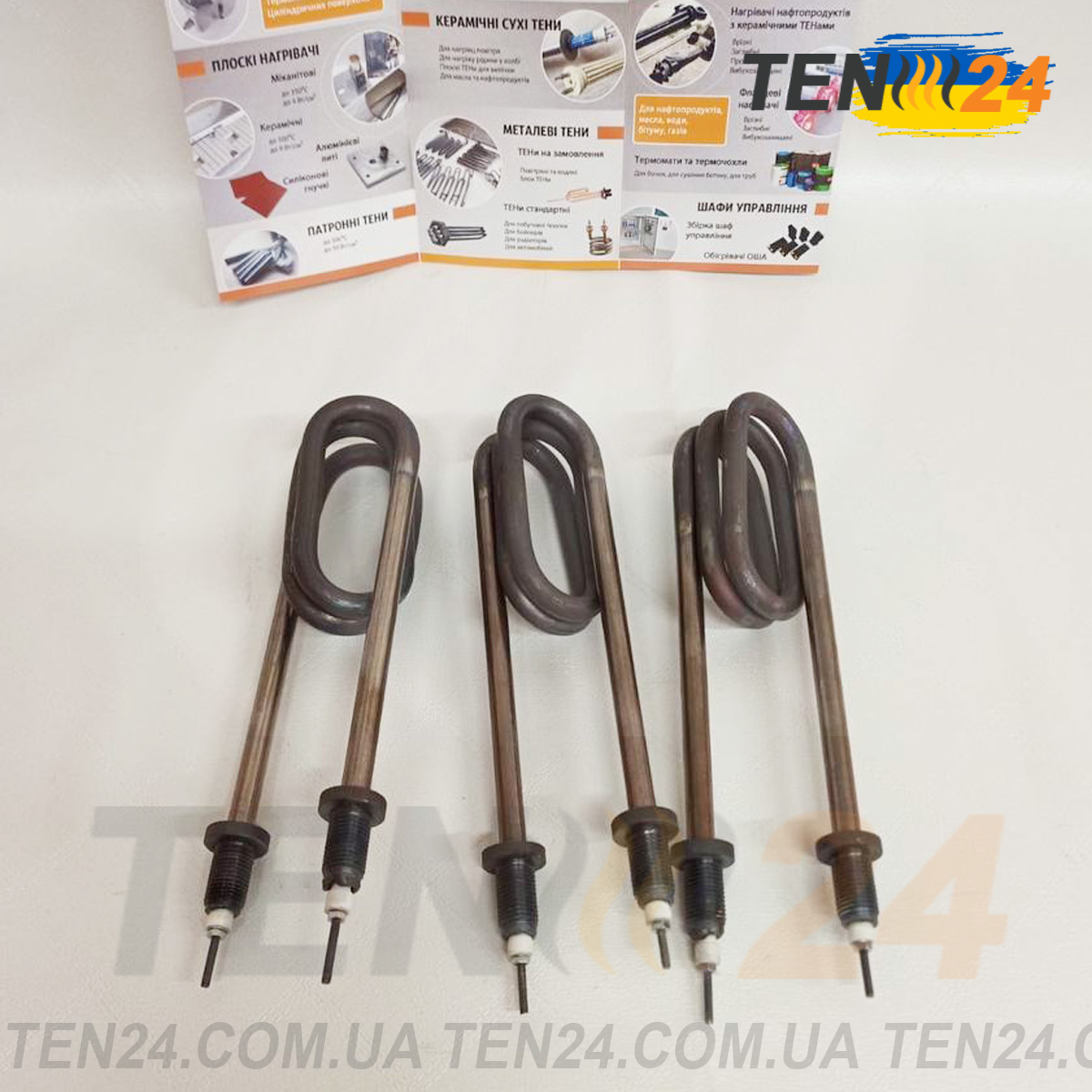

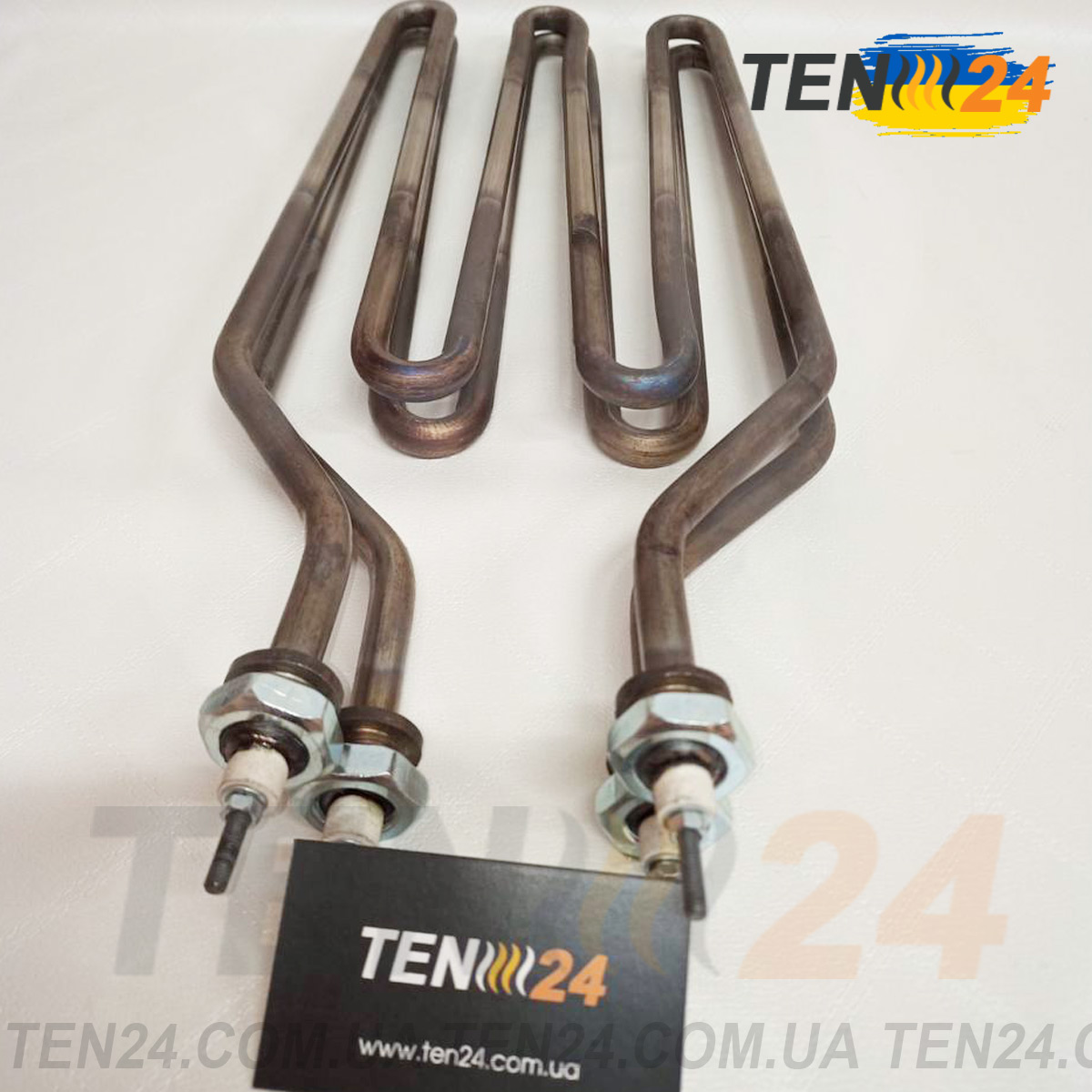

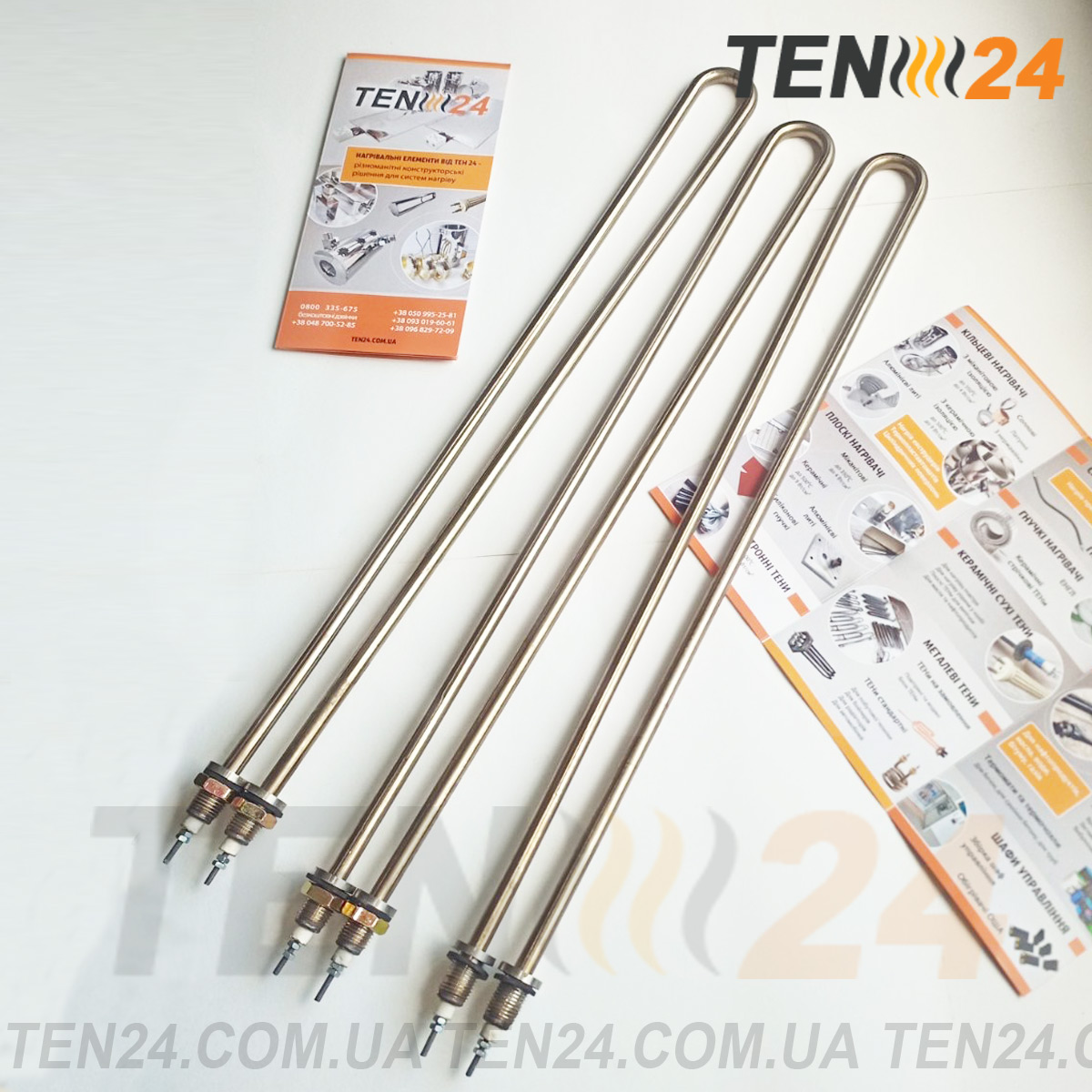

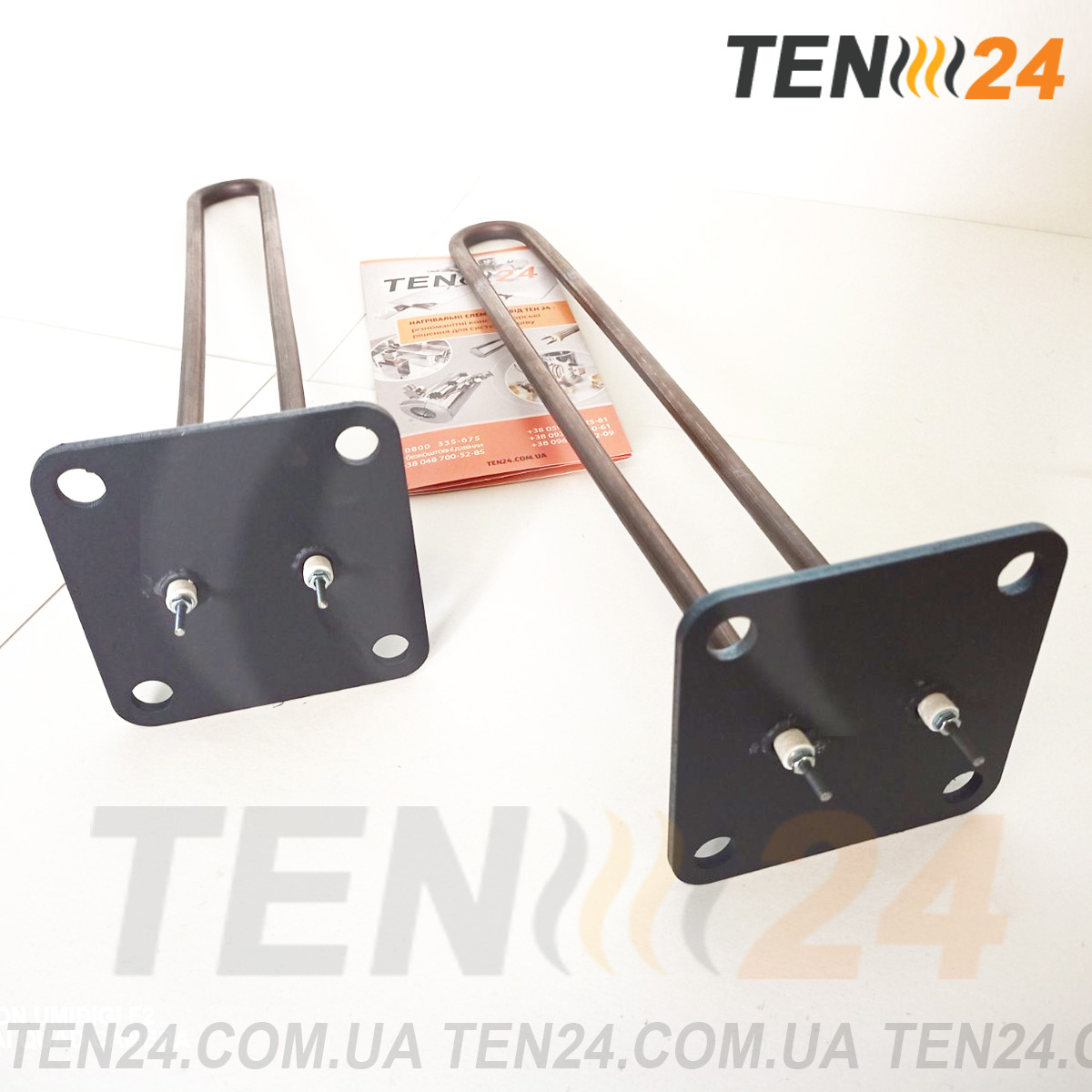

Найпоширенішим типом кінцевих вивдень є різьбовий штуцер - це втулка з різьбою і упорним фланцем, яка використовується для кріплення ТЕНа.

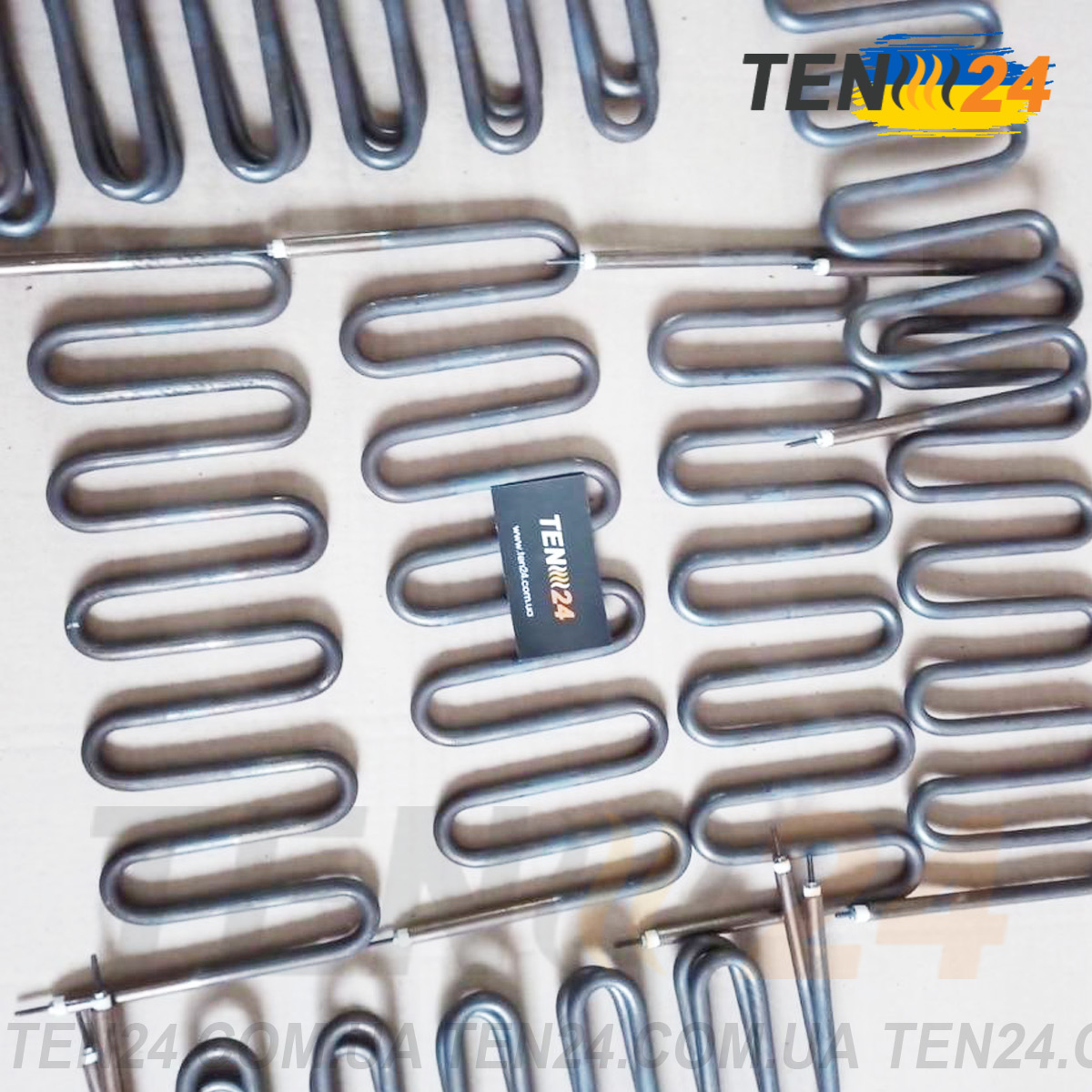

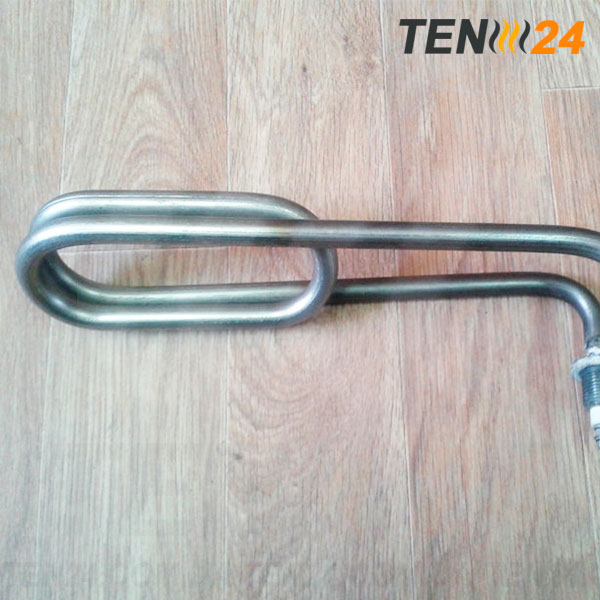

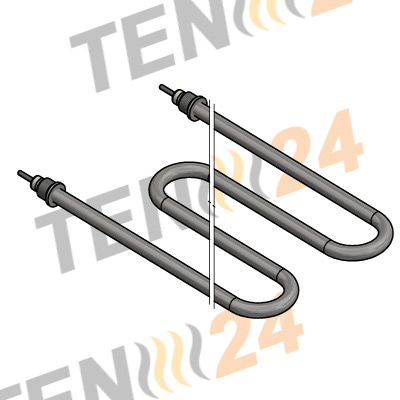

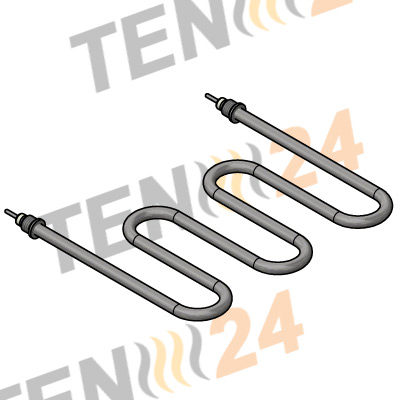

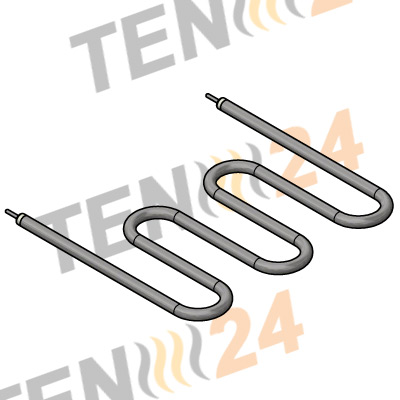

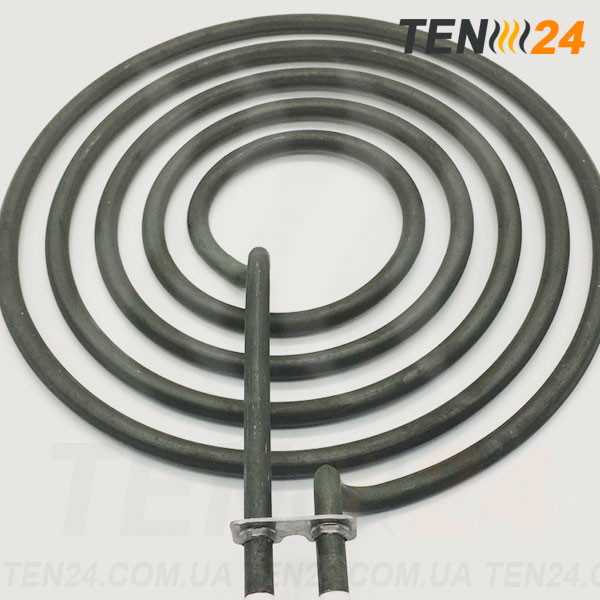

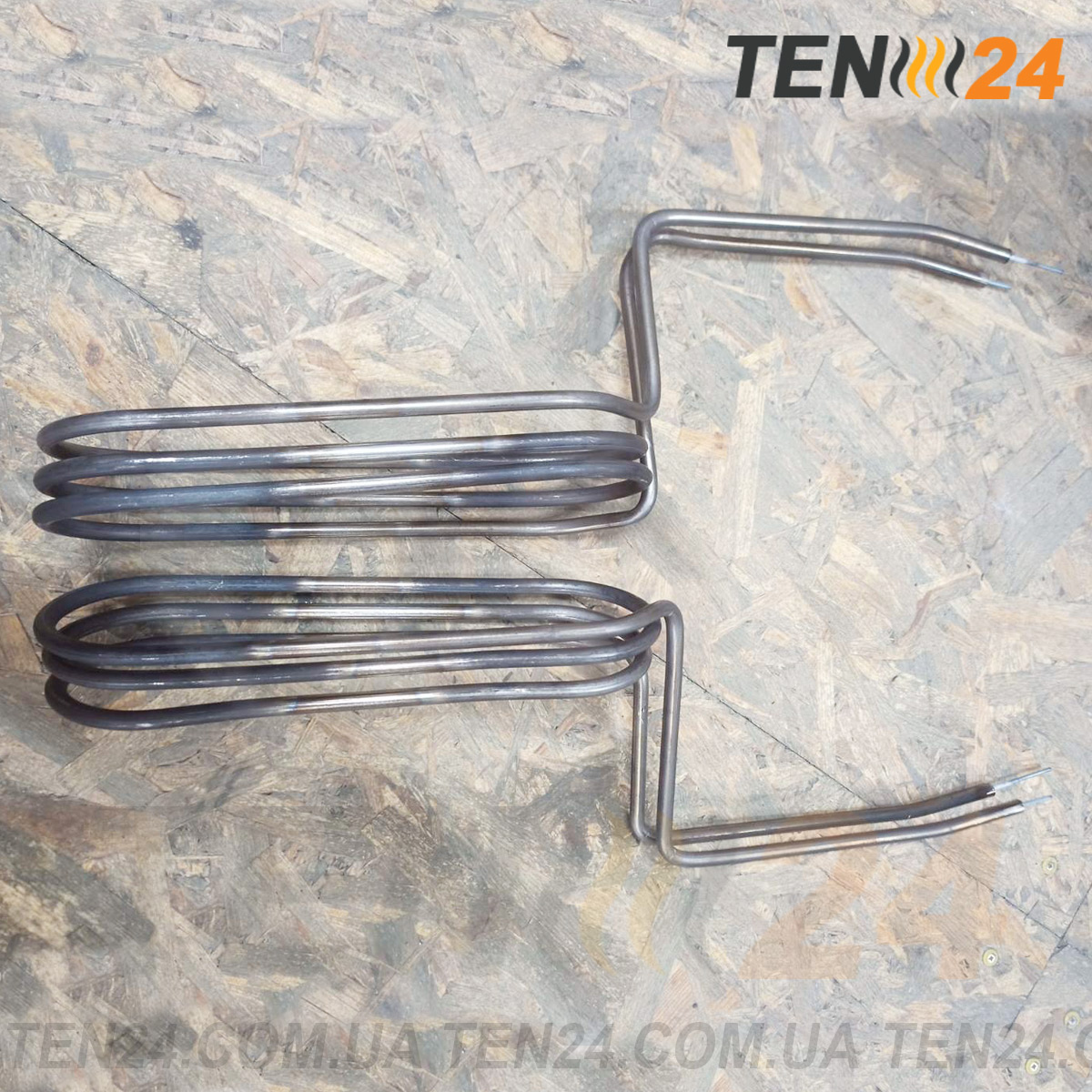

Форма згинання трубки Тена може бути не тільки стандартною, але і будь-якою довільною, необхідною вам. Подивитися типові форми ТЕНів ви можете на вкладці «Креслення».
ТЕНи для води і повітря з виготовленням можна купити під замовлення або за телефонами на сайті, або за допомогою форми замовлення. Також ви можете переглянути перелік стандартних ТЕНів для побутової техніки і обладнання.
| Трубчастий електронагрівач | |
|---|---|
|
Довжина максимальна, мм |
6000 |
|
Діаметр максимальний, мм |
18 |
|
Діаметр мінімальний, мм |
6 |
|
Матеріал |
нержавійка, чорна сталь, мідь |
|
Напруга, В |
12, 24, 36, 42, 48, 60, 127, 220, 380 |
