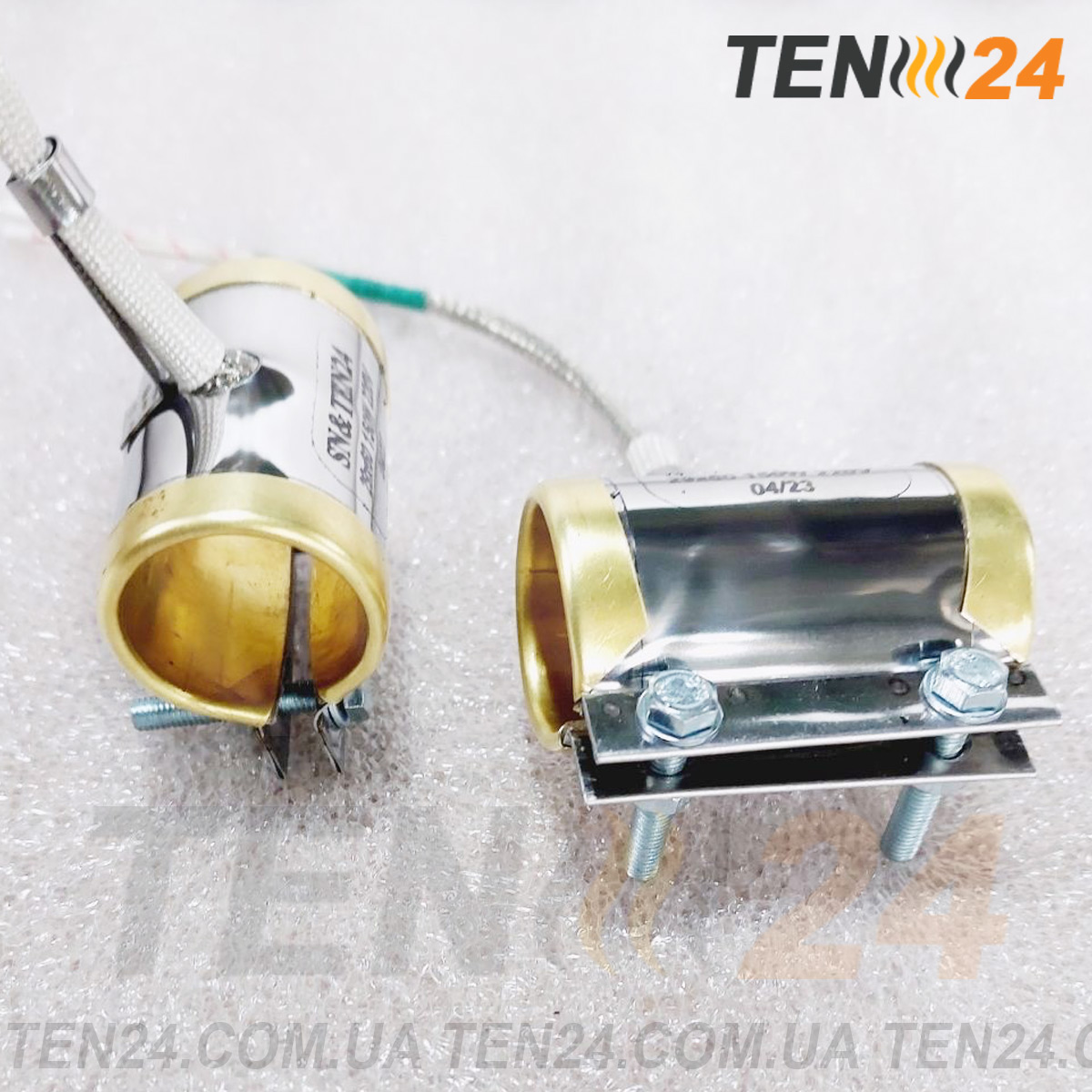

Соплові нагрівачі кільцеві від ТЕН 24 фото
Соплові нагрівачі кільцеві від ТЕН 24 фото
Соплові нагрівачі кільцеві від ТЕН 24 фото
Соплові нагрівачі кільцеві від ТЕН 24 фото

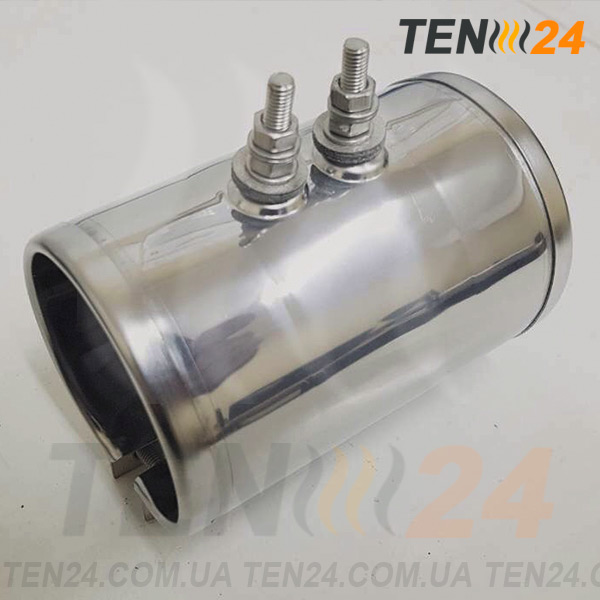

Сопловий кільцевий нагрівач для екструдера з болтами
Сопловий кільцевий нагрівач для екструдера з болтами

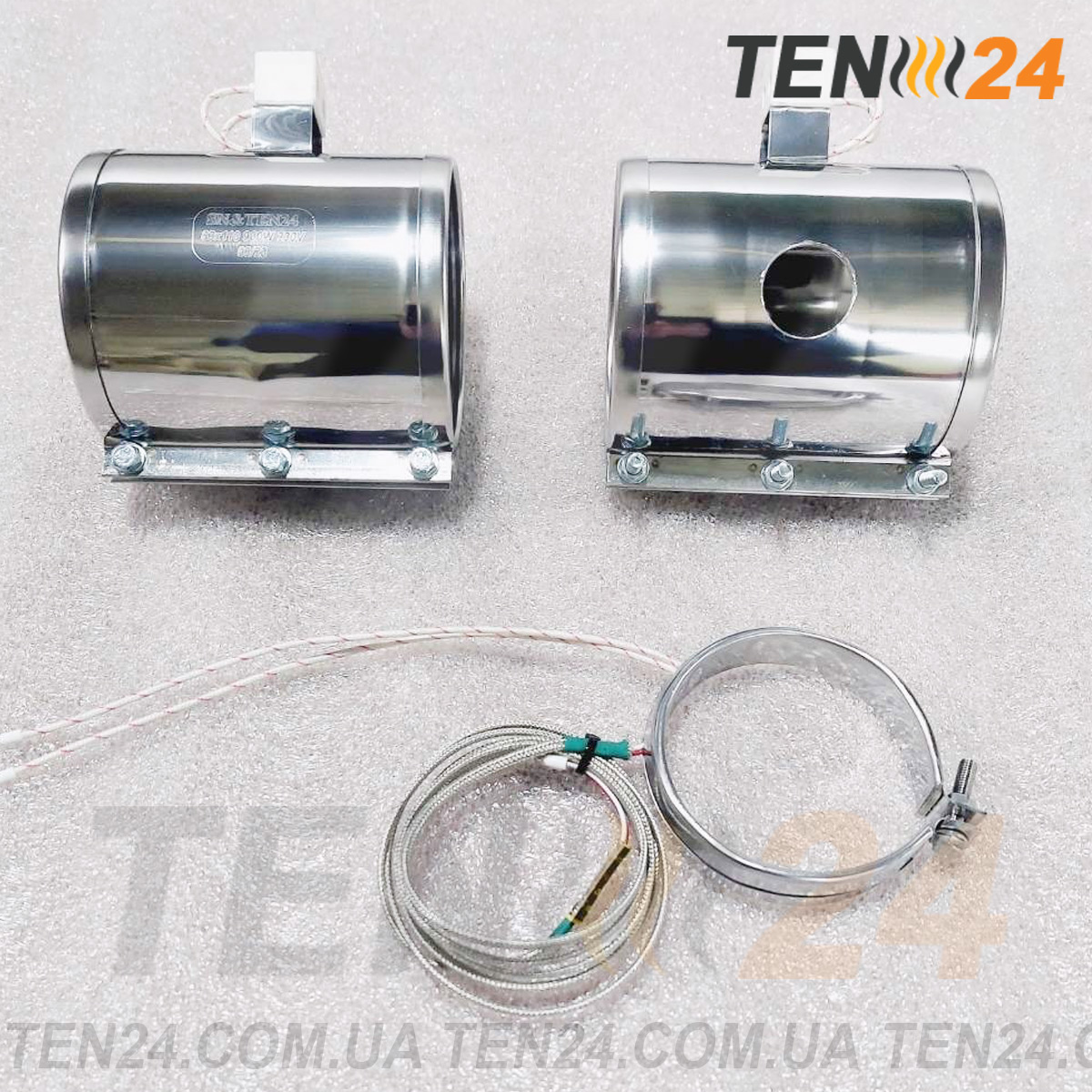

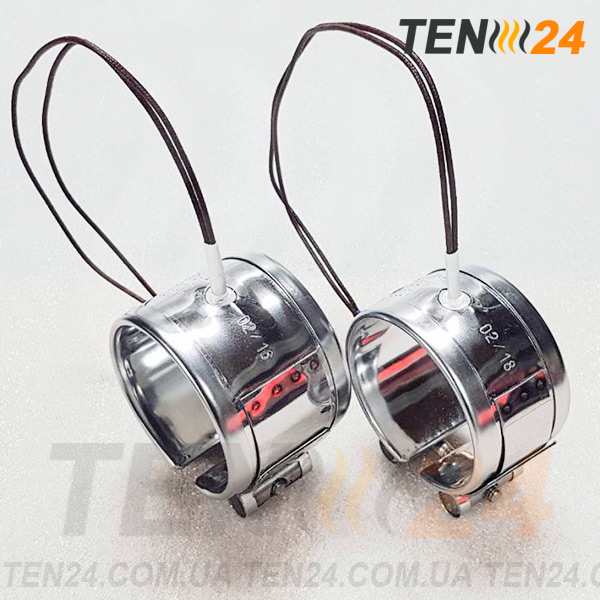

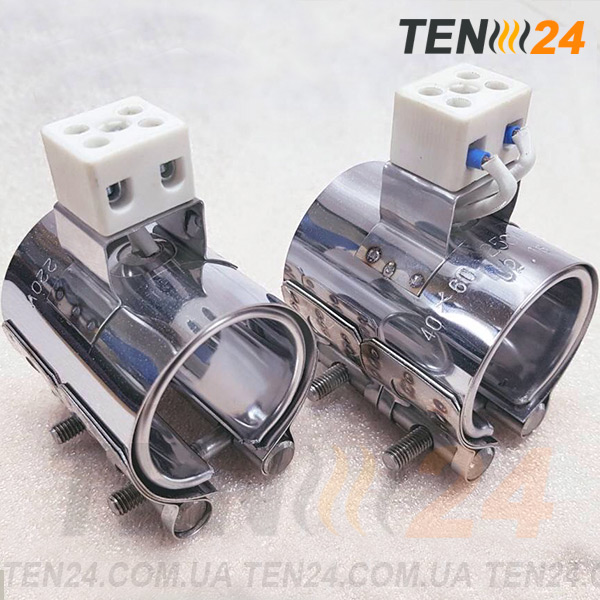

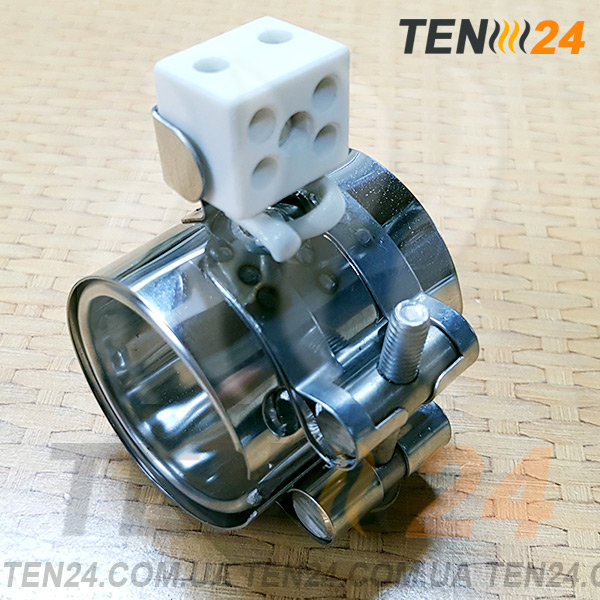

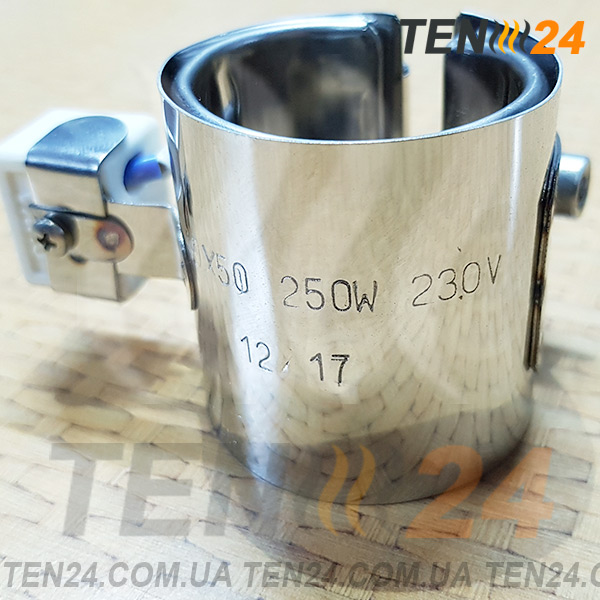

Сопловий хомутовий нагрівач для екструдера з термостойкою колодкою
Сопловий хомутовий нагрівач для екструдера з термостойкою колодкою
Сопловий хомутовий нагрівач для екструдера з термостойкою колодкою
Сопловий хомутовий нагрівач для екструдера з термостойкою колодкою
Сопловий хомутовий нагрівач для екструдера з термостойкою колодкою
Сопловий хомутовий нагрівач для екструдера з термостойкою колодкою

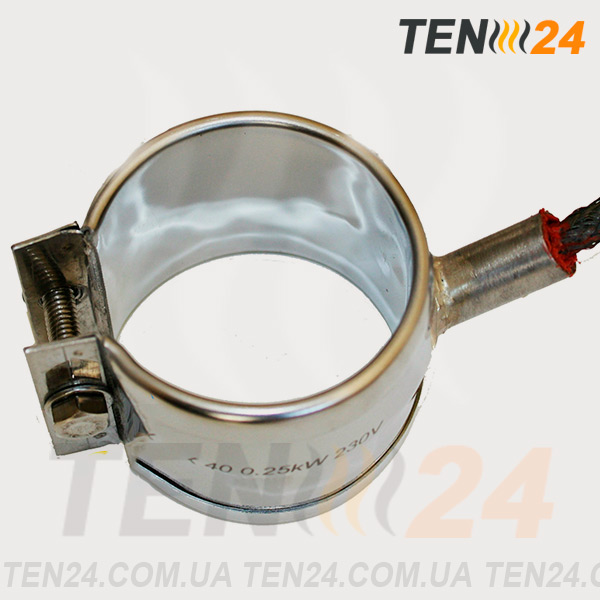

Сопловий нагрівач металевий
Сопловий нагрівач металевий

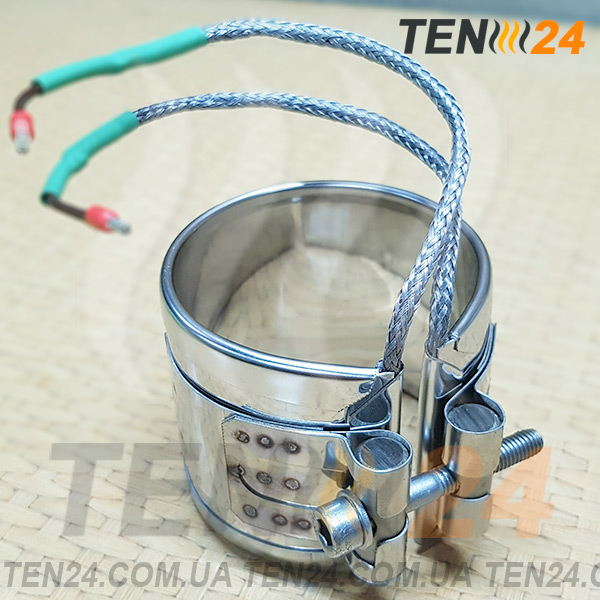

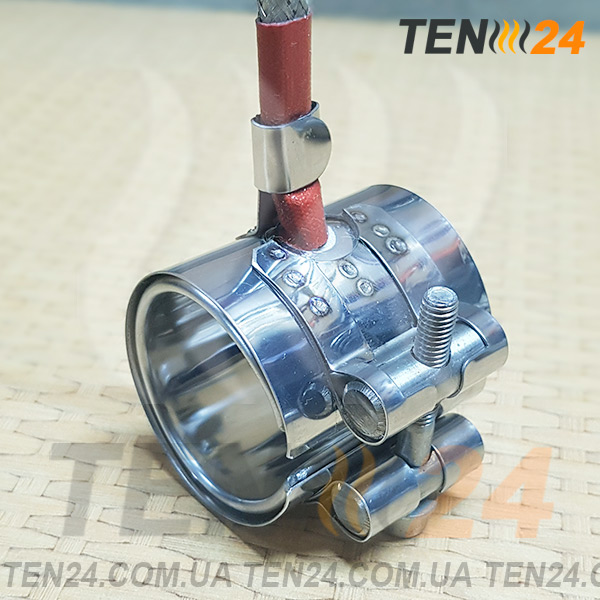

Сопловий хомутовий нагрівач для екструдера
Сопловий хомутовий нагрівач для екструдера

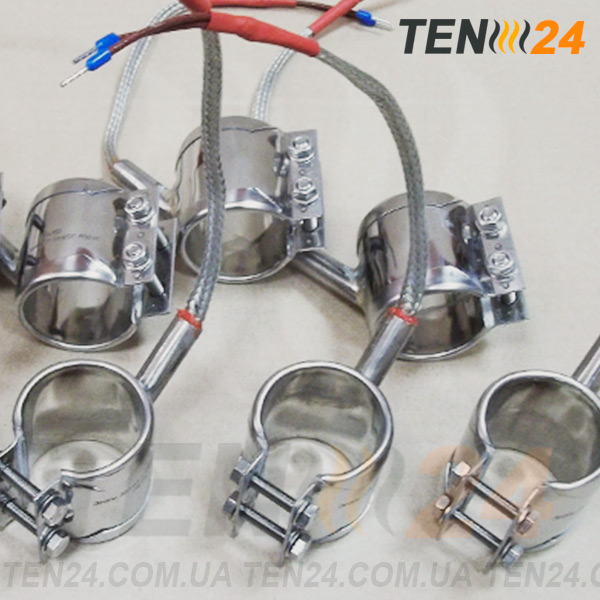

Сопловий нагрівач кільцевий з нержавіючої сталі
Сопловий нагрівач кільцевий з нержавіючої сталі

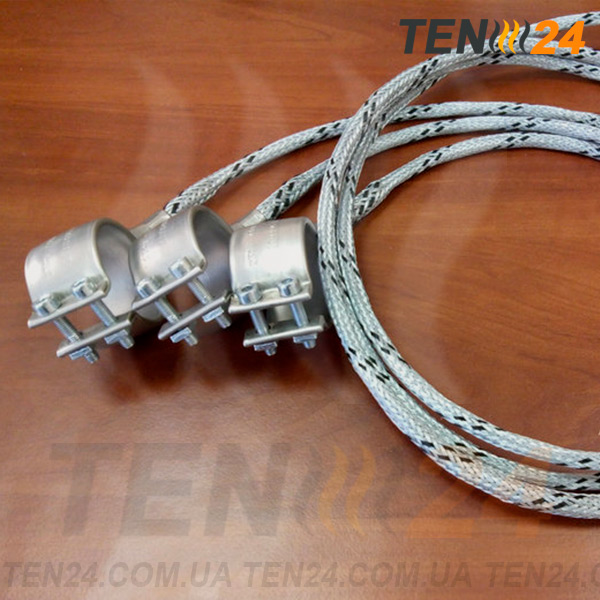

Соплові нагрівальні елементи
Соплові нагрівальні елементи

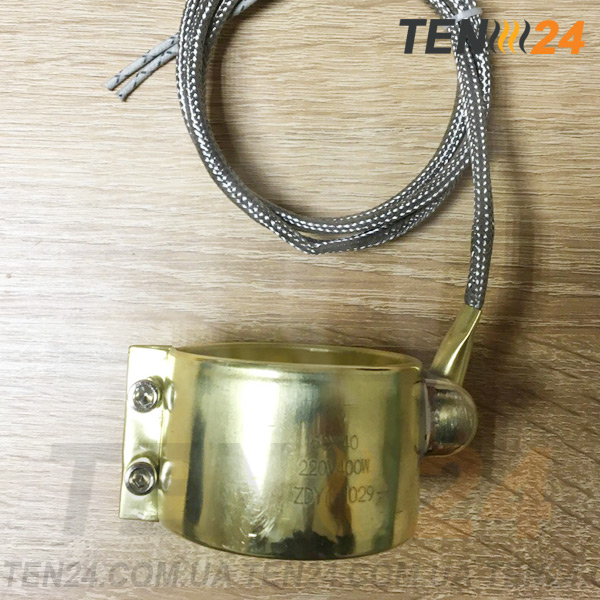

Нагрівальний елемент сопловий латунний
Нагрівальний елемент сопловий латунний
Сопловий хомутовий нагрівач для екструдера
Сопловий хомутовий нагрівач для екструдера
Соплові нагрівачі кільцеві від ТЕН 24 фото
Соплові нагрівачі кільцеві від ТЕН 24 фото

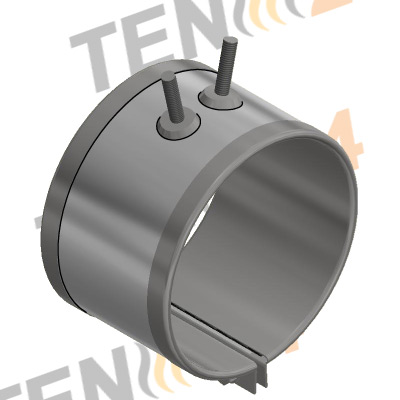

Сопловий кільцевий нагрівач для екструдера з болтами
Сопловий хомутовий нагрівач для екструдера з термостойкою колодкою
Сопловий хомутовий нагрівач для екструдера з термостойкою колодкою
Сопловий хомутовий нагрівач для екструдера з термостойкою колодкою
Сопловий нагрівач металевий
Сопловий хомутовий нагрівач для екструдера
Сопловий нагрівач кільцевий з нержавіючої сталі
Соплові нагрівальні елементи
Нагрівальний елемент сопловий латунний
Сопловий хомутовий нагрівач для екструдера

Соплові нагрівачі хомутові використовуються при нагріванні поверхонь промислового обладнання малого діаметра. Підвищена потужність соплових нагрівачів в порівнянні зі стандартними металевими кільцевими нагрівачами, дозволяє їм виробляти нагрів до необхідної температури в короткі терміни, навіть при невеликому розмірі нагрівального елементу.

Потужність питома - до 7 Вт / cм².

Робоча температура нагрівача - 350-500 ° С.

Матеріал - нержавіюча сталь, латунь

Нагрівачі соплові - це один з типів хомутових нагрівальних елементів, який характеризується подвоєною потужністю і невеликими розмірами. Також соплові нагрівачі виконуються повністю герметичними, таким чином вони не бояться випадкового потрапляння на корпус нагрівача розплавленого матеріалу, який утворюється при роботі екструдерів або в ливарних машинах.

Соплові хомутові нагрівачі використовуються в різному промисловому устаткуванні в тих випадках, коли потрібно забезпечити швидке нагрівання поверхонь з обмеженням розміру нагрівального елементу. Це можуть бути різні сопла екструдерів, обладнання для лиття в металевих формах, в ТПА (термопластавтоматах), при виробництві напівпровідників, медичного та харчового обладнання.

Конструкція соплових кільцевих нагрівачів

Так само як у випадку з міканітовимі кільцевими нагрівачами, соплові нагрівальні елементи в якості ізолятора використовують листи слюдопластового паперу (міканіту), тільки намотування резистивного проводу в разі соплових нагрівачів подвійне, за рахунок чого і досягається їх підвищена потужність.

Металевий захисний корпус в соплових нагрівачах виконується з нержавіючої сталі або латуні. Латунні соплові нагрівачі мають меншу питому потужність, але можуть виробляти нагрів навіть температури в 500 ° С.

У компанії ТЕН 24 ви можете замовити виготовлення соплових нагрівачів по вашим параметрам, з вбудованою термопарою, кріпильними елементами, вирізами на корпусі. Купити латунні нагрівачі або металеві соплові нагрівачі на нашому сайті можна через форму замовлення або просто по телефону.

І латунні і сталеві соплові нагрівачі застосовуються при щільному контакті поверхні нагрівача з деталями, які потрібно нагріти. Тому для забезпечення максимально щільного контакту використовується високотемпературна монтажна паста.

Технічні параметри соплових нагрівачів




Сопловий нагрівач з нержавіючої сталі

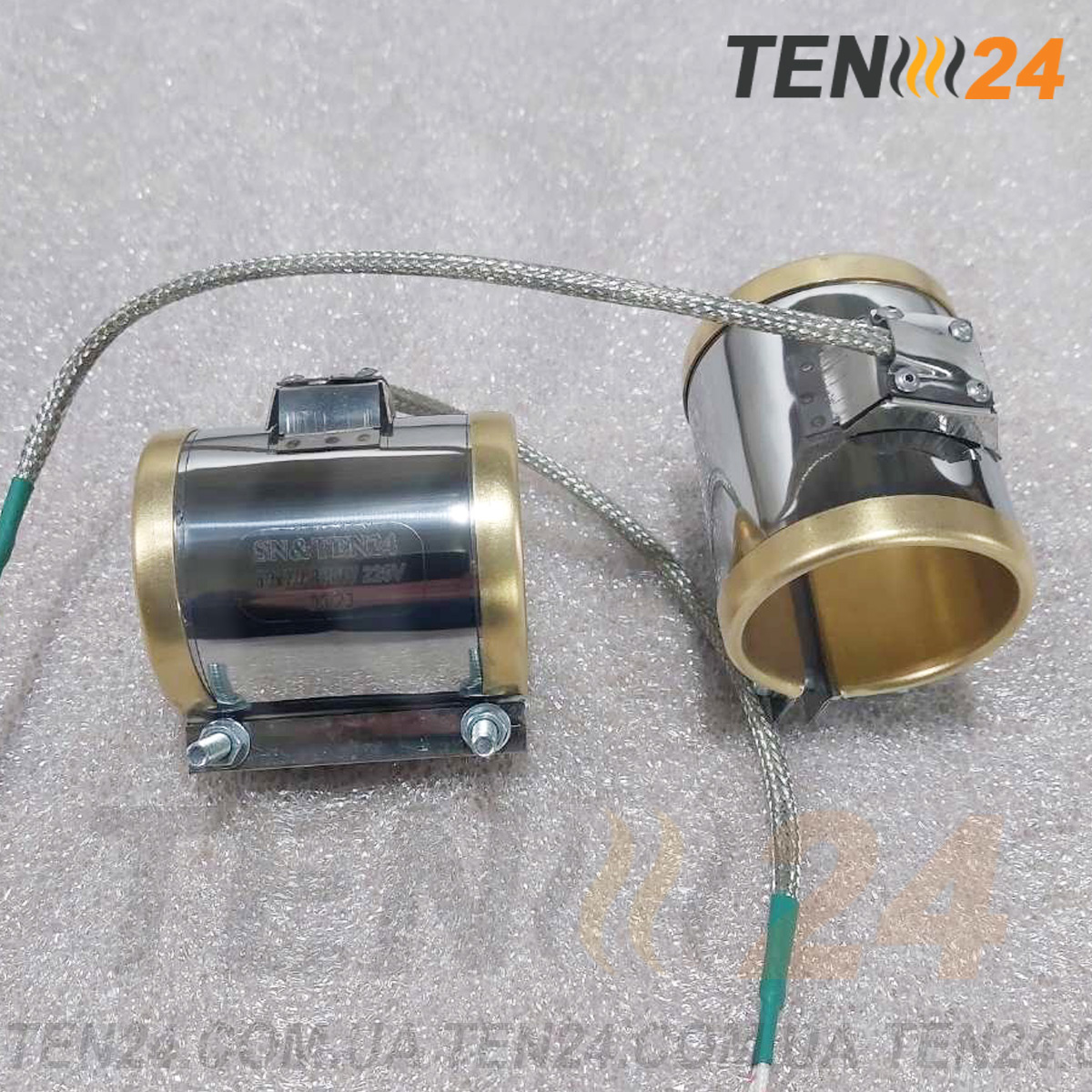

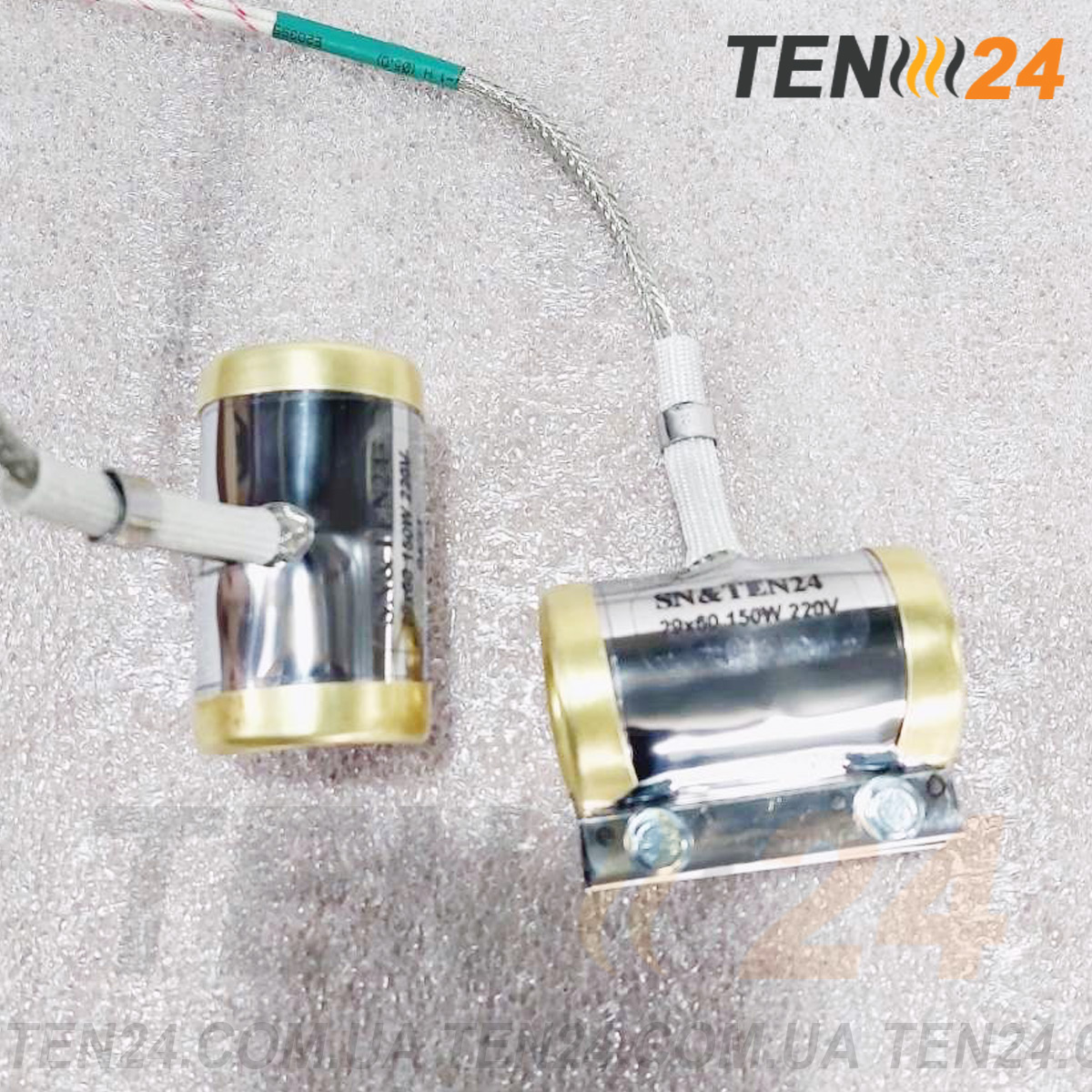

Латунний сопловий нагрівач

Температура робоча

350°С

500°С

Напруга

12-400 В

12-400 В

Питома потужність

7 Вт/см²

5 Вт/см²

Товщина нагрівача

4-5 мм

2,5-3 мм

Внутрішній діаметр

35-380 мм

25-100 мм

Висота

20-300 мм

20-90 мм


Креслення
