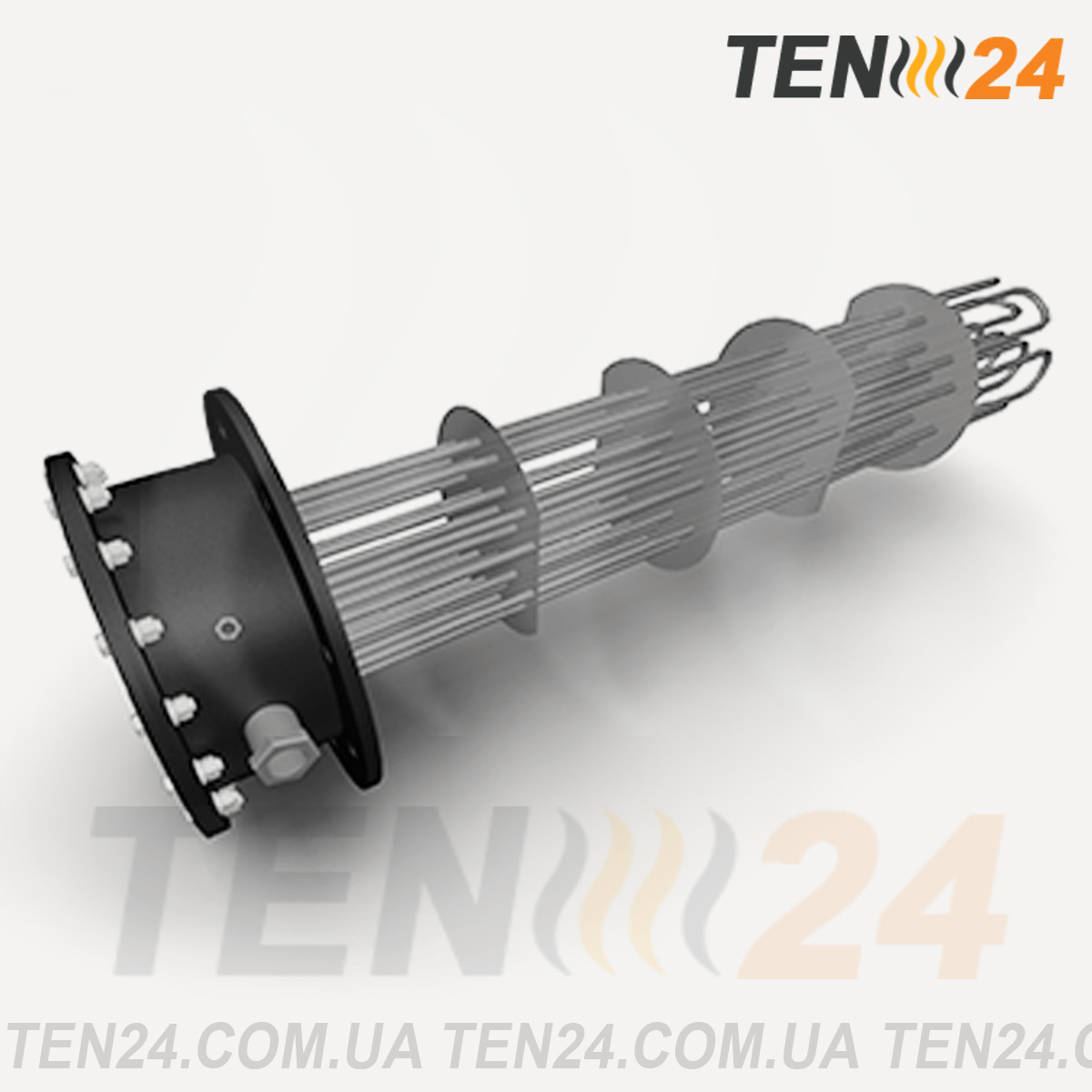

Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 1 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 1 ТЕН24
ТЕН фланцевий для нафтопродуктів від виробника ТЕН 24 фото
ТЕН фланцевий для нафтопродуктів від виробника ТЕН 24 фото
Фланцевий нагрівач врізний від компанії ТЕН 24
Фланцевий нагрівач врізний від компанії ТЕН 24

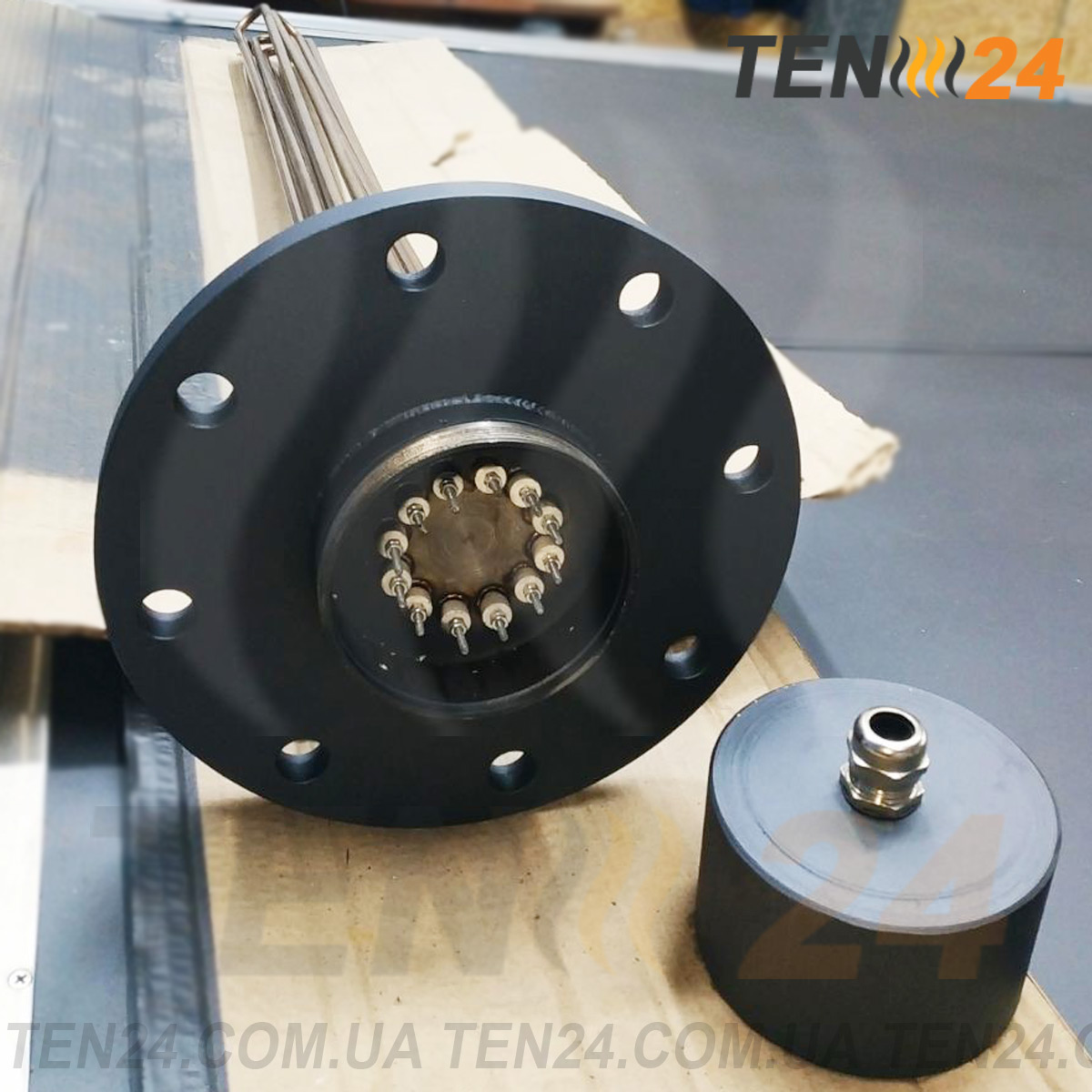

Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 4 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 4 ТЕН24

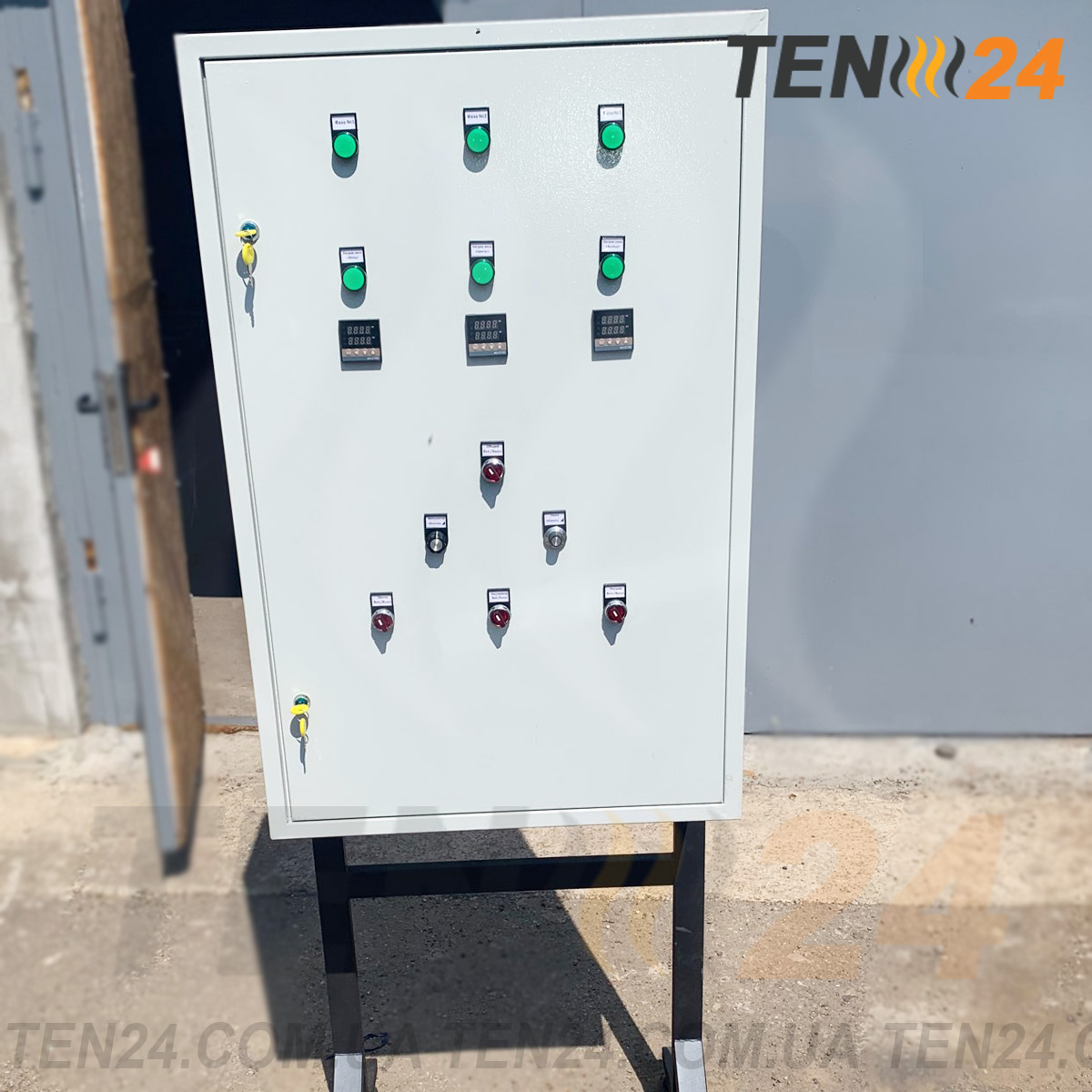

Шафа управління фланцевими ТЕНами від виробника ТЕН 24
Шафа управління фланцевими ТЕНами від виробника ТЕН 24
Шафа управління фланцевими ТЕНами від виробника ТЕН 24
Шафа управління фланцевими ТЕНами від виробника ТЕН 24

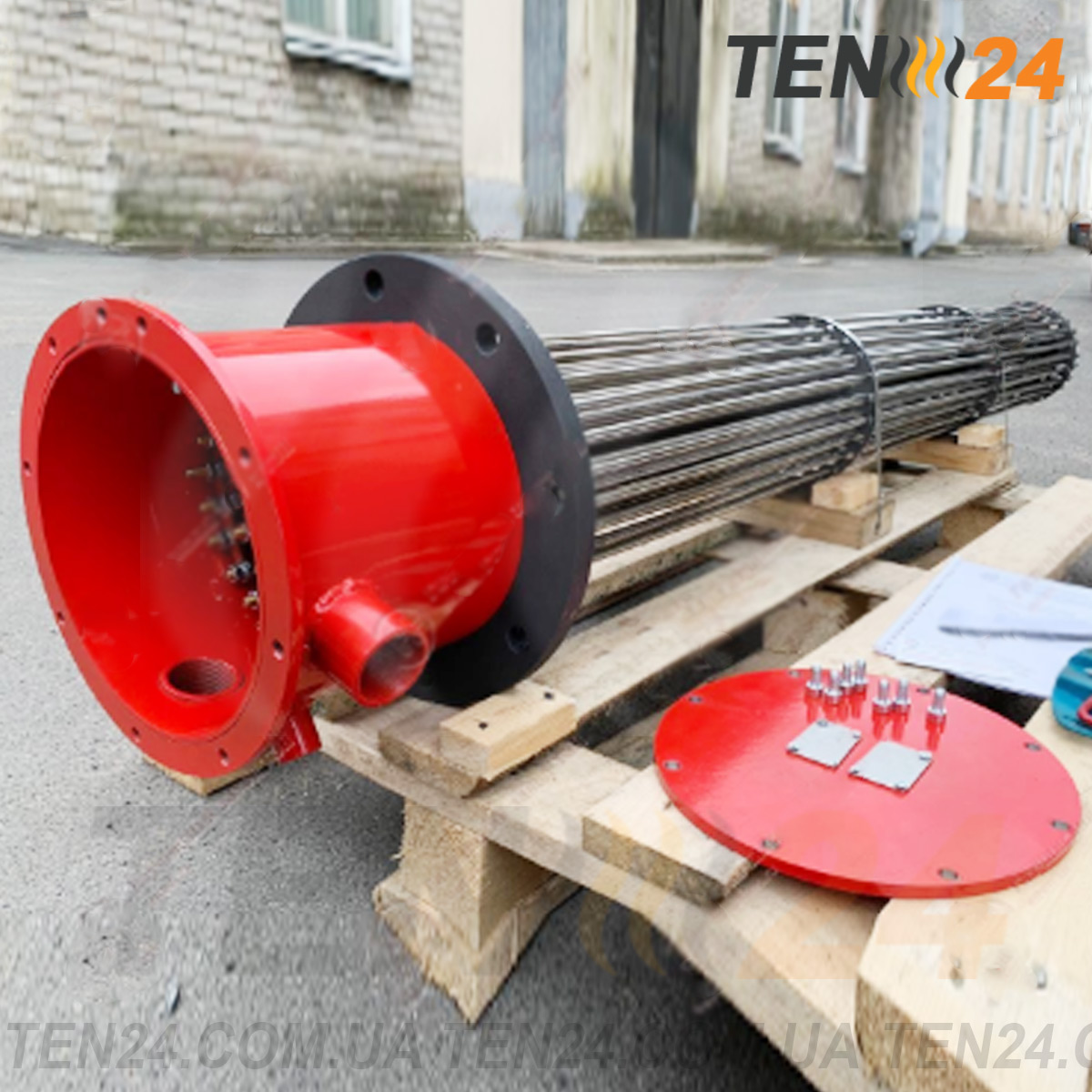

Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 7 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 7 ТЕН24

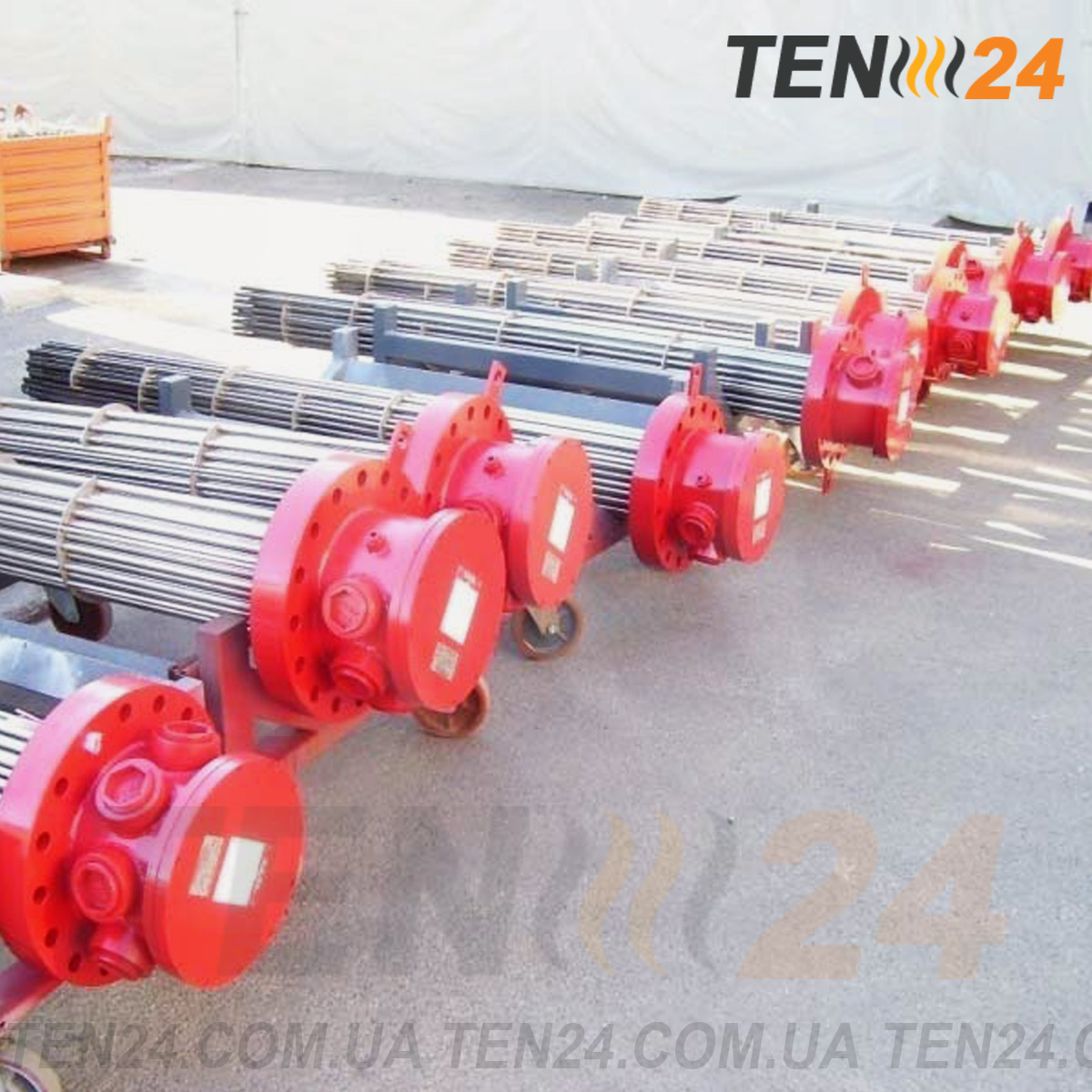

Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 8 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 8 ТЕН24

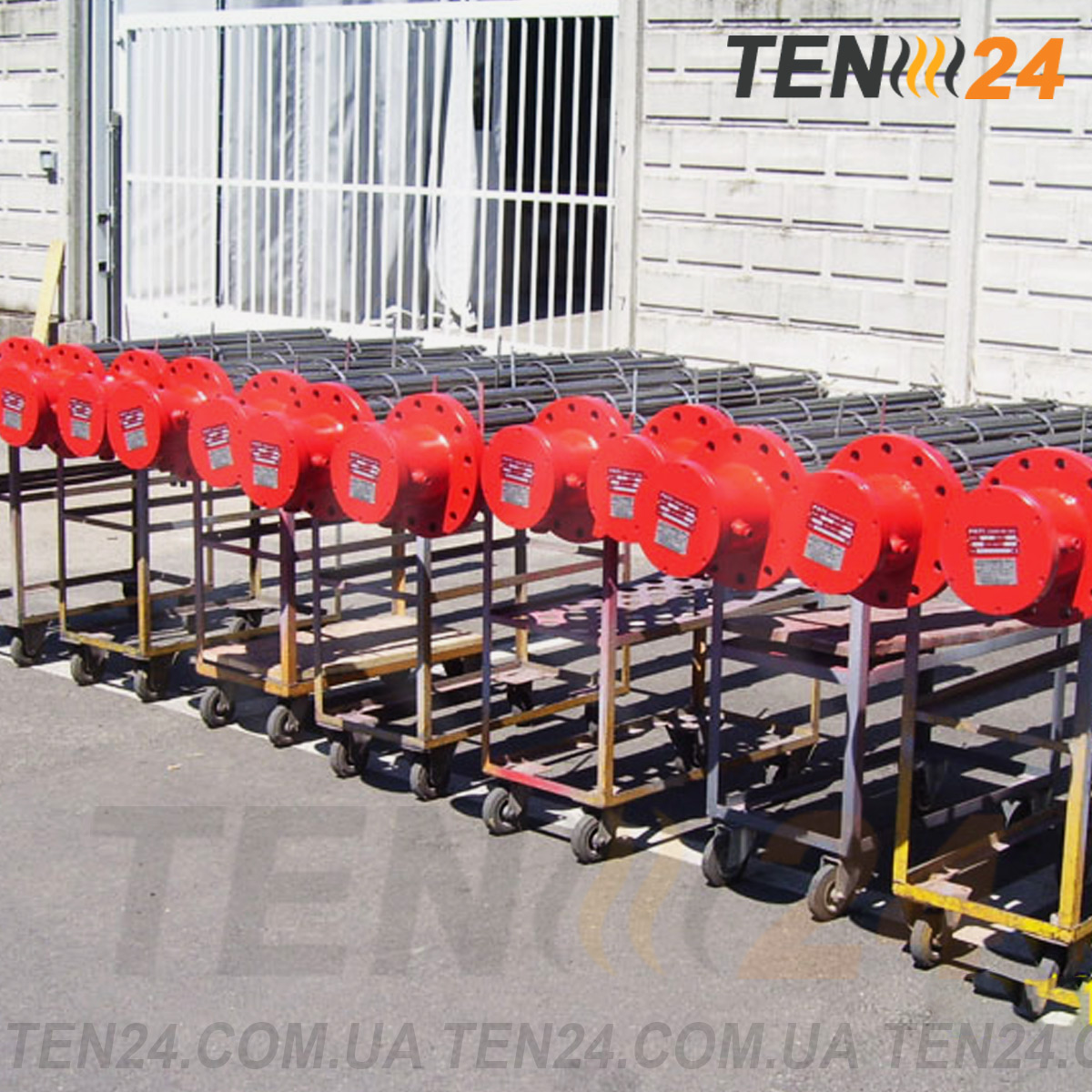

Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 9 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 9 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 10 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 10 ТЕН24

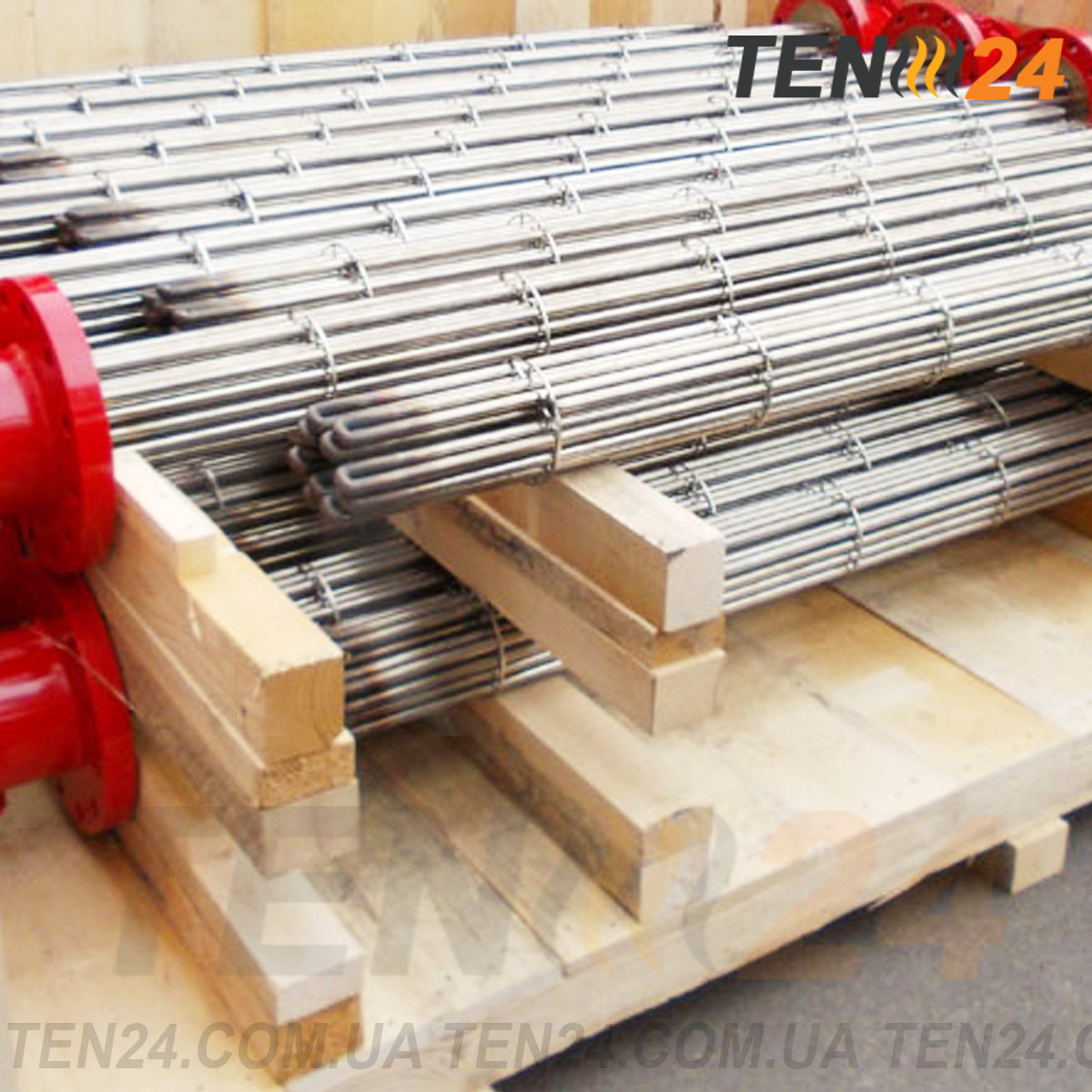

Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 11 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 11 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 12 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 12 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 13 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 13 ТЕН24

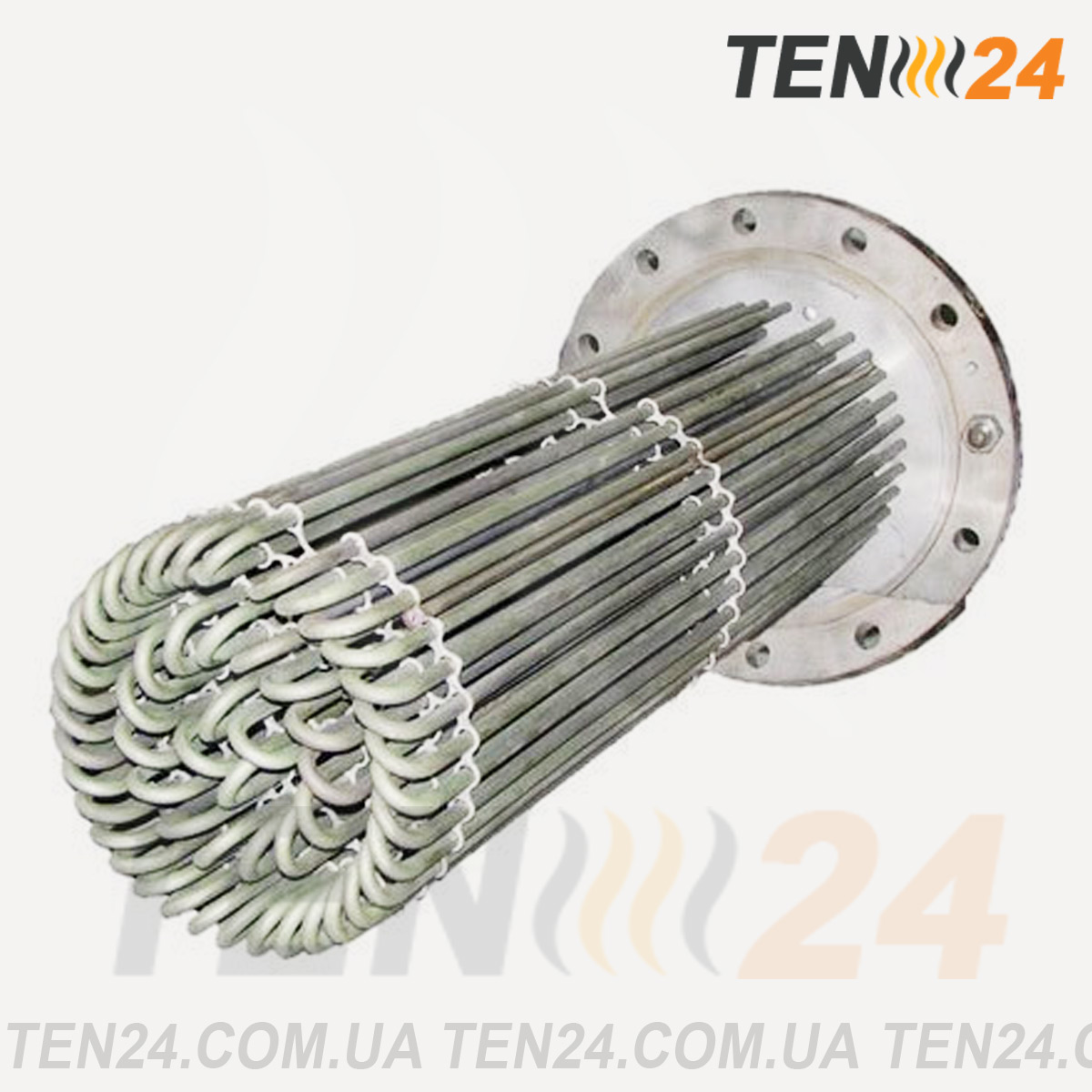

Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 14 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 14 ТЕН24

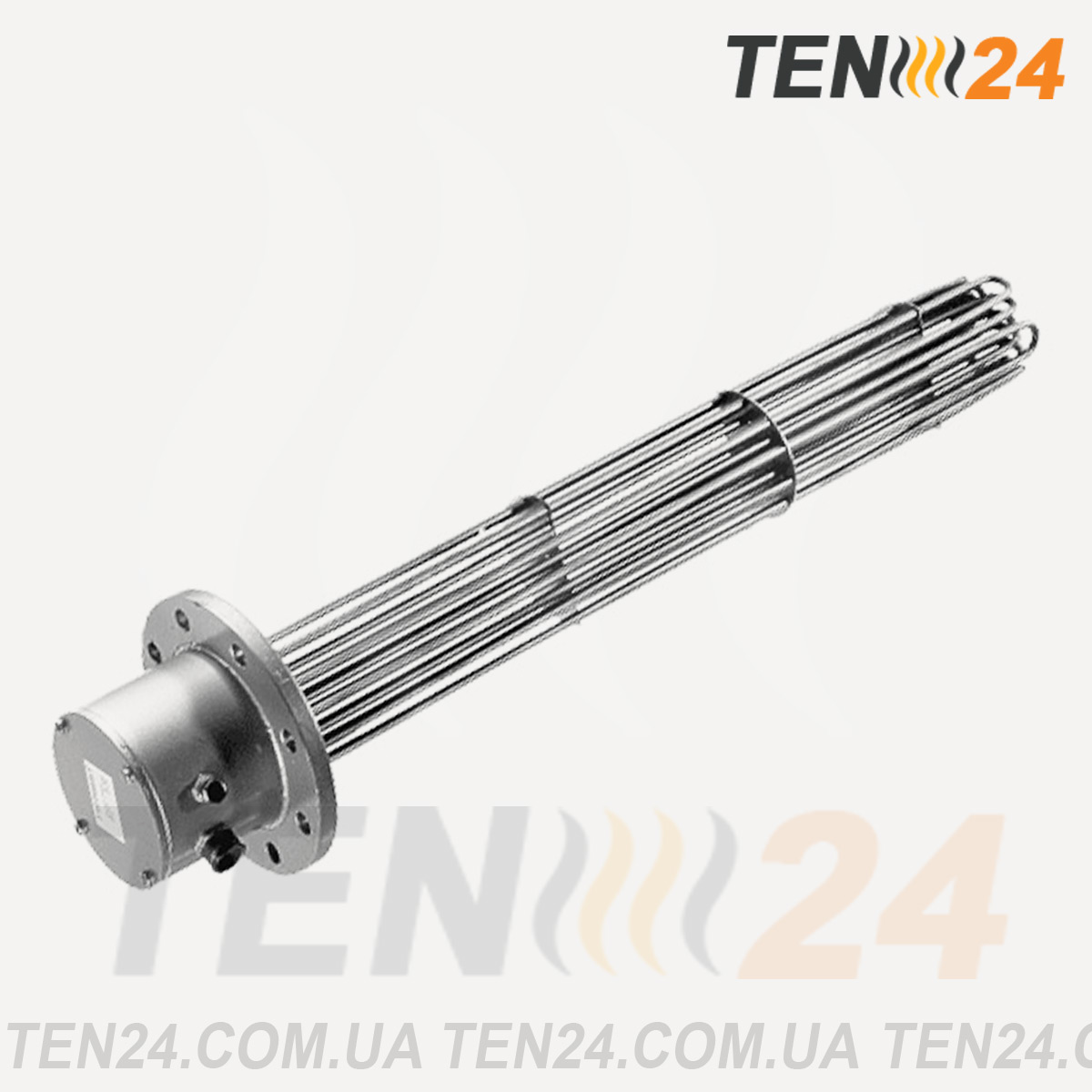

Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 15 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 15 ТЕН24

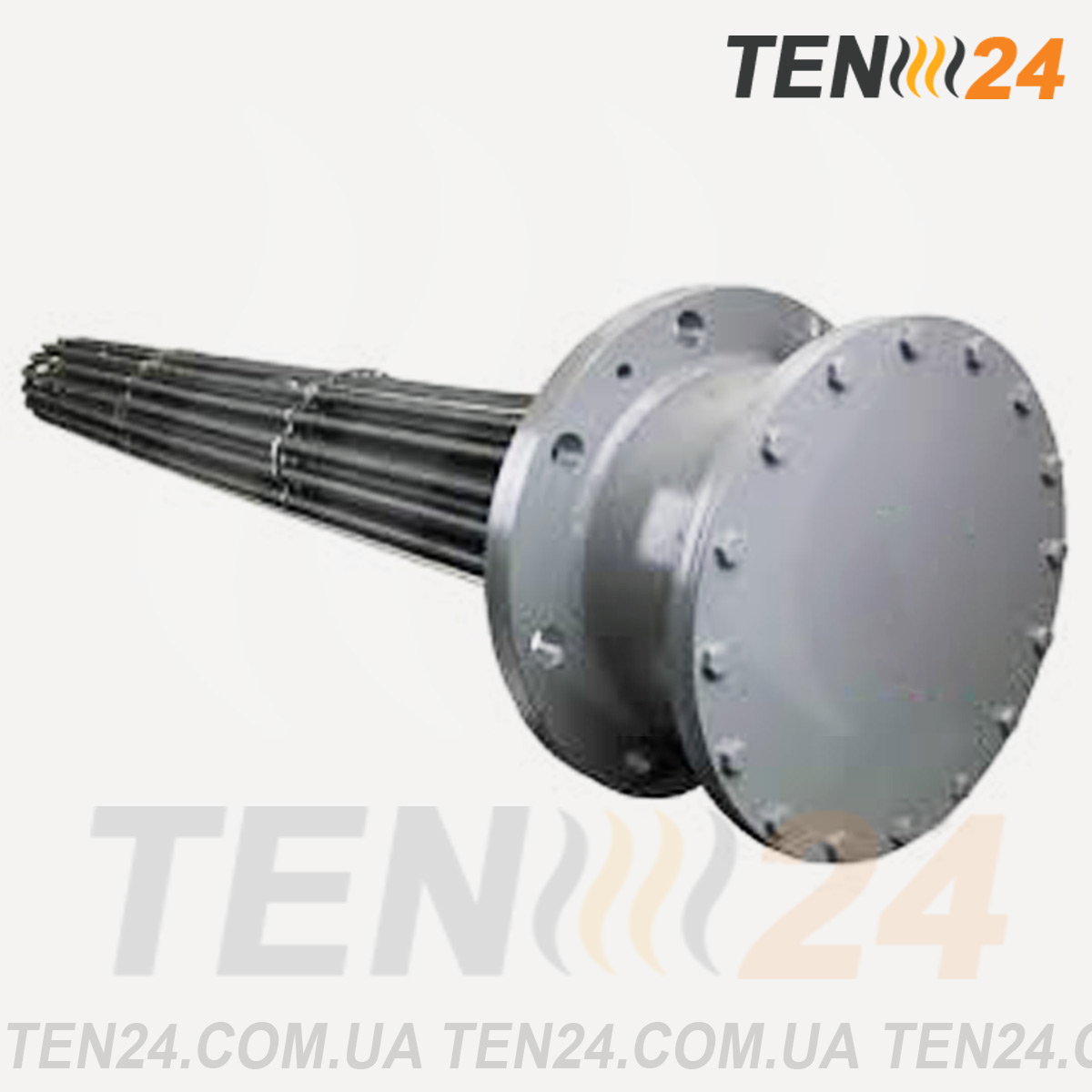

Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 16 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 16 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 17 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 17 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 18 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 18 ТЕН24

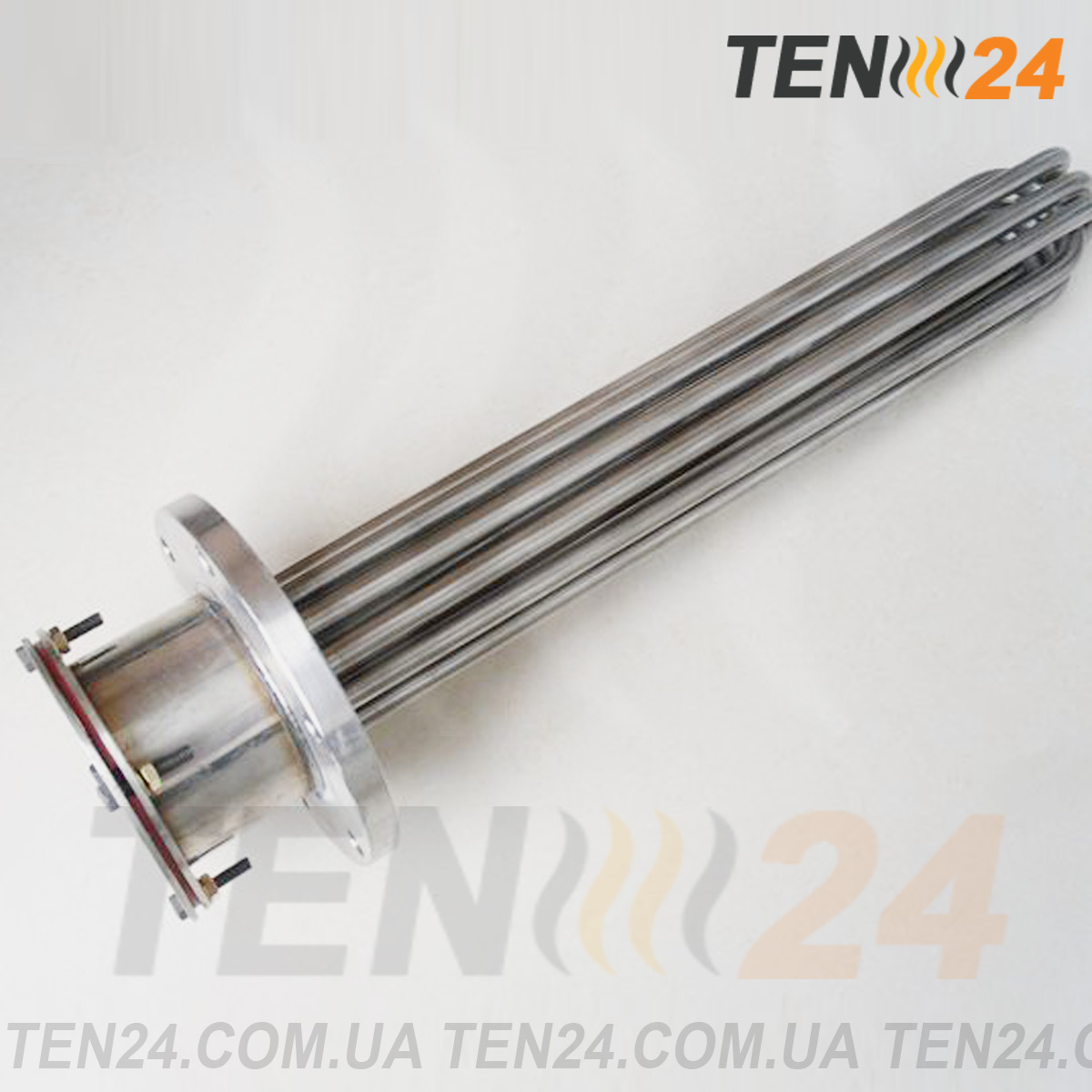

Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 19 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 19 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 20 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 20 ТЕН24

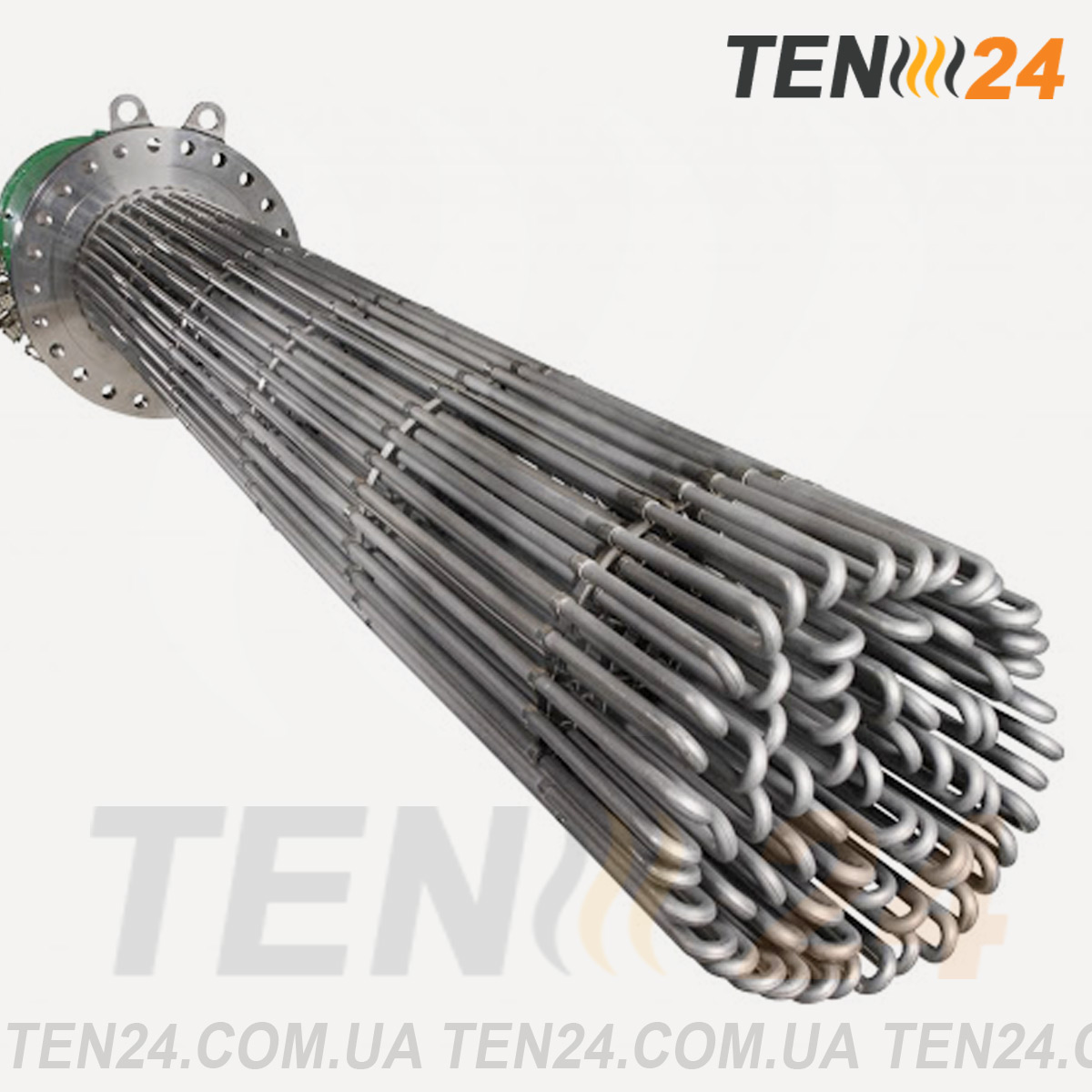

Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 21 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 21 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 22 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 22 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 1 ТЕН24
ТЕН фланцевий для нафтопродуктів від виробника ТЕН 24 фото
Фланцевий нагрівач врізний від компанії ТЕН 24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 4 ТЕН24
Шафа управління фланцевими ТЕНами від виробника ТЕН 24
Шафа управління фланцевими ТЕНами від виробника ТЕН 24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 7 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 8 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 9 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 10 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 11 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 12 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 13 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 14 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 15 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 16 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 17 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 18 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 19 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 20 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 21 ТЕН24
Врізний нагрівач резервуарів фланцевий вибухозахищений для масла, води нафтопродуктів фото 22 ТЕН24

Фланцеві нагрівачі зазвичай використовуються в багатьох областях хімічної, нафтової і водної промисловості.

Ці електричні нагрівачі зазвичай складаються з фланця, що відповідає стандарту ANSI, з кількома шпильками або трубчастими елементами, що відходять від торця фланця, і використовує прямий вплив тепла на рідку середу.

  • Максимальна поверхнева потужність: до 45 Вт / см²

  • Максимальна температура на оболонці: 850 ° С

  • Матеріал виготовлення ТЕНів: сталь, нержавіюча сталь, титан, інконель, мідь


Фланцеві врізні нагрівачі - один з найбільш широко використовуваних варіантів промислових нагрівачів в нафтовому секторі. У порівнянні з іншими маслонагрівачами їх простіше встановити, вони спеціально розроблені для використання в ємностях під тиском і більш зручні в роботі. Типові області застосування включають попередній нагрів різних сортів олії, очищення резервуарів і теплопередачу.

Матеріал ТЕНів

Матеріал, з якого виготовляються фланцеві нагрівачі, залежить від того середовища, в якому вони будуть працювати. Фланцеві ТЕНи від виробника ТЕН 24 дозволяють гнучко використовувати безліч різних сплавів, щоб допомогти протистояти корозії і продовжити термін служби фланцевого нагрівального елементу.

Сталеві фланці зазвичай використовуються для мастил, важких і легких масел, парафіну, а також помірно агресивних рідин і газового нагрівача з низькою витратою. Сталеві фланці також можна знайти в заглибних нагрівачах для резервуарів з водою. Ці фланцеві нагрівачі використовуються для обробки мильних і миючих розчинів, а також демінералізованої або деіонізованої води.

Фланцеві нагрівачі з нержавіючої сталі використовуються як з помірно агресивними, так і з сильними корозійними розчинами. У харчовій промисловості нержавіюча сталь також використовується в санітарних цілях.

Матеріали оболонки, що використовуються у фланцевому нагрівачі, можуть бути зі сталі, нержавіючої сталі, міді, а також з екзотичних сплавів, таких як інконель і титан. У надзвичайно агресивних середовищах, таких як солона вода, слід використовувати екзотичні сплави, такі як титан, щоб уникнути пошкодження оболонки протягом тривалого часу. Галузі, в яких використовуються екзотичні сплави, можуть включати: військова, хімічна і переробна промисловість.

Конструкція фланцевого нагрівача

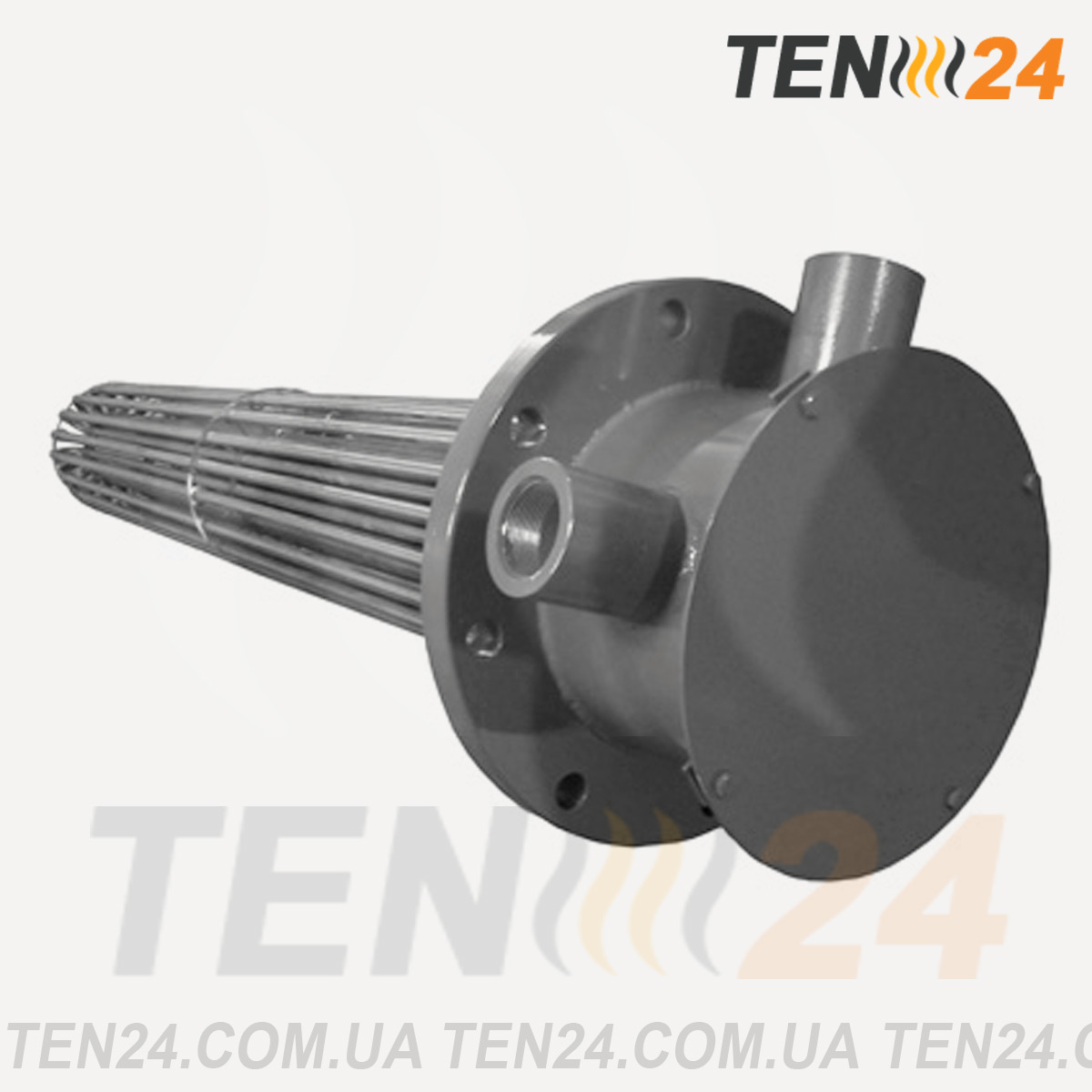

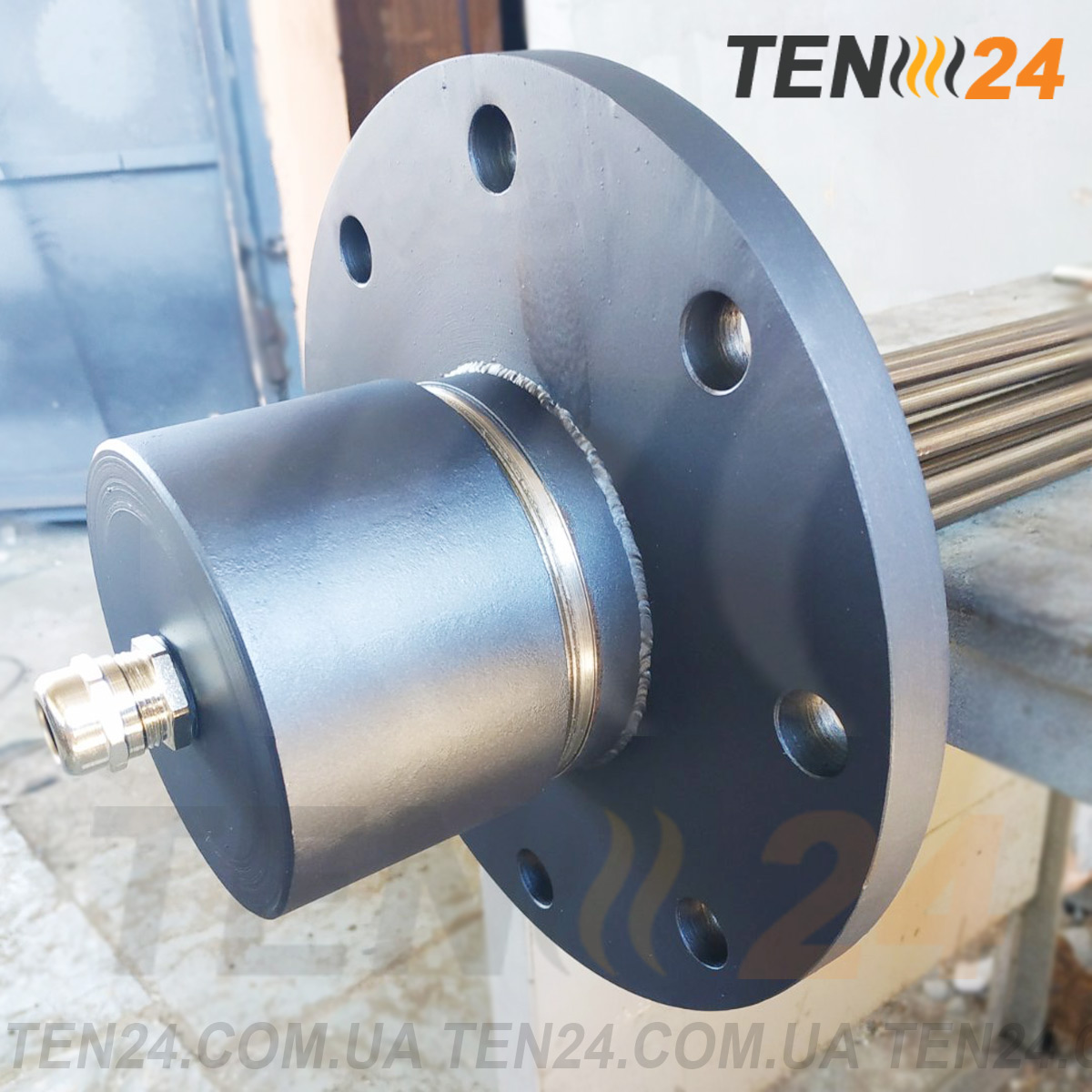

Фланцеві нагрівачі використовують вигнуті металеві трубчасті елементи, які припаиваются або приварюються до фланця. Разом з ним поставляються додаткові монтажні коробки, в яких фіксуються електричні з'єднання. Деякі нагрівачі вже прикріплені до фланців, але інші можна приварювати до відповідних фланців, які встановлюються на сопло або стінку резервуара. Силові і контрольні кабелі заводяться в клемник IP67 через вибухозахищені кабельні вводи. ТЕН 24 пропонує нагрівачі з фланцевими сполуками різної потужності, напруги, температурного діапазону, матеріалів оболонки тощо.

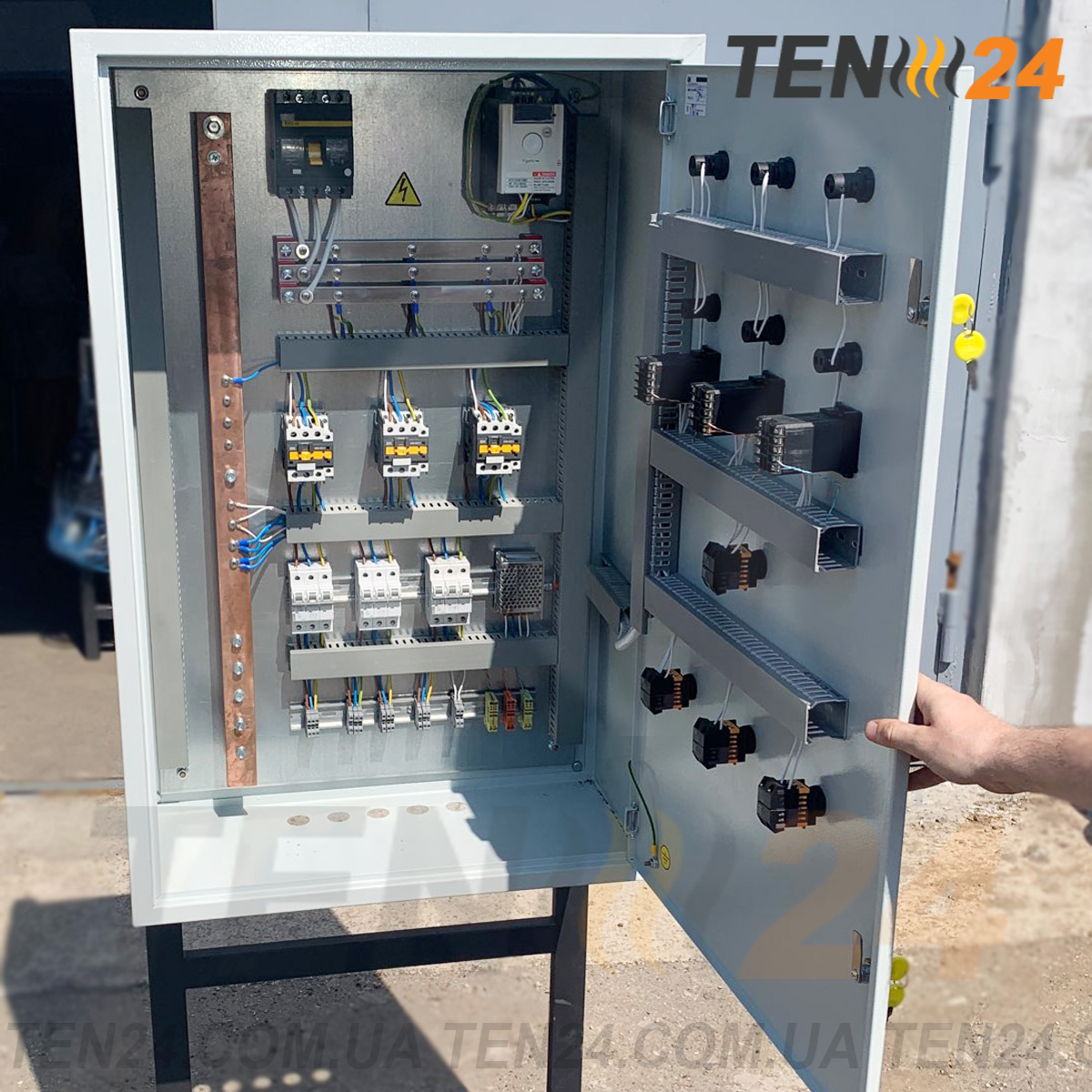

Термокарман часто використовується в зв'язці елементів, щоб датчик (термопара, RTD або базовий механічний термостат) міг передавати показання температури на цифрову панель управління, яка циклічно підтримує задану температуру. Часто датчик верхньої межі також використовується для захисту рідких середовищ від перегріву, а також забезпечує захист фланцевого нагрівача.

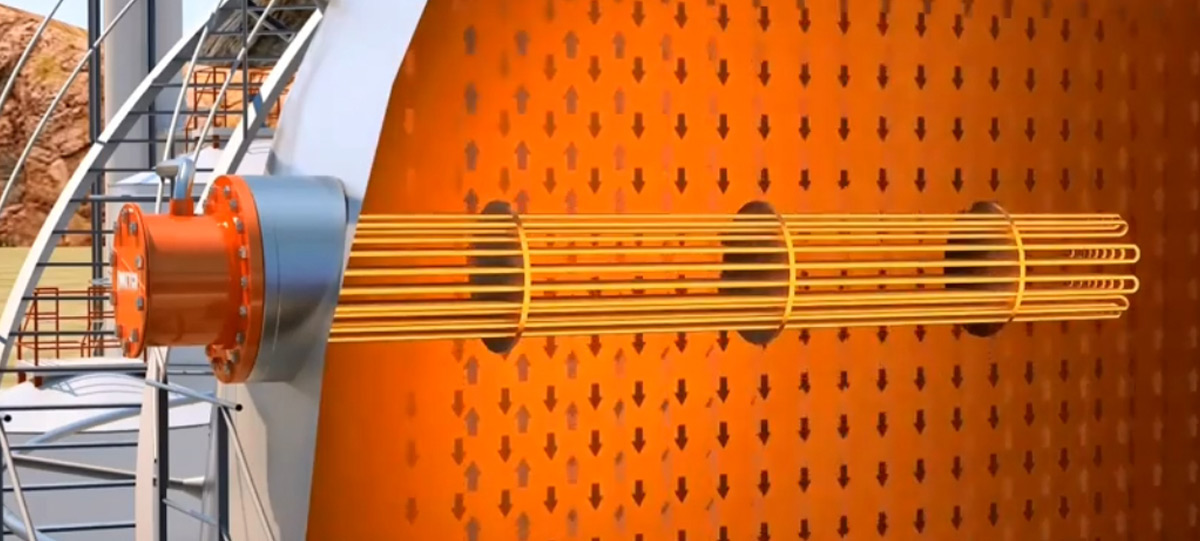

Монтаж фланцевих врізних нагрівачів на резервуарі



Купити фланцеві врізні нагрівачі резервуарів з вибухозахистом ви можете на сайті ТЕН 24 з виготовленням під замовлення за індивідуальними проектами. Просто телефонуйте нам по телефону або заповнюйте форму на сайті і ми надамо вам пораду і зробимо розрахунок всіх необхідних параметрів для ефективної роботи нагрівача.

Характеристики

Технічні характеристики вибухозахищених фланцевих нагрівачів

  • Діаметр ТЕНа в нагрівачі: 6, 8, 10, 12, 13, 16 мм

  • Розгорнута довжина ТЕНа в нагрівачі: від 20 до 6000 мм

  • Максимальна поверхнева потужність: до 45 Вт / см²

  • Максимальна температура на оболонці: 850 ° С

  • Напруга живлення: до 1000 В

  • Матеріал виготовлення ТЕНів: сталь, нержавіюча сталь, титан, інконель, мідь

  • Матеріал виготовлення фланців: сталь, нержавіюча сталь

  • Спосіб крепеленія нагрівачів до фланця: TIG зварювання, пайка

  • Робочий тиск: до 20 МПа
