Трубчасті електронагрівачі настільки продумані, що навіть впровадження нових технологій виробництва не особливо вплинули на зміну їхньої конструкції, що десятиліття тому, що сьогодні вони користуються таким самим попитом у промисловості та в побуті. Змінюється форма нагрівача, матеріали, що входять у оснащення, але принцип роботи та рівень ефективності залишаються на тому самому ступені. Щоб грамотно вибрати ТЕН, потрібні деякі знання про відмінності та властивості різних типів трубчастих нагрівачів. Про це ми й поговоримо сьогодні.
Ми докладно опишемо, що таке трубчасті електронагрівачі (ТЕН) і розкриємо принципи роботи в нагрівальних системах. В одній із попередніх тем ми в деталях описували різноманітність сучасних електронагрівачів і для вирішення яких завдань вони служать. Ви також повинні завжди пам'ятати, що в основному описуються стандартні збірки нагрівальних елементів, але, на жаль, вони не завжди підходять для вирішення вашої задачі. У разі виникнення таких проблем завжди звертайтеся до компанії «ТЕН24». Ми допоможемо вирішити будь-яку проблему, пов'язану з виготовленням нестандартного нагрівача під будь-яке обладнання чи електроприлад.
Тени дуже популярні за рахунок своєї універсальності та ефективності . Весь обсяг споживаного ними електричного потоку перетворюється на тепло і витрачається за прямим призначенням. Так відбувається нагрівання довкілля.
ТІНИ для опалення в основному використовують:
Для переносних та стаціонарних масляних радіаторів;
Водяних опалювальних батарей;
Для сушарок рушників у ванній кімнаті;
Електричних камінів;
Конвекторів;
Котлів.
Трубчастий нагрівач у даних пристроях може застосовуватися як основне джерело нагріву, і як додаткове. Вартість на Тени невисока, вони легко піддаються встановленню, і для їх обслуговування не потрібно мати навички фахівця високого рівня.

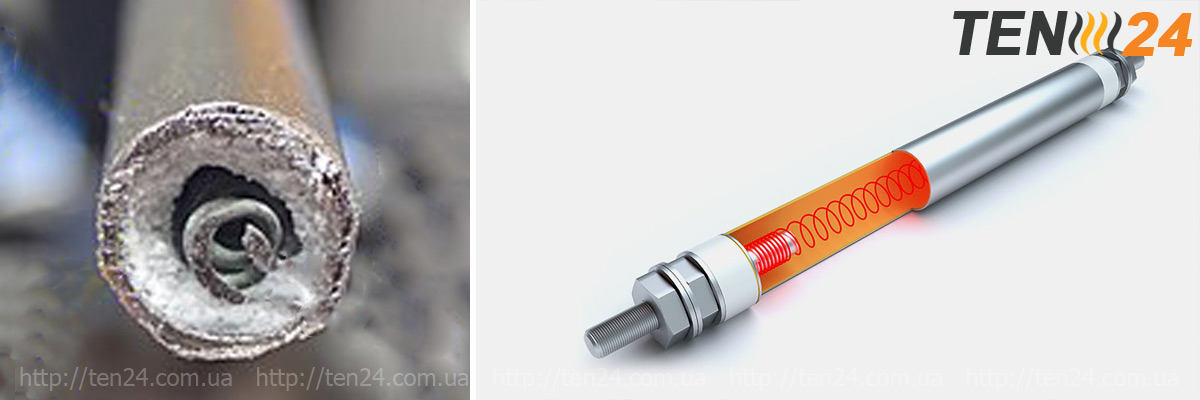

Конструкцію нагрівачів цього типу зручно розглядати на трубчастих моделях. Трубка складається з кераміки чи металу, оснащена резистивною спіраллю та заповнена термічним провідником. На ділянці нагрівача, де передбачено його фіксацію до фланця, розташовуються ізоляційні втулки. Вони забезпечують щільний контакт струмопроводу з корпусною основою.
Кріплення нагрівального елемента забезпечується переважно з'єднанням фланцевого типу. Фланець забезпечує герметизацію внутрішнього середовища нагрівача від зовнішніх факторів.
Основний недолік цієї конструкції - неможливість заміни резистивного елемента при його виході з ладу (перегорання).
Після того, як нагрівач підключили до мережі, розташована всередині нього спіраль починає генерувати струм, що переходить в тепло. Цей процес безперервний, якщо пристрій не оснащений спеціальними регуляторами та датчиками. Тепловий потік, що виробляється, в свою чергу передається від нагрівача термопровіднику і зовнішньої частини корпусної основи. Далі вироблене тепло отримує навколишнє середовище: рідина, повітря, тверді поверхні, що контактують із корпусом нагрівача.
У процесі нагрівання навколо нагрівача розташованого в рідкому або олійному середовищі утворюються конвекційні потоки. Такі потоки сприяють перемішуванню теплового носія та його рівномірному прогріванню.
В устаткуванні, де немає рідини, температуру нагріву зазвичай обмежують, щоб унеможливити пошкодження навколишніх деталей та елементів. Якщо цього не робити, можна спровокувати пожежонебезпечну ситуацію.
З метою прискорення обміну тепла нагрівачі часто оснащують спеціальними нагрівальними пристроями, здатними забезпечити рух повітряної маси всередині приладу та в навколишньому нагрівачі просторі.
Хоча, начебто, конструкція нагрівача і не вирізняється якоюсь складністю, але не кожен пристрій зручний у використанні. Більшість виробничих компаній виготовляють нагрівачі в нестандартних формах та з незручно розташованими кріпленнями. Якщо ви придбали обігрівач, у комплектуванні якого є такий «заковиристий» ТЕН, то при його поломці знайти заміну буде дуже складно, а іноді й зовсім неможливо. Тому перед покупкою опалювальної установки слід усі можливі варіанти конструкції.
Варіант трубчастої конструкції електронагрівача є найпоширенішим і часто використовується в масляних радіаторах мобільного типу, переносних та настінних батареях. Тепло може передаватися декількома способами: конвекцією, ІЧ-випромінюванням та способом теплової провідності. Такі нагрівальні елементи можуть мати різні варіанти довжини та форми трубки, які регламентовані лише особливостями конструкції. Наприклад, трубчастий нагрівач мікатермічного обігрівача має вигляд змійовика, який розміщується за пластиною мінерального складу. Під час нагрівання пластина виробляє потік інфрачервоного тепла.
Трубчасті елементи нагріву, що працюють при потужності понад 2,5 кВт, у нагрівальних установках побутового користування не використовуються. Домашня проводка не розрахована на таку потужність.
Нагрівачі з ребрами є модифікацією трубчастих елементів нагріву. Тонкі сталеві платівки є особливістю такого нагрівача. Їх дуже багато і розміщені вони по всьому приладу. Завдяки такій конструкції різко збільшується контактна площа пристрою з навколишнім простором. Цим самим забезпечується високий рівень та швидкість нагрівання. Даний тип моделі в основному застосовується для нагрівання повітря. За допомогою оребренного ТЕНа вдається досягти швидкого виходу на необхідну температуру в кімнаті або в іншому приміщенні, особливо якщо прилад має вентилятор.

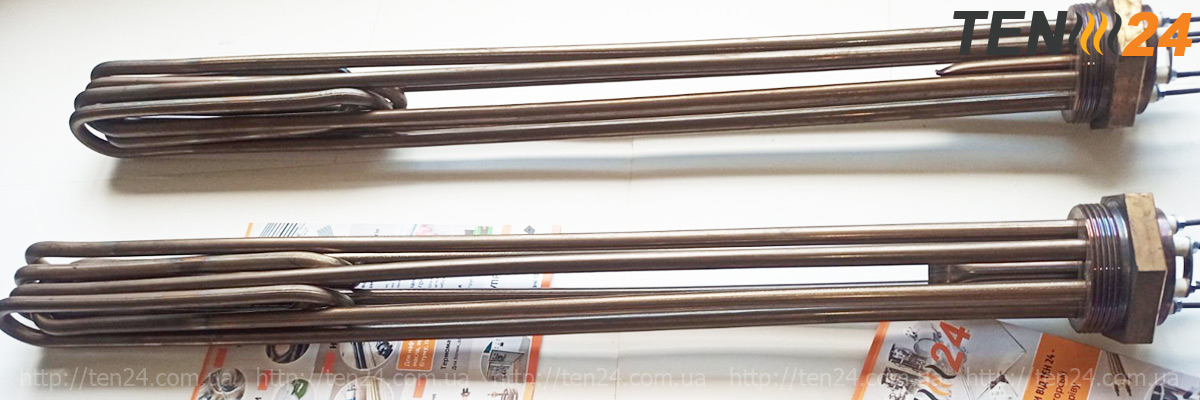

Блок ТЕН - це кілька нагрівачів пов'язаних в єдиний пристрій. Зв'язку забезпечує єдине кріплення.
Для використання такої конструкції необхідно кілька факторів:
Необхідність підвищувати потужність нагрівального пристрою та збільшувати швидкість нагрівання;
Відсутність можливості передачі тепла від резистивного елемента до теплоносія, тому що зовнішня оболонка має малу площу;
За фактом у ТЕНі блочного типу знижено рівень навантаження на кожен окремий трубчастий елемент та збільшено швидкість подачі тепла. Даний тип пристроїв у побутовому користуванні зустрічається в опалювальних котлах, а в промисловості їх часто використовують в електронагрівальних установках.
Блоки трубчастих нагрівачів можуть мати потужність 5-10 квт. Якщо виникає необхідність такого нагрівача в домашніх умовах, доведеться додатково протягнути електрокабель.

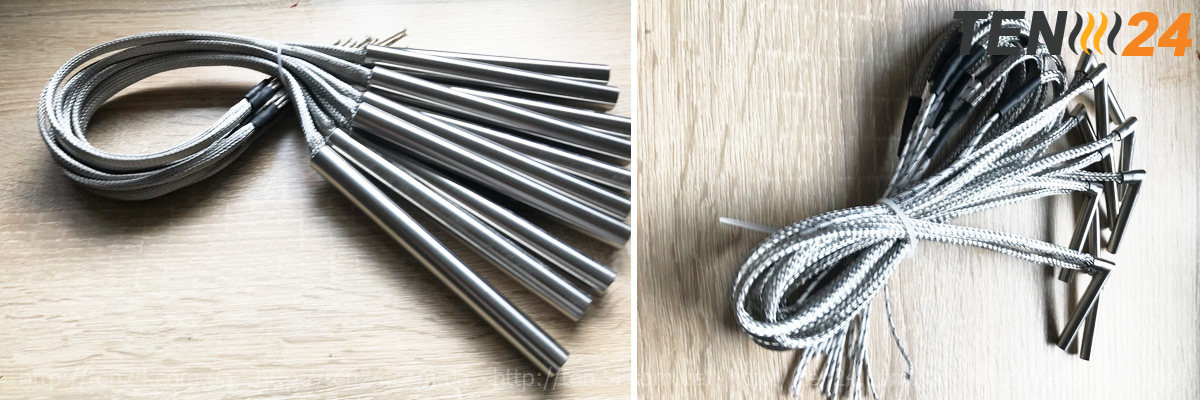

Даний вид нагрівача має трубчасту форму та один вільний кінець. Зумовлено це методом монтажу. Корпус переважно виготовляється з полірованого металу, що забезпечує максимально щільний контакт з об'єктом контакту. Патронні ТЕНи щільно контактують з матеріалом, що нагрівається за рахунок повної відповідності монтажного отвору з розмірами нагрівача.
Фіксацію патронники роблять за рахунок фланцевого з'єднання. В основному їх застосовують у промисловій сфері для обігріву робочих відділів екструзивного обладнання.
Трубчастих електронагрівачів існує безліч. Застосовують їх у промисловості та їх напрями використання не стосуються сьогоднішньої теми. Якщо вам необхідно підібрати нагрівач для іншого типу нагріву, зв'яжіться з менеджером «ТЕН24» і ми обов'язково вирішимо вашу проблему.
Ви ознайомилися із найпростішими типами конструкції нагрівальних елементів, у яких немає жодних механізмів регулювання. Але, наприклад, нагрівачі для рідини можуть оснащуватися найпростішими варіантами автоматики, яка зможе забезпечити приладу додаткових функцій.
До таких можна віднести:
1. Терморегулювання. Нагрівач оснащений регулятором температури укомплектовується датчиком, що спрацьовує при нагріванні навколишнього середовища до значення, що задається. Налаштування нагрівального елемента здійснюється на зовнішній частині фланця.
2. Запобігання замерзанню. Цю функцію забезпечує спрощений регулятор температури. Він спрацьовує лише за умов падіння температурних значень до 0°С. Це дозволяє уникнути замерзання води в трубах і не споживати зайвої енергії.
3. Обігрів труб. Ця функція забезпечується форсованим методом нагрівання робочого середовища на етапі первинного запуску обладнання. Важливо розуміти, що проводка у приміщенні має витримати коротке підвищення потужності.
Елементів здатних підтримати додаткові функції насправді не так вже й багато. Найчастіше регулювання роботи опалювальних приладів проводять за рахунок спеціальних автоматичних блоків і щитів управління.
При виборі нагрівача важливо враховувати його потужність, форму, довжину та додаткові можливості. Перед тим, як оформляти замовлення в інтернеті або йти на ринок, дізнайтеся про нагрівач якомога більше.
Високий показник потужності для електронагрівача не завжди є позитивною якістю. Вибираючи нагрівач врахуйте відразу кілька критеріїв, пов'язаних із рівнем споживання енергії:
Рівень граничної потужності віддачі тепла;
Можливості електричного проведення;
Квадратура приміщення, яке потрібно опалити.
Не можна використовувати нагрівач, потужність якого перевищує максимальний рівень теплової віддачі опалювальної системи на 75%!
Для чіткого розуміння наведемо приклад: опалювальна батарея розрахована на 10 секцій. Кожна секція віддає довкіллю 150 Вт теплової енергії, всього 1,5 кВт. Встановивши в таку батарею нагрівальний елемент, потужність якого становить 2 кВт, поверхня радіатора не зможе віддавати повітрю всю кількість утвореної енергії. У результаті нагрівач постійно відключатиметься через перегрівання.
У приміщеннях із застарілою електропроводкою на розетку не повинно йти навантаження понад 1,5 кВт. В іншому випадку може статися замикання і трапиться неприємність. Перед покупкою нагрівача обов'язково перевірте проводку, і якщо виникла потреба, замініть стару на нову електричну мережу.
