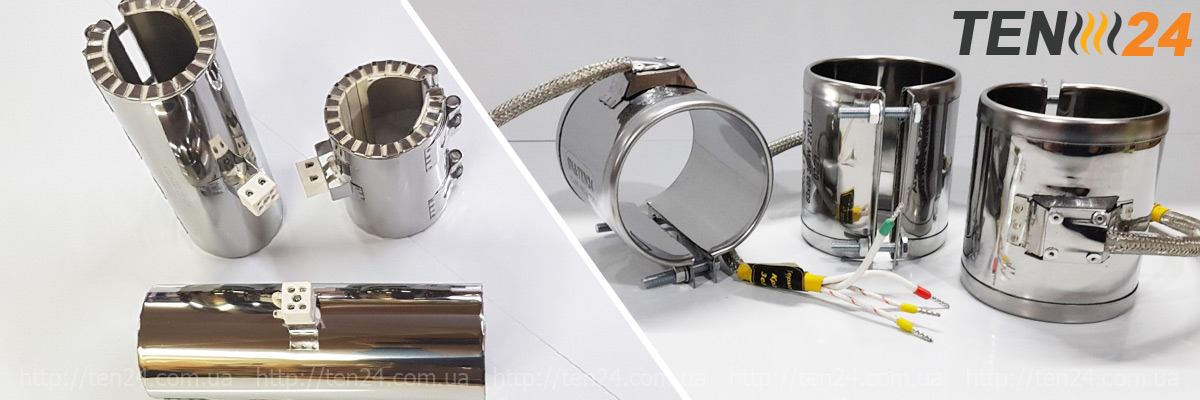

Кільцеві нагрівачі з міканітовою та керамічною ізоляцією

Кільцеві нагрівачі виробляються в компанії ТЕН 24 різного діаметра та висоти та призначені для нагрівання та підтримки температури циліндричних деталей. Теплопередача зазвичай досягається за рахунок теплопровідності або випромінювання нагрівачів великої потужності.

Області застосування кільцевих нагрівачів різноманітні: вони можуть встановлюватися на сопла або циліндри екструдерів, нагрівати пластмаси або сучасні матеріали, такі як полімери, що потребують високої температури. Їх також можна використовувати при литті пластмас під тиском у термопластавтоматах, оскільки процес обробки матеріалів потребує високої потужності нагріву та високих температур.


Кільцеві нагрівачі з міканітовою та керамічною ізоляцією.


Нагрівачі для екструдерів та ТПА

Щоб довести термопластавтомат (ТПА) або екструдер до робочої температури, потрібно тепло; це тепло доводить машину до потрібної температури для запуску та підтримки бажаної температури при нормальній роботі.

Існує три методи нагрівання екструдера: електричний, рідинний та паровий.

Електричне нагрівання - найбільш поширений метод нагрівання екструдерів або термопластавтоматів. Електричні резистивні нагрівачі, які широко використовуються в екструдерах/термопластавтоматах, називаються кільцевими/хомутовими нагрівачами , оскільки вони мають форму круглої стрічки, яка одягається на циліндр шнека машини. Тепло, що генерується нагрівачами екструдера, стає можливим завдяки пропусканню певної кількості струму через провідник з певним опором, оскільки опір створює бар'єр для потоку електронів, що виділяється тепло. Кількість тепла, що виділяється, визначається наведеним нижче рівнянням:

 Q C = I ² R = VI = V ² / R

Де I – струм, R – опір, а V – напруга.

Це рівняння дійсне для постійного струму (DC), а також для однофазного змінного струму (AC), за умови, що струм і напруга виражені як середньоквадратичні значення і ланцюг є суто резистивним (різниця фаз дорівнює нулю).

Кільцеві нагрівачі

У термопластавтоматі сировина, яка називається полімером, зазвичай знаходиться у формі гранул. Ці гранули зберігаються в завантажувальному бункері, ємності з відкритим дном, в яку завантажується прес полімерним матеріалом, як показано на малюнку. Гранули повинні бути розплавлені, щоб забезпечити можливість упорскування в камеру порожнини інструменту, тобто порожнину, яка відображає остаточну форму пластмасового виробу, тому термопластавтомат обладнаний блоком пластифікації для розплавлення полімеру.



Кільцеві нагрівачі з міканітовою та керамічною ізоляцією.

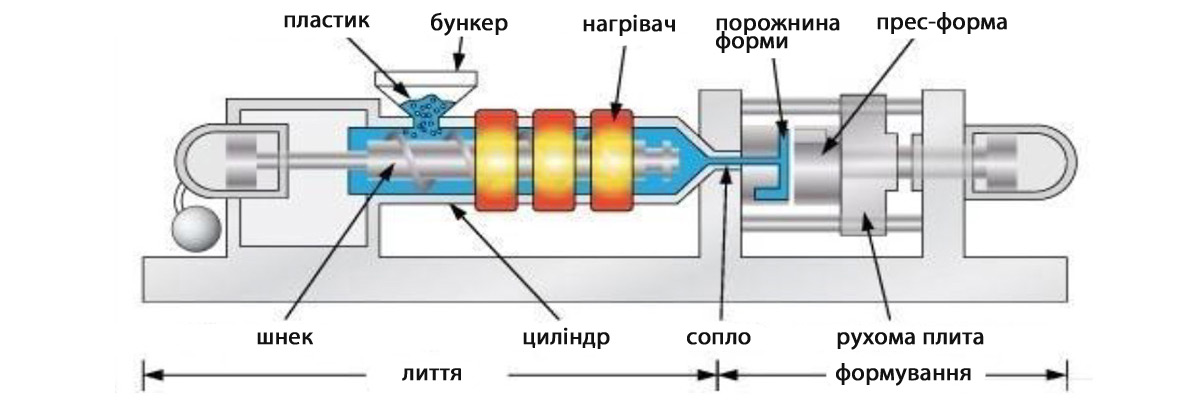

Малюнок № 1 Литєва машина

Спочатку в блоці пластифікації шнек, що обертається за допомогою двигуна, плавить гранули. Більшість тепла створюється за рахунок тертя при обертанні гвинта, але часто додаються нагрівальні елементи для доповнення тепловиділення. Коли гранули розплавляються, шнек впорскує полімер у порожнину камери осьовим рухом.

У кільцевих електронагрівачах нагрівальний елемент затиснутий між ізоляційним матеріалом, який є гарним провідником тепла та поганим провідником електрики.

Кільцеві нагрівачі , що використовуються в даний час, класифікуються відповідно до ізоляторів, що використовуються в них наступним чином:

1) Нагрівач кільцевий міканітовий (слюдяний)

2) Керамічний кільцевий нагрівач

Міканітовий кільцевий хомутовий нагрівач

Смуги слюди зазвичай використовуються для ізоляції нагрівачів із резистивними стрічками. Ці обігрівачі дешеві, але не дуже довговічні. Вони витримують температуру до 350 ° C і мають щільність потужності до 4 Вт/см². Соплові кільцеві міканітові нагрівачі мають подвійне намотування ніромової стрічки, тому можуть досягати щільності потужності до 7 Вт/см2.


Кільцеві нагрівачі з міканітовою та керамічною ізоляцією.

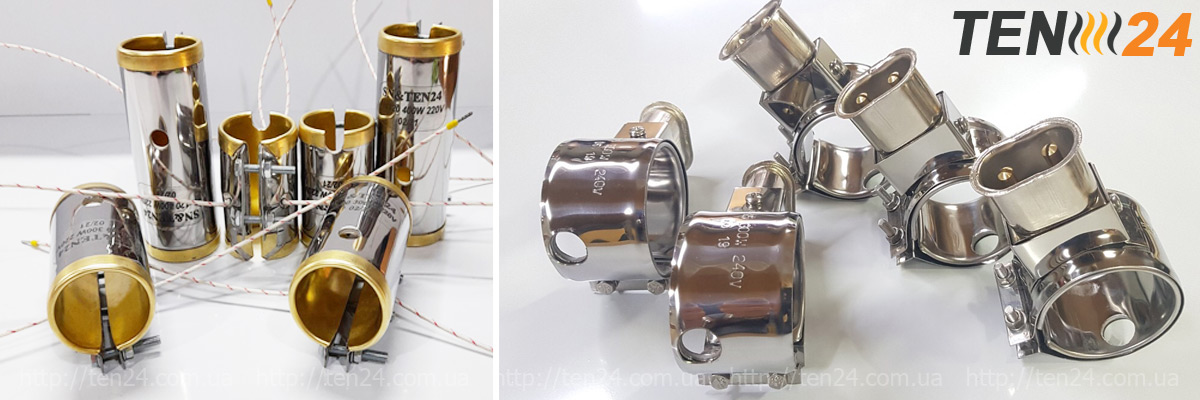

Малюнок № 2 Слюдяні кільцеві нагрівачі

Довговічність нагрівача залежить від інтенсивності використання та контакту між циліндром та поверхнею нагрівача. Недостатній контакт з поверхнею призведе до перегріву, що призведе до скорочення терміну служби нагрівача або навіть передчасного вигоряння нагрівального елемента. У продажу є спеціальні високотемпературні монтажні пасти для покращення теплообміну між ТЕНом та циліндром. Сердечник із міканіту створює тонкий та ефективний нагрівач. Тепло від точно намотаного резистивного елемента швидко передається на робочу поверхню для швидкого нагрівання та реакції.

Слюда забезпечує відмінну діелектричну міцність та здатність теплопередачі для тривалого терміну служби нагрівача. Слюдяна серцевина поміщена в безперервну корозійностійку оболонку з нержавіючої сталі.

Усі нагрівачі з міканітовою ізоляцією мають закриті кінці для захисту від забруднення.

Максимальна температура оболонки 350°С.

Конструкція


Кільцеві нагрівачі з міканітовою та керамічною ізоляцією.

Малюнок № 3 Конструкція слюдяних стрічкових нагрівачів

Особливості

  • Стандартні кільцеві нагрівачі виготовляються у вигляді одно- або двокомпонентної конструкції з максимальним внутрішнім діаметром 380 мм. Якщо потрібні нагрівачі більшого діаметру (наприклад, екструзійні фільєри для екструзії з роздуванням), використовуються три або більше секцій.

  • Доступні отвори та вирізи. Максимальна потужність може бути зменшена шляхом додавання отворів та вирізів. Потрібне креслення для конкретного місця.

Потужність

Потужність вплине на довговічність та продуктивність кільцевого нагрівача. Щоб уникнути виходу нагрівача з ладу, не перевищуйте максимальну рекомендовану питому потужність для нагрівача певного розміру.

Щільність потужності = Потужність / (3,14 * Внутрішній діаметр * Висота циліндра)

Чинники, які слід враховувати під час вибору потужності кільцевого нагрівача з міканітовою ізоляцією.

Вибирайте більш тонкі нагрівачі для високої теплопередачі.

Вибирайте питому потужність відповідно до робочої температури.

Вибирайте потужність, що відповідає вашому обладнанню, щоб уникнути коротких циклів та неефективної роботи.

При визначенні потужності враховуйте безпечну схему нагрівання матеріалу, теплопровідність та коефіцієнт розширення циліндра.

Експлуатація

При першому нагріванні матеріалу температура повинна контролюватись за допомогою пристрою індикації температури, а остаточне налаштування управління нагрівачем циліндра має бути записане для використання в майбутньому. Матеріал слід перемішати, щоб отримати точну температуру, оскільки матеріал, що знаходиться ближче до поверхні циліндра, нагрівається швидше, ніж матеріал біля центру. Це початкове налаштування має виконуватися з трьома перемикачами нагріву, встановленими на високий рівень. Якщо матеріал, який ви нагріваєте, демонструє відмінну теплопровідність, можна підтримувати бажану температуру за допомогою трьох перемикачів нагріву, встановлених на середньому або низькому рівні, тим самим знижуючи споживання енергії.

  • Використовуйте лише на металевих циліндрах та бочках.

  • Тільки для використання у приміщенні.

  • Не використовуйте для нагрівання легкозаймистих матеріалів.

  • Не використовуйте у вибухонебезпечних зонах.

  • Видаліть повітря з контейнера, щоб запобігти підвищенню тиску.

Області застосування

Кільцеві нагрівачі з міканітовою ізоляцією використовуються в циліндрах, штампах, прес-формах, бочках, резервуарах для витримки, інжекційних та видувних машинах, а також в екструдерах для пластмас та термопластавтоматів.

Керамічні хомутові нагрівачі

Кільцеві нагрівачі з керамічною ізоляцією спеціально розроблені та спроектовані для задоволення постійно зростаючих потреб у енергозбереженні та підвищенні ефективності роботи.

Керамічні кільцеві нагрівачі здатні генерувати вищі температури, необхідні обробки сучасних високотемпературних полімерів. Економія електроенергії досягається за рахунок використання ізоляційного покриття з керамічного волокна завтовшки 6 мм, що знижує енергоспоживання на 25-30%.


Кільцеві нагрівачі з міканітовою та керамічною ізоляцією.

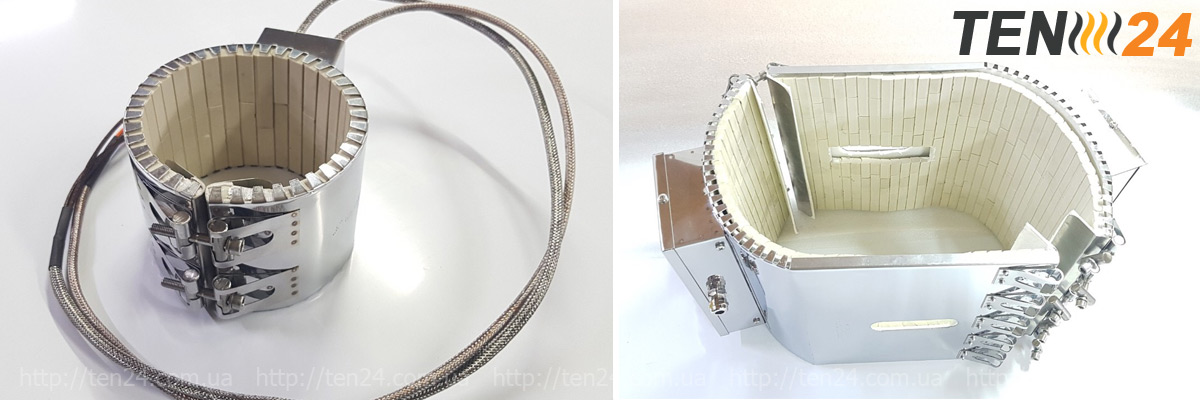

Малюнок № 4 Кільцевий нагрівач із керамічною ізоляцією

Через низьку теплопровідність ізоляції з керамічного волокна температура зовнішньої поверхні керамічного кільцевого нагрівача становить приблизно 204 °C при температурі внутрішньої поверхні 500 °C.

Керамічні кільцеві нагрівачі передають тепло за рахунок теплопровідності, так і за рахунок випромінювання. Обмотка елемента призначена для роботи при максимальній температурі та нагріває керамічні блоки до точки, в якій вони випромінюють інфрачервоне тепло, а також проводять енергію безпосередньо через контакт. Тому в даному випадку посадка не така важлива, як в інших типах кільцевих нагрівачів.

Керамічні кільцеві нагрівачі стали надзвичайно популярними серед виробників оригінального обладнання як стандартні нагрівачі для циліндрів машин для лиття пластмас під тиском, екструдерів та обладнання для видувного формування.

Конструкція

Стандартні кільцеві керамічні нагрівачі:

Основна конструкція нагрівача з керамічною стрічкою складається із спірально намотаної резистивної котушки з ніхромового дроту, рівномірно натягнутого і точно проведеного через спеціально розроблені керамічні ізолюючі блоки, що утворюють гнучку нагрівальну стрічку. Керамічний стрічковий нагрівач разом із ізоляцією з керамічного волокна товщиною 3 мм встановлений у корпус з нержавіючої сталі із зубчастими краями, що забезпечує максимальну гнучкість та простоту встановлення. Це дозволяє використовувати більш широкосмугові нагрівачі, усуваючи необхідність у багатьох вузьких та двокомпонентних кільцевих нагрівачах.

Енергозберігаючі кільцеві керамічні нагрівачі:

Для ситуацій, що потребують додаткової ізоляції для зниження зовнішніх температур та збільшення економії електроенергії, компанія ТЕН 24 пропонує керамічні нагрівачі з подвійною ізоляцією з керамічного волокна товщиною 13 мм. Це знизить енергоспоживання на 35–37% порівняно із неізольованим хомутовим теном.

Характеристики

  • Максимальна температура: 500°C

  • Номінальна щільність потужності: від - 3 до 7 Вт/см2

  • Максимальна щільність потужності: 9 Вт/см2

Особливості

  • Вбудована теплоізоляція

  • Зберігає електроенергію

  • Мінімальні теплові втрати

  • Повністю гнучкий для простої установки

  • Хороша однорідність температури

  • Більш тривалий термін служби нагрівача

  • Різні конструкції та типи виведення електроживлення

  • Нагріває за рахунок теплопровідності та випромінювання

  • Розроблено відповідно до специфікацій

  • Зменшення втрати тепла

  • Максимальний комфорт оператора

  • Дозволяє знизити загальні експлуатаційні витрати

Особливості конструкції кільцевого нагрівача


Кільцеві нагрівачі з міканітовою та керамічною ізоляцією.


Малюнок № 5 Деталі конструкції керамічного кільцевого нагрівача


  1. Обшивка з нержавіючої сталі. Корпус з нержавіючої сталі із зубчастими краями забезпечує максимальну гнучкість і простоту установки.

  2. Теплоізоляція. Вбудований стандарт теплоізоляції на всіх керамічних нагрівачах від компанії ТЕН 24 знижує енергоспоживання. Подальше скорочення може бути досягнуто за рахунок ізоляції більшої товщини, яка запобігає втраті тепла і тим самим знижує витрати на енергію.

  3. Високоякісні керамічні ізолятори. Ізоляційні стеатитові блоки, розроблені для найкращого поєднання фізичної та діелектричної міцності, гарної теплопровідності для нагрівання циліндричних деталей, придатні для температури оболонки до 500°C, забезпечують гнучкість для простоти установки на обладнання.

  4. Нихромова нагрівальна спіраль. Спірально намотаний високоякісний нікель-хромований провід (80/20), розрахований на максимальну пропускну здатність струму, протягнутий через спеціально розроблені керамічні ізоляційні блоки, що забезпечують рівномірний розподіл тепла, що виключає появу гарячих плям, які можуть викликати передчасний вихід.


Кільцеві нагрівачі з міканітовою та керамічною ізоляцією.


Рисунок № 6 Особливості конструкції енергозберігаючого хомутового нагрівача


  1. Обшивка з нержавіючої сталі. Внутрішній корпус із нержавіючої сталі, а також зовнішній ізольований корпус із зубчастими краями забезпечують максимальну гнучкість та простоту установки.

  2. Додаткова теплоізоляція, що оптимізує тепло. Крім вбудованої ізоляції, є спеціальна додаткова теплоізоляція для оптимізації тепла, що зберігає тепло всередині, створюючи однорідний шар гарячого повітря між нагрівачем і зовнішньою ізоляцією (як показано на малюнку вище). Енергоспоживання до 25% І БІЛЬШЕ (залежно від умов роботи) і запобігання втраті тепла, тим самим знижуючи витрати на електроенергію, підвищує ефективність нагріву для підвищення продуктивності та одночасно допомагає покращити робочу атмосферу.

  3. Високоякісні керамічні ізолятори. Ізоляційні стеатитові блоки, розроблені для найкращого поєднання фізичної та діелектричної міцності, гарної теплопровідності для нагрівання циліндричних деталей; витримує температуру оболонки до 500°C, забезпечує гнучкість та простоту встановлення на ствол.

  4. Нікель-хромовий нагрівальний елемент. Спірально намотаний ніхромовий резистивний провід, розрахований на максимальну пропускну здатність струму, протягнутий через спеціально розроблені керамічні ізоляційні блоки, що забезпечують рівномірний розподіл тепла, що виключає появу гарячих плям, які можуть викликати передчасний вихід з ладу нагрівача.

Вибір кільцевого нагрівача

Перед тим, як вибрати тип кільцевого нагрівача для конкретного застосування, необхідно взяти до уваги ряд моментів. До них відносяться тип застосування, робоча температура, елементи керування та тепло, необхідне для безперервного задоволення умов експлуатації. Усі кільцеві нагрівачі мають свої власні фізичні та робочі характеристики та обмеження, які слід враховувати перед вибором. Після визначення загальної необхідної потужності визначається кількість необхідних ТЕНів. При виборі необхідно знати максимальну потужність квадратного см обігрівача.


Кільцеві нагрівачі з міканітовою та керамічною ізоляцією.


Порівняння нагрівачів з міканітовою та керамічною ізоляцією


Таблиця № 1 Порівняння стрічкових нагрівачів із слюдяною, керамічною та мінеральною ізоляцією



МИКАНІТОВИЙ

КЕРАМІЧНИЙ

Електрична ізоляція

Слюда

Кераміка

Теплоізоляція

Ні

Керамічне волокно

Потужність (Вт/см2)

4

9

Діапазон температур (0c)

150-350

150-500

Вартість

Низька

Висока

Довговічність

Менше

Більше

Висновок

Після детального вивчення двох типів кільцевих нагрівачів видно, що кільцеві нагрівачі без теплоізоляції викликають втрату тепла за рахунок конвекції, що збільшує вартість енергії. Вони служать менше через ризик перегріву при неправильній установці та експлуатації, проте мають набагато нижчу вартість і можуть виготовлятися з невеликими діаметрами.

Компанія ТЕН 24 виробляє різні типи кільцевих хомутових нагрівачів на замовлення з індивідуальними параметрами в строк від 1 до 5 днів. З усіх питань звертайтесь до наших спеціалістів за телефоном або залишайте свої дані для зв'язку у формах на сайті.
