Нагрівальні елементи для термоформувального обладнання

Термічне формування — процес високотемпературної обробки полімерних листів з метою надання їм конкретних параметрів та товщини у спеціальному формоутворювальному інструменті. Існує велика кількість термоформувального обладнання, що відрізняється за можливою масштабністю виробництва та складністю процесів управління.

Компанія «ТЕН24» виготовляє всі типи нагрівачів для обробки будь-яких полімерів та їх композитів.

Розглянемо процеси термічного формування кращого розуміння вибору електричних нагрівачів під конкретні типи устаткування.

Термоформування та типи установок для неї

Термоформування має масу технічних переваг у порівнянні з іншими типами обробки полімерів. Для даного типу переробки пластику необхідно створити відносно невисокий тиск, і за його допомогою можна без проблем виготовляти різні порожнисті вироби, не витрачаючи зайвих ресурсів. Цей спосіб є відносно щадним за кількістю навантаження формоутворюючий інструмент порівняно з методикою лиття під тиском. Тому форми для термоформування можна виготовляти із недорогої сировини. За рахунок цього та час на виконання форми буде мінімальним.

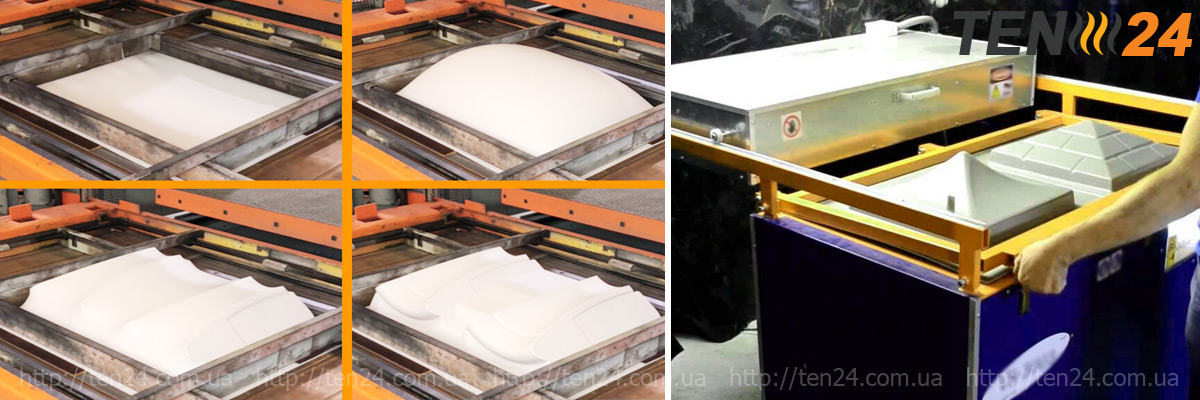

Нагрівальні елементи для термоформувального обладнання ТЕН 24


Термоформування через невисоку вартість часто використовують для виробництва прототипів та одиничних пробних деталей. Термічне формування прийнято використовувати для виготовлення упаковок, посуду та різних порожнистих виробів. Для полімерної продукції з великими габаритами більше підійдуть такі методики, як пневматичне формування та формування вакуумом.

За стандартом термоформування являє собою нагрівання полімеру у вигляді плівки, листа або профілю до температури розм'якшення. Після цього гарячий гнучкий матеріал притискають до форменного контуру. Методів затиску існує три:

  • Пневматичний передбачає перепад тиску за рахунок впливу вакуумного середовища між полімером та порожниною форми. Тиск також може використовуватися для щільного притискання м'якого пластику до форми.

  • Механічний метод з допомогою спеціальних засобів типу заглушки.

  • Змішаний спосіб, що складається з механічного та пневматичного впливу.

Процес формування

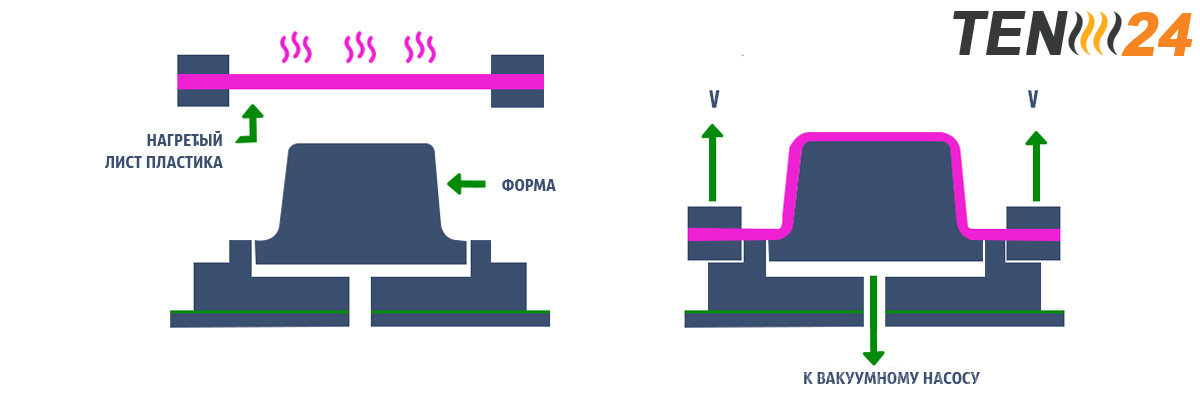

На зображенні нижче даного тексту представлений процес формування вакуумом. Це найспрощеніший метод із усіх наявних. У цьому устаткуванні заготівля термопласту набирає температури в печі за допомогою інфрачервоних нагрівачів. Коли лист досягне еластичного стану, його перемістять у форму. На даному етапі в дію включиться вакуум, і в просторі між полімером і формою повітря буде видалено. Полімерна заготовка щільно буде притиснута до поверхні форми, і в такому положенні вона протримається, доки повністю не охолоне і затвердіє.

Процес формування ТЕН 24


Далі сформований виріб вилучать із форми і видалять усі зайві елементи. Товщина виробу при такому методі формування може коливатися, як і при формуванні методом роздування.

Порівняно з іншими методами формування полімерів термоформування є найпростішим і дешевим, але і рівень його продуктивності також невисокий. Додаткове налагодження обладнання та фінансування розширюють можливості термічного формування. Наприклад. Застосування двох станцій збільшить продуктивність вдвічі. В даному випадку поки один лист заготовки прогріватиметься, інший вже прогрітий можна відправляти на завантаження для формування.

Термоформувальне обладнання

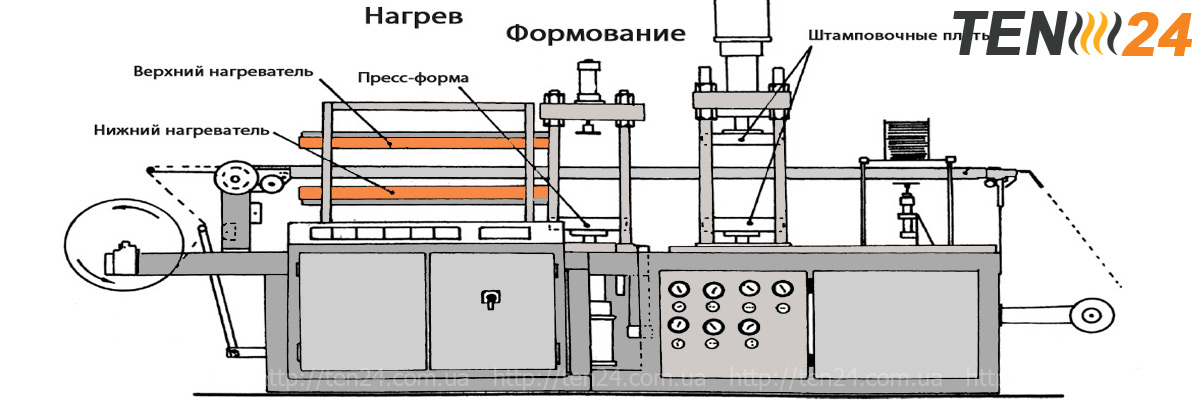

На малюнку нижче можна побачити звичайний термоформувальник для виготовлення тонкостінних виробів. Рулон розміщують на стійці для валків. Стійка працює з пасивним перериванням і може оснащуватися регулятором швидкості обертання. Це необхідно для запобігання неконтрольованому розмотуванню. У оснащення може ще входить сигналізатор, який повідомляє про те, що рулон закінчився. Таким чином, матеріал можна швидко замінити.


Термоформувальне обладнання ТЕН 24


Полімер надходить у машину, де зчепляється зі штифтами, розташованими на паралельно розташованих відрізках ланцюгів безперервного циклу. Затискні ланцюги просувають розігріту заготовку з обладнання.

Штифтові ланцюги ізольовані від впливу нагрівачів та розташовуються за формою. Штифти за потреби можна змащувати.

У сучасному обладнанні передбачено механізм для зміни відстані між листами та нагрівальними елементами. При кожній зупинці ланцюгів пічне встановлення в автоматичному режимі розкривається або, якщо вона горизонтальної конструкції, відкривається у відповідному положенні. Для обладнання різної конфігурації використовуються свої види нагрівальних елементів та термопара. Ізольовані ІЧ нагрівачі та вимірювачі температури в основному встановлюються через верхню та нижню поверхні стінок пічної установки.

Види нагрівачів для термоформування

У термоформувальному обладнанні тепловіддача може відбуватися від трьох режимів. Тепло отримане поверхнею листа проникає у його глибину, форма прогрівається від листа. У разі тонких заготовок прогрів може здійснюватися завдяки прямому контакту полімеру з прогрітою пластиною перед етапом створення вакуумного середовища.

Товсті заготовки нагрівають у великій пічній установці з примусовим нагнітанням повітря. Інфрачервоне нагрівання є найпоширенішим і найефективнішим методом розігріву полімерних матеріалів практично будь-якої товщини.

Інфрачервоні нагрівальні елементи

У перших термоформувальних машинах використовувалися трубчасті нагрівачі. ТЕНи є металевою трубкою всередині, якій розміщений резистивний елемент ізольований периклазом. Але технології не стоять на місці і в останні роки все частіше використовуються панелі з вмонтованими ІЧ нагрівачами для розігріву полімерних листів.

Компанія «ТЕН24» займається виробництвом ІЧ випромінювачів та повністю готових ІЧ панелей, які ефективно та рівномірно подають тепло на оброблюваний матеріал. Застосування ІЧ випромінювачів від «ТЕН24» збільшить продуктивність вашого обладнання та підвищить якість продукції, що виготовляється. У разі застосування невеликих машин з невеликим обсягом виробництва використовуються ІЧ нагрівальні елементи. А для промислових ліній обладнання призначаються інфрачервоні панелі.

У термоформуванні можуть застосовуватись різні типи інфрачервоних нагрівачів:

Панелі ІЧ нагрівачів - це випромінювачі, вмонтовані в відбивну пластину з нержавіючого металу. Усі перелічені види нагрівальних елементів можуть бути зібрані в єдину панель для забезпечення термічної віддачі за більшої потужності.

Детальний аналіз кожного типу ІЧ нагрівачів для термоформування

Керамічні нагрівачі

Нагрівальні елементи для термоформувального обладнання - керамічні ик випромінювачі ТЕН 24


Керамічні нагрівачі - плитки із залитим усередині резистивним елементом, що мають високий рівень вогнетривкості. Поверхня нагрівального елемента стійка до хімічних впливів і має непористу глазуровану структуру. Через те, що даний тип нагрівача має невеликий розмір, часто з кількох одиниць збирають панель. При цьому для контролю температури в один із елементів, що нагрівають, вбудовують термопару.

Кераміка має деякі слабкі сторони. За рахунок того, що теплова маса у неї висока, то нагрівання відбувається дуже довго. Вихід на робочу температуру займає близько 15 хвилин. Час відгуку на налаштування також відносно довгий. Однак, перелічені недоліки компенсуються малими витратами на електрику та точністю робочої температури.

У керамічних ІЧ нагрівачів при виробленні температури 300-750°С промені ІЧ виробляються в довгохвильовому діапазоні. Більшість полімерів чудово поглинають саме цей діапазон променів.

«ТЕН24» виробляє керамічні ІЧ нагрівачі для формувальних столів у трьох типах:

Кварцові елементи нагрівання

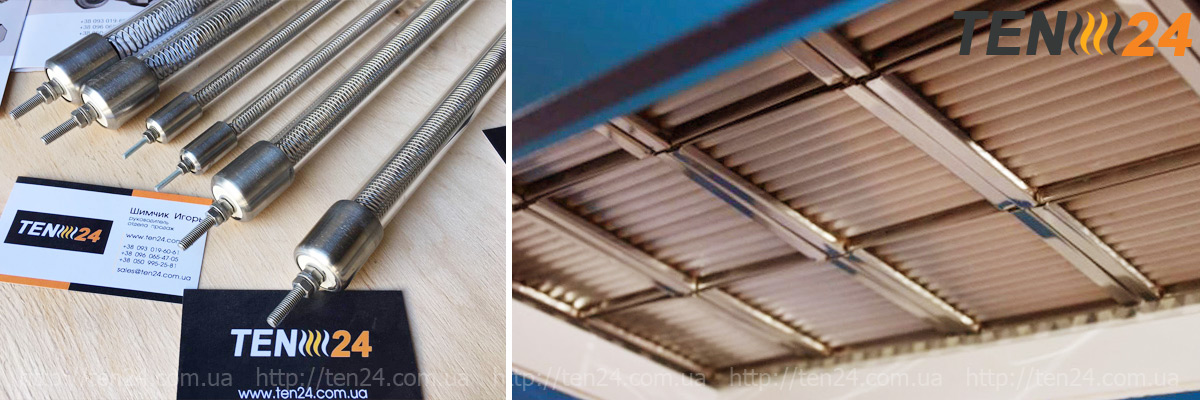

Нагрівальні елементи для термоформувального обладнання кварцові ик випромінювачі ТЕН 24


Кварцові нагрівальні трубки є оболонкою з кварцового скла, в якій укладена ніхромова спіраль. Кварцове скло повністю прозоре і при розколюванні спіралі в процесі нагрівання приймає червоне свічення.

Діапазон випромінювання кварцових елементів нагріву можна порівняти з діапазоном керамічних нагрівачів, але має деякі відмінності. Від кварцових трубок генерується хвиля завдовжки від 1,5 до 8 мкм. За рахунок невеликої ваги кварцові трубки мають швидкий відгук і відмінно витримують часті включення і відключення, тому їх рекомендовано використовувати в циклічному виробничому процесі, що часто переривається. Недолік, кварцових трубок – висока крихкість скла. Їх також не можна застосовувати у середовищах з агресивними хімічними сполуками. «ТЕН24» виготовляє кварцові гріючі трубки з виробленням хвиль середньої довжини.

У нас ви можете придбати кварцові панелі, що являють собою металеву коробку із вставленими всередині нагрівальними кварцовими трубками. У панель можуть входити, як довгі цілі трубки кварцу, так і трубки стандартизованого розміру. До стандартних панелей відносяться пристрої серії QP. Вони завжди є на складі та їх конструкція незмінна. За потреби виготовлення нестандартних панелей слід оформити індивідуальне замовлення на виготовлення.

Галогенові лампи

Нагрівальні елементи для термоформувального обладнання - галогенні лампи ТЕН 24


В основному нагрівання полімерних заготовок при термоформуванні відбувається за рахунок середньохвильових або довгохвильових випромінювань інфрачервоного потоку. У першому випадку це кварцові нагрівники, а в другому керамічні. Але, розроблені лампи «ТЕН24» галогенового типу також можуть використовуватися при термоформуванні, і, як показує практика, значно покращують процес термічної обробки.

Галогенові лампи можуть виробляти і промені і в короткохвильовому і в середньохвильовому діапазоні. Гріючим елементом виступає вольфрамова нитка. Температурна подача – 2200°С. І промені з такою температурою подаються в короткому діапазоні хвилі - 1,2 мікрона. Недоліком вольфраму є його випаровування та осадження на внутрішній оболонці лампи. Тому порожнину лампи заповнюють галогеном, композиція при цьому відновлюється. При випаровуванні вольфраму відбувається його з'єднання з галогеном і утворюється галогенід вольфраму, і осадження гріючого елемента на склі виключається. Вольфрамовий галогенід знову з'єднується з ниткою, галоген при цьому вивільняється і відбувається повторне осадження вольфраму на нитці.

Цей процес є безперервним та відомий як галогенний цикл.

Лампи з галогеновим наповнювачем будуть ефективнішими при використанні із заданою встановленою потужністю. На певній відстані вони добре впливають на полімерний лист у порівнянні з лампами кварцового та керамічного типу.

Галогенові лампи виходять на задану температуру за кілька секунд після включення. Вони також мають відмінний температурний градієнт по всій товщині полімеру. Ця особливість характерна для пристроїв з короткохвильовим випромінюванням.

Галогенові ІЧ лампи моментально реагують на налаштування способом зниження яскравості. Вони легко адаптуються до різних форм та кольорів. Процес налаштування високоточний, так як ці лампи мають 100% регулювання яскравості.

Але, як і в будь-якого типу нагрівача галогенові лампи мають свої слабкі сторони. Вони споживають більше електрики. Швидкий вихід на робочий режим вимагає більше енергії порівняно з повільним рівномірним прогріванням, як у керамічних елементів нагрівання

Для забезпечення приємного білого світіння та відфільтровування інтенсивного білого світла галогенові лампи закривають рубіновим рукавом або золотим дихроічним покриттям. Для того, щоб направити тепловий потік від лампи до необхідного об'єкта, використовуються спеціальні часткові відбивачі у вигляді шару золотого або білого покриття на одній зі сторін трубки. Детальніше ознайомитися з типами галогенових ламп можна на торгових сторінках сайту «ТЕН24».

Карбонові елементи нагрівання

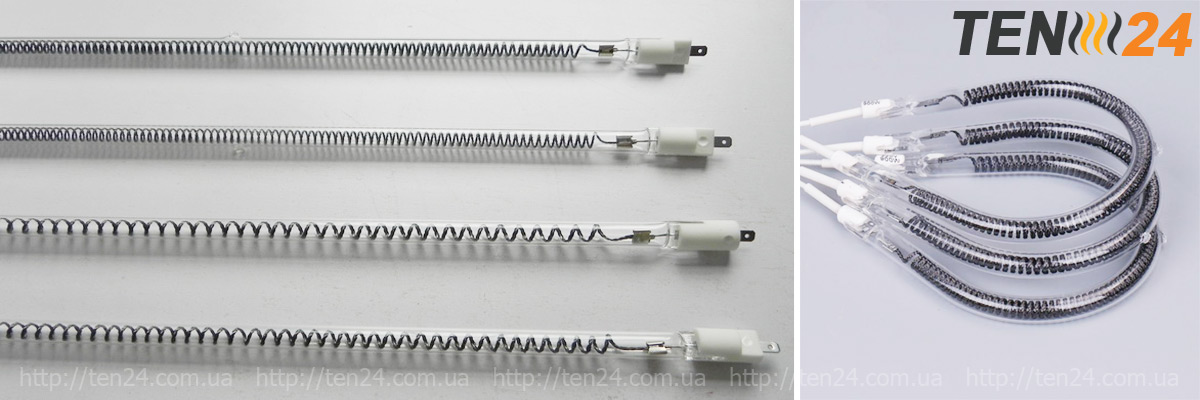

Нагрівальні елементи для термоформувального обладнання - карбонові нагрівачі ТЕН 24


Карбонові нагрівачі мають високу ефективність при нагріванні полімерів і швидким скиданням температури. У разі їх можна порівняти з галогеновими нагрівачами. Час відгуку у карбонових ламп такий самий швидкий. У таких пристроїв нагрівання спіраль складається із вуглецевого волокна. У виробництві використано сучасні нано технології.

Основну частину випромінювань поглинають полімери, рідини та розчинники. Нагрівання від таких пристроїв цілеспрямоване і практично не впливає на навколишнє середовище, а поглинається тільки об'єктом нагрівання.

«ТЕН24» пропонує ІЧ карбонові нагрівачі на індивідуальне замовлення. Ви можете також підібрати потрібний тип карбонового нагрівача стандартного збирання на нашому сайті.

Підібрати максимально потрібний тип нагрівача під своє обладнання завдання досить складне. На вибір впливає багато факторів, таких як щільність полімерної заготовки, час, що витрачається на повний цикл виробництва, тип обраного полімеру, його колір та багато інших критеріїв. Наші фахівці на основі наданої вами інформації можуть проконсультувати та підказати, який саме нагрівач підійде вам краще за інших.

Комплектуючі для ІЧ електронагрівачів

Відбивачі

Кварцові трубки та галогенові лампи повинні оснащуватися відбивачами для максимальної спрямованості променевого потоку на заготівлю полімеру. Як відбивач застосовується нержавіюча сталь з відображенням.

Термопари

Використовуючи термопару , можна вирішити кілька завдань.

  • Заощадити електрику. При термічному формуванні витрати електроенергії є економічно важливими. Сучасні пічні установки оснащуються бічними перегородками або завісами для мінімізації протягів. Споживання електроенергії можна оптимізувати оснащенням нагрівальних елементів швидкознімними електричними роз'єднувачами та термопарами.

  • Створити рівномірне нагрівання. Для найкращих результатів вакуумного формування незалежно від типу полімерного матеріалу важливо. Щоб нагрівання здійснювалося рівномірно в глибину та по всій поверхні листа. У цьому випадку важливо створити зони контролю подачі тепла за допомогою регуляторів. Регулювати температуру панелі дуже зручно вважаючи інформацію про її показники за допомогою термопари.

У компанії «ТЕН24» ви можете замовити додаткове оснащення нагрівачів та панелей термопарами типу К і J. Крім цього ви можете придбати термопару як окрему товарну одиницю.

Керамічні клемні колодки

Для з'єднання нагрівальних елементів в єдину конструкцію зазвичай застосовують спеціальні клемні стеатитові коробки, які можуть бути відкритими або закритими. Такі відмінні клеми витримують високе температурне навантаження і надійно служать, як з'єднувачі термостійких проводів.
