Огляд хомутових нагрівальних елементів

Хомутові (кільцеві) нагрівачі є незамінними елементами додаткового обігріву екструзівного обладнання, термопластавтоматів, ливарних машин, а також окремі типи можуть бути монтовані на сопло формувальних пристроїв.

Наша компанія протягом тривалого часу випускає кілька типів кільцевих нагрівачів, широко користуються попитом серед клієнтів.

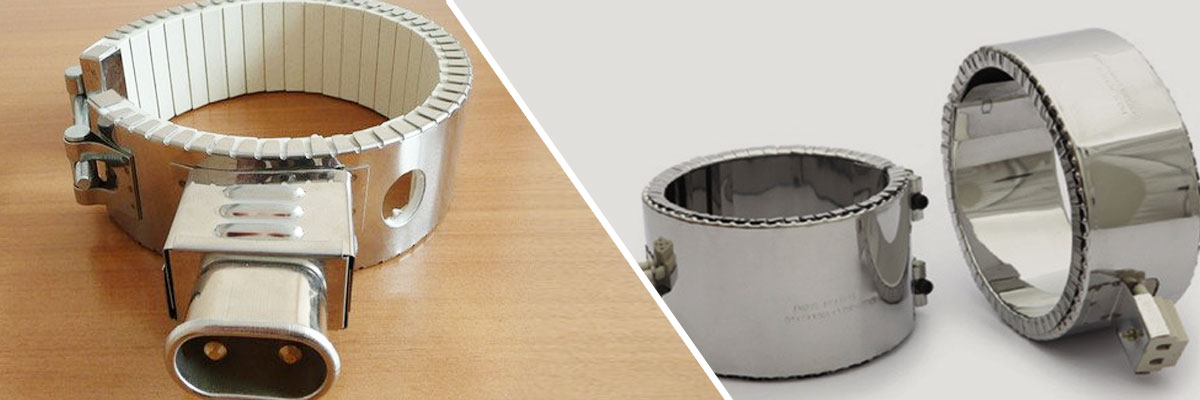

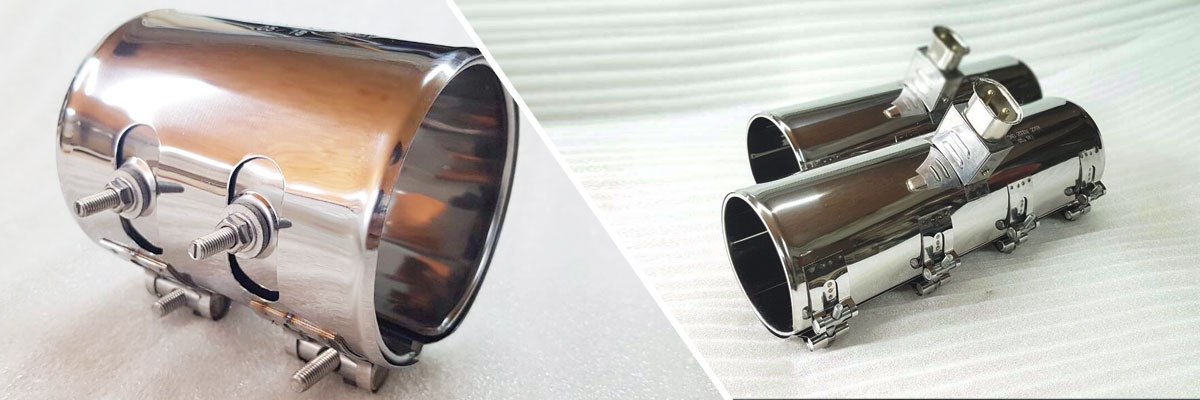

Металеві хомутові нагрівачі виробляються в сталевій нержавіючій оболонці і використовуються для додаткової подачі тепла на циліндричні поверхні промислового обладнання. Функцію ізолятора виконує стійкий до високих температур міканіт, а безпосереднім елементом нагрівання виступає резисторна стрічка. Максимальна температурна вироблення даного пристрою дорівнює 350 °С.

Наші фахівці виготовляють нагрівачі кільцевого і напівкільцевого типу за індивідуальними кресленнями, створеним для кожного виду обладнання окремо. Також для контролю термоподачі в оснастку нагрівача можна встановити термопару.

За стандартом металевий кільцевої нагрівач володіє:

  • Питомою потужністю - 4 Вт / см2;

  • Максимальною температурою нагріву 350 °С;

  • Товщиною до 4 мм;

  • Внутрішнім діаметром від 25 до 380 мм;

  • Напругою від 12 до 400 В.

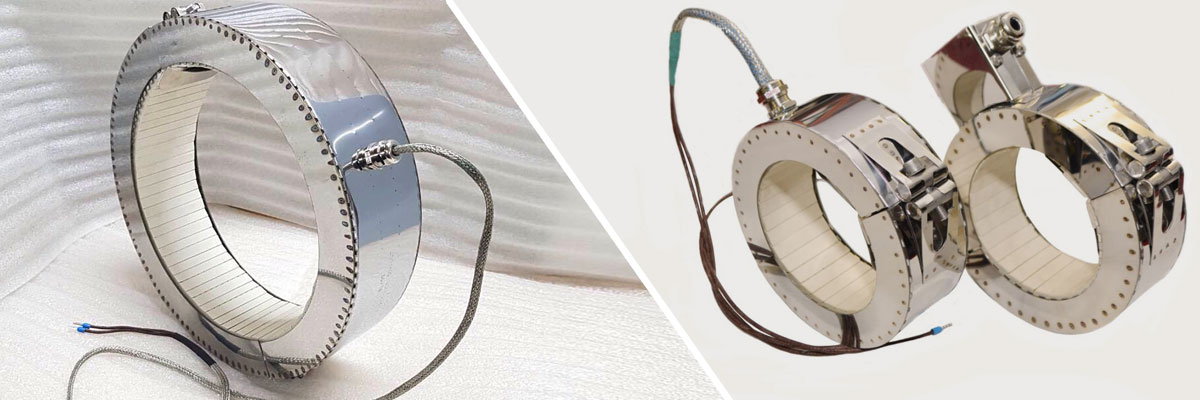

Керамічні кільцеві нагрівачі також встановлюються на циліндричну поверхню обладнання. Елемент нагрівання - реостатний дріт, ізоляцію забезпечують керамічні «кісточки». Високоякісна нержавіюча сталь запобігає механічні пошкодження внутрішньої оснастки нагрівача. Максимальна температурна подача вказаного пристрою становить 500 °С. Керамічні пристрої по нагріванню хомутового типу можуть бути виготовленими у вигляді кільця або півкільця з нагрівальним елементом у внутрішній або зовнішній частині. Для більш зручного монтажу можливе додавання додаткових вирізів і отворів.

За стандартом керамічний хомутовий нагрівач володіє наступними характеристиками:

  • Питомою потужністю від 6 до 9 Вт / см. кв .;

  • Максимальною температурою нагріву - 500 град. Цельсія;

  • Товщиною - 12 мм;

  • Внутрішнім діаметром від 60 до 1000 мм;

  • Напругою - від 12 до 40 Вольт.

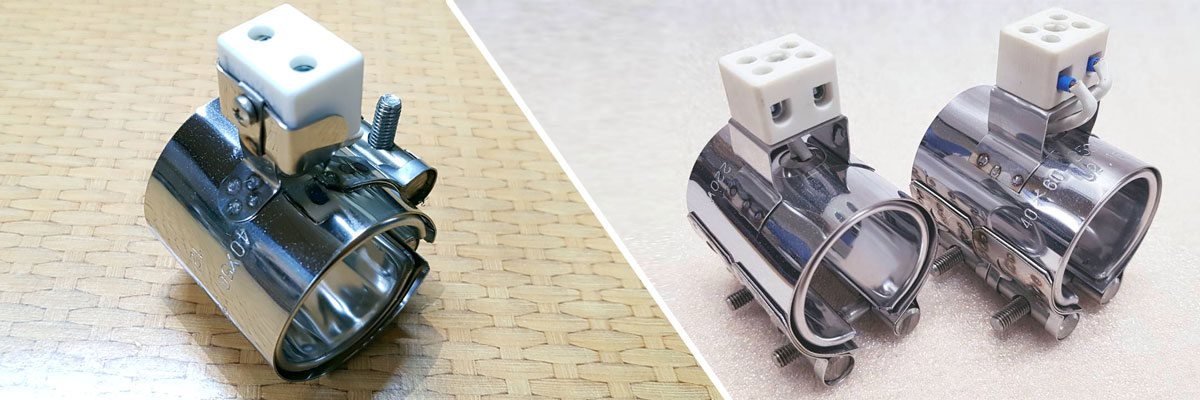

Соплові хомутові нагрівачі виділяються невеликими параметрами і високою подачею потужності. Резисторний нагрівач захищає сталева нержавіюча оболонка. Максимальна подача температури дорівнює 350 °С.

Величезним достоїнством даного нагрівача є можливість його монтажу на ділянки з обмеженим простором, де інші пристрої використовувати практично неможливо. В оснащення соплового нагрівача може входити відразу кілька видів кріплень для можливості його використання на різних типах обладнання.

За стандартом соплової нагрівач володіє:

• Питомою потужністю 7 Вт / см. кв .;

• Максимальною температурою нагріву 350 °C;

• Товщиною - 4-5мм;

• Внутрішнім діаметром - 35-380 мм;

• Напругою - 12-400 В.




Алюмінієві хомутові нагрівачі виділяються високою надійністю і довговічністю в роботі. Використовуються у виробництві для теплової подачі на циліндричні відділи. Максимальна температурна вироблення дорівнює 350 град. Цельсія.

Головною перевагою алюмінієвого кільцевого пристрою є його надійність і практичність в монтажі. Виготовлення проводиться за затвердженими замовником кресленнями, що забезпечує максимальне прилягання поверхні нагрівача до об'єкту. За бажанням замовника в оснащення такого нагрівача можна додати спеціальні канали для проходження охолоджувальної рідини.

За стандартом алюмінієвий хомутовий нагрівач володіє:

  •  Питомою потужністю - 4 Вт / см. кв .;

  •  Максимальною температурою нагріву - 350 0C;

  •  Внутрішнім діаметром 25-380 мм;

  •  Напругою 12-400 В.

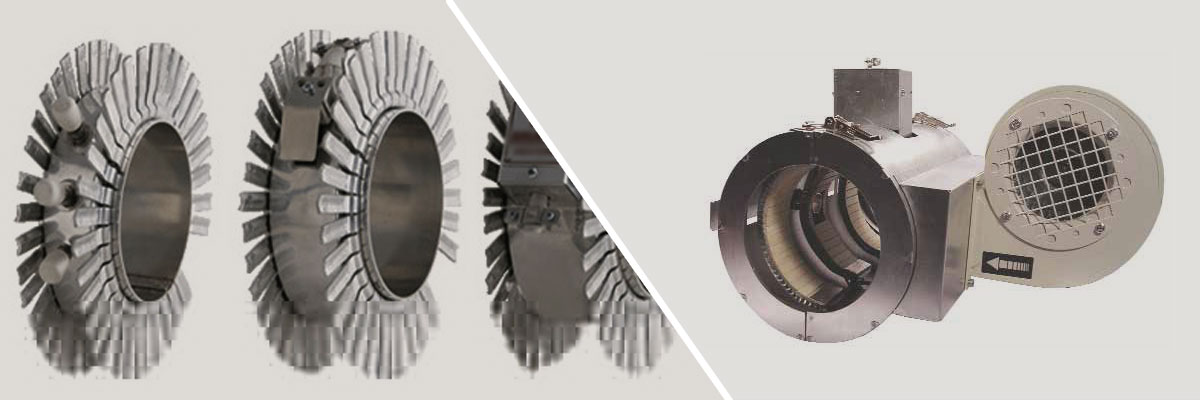

Кільцевій нагрівач з примусовим охолодженням може бути мати керамічну або міканітову ізоляцію. Найчастіше ці пристрої монтують на лінії екструзівного виробництва. В якості охолоджувача виступає спеціальний вентилятор, що рівномірно розподіляє тепло і виробляє охолодження самого нагрівача. Максимальне температурне вироблення кільцевого нагрівача з примусовим охолодженням 450 град. Цельсія. Монтаж даного пристрою проводиться дуже швидко, і легко тому що він складається з двох півсфер, з'єднаних між собою. Кріплення проводиться за рахунок спеціальних стяжних болтів.

За стандартом кільцевий нагрівач з примусовим охолодженням має:

  •  Питому потужність - 6 Вт / см. кв .;

  •  Максимальну температуру нагріву - 450 0С;

  • Внутрішній діаметр 25 - 380 мм;

  •  Напругу - від 12 до 400 В.




Енергозберігаючий кільцевий нагрівач виготовляється за принципом металевого з керамічним ізолятором і володіє всіма його властивостями. Виділяється він додатковим термоізоляційним шаром, який утримує енергію.

Характеристики всіх видів кільцевих нагрівачів представлені в стандартному вигляді збірки, при необхідності наші фахівці виготовлять будь-який тип кільцевого (хомутового) нагрівача з індивідуальними технічними характеристиками і параметрами. Вид необхідного кріплення замовник вибирає самостійно.
