Радіатор для 3D-принтера та проблеми нагрівання нитки: все, що вам потрібно знати

Теплова повзучість 3D-принтера не повинна бути нормою. Дізнайтеся все про радіатори і запобігайте проблемам, пов'язаним із нагріванням 3D-принтера!

Якщо ви коли-небудь налаштовували 3D-принтер або працювали з ним, то, можливо, знаєте, скільки окремих компонентів входить у правильну роботу машини. Багато з цих компонентів орієнтовані на рух машини на Х-, Y- та Z-осі.

Деякі деталі призначені для  хотенду екструдера, тобто вузла вашого принтера, в якому нитка нагрівається та видавлюється через сопло. Деталі сопла екструдера 3д принтера досить маленькі і зазвичай включають муфту з ПТФЕ, терморозрив (горловину фільєри), блок нагрівача з патронним ТЕНом, сопло і багато іншого.


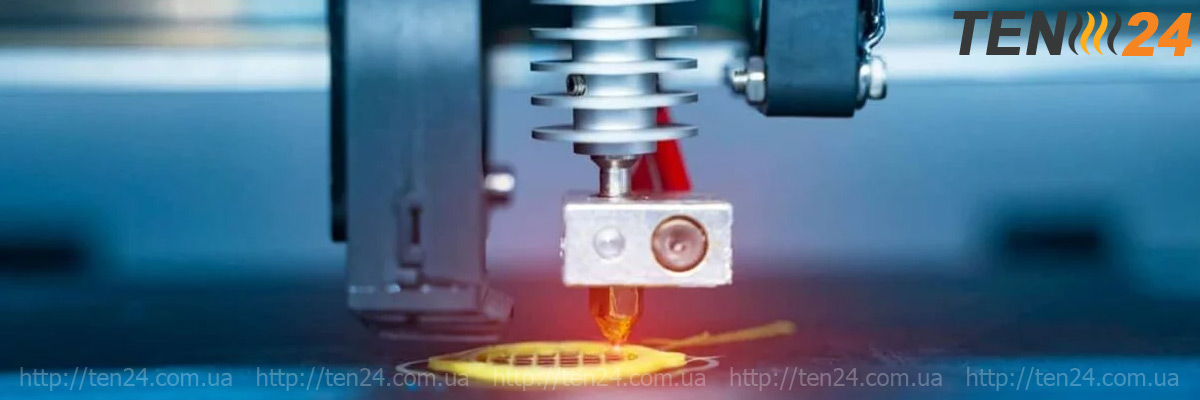

Радіатор для 3D-принтера та проблеми нагрівання нитки: все, що вам потрібно знати


Ці деталі знаходяться на більшості «стандартних» екструдерів 3D-принтерів, наприклад, на Ender 3 і Prusa i3 MK3. Однак деякі екструдери мають трохи відмінні конфігурації, наприклад машини від XYZPrinting, в яких сопло, нагрівальний блок та горловина є одним з основних компонентів.

Радіатори для зупинки повзучості



Важливою частиною 3д принтера екструдера є радіатор. Радіатор - це конструкція, зазвичай виготовлена ​​з металу, яка поширюється і розсіює тепло на наконечнику, щоб запобігти перегріву у певних областях. Радіатори життєво важливі для гарної роботи 3д принтера, оскільки якщо вони відсутні або несправні, може виникнути застрягання нитки.

На вигляд більшість радіаторів мають набір тонких стінок, спрямованих в одному або двох напрямках, що часто призводить до утворення ребер. Однак деякі більш просунуті радіатори мають точні зміни напряму або вигини стінок для підвищення продуктивності. Радіатори розташовані на друкуючій головці над соплом і блоком нагрівача, щоб ефективно охолоджувати область, де проходить нитка, перш ніж вона досягне блоку нагрівача.

У цій статті ми детально розглянемо компонент радіатора та нагрівання на 3D-принтерах. По-перше, щоб надати деяку передісторію, ми розглянемо, як працює екструдер 3д принтера, а потім перейдемо до ролі радіатора; Після цього ми розглянемо деякі проблеми, рішення та приклади цієї частини. Насолоджуйтесь і залишайтеся з нами!

Як працюють ходенди 3д принтерів


Для початку вивчення того, що таке хотенд 3д принтера і як він працює, може допомогти вам зрозуміти важливість радіатора. Якщо ви не знайомі з цим терміном, «хотенд 3д принтера» відноситься до складання нагрівальних та пов'язаних з ниткою компонентів, які полегшують процес плавлення.

Як і типи екструдерів, які можна побачити на Ender 3 або Prusa i3 MK3S, стандартний екструдер 3д принтера включає велику кількість деталей. Зазвичай це трубка з ПТФЕ (трубка Боудена), трубна муфта, термобар'єр (зазвичай з покриттям з ПТФЕ), блок нагрівача, термістор, патронний ТЕН, сопло і, звичайно, радіатор.

Пройшовши хотенд, нитка проходить всередину трубки із ПТФЕ, яка з'єднується з екструдером через з'єднувач трубки з ПТФЕ. Трубка з ПТФЕ фактично продовжує свій шлях, минаючи муфту та термобар'єр - металева трубка, зазвичай з футеровкою з ПТФЕ (якщо у вас немає суцільнометалевого хотенду) для додаткової температурної ізоляції.

Термобар'єр майже завжди оточений нашою частиною, що цікавить, радіатором, який використовується для пасивного охолодження теплової перерви і нитки напруження, що проходить через нього. Продовжуючи цей процес, тепловий розрив з'єднується з верхньою стороною блоку нагрівача, куди вставляються дроти термістора та нагрівального елемента (патронного ТЕНу). Шлях трубки з ПТФЕ закінчується, коли вона стосується основи сопла, яке загвинчується на нижній стороні блоку нагрівача.


Радіатор для 3D-принтера та проблеми нагрівання нитки: все, що вам потрібно знати


Коли необхідно екструдувати нитку, патронний ТЕН нагріває металевий блок, доки він не досягне бажаної температури. Потім екструдер проштовхує нитку через трубку з ПТФЕ, повз муфти і через тепловий розрив.

В ідеалі нитка напруження залишається (відносно) холодною на хотенді, коли вона поміщена в трубку з ПТФЕ, доки вона не покине трубку і не зустрінеться з соплом. Як тільки нитка досягає сопла, вона плавиться всередині, і тиск нитки, що виштовхується, видавлює матеріал із сопла.

Там, де нитка стосується сопла і нижче, вона досягла "зони плавлення", що означає, що вона повинна плавитися тільки в цій галузі. Якщо матеріал розплавиться до цього моменту, пластик має шанс знову охолонути і затвердіти, тим самим блокуючи подальшу екструзію. Ця проблема відома як теплова повзучість і є різновидом заїдання гарячої зони хотенду.

Ціліснометалеві хотенди

Цільнометалеві хотенди 3д принтера - це особливий тип гарячих наконечників, у яких тепловий бар'єр не має футерування з ПТФЕ. Хоча цей тип гарячого кінця може бути більш схильний до теплової повзучості та заїдання гарячої зони, він може досягати більш високих температур сопла. Це пов'язано з тим, що футерування з ПТФЕ всередині теплового роз'єднувача може плавитися, коли нагрівальний блок стає гарячим, з виділенням токсичних пар.

З цієї причини радіатор ще важливіший для цільнометалевих хотендів, оскільки зайвий шар температурної ізоляції для нитки розжарення, який забезпечує лайнер, відсутній. Отже, якщо у вас є цей тип хотенду, переконайтеся, що у вас є радіатор і він належним чином забезпечує якісне охолодження вашого теплового бар'єру.

Радіатор


Радіатор для 3D-принтера та проблеми нагрівання нитки: все, що вам потрібно знати

Радіатори розсіюють тепло, запобігаючи перегріванню нитки напруження


Радіатори, як правило, є методом пасивного охолодження, який відводить тепло від об'єкта, такого як відеокарта або чіп процесора в комп'ютері. Радіатор поглинатиме тепло від об'єкта, до якого він прикріплений без активного пристрою, такого як вентилятор або пристрій водяного охолодження. Ефективність радіатора залежить від його розміру: чим більша площа поверхні радіатора, тим більше місця для розсіювання тепла, що робить його більш корисним.

Основна роль радіатора на хотенді 3д принтера – відведення тепла від шляху нитки розжарення, коли пластик знаходиться за межами «зони плавлення». Як уже згадувалося, радіатор оточує тепловідведення, а його пасивне охолодження допомагає запобігти застряванню пластикової нитки через тепловий потік. Без нього нитка може досягти занадто високої температури до або під час теплового бар'єру, що призведе до застрягання пластику.

Одна з проблем полягає в тому, що радіатор і багато інших компонентів хотенду зроблені з металу, тому тепло проходить дуже легко. По суті, рішення для запобігання повзучості тепла є причиною проблеми, тому що тепло все ще може пройти. Незважаючи на це, радіатор ефективно охолоджує нитку розжарення і певною мірою запобігає тепловій деформації - більшою мірою, ніж якби ви його не використовували.

У більшості конфігурацій друкуючих головок інша роль радіатора полягає в тому, щоб забезпечити хотенд міцною конструкцією і з'єднати муфту з ПТФЕ з термобар'єром, нагрівальним блоком та соплом. Без радіатора була б потрібна інша сполучна конструкція, щоб можна було зібрати всі різні дрібні компоненти хотенду.


Радіатор для 3D-принтера та проблеми нагрівання нитки: все, що вам потрібно знати

V6 All-Metal HotEnd від E3D включає вентилятор для охолодження


Інші фактори

Крім площі поверхні та розміру радіатора, інші фактори також можуть відігравати роль, наприклад, структура деталі. Якщо стінки радіатора розташовані точно під кутом, щоб переміщати тепло та потік повітря певним чином, це краще охолодить деталь. Ось чому такі компанії, як E3D, продають спеціально розроблені радіатори, які працюють краще, ніж звичайніші, такі як радіатори на принтерах Creality.

Щоб ефективніше використовувати радіатор, вам слід подумати про встановлення  вентилятора, який спирається на бічну частину радіатора так, щоб повітряний потік був направлений у бік тепловідведення. Це охолодить блок, дозволяючи йому продовжувати поглинати тепло від нагрівача. Вентилятор також безпосередньо охолоджуватиме сам нагрівач, якщо потік повітря досягне його.

Загалом радіатори є життєво важливою частиною гарячого вузла будь-якого 3D-принтера, головним чином тому, що вони розсіюють тепло, запобігаючи виникненню теплового потоку. Однак це не єдина причина, через яку необхідні радіатори, оскільки вони також використовуються для з'єднання всіх дрібних частин хотенду.

Проблеми та рішення


Радіатор для 3D-принтера та проблеми нагрівання нитки: все, що вам потрібно знати


Переконайтеся, що ви очистили радіатор і що він сумісний з іншими компонентами хотенду

Оскільки не всі радіатори ідеальні та можуть виникнути проблеми, ми перерахували кілька поширених проблем та їх вирішення нижче:

  • Повзучість при нагріванні : Повзучість при нагріванні відбувається, коли тепло піднімається вгору від блоку нагріву (радіатор не блокує його) і розплавляє матеріал до зони плавлення. Щоб виправити це, ви можете додати керований вентилятор до радіатора, щоб активувати охолодження та запобігти тепловиділенню.
  • Пильний радіатор : відомо, що забруднені радіатори менш ефективні при пасивному охолодженні хотенду. Обов'язково очищайте радіатор від пилу, бруду та сажі, щоб він залишався максимально функціональним та ефективним.
  • Несумісність : несумісність радіаторів зазвичай виникає, коли радіатор не поміщається в каретку друкуючої головки принтера або такі елементи, як з'єднувач трубок Боудена або терморозрив, не прикручуються належним чином. Щоб вирішити цю проблему, ви можете або змінити інше обладнання, щоб воно підходило до нового радіатора, або отримати інший сумісний радіатор.

Компанія ТЕН 24 займається збиранням 3д принтерів на замовлення . Також ми виготовляємо різні типи нагрівальних елементів, зокрема патронні ТЕНи для 3д принтерів.

Телефонуйте нам або зв'яжіться з нами через фори на сайті для отримання додаткової інформації щодо розцінок або технічних параметрів 3д принтерів та патронних ТЕНів.
