Нагрівання електротехнічних шаф управління

У технічній документації і посібниках з експлуатації до електротехнічних шаф описані пороги температур, при яких здатне нормально працювати дане обладнання. Наприклад, стандартне електрореле в основному виконане для вуличної роботи і розраховане на температурний діапазон -20 ° С ... + 40 ° С. Якщо вказаний діапазон зрушиться в ту чи іншу сторону даний елемент шафи автоматики вийде з ладу. За стандартизації шаф управління різного типу їх рекомендовано використовувати в діапазоні температур + 5 ° С ... + 40 ° С. Існують окремі типи збірки щитів управління, які можна експлуатувати і в більш жорстких умовах, наприклад від -40 ° С до + 40 ° С. Але дане обладнання виготовляється тільки під замовлення і коштує чималих грошей.

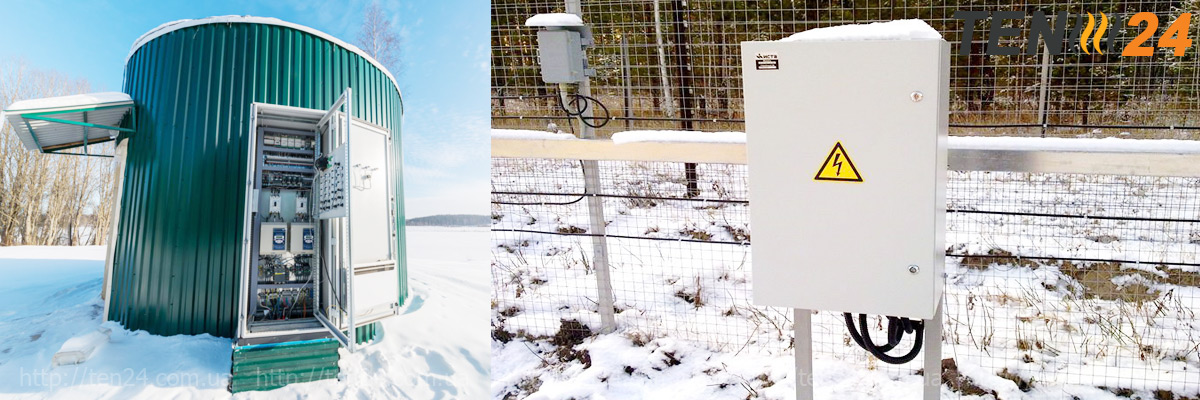

Нагрівання електротехнічних шаф управління


При низьких температурах навколишнього середовища опір тертя рухомих частинок зростає. Наявність невисокої вологості всередині електротехнічної шафи викликає змерзання цих частинок. Утворений конденсат і подальше замерзання систем шафи провокують вихід з ладу повітряних клапанів і навіть цілих блоків, які розташовуються в щитах. З ладу можуть вийти і масляні вимикачі, механічні елементи, короткозамикачі, роз'єднувальні приводи і звичайно реле. Саме тому і виникла потреба в документації до шаф автоматики вказувати рекомендовані температурні діапазони роботи. У суворих умовах застосовувати шафи можна, але щоб не порушувати їх роботу і забезпечувати якісний функціонал всієї системи щита необхідно вдаватися до використання спеціальних пристроїв підігріву - ОША.

Трапляється таке, що клапани повітряних вимикачів пропускають стиснене повітря. На місці витоку різко знижується тиск і температура. Температура навколишнього середовища при цьому не має ніякого значення, навіть при позитивних значеннях спостерігається замерзання рухомих елементів.

Різке зниження тиску і замерзання окремих ділянок всередині щита автоматики часто відбувається в редукторних клапанах, розташованих в розподільниках повітряних вимикачів, що відповідають за подачу повітря в систему вентиляції внутрішніх порожнин опорної ізоляції.

Виходячи з цього, потреба підключення нагрівальних пристроїв всередині щита з'являється вже при температурі навколишнього середовища +5 градусів Цельсія. Друга секція нагріву повинна підключатися при зниженні температури нижче -30 градусів Цельсія.

Використовувати ОША важливо не тільки для шаф управління, які встановлені на відкритих майданчиках, але і для електротехнічного обладнання, наявного в окремо стоячих металевих шафах. Прикладом може служити КРУН.

Обігрівачі шаф КРУН необхідні не тільки для попередження замерзань, потреба в них виникає також при утворенні роси на ізоляційних матеріалах. Роса може спровокувати велику кількість аварійних ситуацій, адже в КРУН часто внутрішня ізоляція має порівняно короткий шлях для витоку струму на своїй поверхні в порівнянні з зовнішньою ізоляцією. Матеріал внутрішньої ізоляції не передбачає виникнення конденсату або випадання роси, а корпус шафи автоматики зазвичай не володіє достатньою герметичністю, щоб уберегти внутрішні деталі від випадання роси і конденсату, що потрапляють з навколишнього середовища. Тому наявність ОША просто необхідно навіть при позитивних температурах, обігрів здатний захистити внутрішню електроніку від освіти вологи.

Нагрівачі можуть включатися як в ручному режимі, так і приступати до нагрівання в автоматичному порядку за рахунок віддаленого управління. Температура, при якій необхідно включати нагрів регламентується інструкцією і залежить від типу збірки і матеріалів виготовлення шафи управління, погодних умов і особистого досвіду.


Нагрівання електротехнічних шаф управління


При падінні температури масла бічних вимикачів знижується рухова швидкість контактів. Зазвичай такий казус спостерігається при термічній складової в - 25 ° С, а іноді і раніше. Сильне падіння швидкості руху контактів провокує тривале обтікання струму шунтуючих резисторів, що призводить до їх поломки і можливого вибуху.

Працівниками Державтоінспекції зафіксовано безліч випадків, при яких аварії вимикачів відбувалися через перекриття всередині баків. Найчастіше таке відбувається, коли електропідігрів включається через 5 і більше годин при постійній температурі -25 градусів Цельсія.

У баки волога може потрапити, якщо кришки приводів змикаються нещільно, кріплення приводів погано ущільнені і незахищені висновки від трансформаторів.

Нагрівачі шаф автоматики ОША в Україні виробляє компанія «ТЕН24». Ми надаємо сертифіковані нагрівачі стандартної збірки і під замовлення. Ви можете самостійно підібрати відповідний тип кріплення і вказати необхідні параметри нагрівача. При необхідності, на основі внутрішньго компонування вашої шафи автоматики та його розмірів наші фахівці самостійно проведуть розрахунок параметрів ОША і порекомендують його місце установки.

Заявки на ОША сайт «ТЕН24» приймає цілодобово. Заповнюйте онлайн-форму або замовляйте зворотний дзвінок, і ми зв'яжемося з вами в найкоротші терміни. Доставка здійснюється по всій території України транспортною компанією зручною для клієнта.
