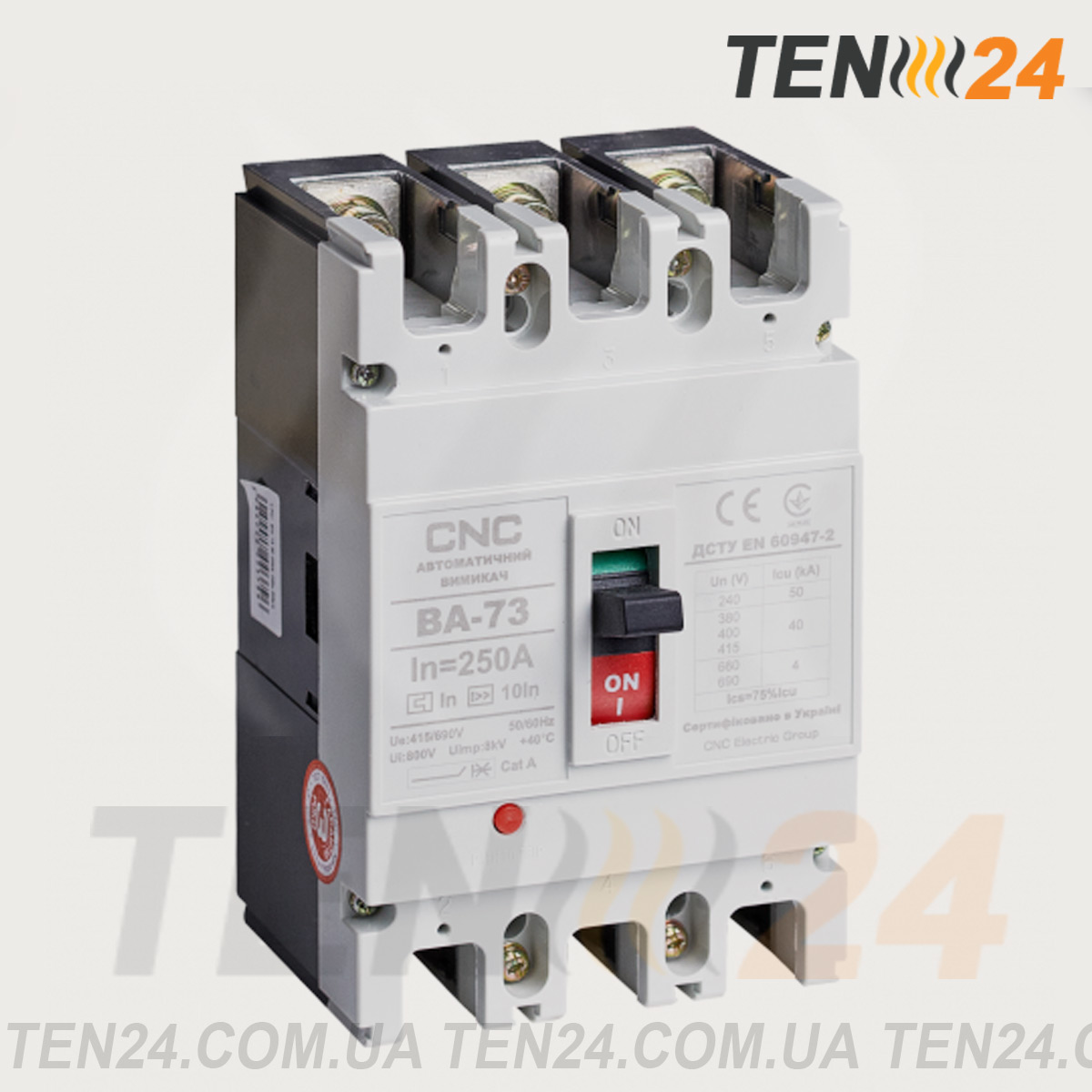

Силові автоматичні вимикачі ВА-7 в литому корпусі фото 1 ТЕН24

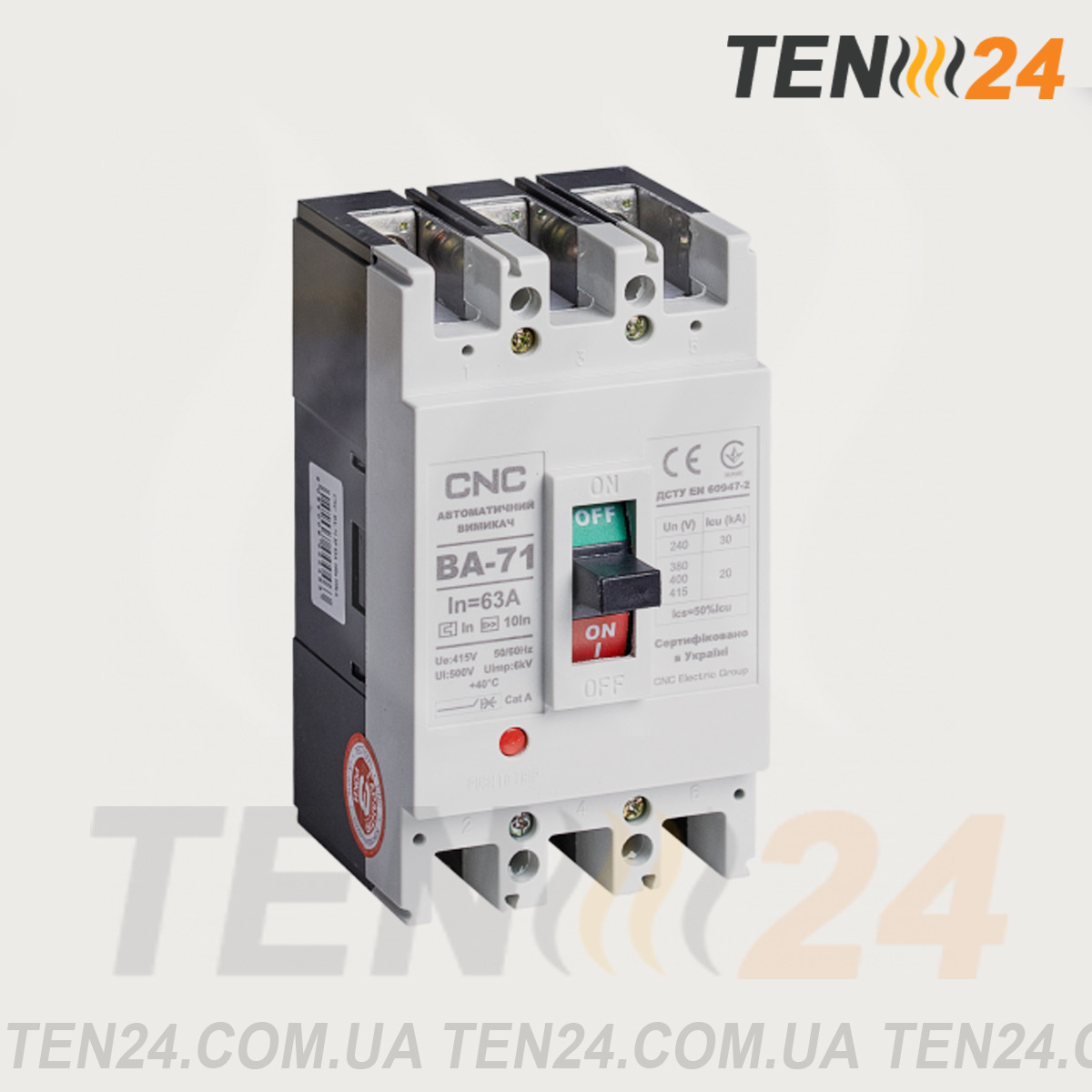

Автоматичний вимикач ВА-71 (10А - 63А, 3Р, 415В, 20кА - 35кА)

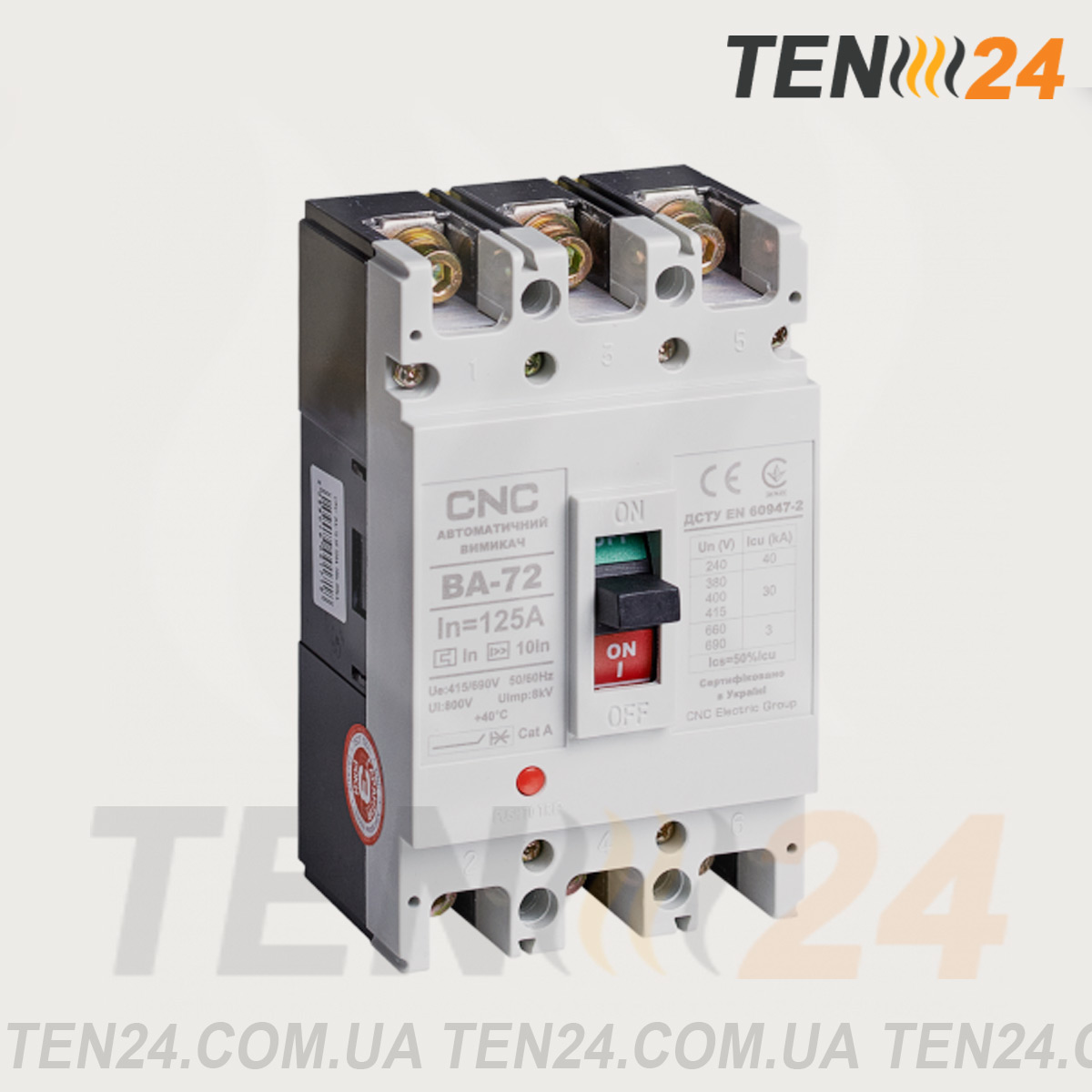

Автоматичний вимикач ВА-72 (10А - 160А, 3Р, 415/690В, 30кА - 45кА)
Автоматичний вимикач ВА-73 (80А - 250А, 3Р, 415/690В, 40кА - 55кА)
Автоматичний вимикач ВА-74 (200А - 400А, 3Р, 415/690В, 50кА - 55кА)
Автоматичний вимикач ВА-75 (400А - 630А, 3Р, 415/690В, 55кА - 60кА)

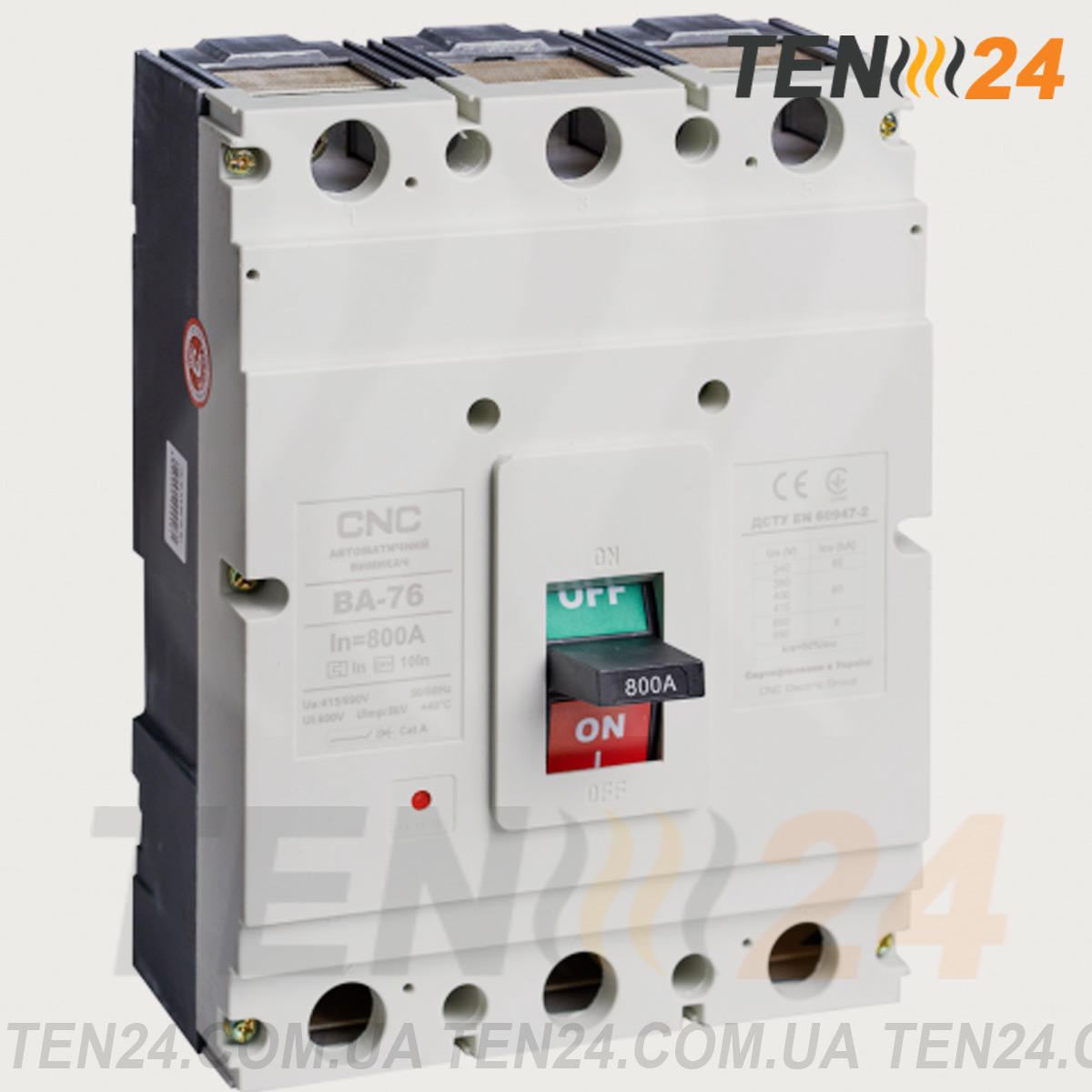

Автоматичний вимикач ВА-76 (630А - 800А, 3Р, 415/690В, 60кА - 65кА)
Автоматичний вимикач ВА-78 (800А - 1600А, 3Р, 415/690В, 70кА)
Автоматичні вимикачі серії ВА-7 від виробника CNC Electric є надійним рішенням для захисту від перевантаження або короткого замикання. Не дивлячись на доступну вартість, якість автоматів знаходиться на високому рівні.
Серія автоматичних вимикачів ВА 7 * включає в собі ряд моделей з кількома розмірами, габаритами корпусу, параметрами номінального струму і відключаючої здібності.
Автоматичний вимикач - це перемикаючий пристрій, яким можна керувати вручну і автоматично для управління і захисту системи електропостачання. Під час короткого замикання або будь-якого іншого типу електричної несправності через електрообладнання, а також через саму мережу електроживлення буде протікати високий струм ушкодження. Таким чином, для своєчасного відключення і повторного включення різних частин мережі енергосистеми для захисту і управління повинні бути встановлені автоматичні вимикачі, які можуть безпечно працювати при великому струмі.
Автоматичні силові вимикачі серії ВА-7 мають литий корпус, виконаний з термостійкого матеріалу (склонаповнений поліамід). Вони встановлюються в мережах з номінальним струмом від 10 до 1600 А для захисту від короткого замикання і перевантажень. Також дані вимикачі можуть застосовуватися для нечастого включення-виключення живлення.
Вимикачі виготовляються відповідно до директив СЕ та стандартами ДСТУ EN 60947-2 діє до: 2015. Вони проходять обов'язкову перевірку на заводі перед відправкою клієнтам.
Особливості автоматичних вимикачів ВА-7
-
Термостійкість корпусу до 960 С
-
Контактні напайки високої якості
-
На кожному апараті є індивідуальний серійний номер і нанесена лазером паспортна таблиця на корпусі
На сайті ТЕН 24 ви можете купити кілька моделей автоматичних вимикачів серії ВА-7 CNC Electric, які розрізняються за параметрами номінального струму, напруги і розмірів. При замовленні вимикача можна додатково в комплекті придбати вільні контакти, незалежний расцепитель або інші елементи.
Які моделі автоматів CNC можна купити у нас
|
Серія |
Номінали, А |
Гранична вимикаюча здатність Icu, кА |
Габарити автоматичного вимикача CNC |
|
ВА-71 |
10-63А |
16 / 25 |
135х75х89 мм |
|
ВА-72 |
10-160А |
25 / 35 |
152х92х88 мм |
|
ВА-73 |
80-250А |
35 / 45 |
165х106х110 мм |
|
ВА-74 |
200-400А |
35 / 45 |
225х150х10 мм |
|
ВА-75 |
400-630А |
45 /60 |
270х182х155 мм |
|
ВА-76 |
630-800А |
55 / 60 |
275х210х145 мм |
|
ВА-78 |
800-1600А |
65 /80 |
406х210х205 мм |
Доставка по Україні
Силові автоматичні вимикачі ВА-7 в литому корпусі може бути доставлений зі складу в Одесі та Києві в будь-яке місто та населений пункт України: Львів, Дніпро, Миколаїв, Харків, Тернопіль, Запоріжжя, Суми, та інші. Доставка здійснюється за допомогою компаній перевізників. За великого замовлення нагрівачів доставка здійснюється безкоштовно!
Характеристики
Технічні характеристики
Автоматичний вимикач ВА-71 (10А - 63А, 3Р, 415В, 20кА - 35кА)
| Параметри | BA-71 | |||
| Струм (номінальний) In, А | 10, 16, 20, 25, 32, 40, 50, 63 | |||
| Кількість полюсів | 3, 4 | |||
| Напруга роботи, Ue 50/60Hz, В | 415 | |||
| Напруга ізоляції, Ui 50/60Hz, В | 500 | |||
| Напруга (витримувана імпульсна), Uimp, В | 6000 | |||
| Напруга тестування ізоляції (1 хвилина), 50/60Hz, В | 1000 | |||
| Уставка миттєвої відсічки за струмом к.з., xIn | 8-12 xln | |||
| Тип (за коммутац. здібністю) | S | M | ||
| Набільша вимикаюча здатність Icu (АС 50/60Гц 240В), kA | 30 | 45 | ||
| Набільша вимикаюча здатність Icu (АС 50/60Hz 380/400/415В), kA | 20 | 35 | ||
| Робоча вимикаюча здатність Іcs, %Icu | 50% | |||
| Час спрацьовівання при короткому замиканні, мсек | <15 | |||
| Механічний ресурс циклів вмик./вимик. | 8 500 | |||
| Електричний ресурс циклів вмик./вимик | 4 000 | |||
| Максимально допустима частота спрацьовування, циклів вмик./вимик. в годину | 120 | |||
Автоматичний вимикач ВА-72 (10А - 160А, 3Р, 415/690В, 30кА - 45кА)
| Параметри | BA-72 | ||||
| Струм (номінальний) In, А | 10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160** | ||||
| Число полюсов | 3, 4 | ||||
| Напруга роботи, Ue 50/60Гц, В | 415/690 | ||||
| Напруга ізоляції, Ui 50/60Гц, В | 800 | ||||
| Напруга ізоляції Uimp, В | 8000 | ||||
| Напруга тестування ізоляції (1 хвилина), 50/60Гц, В | 2500 | ||||
| Уставка миттєвої відсічки за струмом к.з., xIn | 8-12 xln | 3-5 xln | |||
| Тип (за коммутац. здібністю) | S | M | S | ||
| Набільша вимикаюча здатність Icu (AC 50/60Гц 240В), kA | 40 | 55 | 40 | ||
| Набільша вимикаюча здатність Icu (AC 50/60Гц 380/400/415В), kA | 30 | 45 | 35 | ||
| Набільша вимикаюча здатність Icu (AC 50/60Гц 660/690В), kA | 3 | 6 | 15 | ||
| Робоча вимикаюча здатність Іcs, %Icu | 50% | 75% | |||
| Час спрацьовівання при короткому замиканні, мсек | <15 | ||||
| Механічний ресурс циклів вмик./вимик. | 8 500 | ||||
| Электрический ресурс, циклов вкл./выкл. | 3 000 | ||||
| Максимально допустима частота спрацьовування, циклів вмик./вимик. в годину | 120 | ||||
Автоматичний вимикач ВА-73 (80А - 250А, 3Р, 415/690В, 40кА - 55кА)
| Параметри | BA-73 | ||||
| Струм (номінальний), In (40°С) | 80, 100, 125, 160, 200, 225, 250 | ||||
| Кількість полюсів | 3, 4 | ||||
| Напруга роботи Ue 50/60Гц, В | 415/690 | ||||
| Напруга ізоляції Ui 50/60Гц, В | 800 | ||||
| Напруга ізоляції Uimp, В | 8000 | ||||
| Напруга тестування ізоляції (1 хвилина) 50/60Гц, В | 2500 | ||||
| Уставка миттєвої відсічки за струмом к.з., xIn | 8-12 xln | 3-5 xln | |||
| Тип (за коммутац. здібністю) | S | М | S | ||
| Набільша вимикаюча здатність Icu (AC 50/60Гц 240В), kA | 50 | 60 | 86 | ||
| Набільша вимикаюча здатність Icu (AC 50/60Гц 380/400/415В), kA | 40 | 55 | 66 | ||
| Набільша вимикаюча здатність Icu (AC 50/60Гц 660/690В), kA | 4 | 8 | 35 | ||
| Робоча вимикаюча здатність Іcs, %Icu | 75% | ||||
| Час спрацьовівання при короткому замиканні, мсек | <15 | ||||
| Механічний ресурс циклів вмик./вимик. | 7 000 | ||||
| Электрический ресурс, циклов вкл./выкл. | 1 500 | ||||
| Максимально допустима частота спрацьовування, циклів вмик./вимик. в годину | 120 | ||||

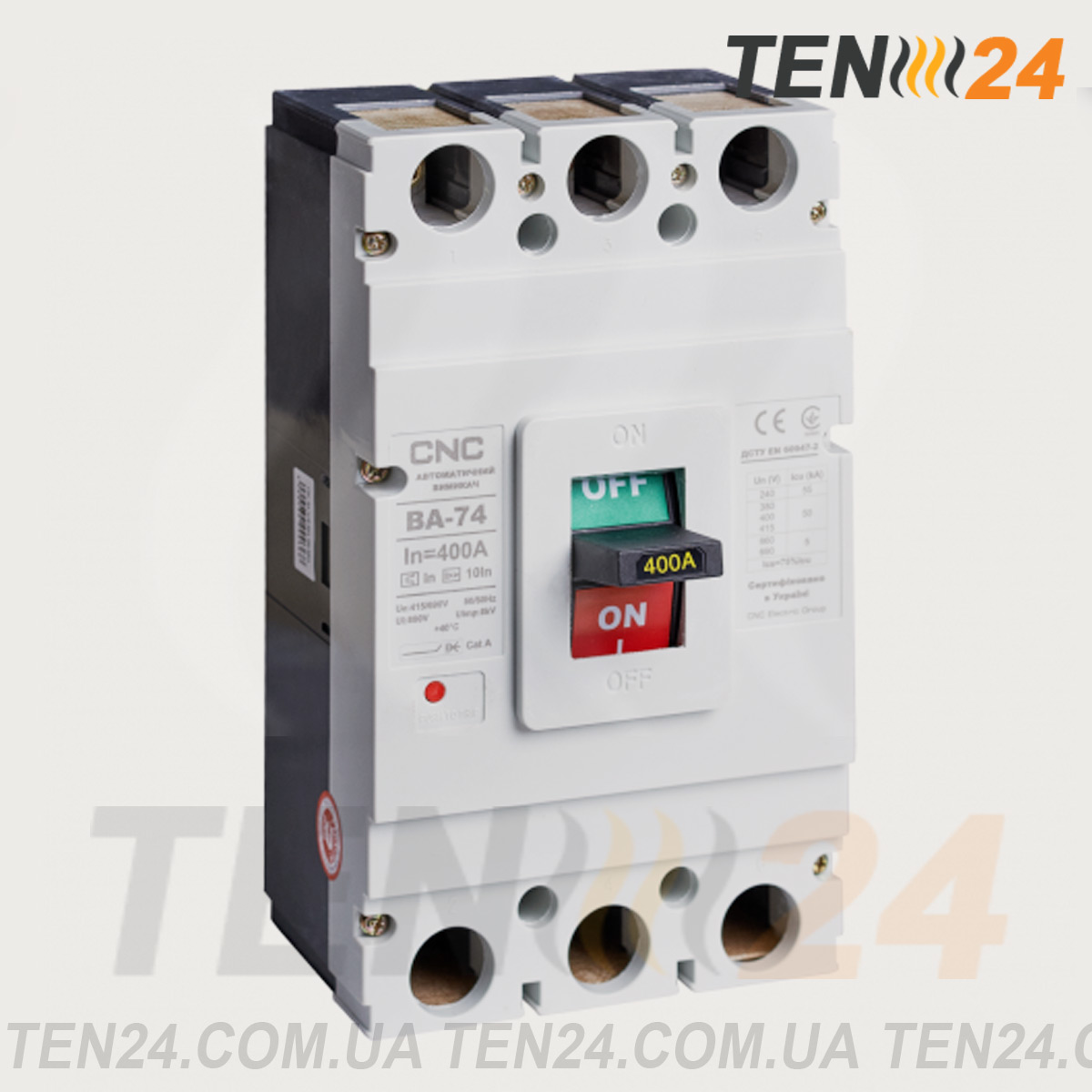

Автоматичний вимикач ВА-74 (200А - 400А, 3Р, 415/690В, 50кА - 55кА)
| Параметри | BA-74 | ||||
| Струм (номінальний) In, А | 200, 250, 315, 320, 350, 400 | ||||
| Кількість полюсів | 3, 4 | ||||
| Напруга роботи Ue 50/60Гц, В | 415/690 | ||||
| Напруга ізоляції Ui 50/60Гц, В | 800 | ||||
| Напруга ізоляції, Uimp, V | 8000 | ||||
| Напруга тестування ізоляції (1 хвилина) 50/60Гц, В | 2500 | ||||
| Уставка миттєвої відсічки за струмом к.з., Im, А | 8-12 xln | 3-5 xln | |||
| Тип (за коммутац. здібністю) | S | M | S | ||
| Набільша вимикаюча здатність Icu ( AC 50/60Гц 240В), kA | 55 | 60 | 86 | ||
| Набільша вимикаюча здатність Icu ( AC 50/60Гц 380/400/415В), kA | 50 | 55 | 66 | ||
| Набільша вимикаюча здатність Icu ( AC 50/60Гц 660/690В), kA | 5 | 10 | 48 | ||
| Робоча вимикаюча здатність Іcs, %Icu | 75% | ||||
| Час спрацьовівання при короткому замиканні, мсек | <15 | ||||
| Механічний ресурс циклів вмик./вимик. | 4 000 | ||||
| Електричний ресурс циклів вмик./вимик | 1 000 | ||||
| Максимально допустима частота спрацьовування, циклів вмик./вимик. в годину | 120 | ||||
Автоматичний вимикач ВА-75 (400А - 630А, 3Р, 415/690В, 55кА - 60кА)
| Параметри | BA-75 | ||||
| Струм (номінальний) In, А | 400, 500, 530 | ||||
| Кількість полюсів | 3, 4 | ||||
| Напруга роботи Ue 50/60Гц, В | 415/690 | ||||
| Напруга ізоляції Ui 50/60Гц, В | 800 | ||||
| Напруга ізоляції Uimp, В | 8000 | ||||
| Напруга тестування ізоляції (1 хвилина) 50/60Гц, В | 2500 | ||||
| Уставка миттєвої відсічки за струмом к.з., xIn | 8-12 xln | 3-5 xln | |||
| Тип (за коммутац. здібністю) | S | M | S | ||
| Набільша вимикаюча здатність Icu (АС 50/60Гц 240В), kA | 60 | 65 | 86 | ||
| Набільша вимикаюча здатність Icu (АС 50/60Гц 380/400/415В), kA | 55 | 60 | 66 | ||
| Набільша вимикаюча здатність Icu (АС 50/60Гц 660/690В), kA | 5 | 10 | 48 | ||
| Робоча вимикаюча здатність Іcs, %Icu | 75% | ||||
| Час спрацьовівання при короткому замиканні, мсек | <15 | ||||
| Механічний ресурс циклів вмик./вимик. | 4 000 | ||||
| Електричний ресурс циклів вмик./вимик | 1 000 | ||||
| Максимально допустима частота спрацьовування, циклів вмик./вимик. в годину | 60 | ||||
Автоматичний вимикач ВА-76 (630А - 800А, 3Р, 415/690В, 60кА - 65кА)
| Параметри | BA-76 | ||||
| Струм (номінальний) In, А | 630, 700, 800 | ||||
| Кількість полюсів | 3, 4 | ||||
| Напруга роботи Ue 50/60Гц, В | 415/690 | ||||
| Напруга ізоляції Ui 50/60Гц, В | 800 | ||||
| Напруга ізоляції Uimp, В | 8000 | ||||
| Напруга тестування ізоляції (1 хвилина) 50/60Гц, В | 2500 | ||||
| Уставка миттєвої відсічки за струмом к.з., xIn | 8-12 xln | 3-5 xln | |||
| Тип (за коммутац. здібністю) | S | M | S | ||
| Набільша вимикаюча здатність Icu (АС 50/60Гц 240В), kA | 65 | 70 | 86 | ||
| Набільша вимикаюча здатність Icu (АС 50/60Гц 380/400/415В), kA | 60 | 65 | 66 | ||
| Набільша вимикаюча здатність Icu (АС 50/60Гц 660/690В), kA | 6 | 12 | 48 | ||
| Робоча вимикаюча здатність Іcs, %Icu | 50% | 75% | |||
| Час спрацьовівання при короткому замиканні, мсек | <15 | ||||
| Механічний ресурс циклів вмик./вимик. | 2 500 | ||||
| Електричний ресурс циклів вмик./вимик | 700 | ||||
| Максимально допустима частота спрацьовування, циклів вмик./вимик. в годину | 20 | ||||
Автоматичний вимикач ВА-78 (800А - 1600А, 3Р, 415/690В, 70кА)
| Параметри | BA-78 | |||
| Струм (номінальний) In, А | 800, 1000, 1250, 1600 | |||
| Кількість полюсів | 3, 4 | |||
| Напруга роботи Ue 50/60Гц, В | 415/690 | |||
| Напруга ізоляції Ui 50/60Гц, В | 800 | |||
| Напруга ізоляції Uimp, В | 8000 | |||
| Напруга тестування ізоляції (1 хвилина) 50/60Гц, В | 2500 | |||
| Уставка миттєвої відсічки за струмом к.з., xIn | 8-12 xln | 3-5 xln | ||
| Тип (за коммутац. здібністю) | S | |||
| Набільша вимикаюча здатність Icu (АС 50/60Гц 240В), kA | 80 | |||
| Набільша вимикаюча здатність Icu (АС 50/60Гц 380/400/415В), kA | 70 | |||
| Набільша вимикаюча здатність Icu (АС 50/60Гц 660/690В), kA | 10 | |||
| Робоча вимикаюча здатність Іcs, %Icu | 50% | |||
| Час спрацьовівання при короткому замиканні, мсек | <15 | |||
| Категория использования | А | |||
| Механічний ресурс циклів вмик./вимик. | 2 500 | |||
| Електричний ресурс циклів вмик./вимик | 700 | |||
| Максимально допустима частота спрацьовування, циклів вмик./вимик. в годину | 20 | |||

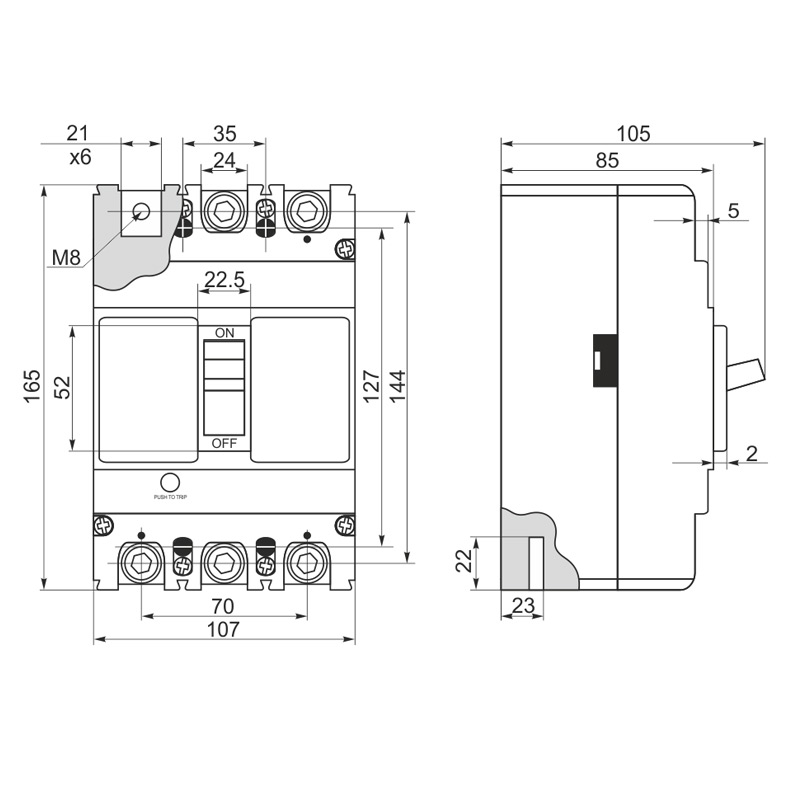

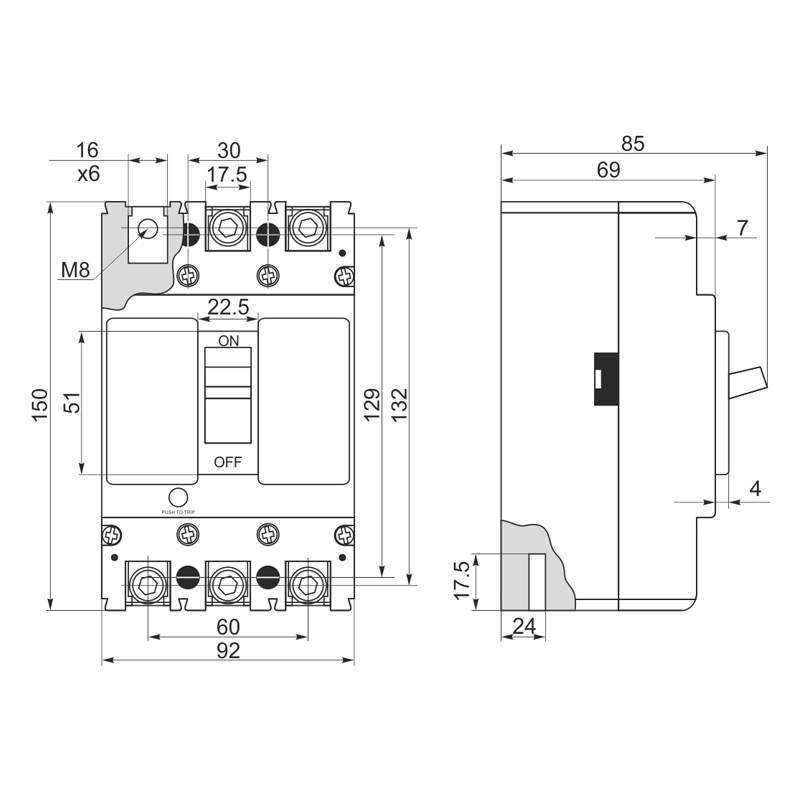

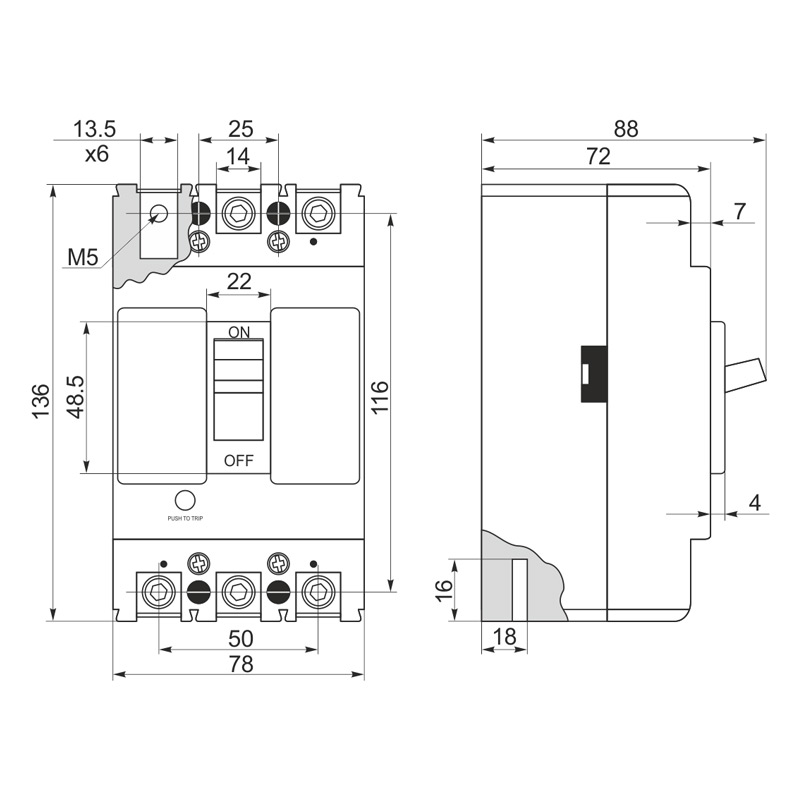

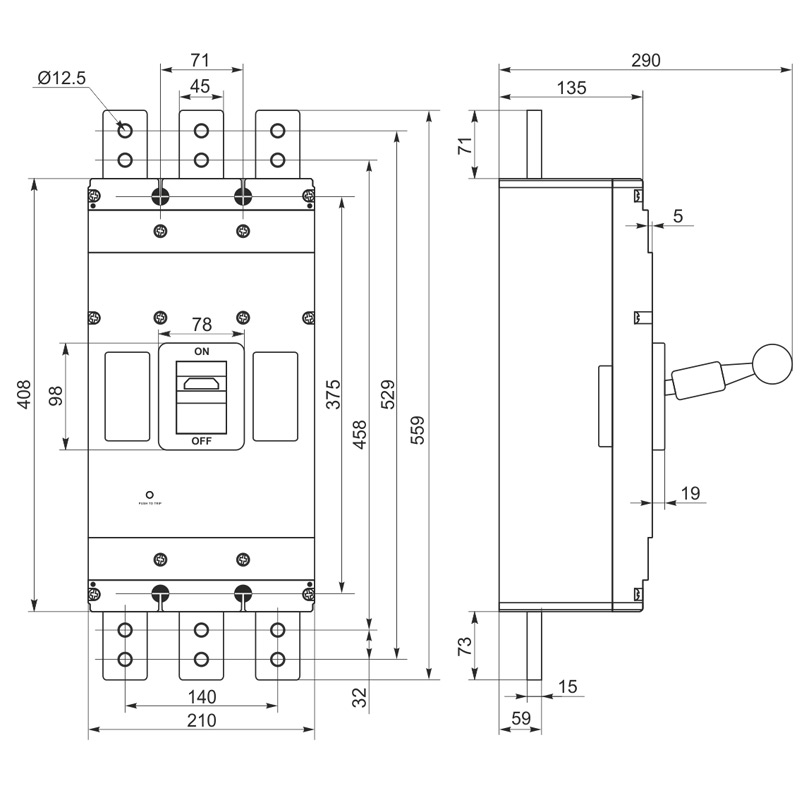

Креслення
