Електричні ТЕНи: устрій, вибір, монтаж

Будь-який електронагрівач, що працює за принципом високого опору, має в конструкції безліч допоміжних пристроїв для підводки електрики, електричної ізоляції, захисту від ударів, кріплення.

У низько- і середньотемпературному нагріванні промислового обладнання найбільш часто застосовують ТЕНи. Конструкція трубчастих електронагрівачів виконується найчастіше з захистом від впливу негативних факторів навколишнього середовища, внутрішнє оснащення герметичне.

Будова ТЕНів


Электрические ТЭНы: устройство, выбор, монтаж


За стандартом металева зовнішня оболонка ТЕНа тонка (0,8 - 1,2 мм) в ній вміщено резистивний елемент нагріву, що складається з спіралі з високим опором. Кінці нагрівального елементу з'єднуються з контактним стрижнем, від якого відходять зовнішні виведення для підключення до електричної мережі. Матеріал трубки може складатися з вуглецевої сталі або нержавіючого металу. Перший тип матеріалу використовують за умови, що нагрівальний пристрій буде експлуатуватися при температурному навантаженні не вище 450 градусів Цельсія, другий може використовуватися при більш високому термічному виробленні нагрівача і якісно виконує нагрівання в агресивних середовищах.

Нагрівальний елемент (спіраль) не повинен мати безпосередній контакт з внутрішніми стінками трубки, і щоб виключити такий, внутрішня пустота нагрівача заповнюється ізолюючою речовиною, добре проводять теплову енергію. В якості ізоляційного наповнювача використовується найчастіше кристалічна суміш магнію - периклаз. Після того як трубку заповнили порошкоподібним периклазом, її піддають опресуванню. Під впливом високого тиску ізолюючий матеріал переходить в монолітний стан, надійне фіксуючи спіраль по осі трубки нагрівача. Обпресувати нагрівальний пристрій можна формувати, додаючи йому різних форм. Стрижні, від яких виводять контактні елементи, ізолюються від «тіла» нагрівача за рахунок спеціального матеріалу проводить тепло, але не пробиває струм. Герметизація торців виконується за рахунок вологозахищенного кремнійорганічного лаку.

Переваги та недоліки ТЕНів

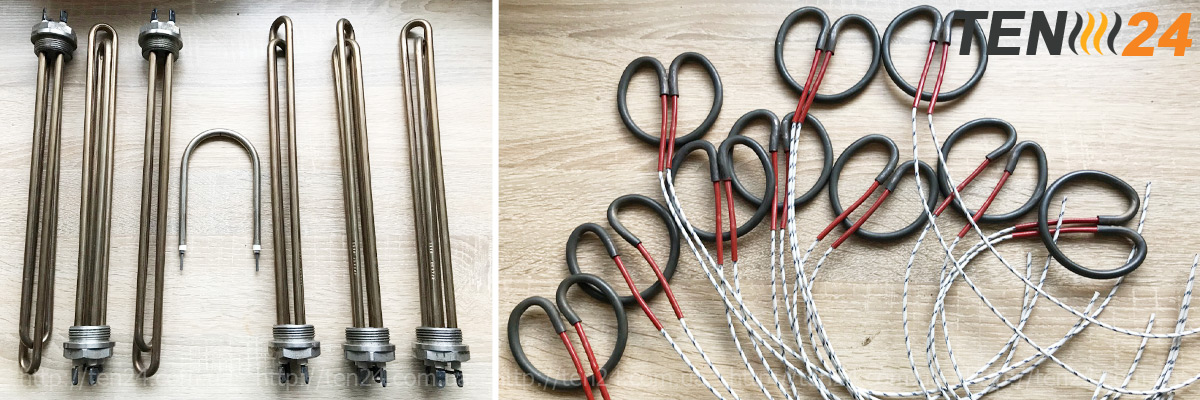

Электрические ТЭНы: устройство, выбор, монтаж


До переваг трубчастих нагрівачів відносять: можливість їх використання в різних сферах діяльності, високу надійність, безпеку в обслуговуванні. Трубчасті нагрівачі, виготовлені за спеціальною конструкцією, можна експлуатувати в безпосередньому контакті з газами і рідинами. Характеристики ТЕНів дозволяють використовувати їх на обладнанні з постійною вібрацією і механічними діями. Варто розуміти що, незважаючи на великий перелік якісної роботи ТЕНів в специфічних умовах дані пристрої не відносяться до вибухобезпечних нагрівальних приладів. Деякі трубчасті прилади можуть виробляти нагрів аж до 800 градусів Цельсія, що розширює можливості їх застосування не тільки в кондуктивному і конвекційному нагріванні, але і як випромінювальні пристрої в обладнанні інфрачервоного нагріву. Завдяки герметичному виконання термін служби окремої нагрівальної одиниці досягає 10 тис. годин.

Трубчасті нагрівачі можуть виконуватися в різних конструкціях, що дозволяє встановлювати їх найрізноманітніші установки, включаючи як промислове обладнання, так і побутові прилади. Крім стандартних варіантів підключення можуть надаватися однокінцеві патронні нагрівачі, діаметр яких може складати 6,5-20 мм. Такі елементи нагріву виділяються високою питомою потужністю.

Недоліків у трубчастих нагрівачів практично немає, але все-таки можна виділити високий вміст металу в оснащенні і неможливість проведення ремонту.

Як вибрати ТЕН

Трубчастих нагрівачів існує величезна кількість. На сьогодні розроблено безліч модифікацій, з яких можна підібрати найбільш відповідний пристрій, що повністю відповідає всім вимогам нагріву певного обладнання. Якщо ви все ж сумніваєтеся в відповідності наявних варіантів ТЕНів, завжди можна звернутися до фахівців «ТЕН24», і ми допоможемо підібрати нагрівач або прорахувати його параметри на індивідуальну вимогу. «ТЕН24» спеціалізується на випуску нагрівачів нестандартної збірки. Вся наша продукція відповідає сучасним вимогам ГОСТ.

Експлуатація ТЕНів

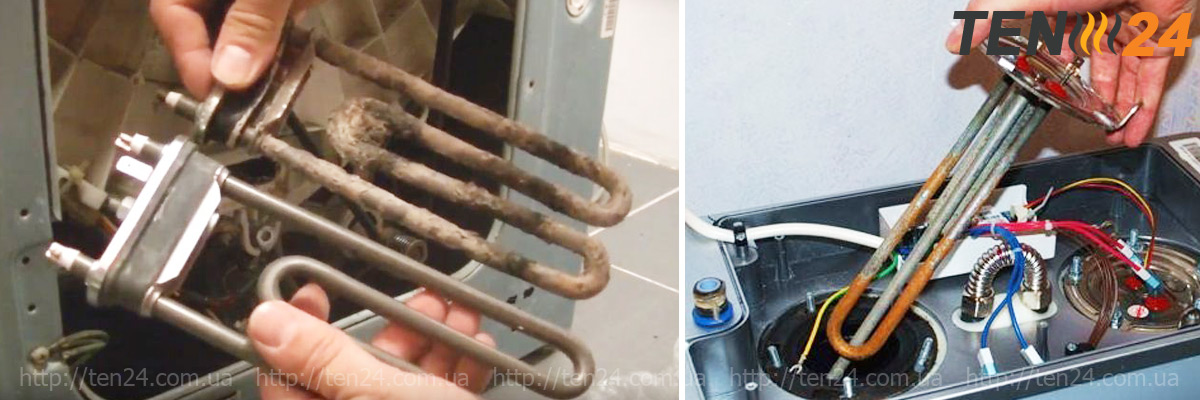

Электрические ТЭНы: устройство, выбор, монтаж


Навіть при високоякісному нагрівачі і повній його відповідності до місця установки, часто пристрій виходить з ладу. Причиною відмови Тена під час роботи найчастіше є порушення герметичності контактних виведень, окислення захисної оболонки і розрив резистивного елемента через коротке замикання. Перераховані причини спровоковані надмірним зусиллям на контактах при підключенні проводів до нагрівача і / або утворенням накипу на поверхні трубчастої оболонки.

Щоб максимально усунути негативні фактори впливу і продовжити якісну роботу Тена слід дотримуватися наступних рекомендацій:

1) Під час підключення проводів до нагрівача не потрібно прикладати до гайок контактних стрижнів зайве зусилля, щоб уникнути порушення герметичності вивідних кінців;

2) «Мокрий» ТЕН повинен працювати тільки в певному середовищі, не допускайте його роботу без наявності рідини;

3) При виникненні накипу регулярно проводіть очищення Тена, яке повинне проводитися не менше одного разу на три місяці. Товщина накипу не повинна перевищувати 2 мм.
