Інфрачервоне хвильове випромінювання ефективно прогріває металеві поверхні без витрати енергії на навколишній простір (не впливаючи на повітря), тому даний тип нагріву в промисловості вважається найефективнішим для сушіння матеріалів різної категорії. Генерація ІЧ променів здійснюється в діапазоні ІЧ (інфрачервоного) спектру середньої і короткої хвиль.
Властивості і характеристика ІЧ нагрівачів
Резистивний ніхромовий елемент нагріву встановлюється в оболонку, яка здатна виробляти ІЧ випромінювання. Як матеріали створюють генерацію ІЧ променів використовують:
- Кварц, трубчастої форми, який в основному використовується длякварцових ІЧ обігрівачів, трубчастих ІЧ випромінювачів, галогенних і карбонових нагрівачів.
- Термостійку кераміку, яка застосовується у виробництві керамічних ІЧ нагрівачів серії ECS, ECP, ECH і окремих ІЧ ламп з керамічним корпусом.
Стандартні лампочки, які використовуються для освітлення, відрізняються від пристроїв, що виробляють ІЧ промені температурою напруження. Наприклад, спіраль освітлювальної лампи нагрівається до 2600 ° С, а у ІЧ ламп спіраль може набирати температуру до 800 - 2200 ° С. Рівень напруження у ІЧ ламп залежить від типу нагрівального пристрою.
Близько 80% електричної енергії у ІЧ ламп перекладається в інфрачервоне тепло. Завдяки наявності металевих відбивачів, які входять в конструкцію інфрачервоних модулів і панелей тепло від нагрівача контрольовано направляється на потрібну зону, що вимагає нагріву. ІЧ хвилі відбиваються від дзеркальної металевої поверхні і спрямовуються до матеріалу, що збільшує ефективність сушки і нагріву.
Перевага використання ІЧ нагрівачів для сушки продуктів
Основною перевагою застосування ІЧ сушіння для продуктів є висока швидкість випаровування вологи. Конвекційним і контактним способом нагріву таку швидкість досягти не вдасться. Причиною цього є те, що ІЧ промені здатні набагато глибше поглинатися матеріалом. ІЧ промені відбиваються від капілярів і постійно змінюють напрямок всередині продукту, що дозволяє їм практично повністю вбратися. Коефіцієнт теплового обміну знаходиться на високому рівні, що дозволяє великій кількості тепла вбратися на одиницю поверхні оброблюваного продукту.
Згідно з даними, застосування ІЧ сушіння в текстильній галузі дозволило прискорити етап сушіння до 35-100 разів для різних категорій тканини. Приблизно такі ж дані отримані при оцінці ефективності сушіння для інших видів матеріалів, що мають тонкий шар. Наприклад, при фарбуванні металевих поверхонь, термічній обробці дерев'яних виробів, картону, полімерів і т.д.
Види ІЧ сушильного обладнання
До найпопулярніших і застосовуваних ІЧ сушарок відносяться: камери радіаційного випромінювання, нагрівання яких походить від газових установок і камери, обігрівають електричними інфрачервоними випромінювачами. Саме ці два типи обладнання і розглянемо.
Газові сушильні камери мають нескладну конструкційну схему. Нагрівання панелі випромінювача відбувається за рахунок роботи пальника, який виробляє високі температури завдяки спалюванню газу. В окремих видах газових сушарок усередині випромінювача може використовуватися топковий газ. Радіаційні сушарки призначені для циклічних робіт. Тривала експлуатація викликає термодифузійний потік вологи, який уповільнює випаровування вологи з внутрішніх шарів матеріалу.

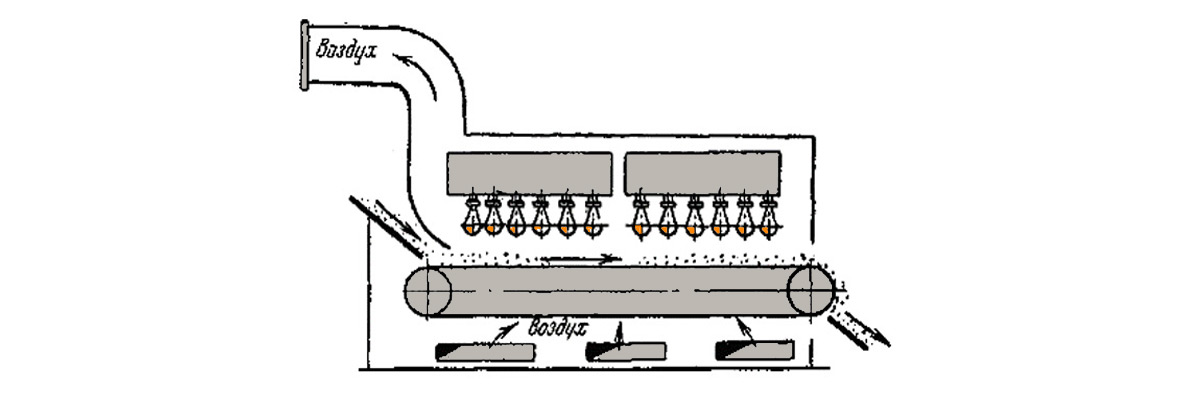

Стандартна інфрачервона сушарка, що працює від електронагріву, може виконуватися в різній конструкції і служити для вирішення різнотипних завдань. Широко застосовуються інфрачервоні печі для полімеризації порошкових фарб металів, ІЧ модулі та сушки для фарбування авто, панельні ІЧ сушарки, тунельне ІЧ обладнання і багато ін. Розглянемо принцип роботи конвеєрної ІЧ сушарки з повітряним обдувом.
Електронагрівачі в інфрачервоних панелях можуть бути представленими у вигляді керамічних ІЧ випромінювачів або трубчастих кварцових ІЧ нагрівачів.
ІЧ нагрівачі для сушки і їх особливості
ІЧ нагрівачі в керамічному корпусі виробляють рівномірний нагрів по всій поверхні об'єкта, що піддається сушінню. Їх рекомендовано застосовувати для сушарок постійного нагрівання. Якщо необхідно впливати теплом на велику за площею зону краще вдаватися до ІЧ керамічних нагрівачів сферичної форми, які відносяться до моделі ECS-1. Завдяки вигнутій поверхні цей тип нагрівача розсіює ІЧ промені під кутом 75 градусів. Спільно з дзеркальним металевим відбивачем сферичний випромінювач рівномірно розподіляє тепловий потік по всій поверхні об'єкта.
Для циклічних процесів сушіння рекомендовано оснащувати обладнання трубчастими кварцовими ІЧ випромінювачами. Вихід на робочу температуру у таких нагрівачів займає до 10 секунд.

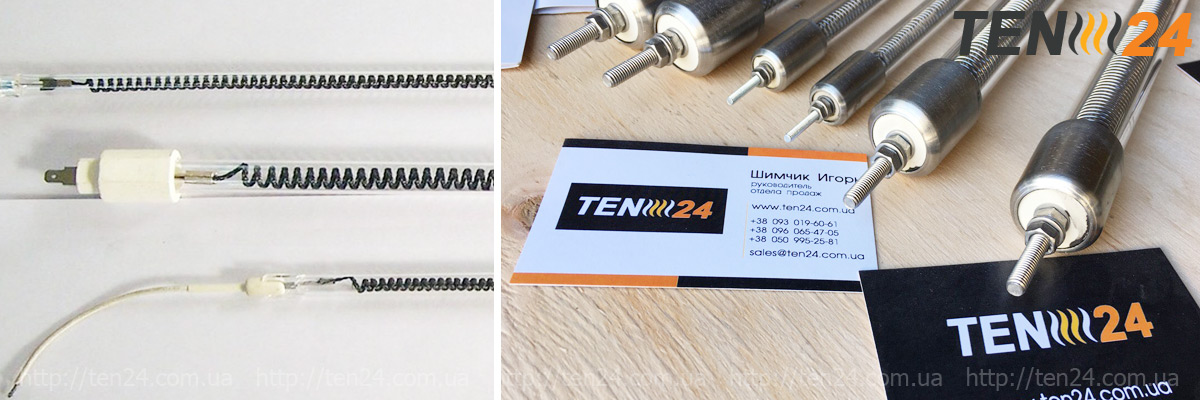

«ТЕН24» виробляє кварцові випромінювачі трьох видів:
-
Кварцові трубчасті випромінювачі класичної збірки. Їх використовують для кварцових випромінювачів серії QP і в компонуванні кварцових ІЧ панелей.
Замовити ІЧ випромінювачі від «ТЕН24» для будь-якої категорії ІЧ сушарок можна в необмеженій кількості. Стандартне замовлення виконується протягом 3-5 днів. Випромінювачі, що виготовляються за індивідуальним проектом, проходять багатоступеневу звірку ще на стадії підготовки креслення. Вся вироблена продукція компанії «ТЕН24» має сертифікати якості і технічну документацію. Доставка здійснюється по всій території України.
