Використання сухих ТЕНів в гальванічних ваннах

Гальванічні ванни - ємності, в яких міститься гальванічний розчин. Призначення розчинів зазначеного типу направлено на обробку поверхонь різного типу виробів. Також гальванічні розчини широко застосовуються в підготовці і остаточних операціях електрохімічних і хімічних покриттів деталей.

Гальванічні ванни можуть призначатися для різних цільових робіт, але в обов'язковому порядку повинні відповідати таким критеріям:

  • Ємність повинна бути щільною;

  • Робочий розчин, що міститься у ванні не повинен хімічно взаємодіяти з її внутрішньою поверхнею;

  • Застосовувані нагрівачі повинні повною мірою підтримувати заданий температурний режим;

  • Використання ванни не повинно приносити незручностей. Всі моменти по обробці матеріалу в гальванічної ємності повинні бути продуманими;

  • Відповідність правилам безпеки в обслуговуванні

Ванни гальваніки виготовляють з матеріалів, що володіють високою стійкістю до корозійних реакцій. Такими є стійкі для коррозії і вуглецеві метали, титан і пропілен.


Використання сухих ТЕНів в гальванічних ваннах


Параметри ємності виготовляються відповідно до розмірів деталей, які будуть оброблятися в ній, наявності певних вузлів у ванні, продуктивних можливостей гальванічної лінії, кількості і відстані електродних рядів. Тому гальванічні ванни виконують під замовлення для робіт конкретного ряду.

На виробничих підприємствах для нагріву робочих розчинів в ваннах використовують такі теплоносії:

  • Електроенергія;

  • Насичений і перегрітий пар;

  • Гаряча вода

Нагрівання гальванічних розчинів за участю парів і гарячої води неекономічно і сьогодні практично не використовується. Економічно вигідним є застосування електронагрівачів. До того ж вони швидше подають необхідну температуру, простіше в підключенні і піддаються ремонту і швидкої заміни.

Для електронагріву робочого розчину в основному застосовують ТЕНи.


Використання сухих ТЕНів в гальванічних ваннах


Застосування ТЕНів має на увазі два способи:

  • При першому нагрівальний елемент занурюють безпосередньо в гальванічний розчин. Даний метод можна використовувати тільки в неагресивних середовищах, які не вступає в реакцію з трубчастим нагрівачем.

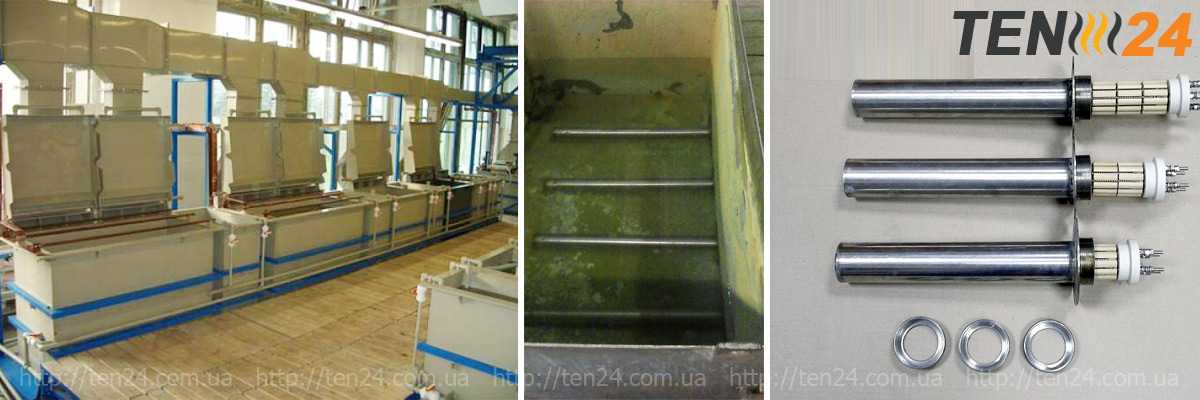

  • При другому способі нагрівач поміщають в спеціальний пристрій «стакан», який здійснює передачу тепла через металевий корпус ванни до розчину. Такий елемент нагріву носить назву - «сухий ТЕН».

Переважною стороною використання електричних нагрівачів поміщених в «стакан» (додаткову колбу) в ваннах з гальванічним розчинами є те, що вони можуть застосовуватися для нагріву абсолютно будь-яких рідин навіть з самої агресивним середовищем. Замету такого нагрівача можна проводити при повністю наповненій ванні. Ще однією перевагою є можливість швидкої та простої заміни нагрівача без тривалих зупинок виробничого процесу.

При повному і безпосередньому зануренні нагрівального елементу в рідину проводити монтаж і заміну Тена складно. Обсяги таких робіт уявити нескладно. Для демонтажу доведеться спустити з ванни всю рідину, обсяги якої можуть бути великими, а хімічна складова нести небезпеку для людського здоров'я. Далі ємність знову доведеться заповнювати розчином, строго дотримуючись всіх правил безпеки. Всі зазначені маніпуляції займають чимало часу і затримують виробничий процес гальванічного цеху.

Сухі Тени, які не контактують з робочим розчином, називають ще циліндричними електронагрівачами з керамічною основою.


Використання сухих ТЕНів в гальванічних ваннах


У конструкцію сухого пристрою входять керамічні елементи круглого перетину. Кількість таких корпусних ізоляторів залежить від довжини (L), діаметра (∅) і показника потужності всього нагрівача в цілому. Керамічні елементи з'єднані один з одним по осі і зафіксовані на загальному фланці. Живлячі дроти зафіксовані на фланці. Довжина холодної зони нагрівального приладу може змінюватися, і залежить від конструкції гальванічних ємностей. Нагрівальна спіраль розташовується в одиночних елементах нагрівання. Сама спіраль виконана з дроту високого опору і поставляється «ТЕН24» французькою компанією "Rescal". Діаметр дроту фахівці підбирають виходячи з необхідних показників потужності, напруги і параметрів всього нагрівального приладу.

Завдяки тому, що в нагрівачі холодні зони можна створити не тільки на початку, але і в будь-якій частині пристрою нагрів можна при необхідності проводити нерівномірно і потужність на окремих ділянках буде різною. Через це температура в середній зоні може становити 500C, а на крайніх ділянках - 200C.

Сухі Тени користуються великим попитом в обігріві гальванічних розчинів через те, що прилад виведений із зони безпосередньої взаємодії з хімічним середовищем. З цією метою надані компанією виробником сталеві корпуси ( «склянки») за допомогою зварювання фіксують на внутрішній поверхні ванни. Отвори для Тена в ній готують заздалегідь. Як аналог «склянки» може застосовуватися сталева трубка, яка з одного боку герметично закрита зварювальним швом, а інший її кінець має отвір для установки нагрівача.

Циліндричний нагрівач з керамічним корпусом легко встановлюється в сталевий «стакан» із зовнішнього боку гальванічної ванни. Чи є у ванні розчин чи ні, не має ніякого значення.

Підводка харчування до пристрою нагріву здійснюється за допомогою виведень у вигляді болтів, які розміщуються в торцевій частині нагрівача.

Необхідна кількість сухих ТЕНів залежить від обсягу гальванічної ванни і необхідних температурних значень, які потрібні для обробки певного матеріалу в наявній рідини.

Замовити сухий ТЕН з індивідуальними параметрами на сайті «ТЕН24» можна залишивши онлайн-заявку або зв'язавшись з консультантом за контактними номерами. Кожна окрема одиниця, що замовляється вами нагрівача проходить тестування на експлуатаційні можливості, відповідність параметрів і безпеку. «ТЕН24» - гарантія якості промислового нагріву!
