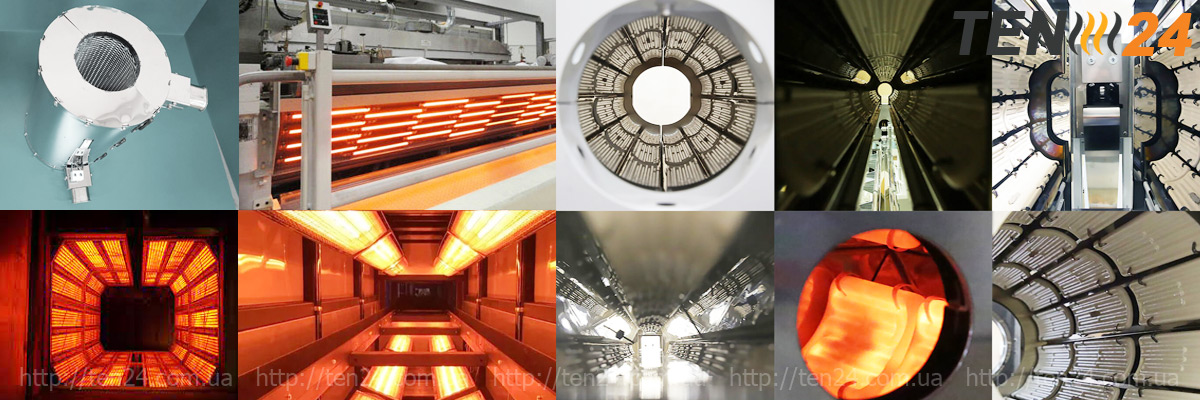

Як працюють роз'ємні інфрачервоні теплові тунельні печі та сушарки?

Інфрачервоні теплові тунельні печі із роз'ємним корпусом можуть рівномірно нагрівати циліндричну продукцію. Інфрачервоні тунельні сушарки та печі мають такі конструкції, які розроблені для ефективного забезпечення рівномірного нагрівання вузьких та багатожильних виробів.

Протягом багатьох років виробники покладалися на інфрачервоні промені для сушіння та нагрівання полотна та тканин середньої та широкої ширини. Однак успішне технологічне нагрівання продуктів виявилося більш важким для інфрачервоного випромінювання. Сюди входять вузькі полотна та вироби у вигляді пасм, такі як трубки, нитки, дріт та металева смуга.


Як працюють окремі інфрачервоні теплові тунельні печі та сушіння?


Дослідження проблеми нерівномірного нагріву продукції звичайними ІЧ панелями показали, що часто спостерігаються коливання температури продукту навіть за постійної потужності джерела випромінювання. Складність погіршується тим, що коливання температури відбуваються у випадкових місцях продукту та по-різному. Основна причина – повітряні потоки. Повітря, яке у разі середніх і широких полотен прискорює інфрачервоне сушіння, у вузьких полотнах і численних кінцевих застосуваннях охолоджує продукт, навіть коли джерело інфрачервоного випромінювання забезпечує постійний рівень енергії для продукту.

Вузькі та багатожильні вироби, такі як дріт та нитка, поглинають інфрачервону енергію від плоскої випромінюючої поверхні так само ефективно, як і вироби з ширшим полотном. На одиницю площі і нитки і плоскі полотна поглинають однакову кількість енергії. Однак, оскільки площа ниток менша, вони отримують менше загальної енергії.

Коли обидва типи продуктів зазнають впливу охолоджуючих потоків навколишнього повітря, як це відбувається у виробничих процесах, багатожильні продукти легше охолоджуються, тому що вони мають меншу масу і мало опору або перешкод потоку повітря в зоні технологічного нагріву.

Навпаки, багатожильні продукти мають велику масу і тому не так легко охолоджуються. Крім того, широка плоска структура перемичок створює більше фізичного бар'єру для охолоджуючих потоків повітря. В результаті багатожильні вироби зазнають великих коливань температури через охолоджувальну дію неконтрольованого навколишнього повітря в технологічній зоні.

Застосування інфрачервоних тунельних печей

Інфрачервоні теплові тунелі оточують продукт з усіх боків, забезпечуючи рівномірне і швидке нагрівання, що робить його придатним для обробки вузьких або ниткоподібних продуктів. Теплові тунелі можна використовувати для таких випадків:

  • Сушіння покриття на плоскому обплетенні для ізоляторів.

  • Сушіння покриття на вузьких тканинах.

  • Сухий друк на вузьких полотнах.

  • Усунення зачистки кабелю.

  • Запікання клею, що активується під час нагрівання.

  • Виробництво джгута із полімерного волокна.

  • Нагрівання або сушіння екструдованих продуктів, таких як труби, ізоляція проводів, фасонні деталі з боку корпусу або прокладки.

  • Сушіння клею для етикеток.

  • Сушіння волоконної оптики.

  • Попереднє нагрівання дроту перед екструзією.

  • Сушіння фторполімерних покриттів пряжі, ниток, рівниці та мотузок.

  • Сушіння покриття на металах.

Контролювати чи виключити повітря

Щоб запобігти випадковому охолодженню та забезпечити рівномірне нагрівання вузьких та багаторядних продуктів, в інфрачервоній печі повинні використовуватися наступні принципи конструкції, які вирішують проблему з охолоджуючим повітрям. На базовому рівні слід контролювати температуру та об'єм повітря в технологічній зоні, а також способи, за допомогою яких повітря входить та виходить із технологічної зони. А ще краще виключити повітря із робочої зони.

У окремих інфрачервоних тунельних сушках використовуються ці принципи проектування для рівномірного нагрівання вузьких і багатодротяних виробів. Перевага контролю чи виключення повітря нещодавно була продемонстрована у лабораторних випробуваннях. Поліровану бронзову смугу товщиною 6 мм нагрівали як короткохвильовими галогенними лампами інфрачервоними з повітряним охолодженням, так і інфрачервоною тунельною піччю з роз'ємним корпусом. Результати показані у таблиці 1.

Таблиця 1. Перевага контролю чи виключення повітря у технологічній зоні

Застосовуваний нагрівач

Потужність (Вт/см2)

Секунд до досягнення 230 С

Короткохвильові лампи з охолодженням повітрям

23

17

Інфрачервона тунельна піч

10

10

Таблиця 1. Оскільки повітря виключено з технологічної зони, це нагрівання набагато ефективніше. Навіть при меншій питомій потужності вдвічі, інфрачервоний тепловий тунель із роз'ємним корпусом нагріває продукт до температури на 40 відсотків менше часу.



Як відбувається нагрівання в інфрачервоних тунельних печах?

По-перше, конструкція тунельних печей включає керамічні або  кварцові інфрачервоні нагрівальні елементи , які підтримують високу температуру в технологічній зоні. Крім того, інфрачервоне тепло доставляється зверху та знизу тунелю. Рівномірний розподіл тепла додатково покращується за рахунок віддзеркалення променів від стінок камери тунельної печі, що виготовляється з полірованої нержавіючої сталі.

Механічна конструкція теплового тунелю також покращує ефективність та однорідність нагріву. Хоча для тривалого терміну служби у важких умовах необхідна алюмінієва товстостінна сталь, а корпуси необхідно відкидати на петлях, щоб полегшити доступ до внутрішньої частини для заправки продукту і технічного обслуговування, проникнення повітря в зону нагріву запобігається за рахунок ущільнення між верхнім і нижнім корпусом тунелю. Проникнення повітря та втрати тепла додатково можуть бути виключені за рахунок регульованих ізольованих віддзеркалювачів як на вході, так і на виході. Зрештою, корпуси добре ізольовані для підтримки постійної внутрішньої температури.

Виключення повітря із зони теплової обробки дозволяє інфрачервоним тепловим тунелям з прямокутним роз'ємним корпусом підтримувати ефективну та рівномірну теплопередачу незалежно від того, встановлені вони горизонтально чи вертикально. Велика універсальність досягається за рахунок різної ширини, напруги та номінальної потужності теплових тунелів, як показано в таблиці 2.

Таблиця 2. Універсальність досягається за рахунок різної ширини

Довжина зони нагріву х ширина (мм)

Габарити тунелю (мм)

Вхідна напруга

Потужність, кВт)

17х100

40х105х40

220, 380, трифазне

12

38х100

58х105х40

220, 380, трифазне

27

Як видно із залежності номінальної потужності від довжини в машині, інфрачервоні теплові тунелі з роздільними корпусами доставляють велику кількість випромінювання та інфрачервоного енергії до продукту за короткий час перебування.

Контроль температури

Система управління для тунельних печей використовує тиристори для регулювання потужності, що подається на інфрачервоні електричні нагрівальні елементи через контури керування зі зворотним зв'язком термопар. Температури можна регулювати, але після встановлення все керується шафою автоматики і не потребує додаткової уваги. Компанія ТЕН 24 займається складанням шаф автоматики для управління нагрівачами за індивідуальними проектами.

Інфрачервоні тунельні печі та сушарки за індивідуальним замовленням

Різні конструкції та типи нагрівачів можуть бути застосовані до інфрачервоних тунельних печей, спроектованих для конкретних вимог технологічного нагріву. Ці спеціально розроблені та виготовлені за індивідуальним замовленням промислові печі та сушарки зазвичай включають один або кілька інфрачервоних теплових тунелів з роздільними корпусами. Між окремими тунелями встановлені ущільнювальні прокладки для запобігання проникненню повітря. Вони часто включають пневматичні циліндри для відкриття і закриття корпусів інфрачервоних обігрівачів, пофарбований сталевий каркас і витяжні ковпаки.

Спроектовані за індивідуальним замовленням теплові тунелі зазвичай включають системи управління з цифровими інтерфейсами оператора, шафи управління та елементи керування SCR, які підтримують температуру печі за допомогою контурів управління зі зворотним зв'язком. Багато систем можна розділити на окремо контрольовані температурні зони для кращого контролю за процесом і якістю продукції. Що найважливіше, системи теплового тунелю, розроблені на індивідуальне замовлення, повинні супроводжуватися повною технічною підтримкою виробника печі. Також корисно заздалегідь змонтувати вашу систему печі, щоб мінімізувати час встановлення та забезпечити якість роботи.


Як працюють окремі інфрачервоні теплові тунельні печі та сушіння?

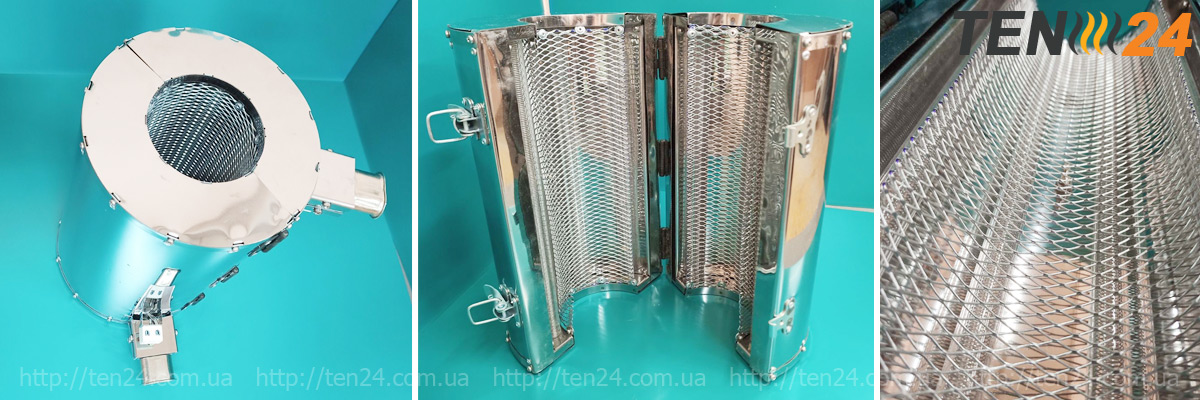

На фото вище показана міні-тунельна сушарка з розділеним корпусом, яка сушить пластикову трубу, що потрапляє в неї з екструдера. Даний проект тунельної сушарки був виготовлений нами з використанням кварцових трубчастих випромінювачів, які поміщені в камеру нагрівання та захищені металевими ґратами.

Як і багато інших систем інфрачервоного технологічного нагріву, ця інфрачервона сушарка тунельного типу з роздільним має шафу управління нагріванням, яка включає всі необхідні компоненти для забезпечення безперервного і ефективного сушіння полімерної труби.


Як працюють окремі інфрачервоні теплові тунельні печі та сушіння?


На цьому фото показаний приклад тунельної печі з керуванням повітрям у зоні теплового процесу. Ця промислова піч сушить і затверджує клейке покриття на основі розчинника, яке наноситься на обидві сторони вузької сталевої смуги. Вона поєднує в собі гаряче повітря для сушіння розчинника та контроль нижньої межі вибуховості з інфрачервоним нагріванням для сушіння та затвердіння. Комбінація двох типів теплопередачі в одній печі збільшує швидкість виробничої лінії та безпечно видаляє леткі речовини без шкоди для якості продукту. Сумарна підключена потужність гарячого повітря та інфрачервоного тепла складає 24 кВт.


Як працюють окремі інфрачервоні теплові тунельні печі та сушіння?

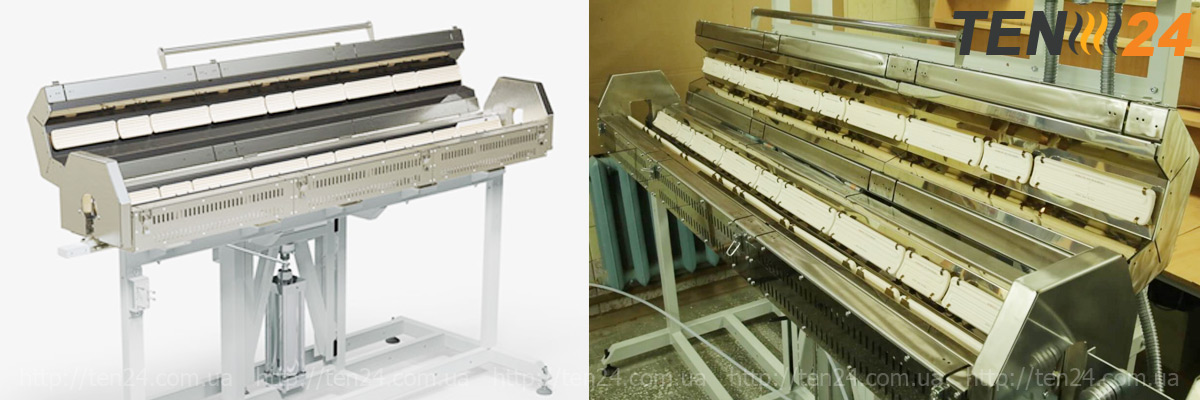

У цій печі тунель рівномірного нагрівання створюється за допомогою інфрачервоних керамічних обігрівачів зі сферичною поверхнею. Циліндрична конструкція оточує продукт інтенсивним інфрачервоним довгохвильовим випромінюванням, що робить нагрівачі ефективними для нагрівання трубок, екструдованих профілів, проводів, кабелів та волоконної оптики. Відкидна кришка корпусу полегшує відкривання та доступ до продукту.



Якщо вам потрібно висушити, затвердити або іншим чином нагріти вузькі полотна або вироби подумайте про використання інфрачервоної тунельної печі. Інфрачервона піч, що розроблена та успішно використовується для середніх та широких полотен та тканин, не може бути просто застосована для вузьких продуктів та багатосторонньої обробки. Повітряні потоки в печах, які прискорюють сушіння ширших плоских продуктів, охолоджують вузькі продукти, коли вони проходять через піч, навіть коли продукти одержують тепло від джерела випромінювання. Інфрачервоні роздільні корпуси та інфрачервоні теплові тунелі за індивідуальним замовленням розроблені та успішно використовуються для вузьких полотен та тканин, а також для багатосторонніх продуктів.


Тунельні печі служать для того, щоб рівномірно та ефективно нагрівати вузькі полотна, вузькі тканини та багатогранні вироби у вигляді ниток, такі як ізольований провід, пластикові труби, екструдовані профілі, нитка та металеві смуги.

Компанія ТЕН 24 займається як виготовленням окремих інфрачервоних керамічних та кварцових нагрівачів , так і готових тунельних печей . У нас ви можете замовити тунельну піч для випікання лаваша , міні-тунельну сушарку для виготовлення полімерних труб , а також інші типи тунельних печей на замовлення за індивідуальними кресленнями. Телефонуйте! Ми проконсультуємо вас і допоможемо в розрахунках інтенсивності нагріву та розробці конструкції печі, ідеальної для вирішення вашого завдання з нагрівання або сушіння.
