Нагрівання рідин в гальванічних ваннах

Гальванічна ванна - це ємність, яку заповнюють великим обсягом необхідних розчинів для кінцевої обробки виробів. Гальванічна ванна може бути звареною з різнорідних металів, що мають високу стійкість до корозії і агресивних середовищ. Зазвичай в якості таких металів використовують антикорозійну сталь, вуглецеву сталь, титан або пропілен. Тип матеріалу визначається залежно від розчинів, які будуть заливатися в ємність. Іноді ванну обтягують різними ізоляційними матеріалами. Гальванічні ємності розміщують в спеціально призначених цехах на промислових підприємствах.

Гальванізування відноситься до кінцевої стадії виробництва. За допомогою даної процедури деталі очищають від усіляких забруднень, іржі, мастильних речовин - це етапи підготовчого гальванування. До основних процесів відносять покриття виробів - нікелювання, хромування, нанесення срібла і т. д. Заключним етапом є закріплення для забезпечення захисту і декорування.



Нагрев жидкостей в гальванических ваннах


Як і будь-який виробничий процес, гальванізація вимагає дотримання деяких правил і чіткої послідовності дій. Температура розчину в гальванічный ванні повинна бути постійною і підтримуватися на певному рівні, ємність повинна бути щільною і не вступати в хімічні реакції з робочим розчином. Звичайно ж, необхідно дотримуватися техніки безпеки, тому ванна повинна бути виконана за всіма вимогами ГОСТ і бути зручною в експлуатації.

Гальванічне покриття - процес покриття виробу металевою оболонкою методом осадження його в сольовий розчин. Осадження проводиться за рахунок підігріву робочого розчину до певного температурного рівня. Щоб підняти температуру у ванній до 100 градусів і більше потрібно використовувати електричну енергію, для показників нижче 100 градусів підійде і розігрів насиченою парою або гарячою водою. Електричний нагрів є більш вигідним з-за невисоких енерговитрат. В даному випадку в якості провідника тепла застосовують ТЕНи.

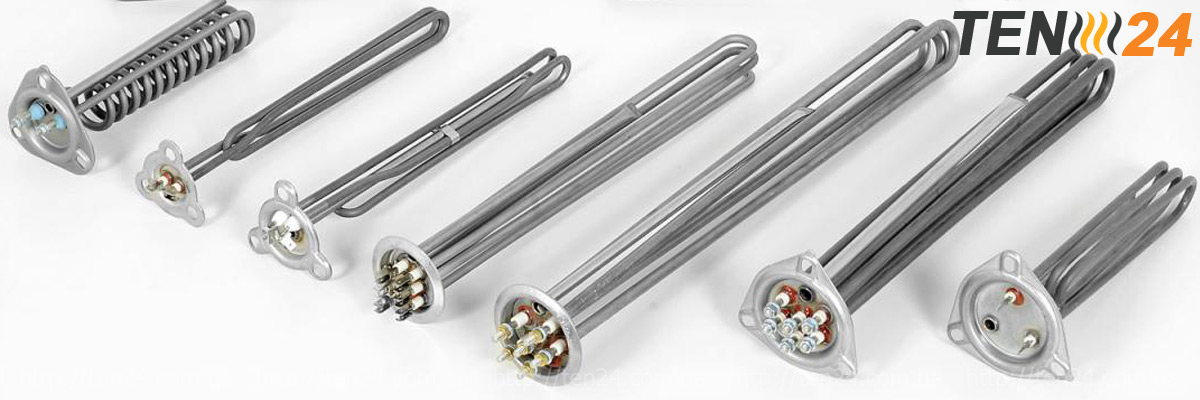

Є два методи електричного нагріву гальванічних розчинів трубчастими нагрівачами. Пристрої поміщаються безпосередньо в розчин або монтують в спеціальну колбу. Але, ще кілька років тому безпосередній контакт з робочим розчином нагрівача можливий був лише, якщо розчин був не надто агресивним. У разі агресивного середовища ТЕН розташовується в спеціальній захисній колбі, яка приварюється або прикручується до ємності ванни. Тепло поширюється від колби так як вона є хорошим провідником, а безпосереднім елементів вироблення тепла є ТЕН, який не має прямого контакту з робочим середовищем і залишається повністю сухим.


Нагрев жидкостей в гальванических ваннах


Сухі нагрівачі мають масу переваг: не контактують з розчином, легко встановлюються, їх просто замінювати, в зливі рідини при заміні Тена немає необхідності. При необхідності в одну ванну можна встановлювати відразу кілька ТЕНів.

Часто виникають вимоги до нерівномірного гальванізування, і тут доведеться створювати нерівномірні зони подавання температури. Для даної мети сухий ТЕН на певних ділянках повинен мати холодні зони для нерівномірного розподілу потужності по всій довжині нагрівального пристрою. Так трубчастий нагрівач на різних своїх відрізках виробляє різні температури, що впливають на розчин.

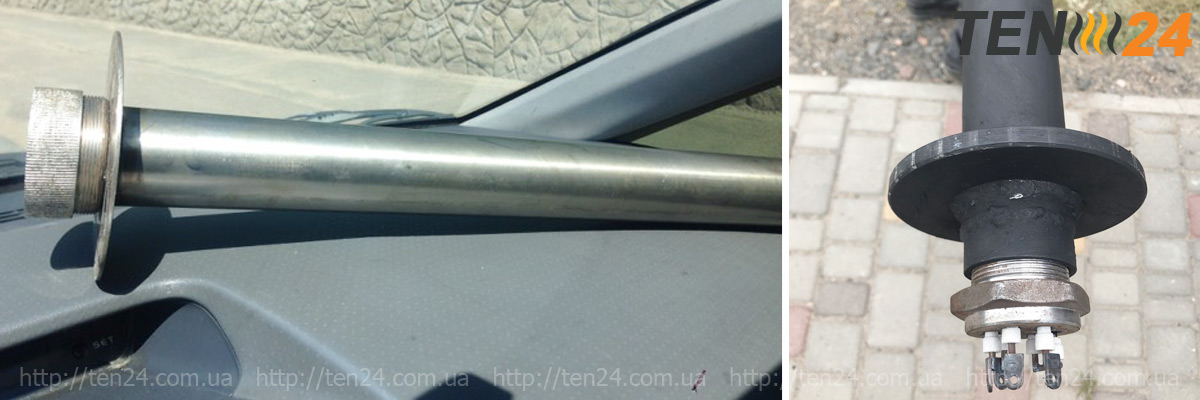

Сухий ТЕН складається з керамічних термостійких вогнетривких блоків. Кожен блок має спеціальні пази, через які проходить резістивна спіраль з ніхромового сплаву. Нагрівання забезпечується за рахунок проходження по дроту струму. Температура може досягати 800 градусів. Компанія «ТЕН24» виготовляє на замовлення сухі ТЕНи з нерівномірними зонами нагріву. Холодні зони можуть становити від 10 міліметрів.

Модулі кераміки скріплюються по осі і на одному кінці скріплюються за допомогою фланця, від якого відходять висновки. Виведення бувають: парними і складаються з болтів, виготовляються по типу трикутника або складаються з 4 болтів. Зазначені нюанси визначає замовник виходячи з вимог до підключення.


Нагрев жидкостей в гальванических ваннах


Блок ТЕН - зручний і безпечний прилад нагріву агресивних рідин. Застосування терморегулятора з блоком ТЕН дозволяє підтримувати температуру гальванічної рідини в установленому на індикаторі значенні. Використовувати додаткові пристрої контролю в даному випадку непотрібно. Оболонка такого нагрівача складається з стійкою до кислот нержавіючої сталі, що не піддається дії розчину.

Нагрівальний пристрій виконано у вигляді звичайного блоку, що включає в себе три П-подібних Тена. В оснащення входить додаткова трубка під термодатчик. Блок ТЕН є трифазним і підключається за типом ЗІРКА, кожен ТЕН по 220 В і загальний нуль.

На підставі нагрівача одягнений спеціальний ковпак для регулювання температури. Кожен ТЕН, що знаходиться в блоці може окремо включатися і відключатися від роботи. Будь-який елемент блоку може включатися в ручному режимі окремо. На панелі є вимикачі для кожного трубчастого нагрівача. У ковпаку є силовий блок для прямої роботи блоку від трифазної мережі.

На екрані індикатора показуються поточні температури нагрівається розчину, на ньому ж можна встановити верхній і нижній діапазон температури. При наборі верхніх значень температури пристрій буде автоматично відключатися, а при падінні до нижньої межі саме включиться в роботу.

Блоки ТЕН можуть виготовлятися з різною потужністю. На сайті «ТЕН24» можна подивитися таблицю доступних варіантів блочного нагрівача. Під замовлення параметри пристрою можуть бути іншими.


Нагрев жидкостей в гальванических ваннах


Нано-нагрівачі скляні для агресивних середовищ - новинка в швидкому й економічному варіанті розігріву гальванічних розчинів. Нано-нагрівач не піддається корозії і здатний безперервно протягом багатьох років працювати в агресивному середовищі.

Нано-нагрівач - це швидке нагрівання, що не залежність корозії, стійкість до кислотних і лужних матеріалами, надійність і безвідмовність в роботі. Дану новинку застосовують як альтернативу стандартним нагрівачів з металу.

Гальванічні ванни виробляються в різних розмірах (мінімальний обсяг 1 літр) і відповідають параметрам оброблюваних деталей. Розміри ванни також залежать від технології певної гальванізації, розміщення електродів і їх чисельності. Ванни для гальванізації застосовуються в самих різних галузях важких виробництв.

Замовити будь-який з перерахованих типів гальванічних нагрівачів ви можете прямо зараз, залишивши заявку на сайті. Ми обов'язково зв'яжемося з вами і підберемо найбільш підходящий нагрівач, розрахуємо його параметри і необхідну кількість одиниць.
