Основні типи електричних ТЕНів

Трубчасті електронагрівачі (ТЕНи) отримали свою назву за рахунок трубчастого корпусу, який може бути виготовлений з керамічного матеріалу, скла або високоякісного металу.

Найважливішим елементом в конструкції будь-якого Тена є нагрівальна нитка, в якості якої найчастіше використовується ніхромовий сплав. Гріючий елемент розміщується всередині трубчастої оболонки і простягається по всій її довжині. До вихідної шпильки проводиться його одностороння фіксація. Ніхромовий сплав має певний внутрішній опір і в період проходження по ньому струму він нагрівається до дуже високих температур.

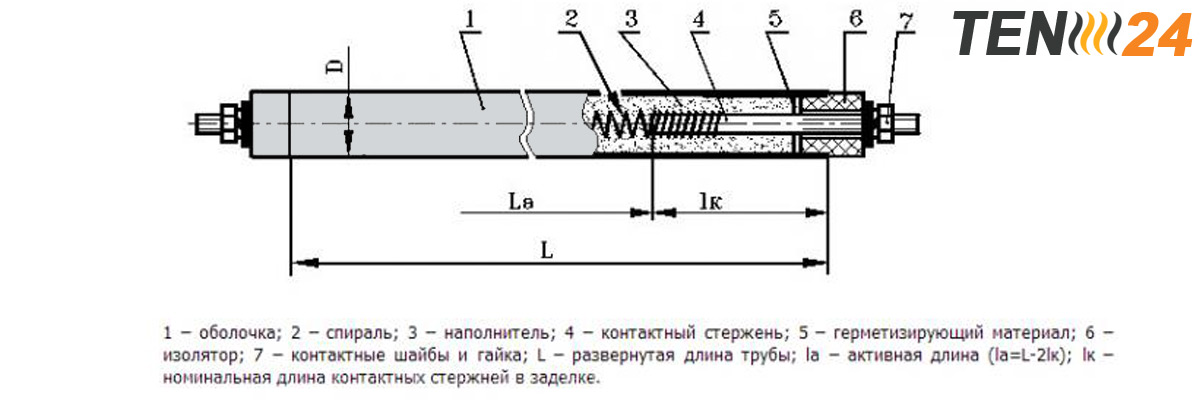

Конструкция ТЭНа


Основною умовою вибору елемента нагрівання є його високий опір до протікаючого струму, саме тому часто застосовується ніхром і іноді константан.

Підбір опору нагрівального пристрою в першу чергу визначається виходячи з показань необхідної потужності Тена. В даному випадку велика увага приділяється законам електротехніки, а саме фізичного закону Ома і його формулою:

P = U*I,

де I – сила тока,

U – мережеве напруга,

P - потужність.

Як приклад уявімо, що нам необхідно, щоб потужність Тена в роботі становила 1 кВт при підключенні в однофазну мережу 220 Вольт. Опір нагрівального елементу визначимо за наступним принципом:

I= P/U=1000Вт/220В=4,55А

Сам опір обчислюється за формулою:

R = U / I, г

де R – опір трубчастого нагрівача в Омах;

U - напруга, що вимірюється в Вольтах;

I - сила струму, яка вимірюється в Амперах.

Підставляючи наявні дані, вираховуємо, що опір електрообігрівача, у якого в якості елемента нагрівання застосована нитка з ніхромового сплаву, становить R = 220 / 4,55 = 48,4 Ом.

Виходячи з цього, робимо висновок, що чим нижче опір електрообігрівача, тим більше підвищується його потужність. Але, як показується практика, вся потужність буде витрачатися на розігрів самої нитки. Коефіцієнт корисної дії трубчастих нагрівачів близький 100%. Чим потужніший нагрівач, тим швидше він нагрівається до високих температур. Між резистивним елементом (ніхромом) і оболонкою нагрівача розміщений ізоляційний матеріал, який здатний витримувати великі навантаження температури.

Щоб виготовити високоякісний нагрівач, совісні компанії використовують для корпусу тільки високоякісну не піддається корозії сталь.

ОСНОВНІ ТИПИ ТЕНІВ ТА ЇХ ПРИЗНАЧЕННЯ

Для різних середовищ застосування розроблено безліч типів і підтипів нагрівальних трубчастих елементів. Кожен з них має масу своїх переваг і здатний на високому рівні справлятися з конкретними завданнями.

ТЕН для нагріву повітряного середовища

ТЭН для нагрева воздушной среды


Температурна подача від таких нагрівачів максимально може досягати 450 градусів Цельсія. Використовувати нагрівачі для повітря можна не тільки в промисловому середовищі, а й для обігріву побутових приміщень. Повітряні ТЕНи входять в конструкцію різних конвекторів, повітряних теплових завіс і сушильних камер. Подібні пристрої можуть виконуватися з гладкою поверхнею або мати ребристість. Теплові електроприлади з ребрами зроблені з металевої високоякісної стрічки, яка кріпиться до трубки по спіральному типу. Наявність ребер необхідно для збільшення площі поверхні нагрівача. В таких умовах практично в три рази знижується навантаження на резистивний елемент, що значно збільшує термін служби самого Тена.

ТЕН для нагріву води

ТЭН для нагрева воды


Трубчасті нагрівачі такого типу найчастіше встановлюють в пральні машини, посудомийки і бойлера. У зазначеному обладнанні вода може прогріватися до температур кипіння. Для промислових установок, що вимагають високотемпературного нагріву великого обсягу води потрібна велика потужність нагрівальних пристроїв, тому в них часто використовуються блоки ТЕН. Дуже часто з'являється необхідність використовувати в електронагрівачах терморегулятор. Його функціонал передбачає своєчасне включення і відключення трубчастого елемента нагрівання.

Гнучкі електронагрівачі

Гибкие ТЭНы


Гнучкі ТЕНи в основному застосовують для нагріву прес-форм і горячеканальних систем. Вони дуже зручні в експлуатації, особливо коли необхідно надати форму контуру горячеканальної системи. «ТЕН24» спеціалізується на випуску гнучких нагрівачів будь-якого розміру.

Патронні нагрівачі

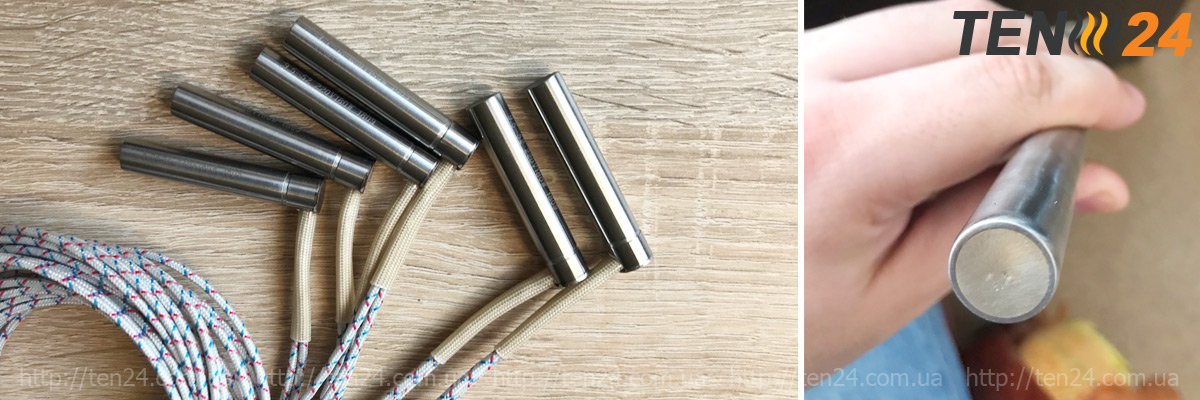

Патронные (картрижные) нагреватели


Патронні елементи нагріву відносяться до окремої категорії електронагрівачів. Виведення для електричного живлення у них розташовуються найчастіше з одного кінця. Довжина одного елемента може досягати 350 градусів Цельсія. Головною відмінністю від інших типів ТЕНів є компактний корпус, найчастіше вони мають вигляд гільзи з нержавіючого металу з електричними виводами.

Патронні (пальчикові) нагрівачі мають високу питому потужність. Теплова віддача може здійснюватися як контактним способом, так і конвекцією.

Патронні електронагрівачі широко застосовуються в промисловості для нагріву масла і для нагріву різних металевих форм. Встановлюються вони в висвердлені отвори. Ними обладнали агрегати в взуттєвої галузі, ливарному виробництві, автомобільної промисловості.

Кварцові нагрівачі

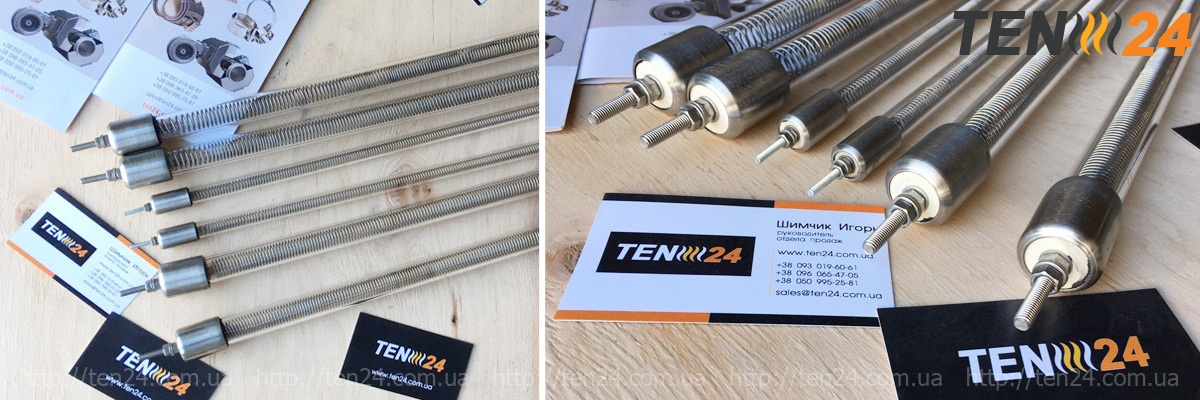

Кварцевые нагреватели


Високим попитом користуються і кварцові нагрівачі, у яких за основу також взята нитка високого опору. У конструкцію такого пристрою входять трубки з кварцового скла укладені в металевий корпус. Така захисна оболонка потрібна не тільки для збереження нагрівального приладу від механічних пошкоджень, але і служить відбивачем для інфрачервоних променів. Головною відмінністю кварцових пристроїв нагрівання є їх швидкий вихід на потрібний температурний режим і хороша здатність адаптації до циклічних дій.

Випромінювач прогрівається лише за 30 секунд після підключення до мережі. Швидкий нагрів і скидання температури - це важливі параметри для промислових циклічних процесів. Завдяки такій особливості можна заощадити значну кількість споживаної електрики, тому що витрати на розігрів мінімальні.

В якості нагрівальних елементів для кварцових випромінювачів компанія «ТЕН24» використовує порожні трубки з кварцового матеріалу, в яких розміщується резистивная дріт, що володіє відмінною якістю і високим опором. Провiд намотаний рівномірно по спіральному типу. Потужність готового випромінювача безпосередньо залежить від витриманого кроку між витками спіралі.

Корпус з нержавіючого металу має властивості відбивача і направляє промені в потрібний напрямок. «ТЕН24» виробляє шість основних стандартизованих зразків кварцових нагрівачів QP, але також ми пропонуємо нестандартні кварцові панелі під замовлення і кварцові трубчасті випромінювачі. Кварцові випромінювачі часто використовують як окремі самостійні нагрівачі. Кварцовий випромінювач з ніхромовим дротом часто застосовують в промислових процесах, що вимагають швидкої реакції на включення і виключення нагрівача. Основними сферами застосування кварцових пристроїв нагрівання є переробка пластиків в вакуумному формуванні або термоформуванні, в ІЧ сушильному обладнанні, аерогрилях, паяльних станціях і т. д.

Сухі ТЕНи з керамічної ізоляцією

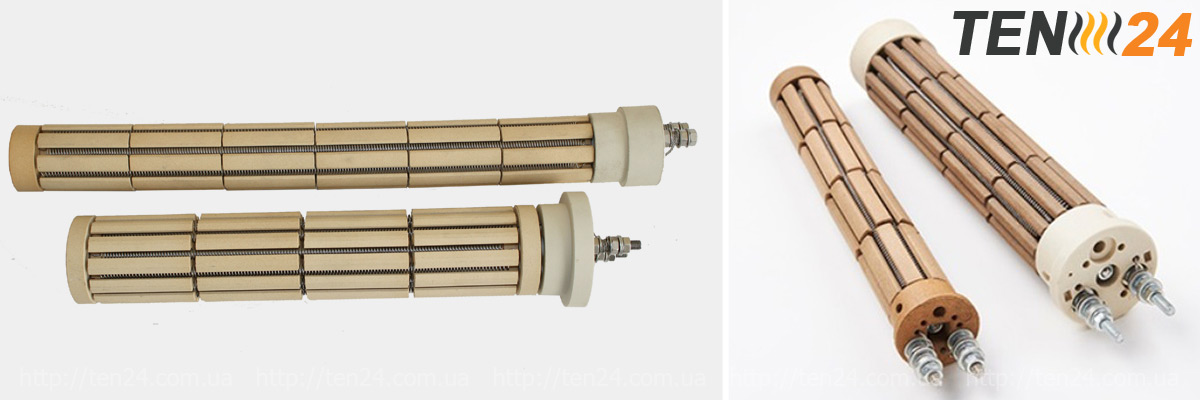

Сухие керамические ТЭНы


Сухий ТЕН з керамічною ізоляцією відноситься до нагрівальних приладів зі спіраллю відкритого типу. У конструкції такого нагрівача є складальні керамічні блоки. Компанія «ТЕН 24» спеціалізується на виробництві універсальних сухих ТЕНів, які можуть застосовуватися для обігріву повітря або води. Ми надаємо сухі ТЕНи відразу в колбі, яка запобігає безпосередньому контакту нагрівача з водою і захищає його від впливу навколишнього середовища.

Керамічні сухі ТЕНи відносно недавно стали користуватися високим попитом. Але, на сьогоднішній день вони стали найбільш затребуваними в бойлерах, водонагрівачі і в роботі гальванічних ванн.

У базовій комплектації дані нагрівачі часто використовуються для обігріву повітряного середовища, а для високотемпературного впливу на рідини їх встановлюють в спеціальні колби. Експлуатація сухого Тена в умовах нагріву рідин і різних масел дозволяє полегшити обслуговування в разі поломки нагрівача. Для його заміни не знадобиться повністю спустошувати ємність з робочим розчином, достатньо всього лише вийняти ТЕН з колби і на його місце встановити новий.

Керамічні блоки сухого Тена виготовлені з вогнетривкої кераміки. У спеціально пророблені пази блоків встановлюється резистивная дріт з ніхромового сплаву. Дріт при включенні електрообігрівача до мережі здатний пропускати через себе струм і виробляти температури до 800 градусів. «ТЕН24» виготовляє також крім стандартних варіантів Тени з нерівномірно розподіленою потужністю по всій довжині нагрівального пристрою. Холодні зони можуть займати навіть відрізок від 10 міліметрів.

Модулі з кераміки з'єднуються між собою і на одному кінці зафіксовані на фланці. Виводи протягнуті також з фланцевого кінця. Виведення можуть призначатися як для підключення за схемою «зірка» так і для схеми «трикутник».

Якщо у вас виникли питання по якомусь типу нагрівача, звертайтеся до менеджерів нашої компанії за вказаними на сайті контактами, і ми з задоволенням відповімо на всі питання. Заявки, залишені онлайн, обробляються в той же день. При необхідності ми зробимо точний розрахунок будь-якого нестандартного нагрівача і надамо на узгодження креслення. Виконання замовлення після затвердження займає від 3 до 5 робочих днів. Доставка по всіх регіонах України способом, який вибрав клієнт.
