Патронний ТЕН і принцип його дії

Патронний трубчастий нагрівач (патронний, пальчиковий ТЕН) є високопотужним елементом, що виробляє теплову подачу. ТЕН патронного типу виробляє рівномірний нагрів по всій поверхні, на яку встановлений. Ідеальне герметичне виконання патронного пристрою дає можливість йому справлятися навіть з самими несприятливими факторами, які можуть виникнути під час функціонування. Сьогодні налічується більше восьми тисяч нагрівачів даного типу, які відрізняються тільки по своїй конфігурації. Патронні ТЕНи, що виготовляються компанією «ТЕН 24», перед тим як поставлятися замовнику проходять певну кількість перевірок на продуктивність. Кожна окремо взята одиниця нагрівального пристрою, яку постачає «ТЕН 24», відповідає всім міжнародним стандартам.




Особливості пальчикових ТЕНів:

  • Долговічність;

  • Вироблення високої температури;

  • Максимально подається потужність по всій площі, що нагрівається об'єкта – 387 Ватт на дюйм2.

Виробництво пальчикового трубчастого нагрівача

Процес виготовлення патронного нагрівача здійснюється способом обтиску для ущільнення деталей, що входять до складу пристрою. Даний метод ефективний у продовженні експлуатаційних термінів Тена. На сердечник керамічного складу певних розмірів виробляється намотування двожильного дроту з витримкою певного кроку, і таким способом відбувається рівномірне утворення спіралі. Диски і наконечники також застосовуються з кераміки для поліпшеного захисту та ізоляції. Всі деталі, що входять до складу нагрівача, присипаються спеціальним порошком, їм же заповнюють і пустотний простір всередині приладу для запобігання обриву спіралі і її контакту з оболонкою. Потім вже готовий патронник вдруге обжимають і виробляють його витягування, що значно підвищує міцність виробу. Фінішним виробничим етапом є аналіз робочих характеристик Тена.




Унікальна методика виготовлення даних нагрівачів забезпечує рівномірну тепловіддачу по всій площі патронного приладу. Різниця нагрівання досягається за рахунок точного дотримання концентрації намотування спіралі і витримці ідеальної відстані між витками. Всі необхідні обчислення проводяться електронним методом, тому навіть найменші похибки повністю виключаються. Рівномірна теплова віддача по всій поверхні нагрівального пристрою забезпечує довгий період експлуатації і міцність Тена.

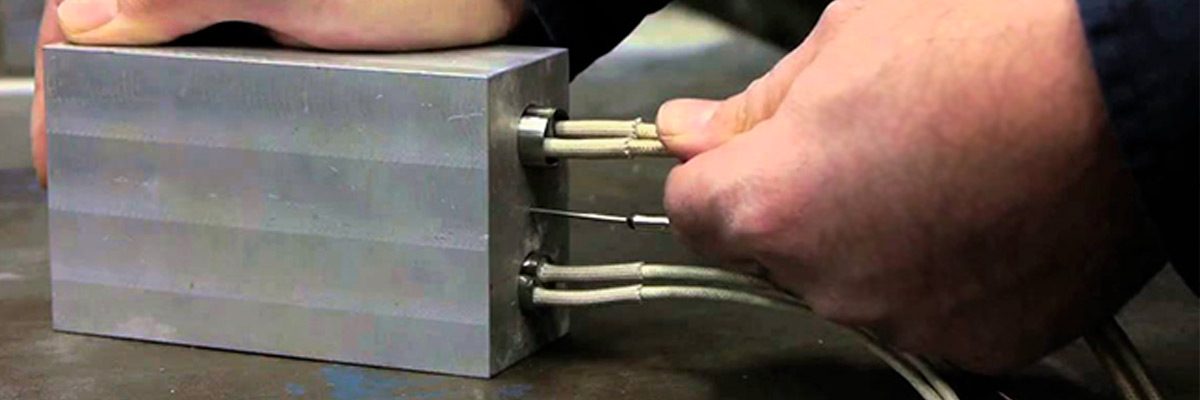

У яких робочих умовах можна використовувати патронний нагрівач

Дані пристрої можна монтувати в обладнанні, яке доводиться експлуатувати в самих різних умовах роботи. Патронники відмінно справляються з прогріванням різних хімічних розчинів, не виходять з ладу при постійних вібраціях і не піддаються корозійних змін у вологому середовищі.

Найчастіше патронні нагрівачі використовують в промисловості, де необхідно проводити високотемпературний нагрів, і важлива висока міцність приладу. Такими прикладами можуть послужити: формування пластиків і їх плавлення, теплове зварювання, прогрів лужних і кислотних рідин.

Технічні характеристики

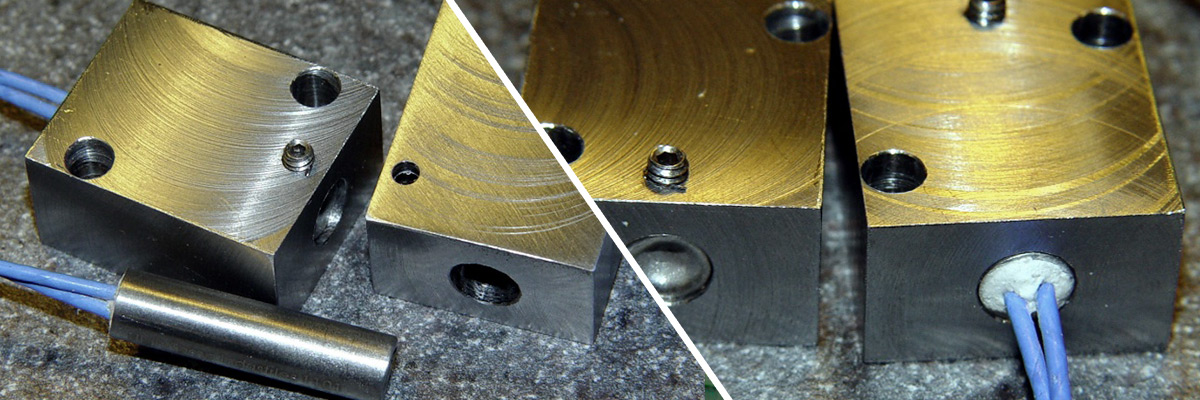

Патронні ТЕНи працюють на основі теплової провідності. У процесі їх нагрівання відбувається розширення і прискорення руху молекул, що обумовлює рівномірну подачу температури. Тому дуже важливо, щоб параметри нагрівача відповідали розміру отвору для монтажу, в іншому випадку пристрій може перегрітися і станеться коротке замикання.

Потужність

Одним з основних критеріїв вибору патронного Тена є його потужність. Правильно підібрані характеристики нагрівача для експлуатації на певному обладнанні продовжують термін служби пристрою і позначаються на ефективності нагріву. Трубчасті нагрівачі патронного типу від компанії «ТЕН 24» характеризуються конструктивними даними, які в повній мірі відповідають природному зносу нагрівального елементу і його технічним особливостям.

Підбираючи нагрівальний пристрій, який в повній мірі володіє потрібними характеристиками, починаючи від форми і закінчуючи технічними особливостями, Ви забезпечуєте ефективний і якісний нагрів вузлів свого обладнання.
