Занурювальні та врізні нагрівачі ємностей

Що таке занурювальний нагрівач?

Занурювальний нагрівач - це швидкий, економічний та ефективний метод нагріву рідин у резервуарах, ємностях чи обладнанні. Відомі як фланцеві нагрівачі вони мають нагрівальні елементи, які можна вставляти безпосередньо в ємність з водою, маслом або іншим матеріалом, щоб нагріти весь вміст.

Завдяки прямій теплопередачі занурювального нагрівача рідини швидко досягають бажаної температури. Занурювальні нагрівачі, виготовлені з набору трубок, можуть бути встановлені на стінці контейнера або занурені у його вміст. Їхні нагрівальні спіралі передають тепло вмісту, який поширюється по всьому контейнеру.

Занурювальні нагрівачі - це рентабельний та екологічно безпечний метод нагрівання матеріалу, який забезпечує чисте джерело енергії, не залишаючи залишкових викидів або забруднюючих речовин. У ядерних реакторах використовуються занурювальні нагрівачі підтримки постійної температури нагрітої води до створення пари.

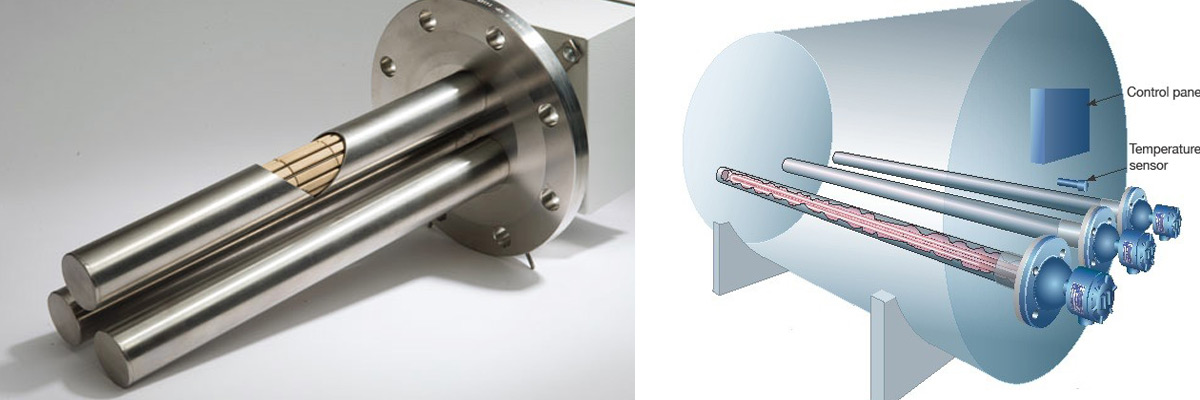

Занурювальні та врізні нагрівачі ємностей


Є два типи занурювальних нагрівачів - прямого та непрямого нагріву. Нагрівальні елементи занурювальних нагрівачів прямого нагріву є набір металевих трубчастих ТЕНів і розташовані безпосередньо в рідині. Занурювальні нагрівачі непрямого нагріву використовують керамічні нагрівальні елементи, вставлені в труби з металу, самі нагрівачі передають тепло трубам за допомогою конвекції або випромінювання. Фланцеві занурювальні та врізні нагрівачі є Тенами прямого нагріву, оскільки їх нагрівальні елементи в оболонці контактують з рідиною. Трубні занурювальні нагрівачі відносяться до категорії непрямих і не контактують безпосередньо з рідиною.

Як працює занурювальний нагрівач?

Занурювальні нагрівачі фланцевого типу мають електричний резистивний нагрівальний елемент, укладений в оболонку. Коли нагрівальний елемент активується, він нагріває свій ізоляційний шар, який нагріває оболонку, а та в свою чергу нагріває рідину. Його ефективність залежить від провідності оболонки.

У занурювальних нагрівачах прямої та непрямої дії використовуються два різні методи нагрівання рідин. Прямий занурювальний фланцевий нагрівач вставляється безпосередньо в рідину зверху або у фітинг збоку у випадку з фланцевим врізним нагрівачем. Нагрівальний елемент в цьому випадку контактує з рідиною, що нагрівається безпосередньо. Після встановлення фланцевий нагрівач включається, і електрика у вигляді тепла проходить через нагрівальний елемент рідина.

Занурювальний нагрівач непрямої дії є керамічний сухий ТЕН, який вставляється в трубу із закритим кінцем і занурюється в рідину. Нагрівальний елемент нагріває повітря всередині труби, створюючи ефект печі, що нагріває рідину. Перевага і призначення занурювального нагрівача непрямої дії полягає в тому, що він не входить у прямий контакт з рідиною, що запобігає забрудненню та корозії, отже нагрівачі прослужать довше.

Час, необхідний нагрівання матеріалу, залежить кількості ТЕНів і рівня потужності занурювального нагрівача. Занурювальні нагрівачі призначені для нагрівання певних типів матеріалів.

Занурювальні та врізні нагрівачі ємностей

Деталі занурювального нагрівача

Під час огляду занурювального нагрівача необхідно уважно стежити за деякими елементами. Вони включають:

  • Матеріал оболонки
  • Питома потужність
  • Потужність
  • Діапазон температур
  • Нагріваючий елемент

Кожен із цих факторів обговоримо далі.

Матеріал оболонки

Найбільш важливим аспектом оболонки є матеріал або рідина, які будуть безпосередньо контактувати з нею, оскільки різні матеріали оболонки по-різному реагують на певні рідини. Таблиця нижче є коротким посібником за матеріалами оболонки. Виробники занурювальних фланцевих нагрівачів надають діаграми оболонок, у яких зазначено, які з них підходять для певних застосувань.

Вибір правильного матеріалу оболонки має вирішальне значення, оскільки його вихід з ладу може призвести до дуже серйозних проблем. Найпоширеніший тип відмови – це корозія, і жоден виробник занурювального нагрівача не дає гарантії від корозії.



Матеріал оболонки

Максимальна температура оболонки

Сфера застосування

Мідь

180 °С

Нагрівання очищеної води, не корозійних до міді розчинів, бойлери, водонагрівачі, градирні

Сталь

400 °С

Нагрів олії, лужних розчинів, мазуту та бітуму, воску, нафтопродуктів, теплоносіїв

Нержавіюча сталь

650 °С

Нагрівання технічної води, корозійних рідин, обладнання для нагрівання їжі, виготовлення мила, розчинні масла для різання, медичне обладнання

Інколой

800 °С

Нагрівання повітря, інфрачервоне нагрівання, розчини, що чистять і знежирюють, рішення для посадки та збору врожаю, агресивні рідини або гази

Таблиця вибору матеріалів оболонки



З різних матеріалів для оболонки фланцевих нагрівачів дуже часто використовують інколой, корозійно-стійкий сплав на основі нікелю. Він має чудову міцність при високих температурах і випускається в декількох формах сплавів, що підходять для будь-якого типу рідини або хімічної речовини.

Питома потужність

Щільність потужності занурювального нагрівача повинна бути розрахована відповідно до рідини. Неправильна щільність потужності може призвести до перегріву рідини або перегріву нагрівача. Ключовим фактором є здатність рідини відводити тепло від нагрівального елемента занурювальних нагрівачів, що визначає належну щільність.

Вода дуже швидко знімає питому потужність з нагрівального елемента і нагрівачі для води можуть мати вищу питому потужність. Сира нафта та мазут не відводять тепло і вимагають нижчої питомої потужності.


Занурювальні та врізні нагрівачі ємностей


Потужність

Наступний фактор – визначити, чи здатний нагрівач віддавати достатньо тепла для створення необхідної температури, яка визначається його потужністю. Чинник потужності складається з трьох частин:

  • Холодний пуск
    Момент пуску нагрівача вимагає максимальної потужності і залежить від методу нагрівання, такого як теплопровідність, конвекція або випромінювання, а також від типу нагрівача.

  • Підтримка робочої температури
    Після запуску занурювального нагрівача необхідна потужність повинна залишатися постійною та підтримувати постійний тепловий потік.

  • Тепловтрати
    Втрати тепла необхідно враховувати під час роботи будь-якого нагрівального пристрою. У разі занурювального нагрівача корпус для рідини, тип нагрівача та тип рідини визначають величину втрат тепла, які можуть збільшити потрібну потужність.

На ці три фактори впливають матеріал, маса, що нагрівається, різниця температур і час, необхідний для досягнення бажаної температури.

Діапазон температур

Температурний діапазон занурювальних нагрівачів залежить від того, як вони використовуватимуться. Більшість промислових нагрівачів розраховані на нагрівання води до температури близько 480°C. Залежно від вимог застосування кількість тепла залишатиметься постійною. Два ключові фактори, що впливають на кількість тепла, що виділяється, - це напруга живлення і опір.

Нагріваючий елемент

Нагрівальний елемент занурювального нагрівача виготовлений з комбінації нікелю та хрому, відомої як ніхром, з тугоплавкими металами вольфраму, молібдену або танталу, укладених у нержавіючу сталь або титан. Більшість нагрівальних елементів ізольовані магнієм як наповнювач між нагрівальним елементом і оболонкою.

Склад нагрівальних елементів може змінюватись в залежності від матеріалу, що нагрівається. Низьколеговані сталі використовуються для нагрівальних елементів, призначених для нагрівання олії чи газу.



Компанія ТЕН 24 виробляє нагрівачі ємностей фланцевого типу та трубні нагрівачі нафтопродуктів з керамічними сухими ТЕНами. Якщо ви не можете визначити, який тип нагрівача більше підійде для вашого завдання з нагрівання – звертайтеся до нас і отримайте повну консультацію від кваліфікованих фахівців з цього питання.
