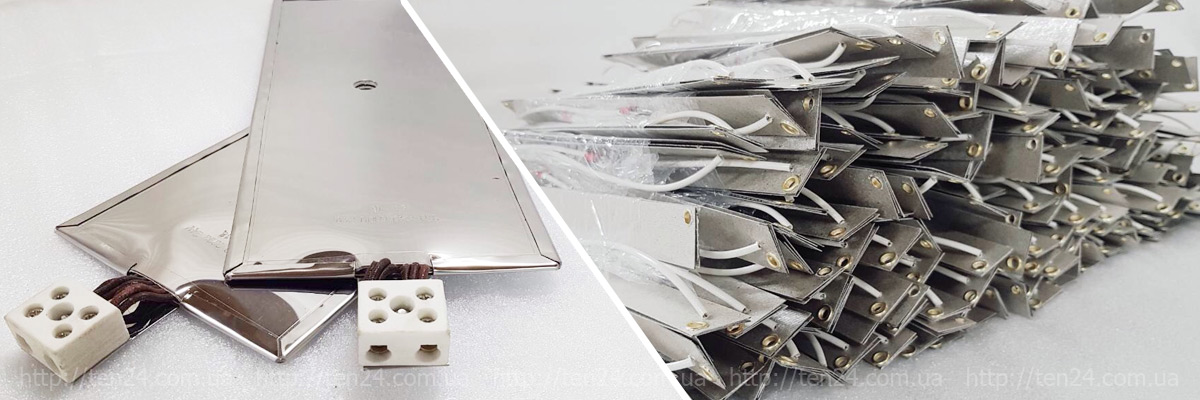

Порівняння параметрів різних типів плоских нагрівачів від ТЕН24

Плоскі нагрівачі використовуються для обігріву окремих вузлів промислового обладнання. Установка нагрівача здійснюється за допомогою спеціальних кріплень, що забезпечують щільний контакт пристрою з об'єктом нагрівання. Найчастіше плоскі елементи нагріву використовують в термоформуванні, на литтєвому обладнанні, екструдерах, сушильних шафах, прасувальних установках та інших агрегатах, які вимагають рівномірної температурної подачі 350-500 градусів Цельсія.

Крім стандартної форми виготовлення плоскі елементи нагріву можуть виконуватися в П- і Г-образній формі. Завдяки такій особливості їх можна встановлювати на обмежені за розміром зони обладнання.

Плоскі нагрівачі залежно від конструктивного рішення і технологічних вимог до термічного вироблення можуть складатися з різних матеріалів. ТЕН24 виготовляє чотири основних і найефективніших видів плоских пристроїв:

Після отримання заявки фахівці ТЕН24 проводять повний технічний розрахунок нагрівача під Ваше обладнання, і після затвердження креслення приступають до його виготовлення. Перед тим, як нагрівач відправляють до замовника, його тестують на якість і експлуатаційні здатності. Ми цінуємо довіру клієнтів.

Короткий технічний опис плоских елементів нагріву


Порівняння параметрів різних типів плоских нагрівачів від ТЕН24


Металеві плоскі нагрівачі з міканітовим ізолятором

Одні з найбільш часто запитуваних нагрівачів. Максимальна температурна вироблення 350 градусів Цельсія. Показник питомої потужності - 4 Вт / см. кв. Можливе виготовлення по ширині 20 - 1000 мм, по довжині - від 40 до 1000 мм. Товщина всієї конструкції з корпусом близько 4 мм. Для контролю температурної подачі можливе оснащення термопарою. Під монтаж при вказівці виконуємо додаткові отвори. Варто враховувати, чим більше отворів, тим менше площа тепловіддачі. Розміри під замовлення довільні. У комплект можуть входити притискні пластини або кріпильні елементи.

Металеві плоскі нагрівачі з керамічною ізоляцією

Виробляє до 500 градусів Цельсія. Показник питомої потужності дорівнює 6 Вт / см. кв. Можливі параметри: ширина - від 50 до 400 мм, довжина - від 120 до 1200 мм. Товщина 12 мм. Не рекомендується експлуатувати нагрівач в умовах підвищеної вологості. При тривалому контакті елемента розплаву з рідиною пристрій виходить з ладу.

Алюмінієві литі плоскі нагрівачі

Може виготовлятися зі складною формою і мати додаткові отвори. Зазначені параметри необхідно уточнювати при оформленні замовлення. Литі нагрівачі характеризуються високою міцністю і повністю герметичні. Ширина може складати від 25 до 1000 мм, довжина - від 40 до 1000 мм. Товщина алюмінієвого плоского Тена близько 14 мм.

Слюдопластові (міканітові) плоскі нагрівачі без металевого корпусу

Слюдопластовий плоский ТЕН представлений у вигляді пластини. Виготовляється способом багатошарового опресування під дією високих температур. Характеризується як жаропрочний і термостійкий пристрій нагріву. В процесі виготовлення пластини один на одного викладають в кілька етапів. Резистивний елемент розташовується на внутрішньому міканітовому шарі. Конструкція негерметична і не володіє особливою жорсткістю, тому, встановлюючи такий нагрівач, варто бути надзвичайно обережним. Не рекомендується експлуатувати нагрівач з міканітовою оболонкою на зонах обладнання, де можливе попадання на нього полімерного розплаву. Можливе виготовлення в довільній формі: прямокутної, круглої і квадратної. Нагрівач не виробляють в вигнутій формі і з великими наскрізними зазорами!

Кожен з представлених типів нагрівачів виготовляється під замовлення. Креслення виробляються фахівцями компанії ТЕН24 під кожен пристрій індивідуально. Всі матеріали для виготовлення відповідають європейським стандартам. Терміни виконання після затвердження заявки до 5 днів.
