Типи гарячеканальних систем

Технологічний процес обробки полімерів методом гарячеканального лиття активно почав використовуватися ще в п'ятдесятих роках минулого століття. На сьогоднішній день такий метод став передовим в формуванні полімерних виробів. Причинами його популярності є велика кількість переважних критеріїв, основними, з яких є: багатогранність конструкторських рішень, висока технологічність виробництва і економічність у зв'язку з низьким відсотком відхідних матеріалів. Гарячеканальні системи і прес-форми ГКС особливо затребувані в рамках серійного і масового виробництва.

Завдяки підвищеній економічності горячеканального виробництва полімерних виробів обладнання виконує окремий литтєвий цикл за скорочений час, що дозволяє значно скоротити витрати сировини і зробити виробництво безвідходним. Також ліквідовуються витрати на обрізку, збірку, зберігання і утилізацію літників. Застосування горячеканальних систем розширює технологічні можливості і кількісний спектр виготовлення деталей з пластику.

Різні компанії, спрямовані на виготовлення самих ГКС систем найчастіше використовують власне розроблені лінійки горячеканальних літників і температурних регуляторів. Але, перед тим як приступити до вибору потрібної системи слід ознайомитися з основними аспектами застосування ГКС.

Що являє собою гарячеканальна система прес-форми?

Система, яка забезпечує транспортування розплавленого матеріалу від сопла обладнання ТПА в умовах підтримки певних термічних умов піддаються контролю, здійснює розподіл розплавленої маси в умовах застосування багатозіркових прес-форм, забезпечує підведення полімеру до формотворною порожнини, називається гарячеканальною.


Типи гарячеканальних систем


Нагрівання і підтримка температури оброблюваного матеріалу всередині формотворної установки забезпечується за рахунок теплової віддачі, яку виробляють спеціальні електронагрівачі. Залежно від типу ГКС прес-форми можуть використовуватися патронні або спіральні нагрівачі. У деяких випадках можливе поєднане застосування обох типів електронагрівачів. З метою контролю та регулювання температурних даних розплаву в літніковие системи встановлюються спеціальні термодатчики.

Прес-форми з гарячеканальною системою можуть бути встановлені абсолютно на будь-який тип термопластавтомата.

Переваги використання ГКС

Типи гарячеканальних систем

Виготовлення полімерних деталей і об'ємних виробів із застосуванням гарячеканальних літників має масу достоїнств порівняно з традиційними методами лиття пластика в холодноканальних установках. При обробці полімерів методом лиття ГКС спостерігаються такі переваги:

  • Литники не потрібно обрізати, утилізувати або перемелювати;

  • Охолодження виготовленої продукції проходить досить швидко;

  • Тривалість литного циклу значно скорочена;

  • Рентабельне виробництво;

  • Тиск під час вприскування і в формі невисока;

  • З самого початку лиття розплав просувається в збалансованій кількості;

  • Готові вироби завжди мають стабільну вагу;

  • Полімерні деталі можуть виготовлятися в різному вигляді і володіти різними експлуатаційними якостями;

  • Відлитий виріб не має високої залишкової напруги;

  • Чисельність і розміри утяжек знижені;

  • Готова продукція не вирізняється високою собівартістю.

Цикл лиття при застосуванні горячеканальних прес-форм для виготовлення тонкостінних деталей може бути скорочений більш ніж на 60%. Такі можливості обумовлені відсутністю традиційних літників, які охолоджуються одночасно з готовою продукцією.

Типи ГКС

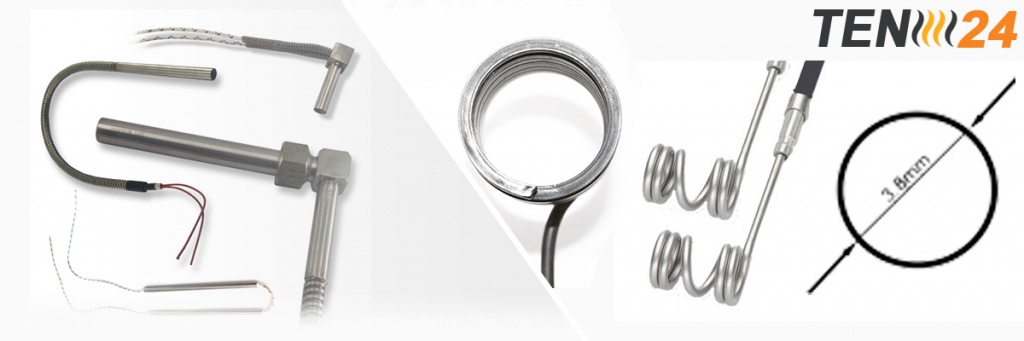

Абсолютно всі різні по конструкції системи горячеканальних лиття за способом монтажу нагрівальних елементів поділяються на два типи - зовнішнього і внутрішнього нагріву. Як елементи нагріву для зовнішньої установки використовуються спіральні нагрівачі, для внутрішнього обігріву - патронні Тени і спіральні нагрівачі. В окремих випадках ГКС може мати змішану конструкцію, і тоді одночасно будуть використовуватися нагрівачі двох вищевказаних типів.


Типи гарячеканальних систем

У системах внутрішнього нагріву патронні ТЕНи (або спіральні нагрівачі) встановлюються безпосередньо в литнікові канали. Розплавлений матеріал просувається навколо нагрівача, що стимулює виробництво кільцевого потоку в ізольованому шарі затверділого полімеру. Температура поширюється від центральної частини литникового каналу.

У систем зовнішнього нагріву прогрівання пластику здійснюється ззовні. При цьому конструктивні особливості литникових каналів не мають обмежень. Колектор ГКС ізольований, що дозволяє знизити теплові втрати, що переходять до поруч розташованим плитам.

Багато виробників ГКС поділяють виробництво прес-форм даного типу за випусками. Конструктивні рішення ГКС і їх технологічне виробництво постійно розвивається, даючи можливість користувачам покращувати можливість серійного виготовлення виробів із пластику й підвищувати ефективність процесів виготовлення різноманітних деталей.
