Типи нагрівачів для ємностей та резервуарів

Починаючи з початкового поділу нагрівачів ємностей на ТЕНи прямого і непрямого нагріву, вони також поділяються за способом їх вставки в матеріал, що нагрівається. Найбільш поширені ТЕНи з різьбовим методом монтажу (переважно в невеликих Блок ТЕНах і сухих керамічних ТЕНах в колбі), занурювальний монтаж. Хоча ці типи монтажу використовуються найчастіше, у міру розвитку технологій та впровадження нових інновацій різновиди нагрівачів ємностей розширюються та зростають.

При виборі нагрівача ємності важливо вибрати той, який призначений для матеріалу, що нагрівається, оскільки не всі різновиди підходять для всіх розчинів, рідин або матеріалів.

Типи нагрівачів для невеликих ємностей та резервуарів

Перелічити всі типи нагрівачів неможливо, оскільки список дуже довгий і регулярно з'являються нові. Нижче наведено список деяких найпоширеніших типів нагрівачів для резервуарів та ємностей та короткий опис їх функцій.

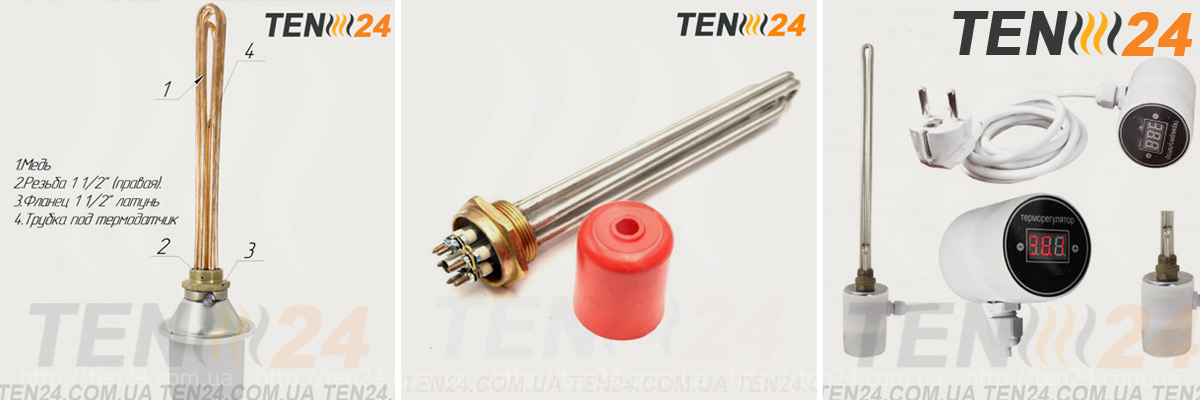

Блок ТЕНи з різьбленням

Блоки ТЕНів з різьбовим типом монтажу призначені для ємностей малого та середнього розміру. Вони загвинчуються безпосередньо в отвір у стінці резервуара і можуть мати оболонку з міді, нержавіючої сталі, інколію або сталі. Тип оболонки визначає матеріал, який вони нагріватимуть.

Блоки ТЕНів з різьбленням часто виробляються відразу з терморегуляторами, якщо це одиночні нагрівачі для невеликих ємностей (як, наприклад, батарейні ТЕНи з термеругуляторами ), або ж у системі з нагрівачами йде шафа управління.

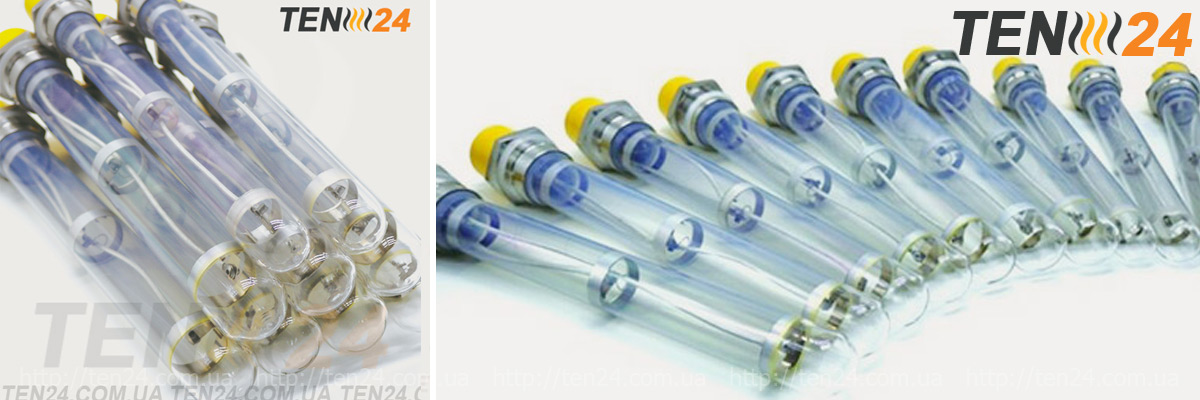

Нанотрубчасті занурювальні нагрівачі

Занурювальні трубчасті нагрівачі нового типу з нано-матеріалом як нагрівальний елемент призначені для гальванічних та кислотних фінішних розчинів, оскільки має дуже високий рівень корозійної стійкості. Вони можуть витримувати pH від 0 до 9 і стійкі до сірчаної чи соляної кислоти. Залежно від постачальника нано занурювальні нагрівачі можуть мати автоматичне вимкнення при досягненні заданої температури.

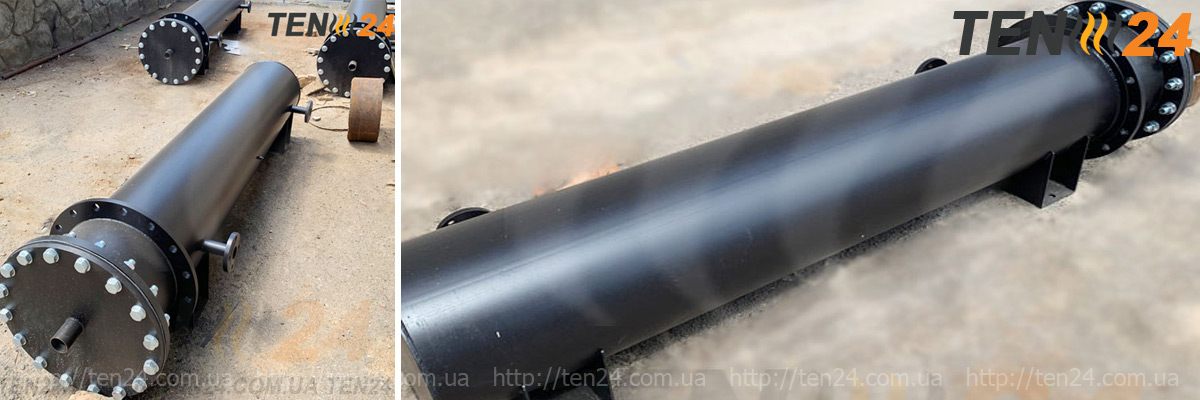

Циркуляційні проточні нагрівачі

Циркуляційні проточні нагрівачі підходять для нагрівання води, захисту від замерзання, теплопередачі для олії, нагрівання рідкого палива, нагрівання пари, повітря та газу. Вони призначені для нагрівання поточної рідини з використанням лінійної чи бічної конфігурації трубопроводів. Агрегати мають вбудований нагрівальний елемент, камеру нагріву, датчик або термостат, сорочку, ізоляцію та вхідні та вихідні патрубки. Рідини чи гази примусово чи природним чином циркулюють у системі.

Бічні занурювальні нагрівачі

Бічні нагрівачі використовуються, коли встановити врізні нагрівачі неможливо або коли необхідно знімати нагрівачі для очищення без випорожнення резервуара. Вони підходять для захисту від замерзання, нагрівання в'язких матеріалів або відкритих резервуарів.

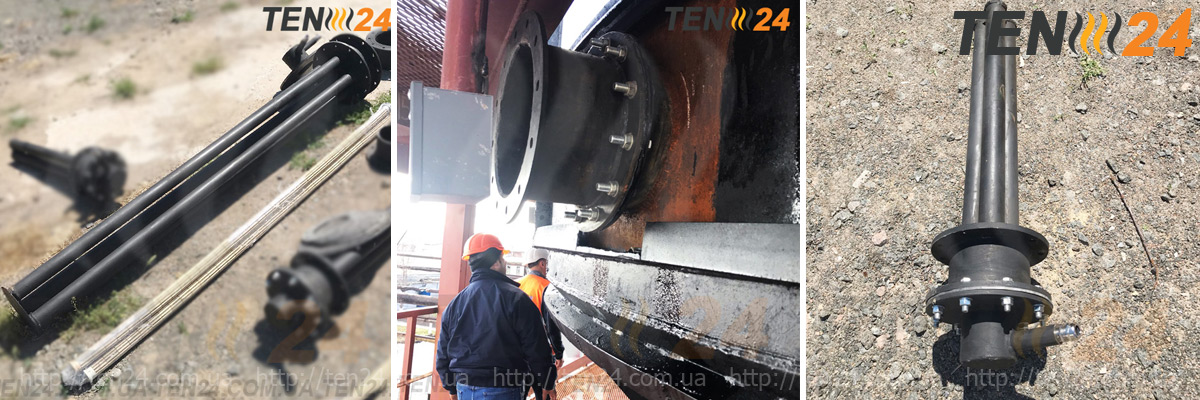

Врізні нагрівачі

Фланцеві нагрівачі прямого нагріву та трубні нагрівачі непрямого нагріву врізного типу використовуються у великих ємностях, таких як резервуари для зберігання нафти, які мають високий тиск. Врізні нагрівачі пригвинчуються до ємності або приварюються до відповідного фланця, який з'єднаний із зовнішньою стінкою і може мати прямокутні або круглі фланці. Ми виробляємо врізні нагрівачі з сухими керамічними ТЕНами або фланцевого типу за індивідуальним замовленням з урахуванням питомої та номінальної потужності з широким вибором матеріалів оболонки.

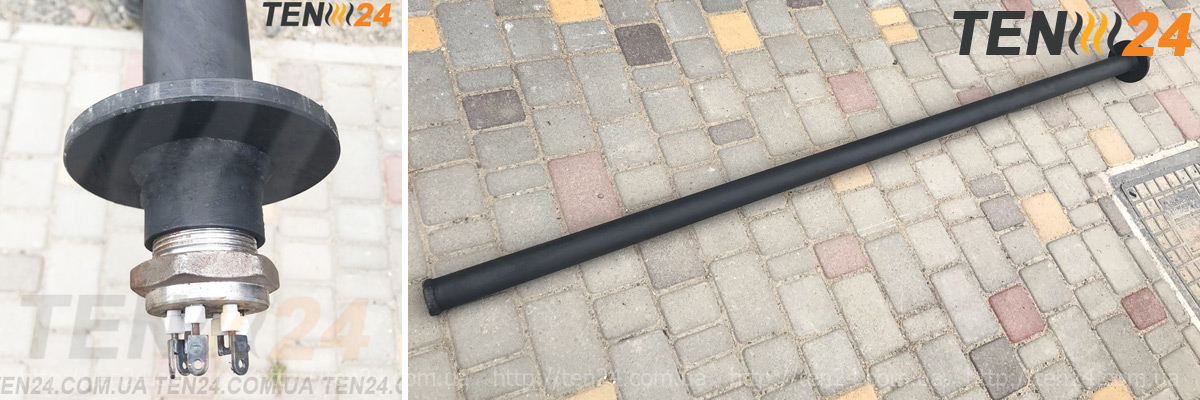

Сухі керамічні Тени в колбі для нафтопродуктів

Занурювальні нагрівачі з керамічними тенами в колбі з чорної сталі ідеальні при обмеженому просторі або проблемах з підключенням. Вони захищають рідини від замерзання в невеликих резервуарах або ємностях, бувають різних розмірів і мають сухий керамічний нагрівач як гріючий елемент. Деякі моделі мають захисну гільзу датчика контролю температури. Вони загвинчуються безпосередньо через різьбовий отвір у стінці резервуара.

Занурювальні нагрівачі

Занурювальні нагрівачі можуть бути фланцевими металевими або трубними з сухими керамічними ТЕНами. Вони використовуються в умовах рухомих залізничних або автомобільних цистерн з нафтопродуктами, або в резервуарах, де не можна використовувати врізні нагрівачі. Занурювальні нагрівачі відмінно розподіляють тепло і виробляють м'яке нагрівання. Щоб уникнути контакту зі стінками та дном ємності, вони можуть мати ніжки для встановлення на корпусі ТЕНу.

Нагрівачі ємностей із нафтопродуктами

Занурювальні нагрівачі резервуарів непрямого нагріву максимально підходять для підігріву бітуму, нафтопродуктів та олії, щоб допомогти їм зберегти свою в'язкість та запобігти кристалічному осадженню у формі гідроксиду натрію. Вони призначені для отримання м'якого нагріву, що не порушує складу рідини.

Промислові занурювальні та врізні нагрівачі для великих резервуарів

Промислові нагрівачі для складних умов експлуатації мають ті ж базові конструкції, що й обігрівачі, що використовуються для невеликих чанів та резервуарів. Основна відмінність між важкими промисловими нагрівачами та обігрівачами для інших областей застосування полягає у їх розмірі. Також часто такі нагрівачі виготовляються з вибухозахищеним типом підключення.

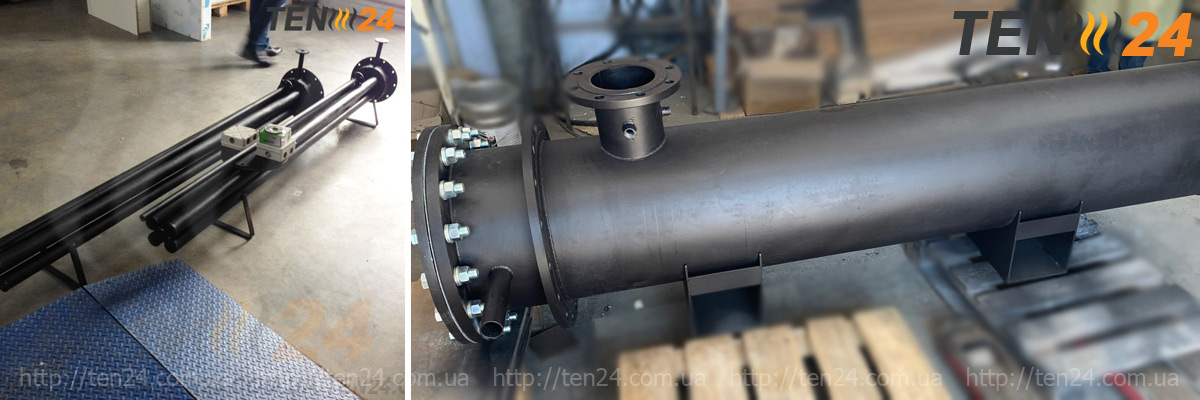

Система обігріву бака

Промисловий фланцевий нагрівач, представлений малюнку, має довжину близько 60 метрів і більше з номінальною потужністю 2500 кВт і може бути встановлений з використанням фланця з матеріалом оболонки, призначеним для даної сфери застосування.

Промислові занурювальні нагрівачі призначені для горизонтальної або вертикальної установки як вбудовані електронагрівачі. Їхні області застосування варіюються від простих рішень для нагрівання до нагрівання мастила та теплоносіїв або нагрівання технологічного повітря. У більшості випадків великі промислові фланцеві нагрівачі для складних умов експлуатації виробляються за технічними умовами та вимогами замовника.

Незалежно від вимог замовника до конфігурації, промислові занурювальні нагрівачі мають фіксовані елементи, в яких використовуються компресійні фітинги, що вставляють у фланці. Клемні коробки та фланці розроблені з урахуванням вимог замовників.

Використання

Промислові занурювальні нагрівачі використовуються в різних умовах та додатках, таких як хімічна обробка. Будь-яка промисловість, яка повинна контролювати температуру матеріалу, використовує один із цих занурювальних нагрівачів.

Занурювальні нагрівачі нагрівають контейнер та ідеально підходять для зберігання великої кількості матеріалу при заданій температурі.

Як і у випадку з меншими версіями фланцевих нагрівачів, великогабаритні занурювальні нагрівачі призначені для розміщення в резервуарі для зберігання та мають пучки труб з відкритими та зануреними в рідину спіралями.

Конструкція, форма та розмір промислових занурювальних нагрівачів відрізняє їх від традиційних нагрівальних пристроїв. Регулювання температури, питома потужність та потужність нагріву залежать від типу нагрівача та його елемента.

Блок управління має термостат і розташований у диспетчерській, яка контролює систему. Це зроблено для безпеки та запобігання несправностям.

Нагрівання у виробничих цілях необхідне для змішування рідин, змішування речовин або перетворення твердої речовини на рідину. У кожній галузі використовуються різні типи занурювальних нагрівачів.

Компанія ТЕН 24 виробляє різні типи нагрівачів для ємностей та резервуарів. Щоб дізнатися більше, переходьте на сторінки наших товарів або звертайтесь до наших спеціалістів за телефоном для отримання детальної консультації.
