Встановлення погружного нагрівача нафтопродуктів

Нагрівальні установки погружного типу застосовують для підігріву нафтових продуктів та інших рідин в різних резервуарах і ємностях. Крім власне нафтопродуктів (бітум, мазут, гудрон) нагрівальні елементи можуть використовуватися для нагріву різних мінеральних масел, в'язких рідин і навіть просто води. У даній статті ми розповімо про те, як фахівці нашої компанії встановлювали погружний нагрівач нафтопродуктів власного виробництва в наземної цистерні.

Погружний нагрівач нафтопродуктів: пристрій і принцип роботи


Встановлення погружного нагрівача нафтопродуктів

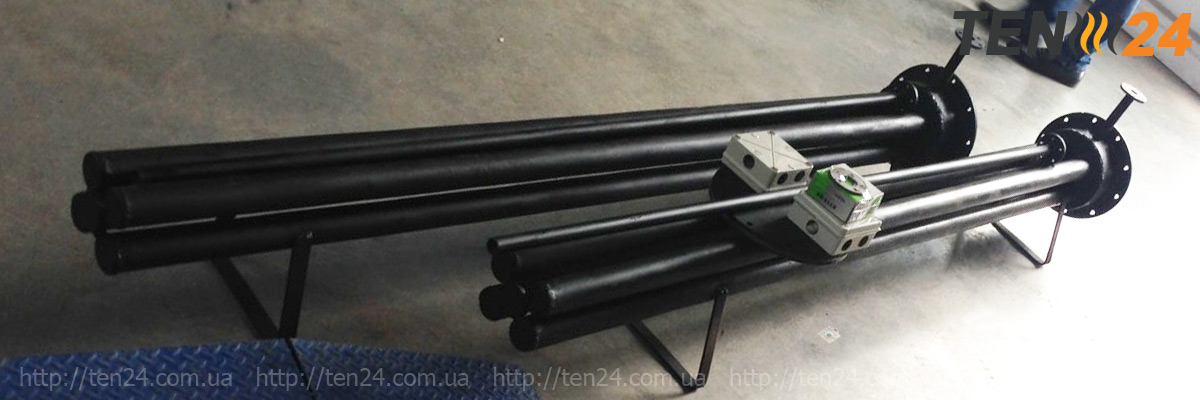

Занурювальні ТЕНи для нафтопродуктів складаються з довгих труб від одного до трьох метрів в довжину і загального металевого фланця, до якого ці труби приварюються. Залежно від необхідної потужності нагрівача кількість труб на ньому може бути від 1 до 9 шт.

Усередині труб поміщаються керамічні нагрівальні елементи, які після підключення закриваються кришкою для захисту від зовнішніх впливів. Кабель живлення підводиться до нагрівача через спеціальний патрубок в кришці і занурювальну стійку, яка може бути виготовлена ​​будь-якої довжини, в залежності від розмірів резервуара для установки.

Структура нагрівача за рахунок великої поверхні теплообміну дозволяє виробляти «м'який» нагрів рідин, таким чином всі якісні властивості нафтопродуктів при нагріванні зберігаються. Плавний рівномірний нагрів дозволяє перевести в'язкі речовини в рідкий стан без руйнування їх фракційної структури.

Для завдання розігріву нафтопродуктів в наземної цистерні нами був виготовлений погружний нагрівач нафтопродуктів з чотирма гріючими трубками, а також шафа управління нагрівачем для автоматизованої роботи системи і підтримки температури рідини в потрібному температурному діапазоні.

Схема встановлення нагрівача нафтопродуктів погружного типу

На малюнку нижче ви можете подивитися схематичне креслення розміщення погружного нагрівача в цистерні.


Встановлення погружного нагрівача нафтопродуктів


Встановлення нагрівача в резервуарі

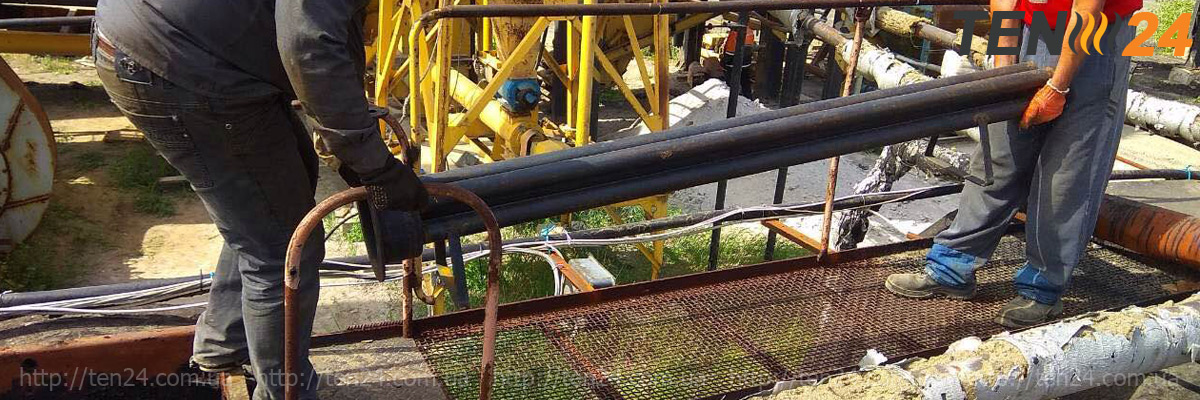

Після доставки нагрівача на місце установки і візуального огляду нагрівача для посвідчення в його повній справності і відсутності механічних пошкоджень при транспортуванні, в ємність для нагріву нафтопродуктів розміщується нагрівач через верхній люк цистерни. При установці погружного нагрівача ємність повинна бути попередньо звільнена від рідини.


Встановлення погружного нагрівача нафтопродуктів


Встановлення погружного нагрівача нафтопродуктів


Встановлення погружного нагрівача нафтопродуктів

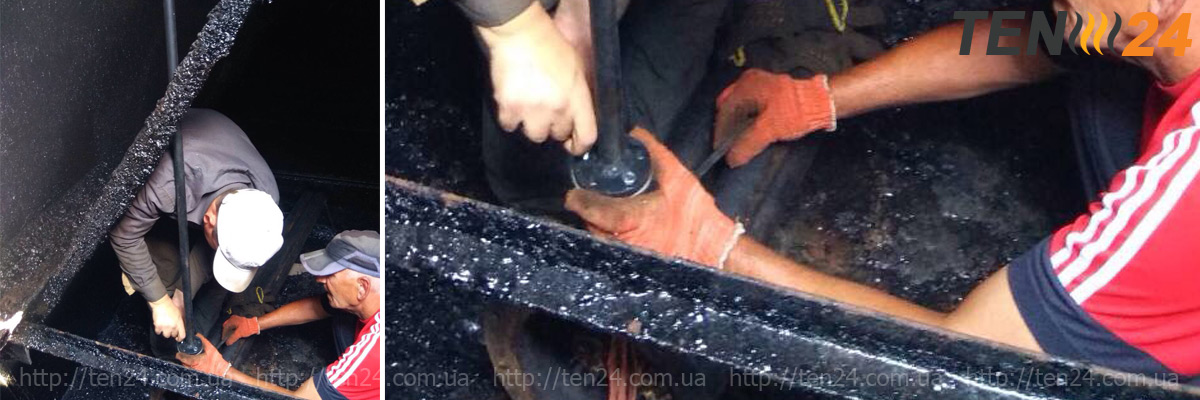

Після правильного розташування нагрівача в цистерні, в неї спускається стійка з простягнутим через неї силовим кабелем. Кабель пропускається через патрубок і відбувається підключення контактів ТЕНів до проводів живлення.

Стійка фіксується болтами до патрубку, а контакти ТЕНів закриваються кришкою, яка також затискається болтами. Важливо якісно затягнути всі болти, попередньо встановивши спеціальну прокладку, щоб гарантувати стабільність роботи нагрівача при контакті його з рідиною.


Встановлення погружного нагрівача нафтопродуктів


Встановлення погружного нагрівача нафтопродуктів

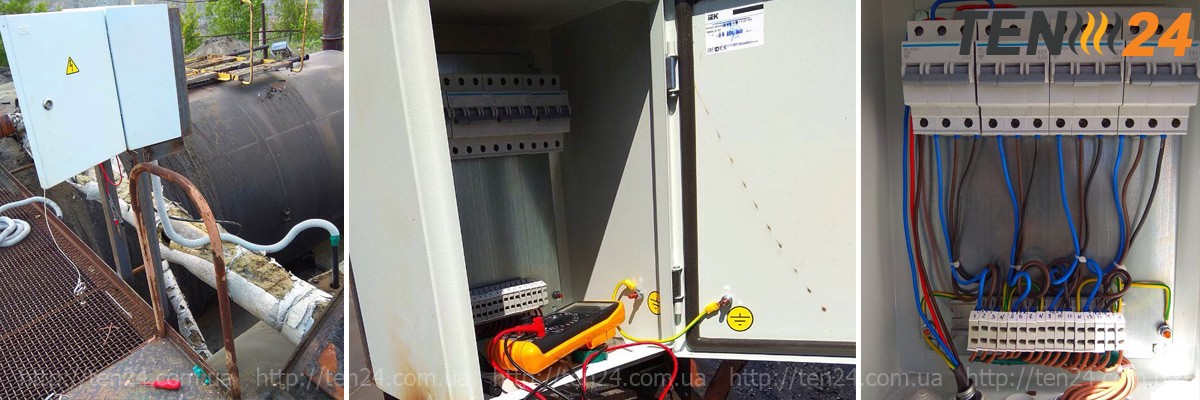

Вивід стійки з кабелем харчування здійснювався в даному випадку через спеціальний отвір зверху цистерни, недалеко від якого ми розмістили щит управління нагрівачами. На кінцевому етапі установки кабель підключається до елементів щита управління і проводиться тестування всіх контактів.


Встановлення погружного нагрівача нафтопродуктів


Встановлення погружного нагрівача нафтопродуктів


Техніка безпеки при встановленні нагрівачів нафтопродуктів.

Для безпечної роботи з нагрівачем нафтопродуктів необхідно, щоб фахівці, що проводять монтаж електрообігрівача, мали відповідну кваліфікацію.

Не допускається включення нагрівачів в мережу при низькому рівні рідини щоб не допустити перегріву нагрівального елементу.

Також при наявності будь-яких механічних пошкоджень на нагрівачі його категорично не можна використовувати.

Виробляти монтаж або ремонт потрібно по заходам безпеки тільки при вимкненому з мережі нагрівачі.

Купити нагрівачі нафтопродуктів погружні


Встановлення погружного нагрівача нафтопродуктів


У компанії ТЕН 24 ви можете купити заглибні нагрівачі нафтопродуктів, які будуть виготовлені з необхідними вам параметрами. Термін виготовлення нагрівачів нашими майстрами займає від 2 до 5 днів, при цьому ми можемо допомогти вам з розрахунками параметрів ТЕНів і визначенням правильного розміщення їх в резервуарах.

При необхідності наші фахівці можуть встановити нагрівачі у вас на місці або ж проконсультувати ваших майстрів для правильної установки нагрівача нафтопродуктів.

На нашому сайті ТЕН 24 ви можете також замовити врізні нагрівачі нафтопродуктів, а також шафи управління нагрівачами для забезпечення автоматизованої роботи системи нагріву нафтопродуктів.
