Види нагрівальних елементів за формою і типом

Промислові електронагрівачі застосовуються для теплового впливу на вузли агломераторів, ТПА та інших установок, спрямованих на переробку заготовок і випуск готової продукції з термопластів. Електронагрівальні пристрої також широко використовуються для нагріву ливарних форм, циліндричних поверхонь, труб і сопів.

Типи нагрівачів і можливі форми їх виготовлення

В основному електронагрівачі поділяють на дві великі групи, які в свою чергу класифікуються за типом пристрою. Типові нагрівальні прилади мають ще кілька підгруп розділених максимально можливої температурної виробленням, режимами роботи, формою і матеріалів входять в конструкцію.

Відмінності нагрівачів по методу складання та формі


Плоскі електронагрівачі від ТЕН24


Плоскі електронагрівачі - завдяки особливостям конструкції повністю повторюють форму ділянки, на який їх встановлюють. Зазвичай використовуються для обігріву елементів ливарного обладнання, прес-форм, трубопроводів і клейових агрегатів.

За рахунок наявності резистивного елемента під час роботи нагрівача електрична енергія перетворюється на теплову, і передається від нагрівача поверхонь, на яких він щільно засаджені. Нагрівання відбувається контактним способом. В якості ізоляційного матеріалу може бути застосований міканіт або кераміка. Корпус залежно від вимог до нагрівального приладу може виготовлятися з нержавіючого металу, алюмінію або слюдопласт.

Значення температурної подачі безпосередньо залежать від конструктивного рішення нагрівача і можуть становити в максимальному порядку 350 ° C - 500 ° C. Ділянка обладнання, на якому розташований плоский елемент нагріву, прогрівається рівномірно і з достатньою швидкістю. Фіксація плоского Тена відбувається за рахунок пластин. Пристрій також може кріпитися відразу через попередньо виконані отвори. Для контролю роботи нагрівача можуть бути встановлені температурні датчики і зовнішні регулятори. В умовах дотримання правил експлуатації термін служби плоского Тена складає 8000 годин.

Плоскі нагрівачі можуть виконуватися в П- і Г-образній формі.


Кільцеві нагрівачі від ТЕН24


Кільцеві нагрівачі - призначаються для теплового впливу на циліндричні зони промислових установок. Елементом нагріву є резистивная дріт. Пристрій призначається для контактного функціонування.

У разі нещільного прилягання нагрівача до циліндра необхідно використовувати високотемпературну пасту, наносячи її на монтажну поверхню. Як кріплень можуть застосовуватися стяжки або спеціальні «вушка».

Кільцеві Тени залежно від матеріалів конструкції подають максимальну температуру 350 ° C - 500 ° C. Розміри і діаметр пристрою довільні, і залежать від місця монтажу. Кільцевій ТЕН може виготовлятися з додатковою вирізкою пазів і отворів під датчики і кріпильні елементи. Струмопровідні висновки визначаються замовником. Кільцеві елементи нагріву характеризуються циліндричною формою і можуть мати міканітовий ізолятор або керамічний ізолятор. Корпус виготовляється з нержавіючого металу, кераміки, оцинкованої сталі або алюмінію. При необхідності можуть бути надані варіанти хомутових нагрівачів із зовнішнім нагрівом або охолодженням. Конструкція залежно від вимог і матеріалу виготовлення буває круглої (цільної) або замикатися з двох частин по типу хомута.

Соплові хомутові нагрівачі - встановлюються на сопла промислового обладнання і призначаються для нагріву обмежених поверхонь. Максимальна вироблення температури 500 ° C. Мають високий ступінь захисту та ізоляції.

Стрічкові нагрівачі - використовуються для обігріву поверхонь плоского і циліндричного типу. Завдяки своїй гнучкості можуть з легкістю приймати форму нагрівається поверхні. Найчастіше застосовуються у випадках, коли хомутові або плоскі елементи нагріву встановити неможливо.

Індукційні нагрівачі:

В основному циліндричні.

Різниця між резистивним і індукційними нагрівачами

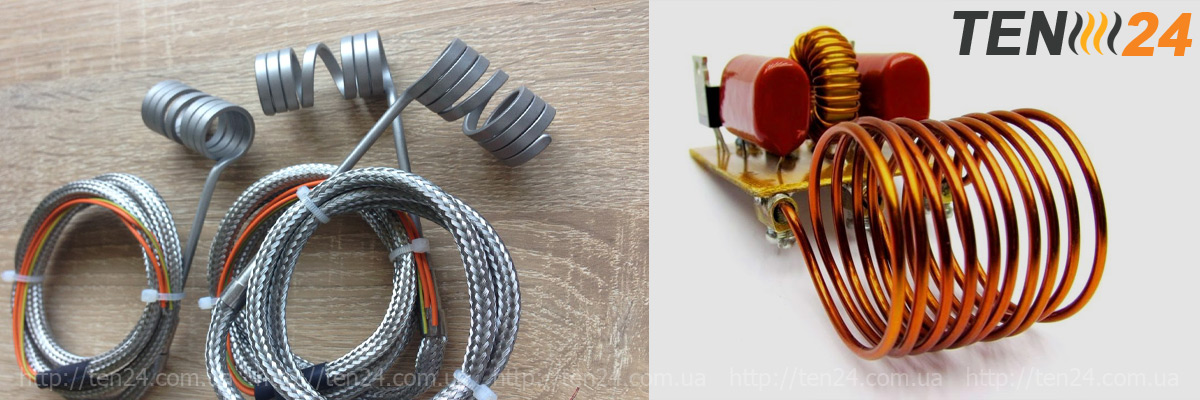

Різниця між резистивним і індукційними нагрівачами від ТЕН24


Нагрівачі, в конструкцію яких входить резистивний елемент в основному застосовуються при обробці термопластів. Основою таких пристроїв нагрівання є резистивная дріт і ізолятор. При підключенні такого пристрою до мережі по дроті проходить струм і перетворюється в теплову енергію. Ізолятор в свою чергу виконує функцію діелектрика і захищає прилад від пробивання струму, передаючи на поверхню тільки тепло.

Індукційні пристрої нагріву володіють більш складним принципом дії. Робота такого приладу заснована на впливі електромагнітного випромінювання на об'єкт нагріву. Нагрівачі індукційного типу можуть мати різну форму, і в основі їх конструкції лежить дріт, індукують випромінювання всередині циліндричного контуру виготовленого з углеграфіта або його аналогів.

Відмінності форм

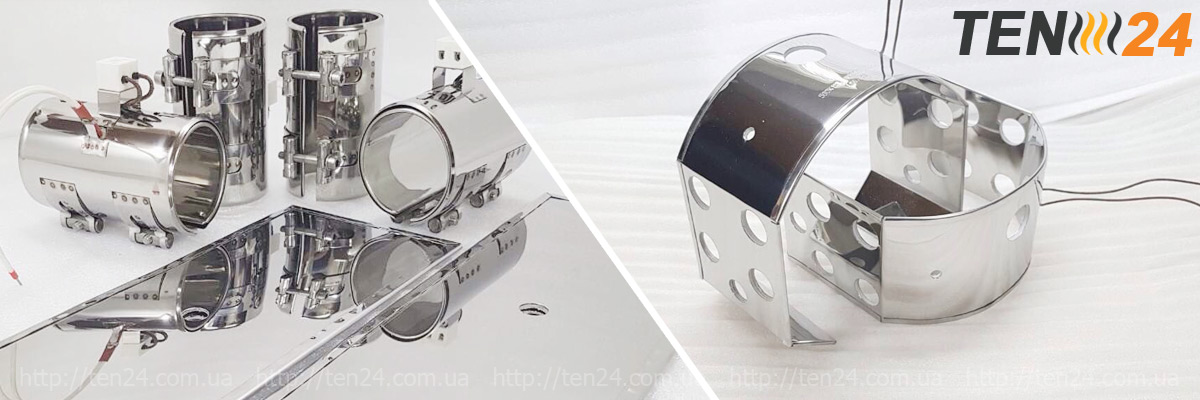

Промислові електронагрівачі від ТЕН24


Нагрівачі різної форми призначаються для вирішення певних завдань, і їх виконання залежить від форми самого об'єкта нагріву. Індукційні нагрівачі виготовляються в циліндричній формі виходячи з природи електромагнітного випромінювання, така варіація виконання є найоптимальнішою. У резистивних же елементів нагріву форма хвилі не несе значного впливу через те, що нагрів проводиться безпосередньо резистивним дротом і тепло подається на матеріал ізоляції і корпус.

Звичайні та високотемпературні нагрівачі

Залежно від потужності, форми і матеріалу оболонки нагрівальні пристрої здатні забезпечити ефективну температурну подачу до 3000 ° C. Міканітові прилади подають температуру в максимальному порядку до 400 ° C. Резистивний елемент нагріву з металевим корпусом виробляють температуру на 100-200 ° C більше. Електронагрівачі з керамічною оболонкою можуть виробляти нагрів до 1000 ° C. У випадках, коли необхідний високотемпературний нагрів, використовуються пристрої з углефітовою оболонкою. У промисловості зазвичай використовуються елементи нагріву з керамічною, міканітовою або сталевою оболонкою. В умовах високотемпературного нагріву до 3000 ° C найчастіше застосовують прилади індукційного типу. Вони є більш надійними при експлуатації в умовах надзвичайно високих температур, але вимагають великих витрат.

Замовити електронагрівачі з резистивним елементом, і високими показниками якості можна звернувшись до фахівців компанії «ТЕН24». Ми виготовляємо всі типи резистивних елементів нагріву в будь-якій формі. Параметри нагрівача прораховуються з високою точністю і повністю відповідають вимогам до нагрівання і місця монтажу. Доставка проводиться по всіх регіонах України.
